Проект 3Д принтера для изготовления на ЧПУ.

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Проект 3Д принтера для изготовления на ЧПУ.

Сообщение AlexVrrr » 07 фев 2013, 18:14

setar писал(а):"Проект будет полностью из 10 мм фанерки" :)
MDF передает вибрации даже сильнее чем фанера.
хотя здесь сечение не большое, не обязательно конечно


Ну спорить не буду, время покажет. Мдф просто уже склеенный валялся . А фанерку клеить надо было . Так что "Проект будет полностью из 10 мм фанерки" в силе . Хотя все в мире относительно , железки вон тож не из фанерки :D
AlexVrrr

Сообщения: 33
Зарегистрирован: 06 фев 2013, 16:27

Re: Проект 3Д принтера для изготовления на ЧПУ.

Сообщение AlexVrrr » 08 фев 2013, 13:12

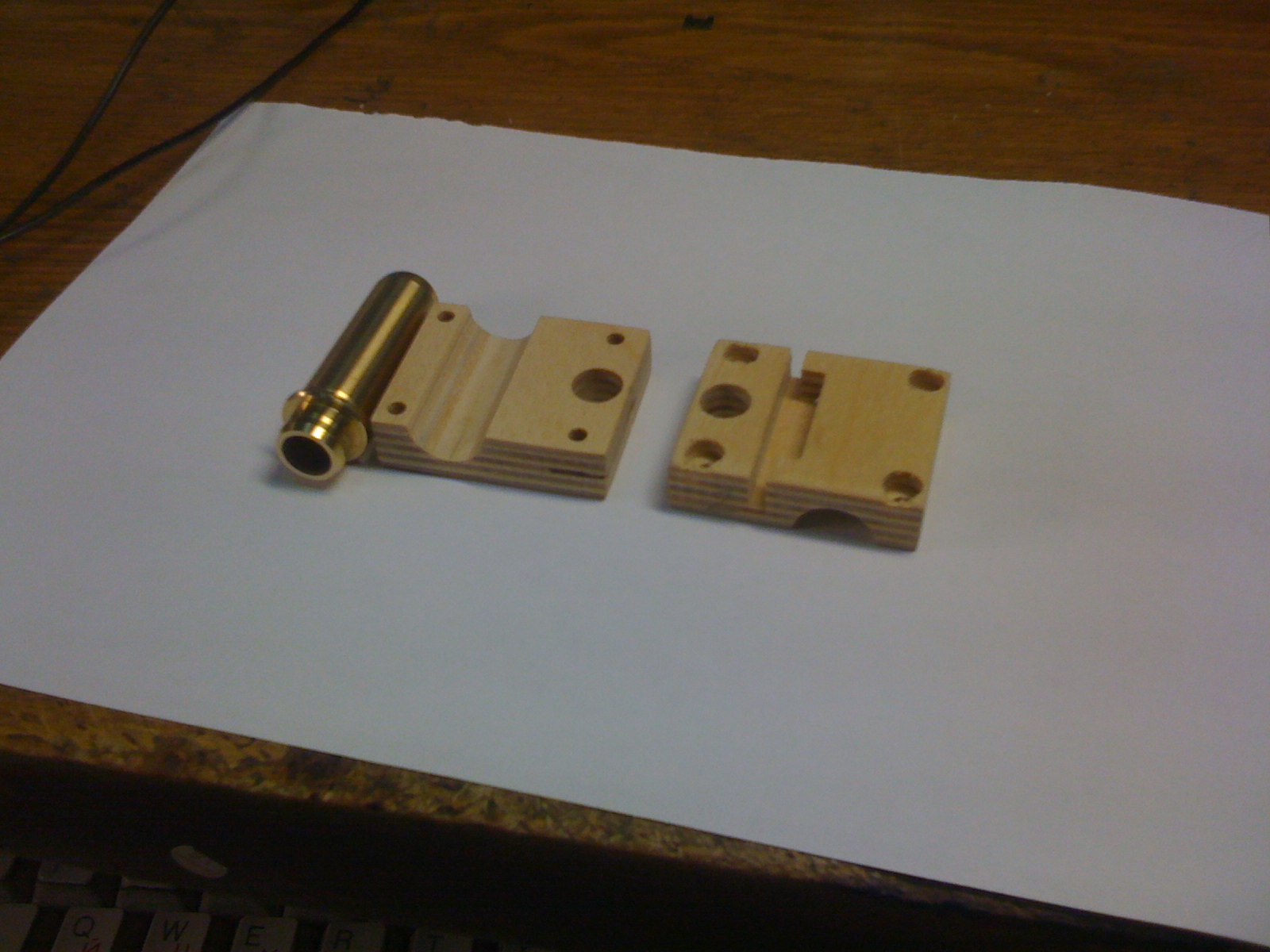

Сегодня напилил каретки . Все чудесно , впрочем как всегда .

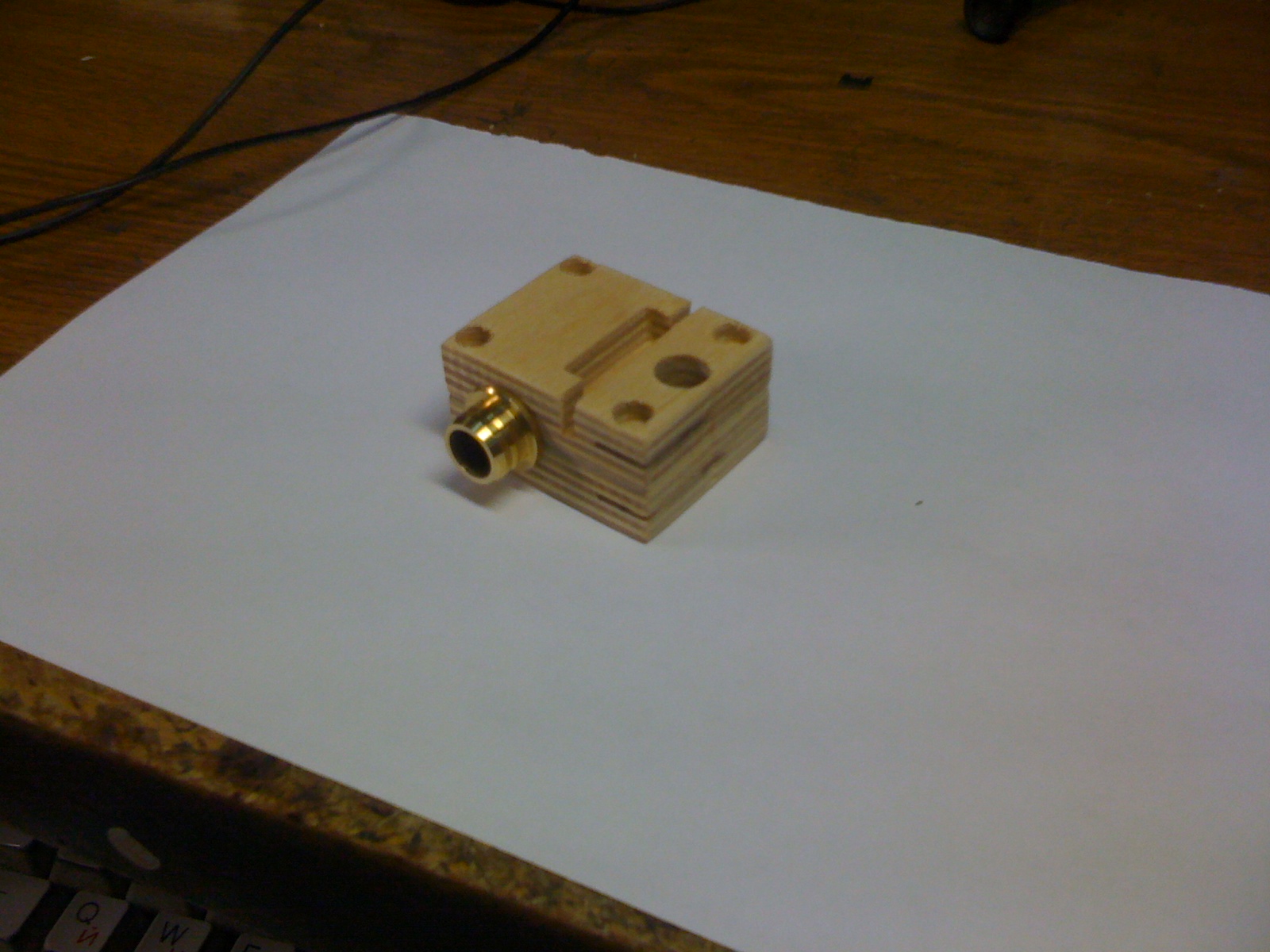

Вот так вот собирается с втулкой скольжения

Красотень одним словом :)
AlexVrrr

Сообщения: 33
Зарегистрирован: 06 фев 2013, 16:27

Re: Проект 3Д принтера для изготовления на ЧПУ.

Сообщение setar » 08 фев 2013, 13:25

:) сначала проверь как они по валам ходить будут
не все красиво сработанное хорошо функционирует
Аватара пользователя
setar
Site Admin

Сообщения: 10982
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Проект 3Д принтера для изготовления на ЧПУ.

Сообщение AlexVrrr » 08 фев 2013, 13:56

Все проверено :) Все ползает как положено. Как говориться "не первый год замужем " :wink:
AlexVrrr

Сообщения: 33
Зарегистрирован: 06 фев 2013, 16:27

Re: Проект 3Д принтера для изготовления на ЧПУ.

Сообщение setar » 08 фев 2013, 14:30

тогда здорово
это латунь или бронза ?

у меня штатные подшипники скольжения D14мм от матричного принтера плохо себя показали.
причем руками перемещались гладенько, а в работе выдавали движение рывками.
возможно виновато сочетание нагрузки с короткой активной зоной подшипника (порядка 10мм) приводившее к заклиниванию
Аватара пользователя
setar
Site Admin

Сообщения: 10982
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Проект 3Д принтера для изготовления на ЧПУ.

Сообщение Myp » 08 фев 2013, 14:43

втулки - втулки клапанов от автотаза?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Проект 3Д принтера для изготовления на ЧПУ.

Сообщение hudbrog » 08 фев 2013, 15:35

Аха, коллеги который ультимейкер строил их же использовал.
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1585
Зарегистрирован: 14 май 2008, 15:49
Откуда: Москва
ФИО: Алексей

Re: Проект 3Д принтера для изготовления на ЧПУ.

Сообщение AlexVrrr » 10 фев 2013, 14:19

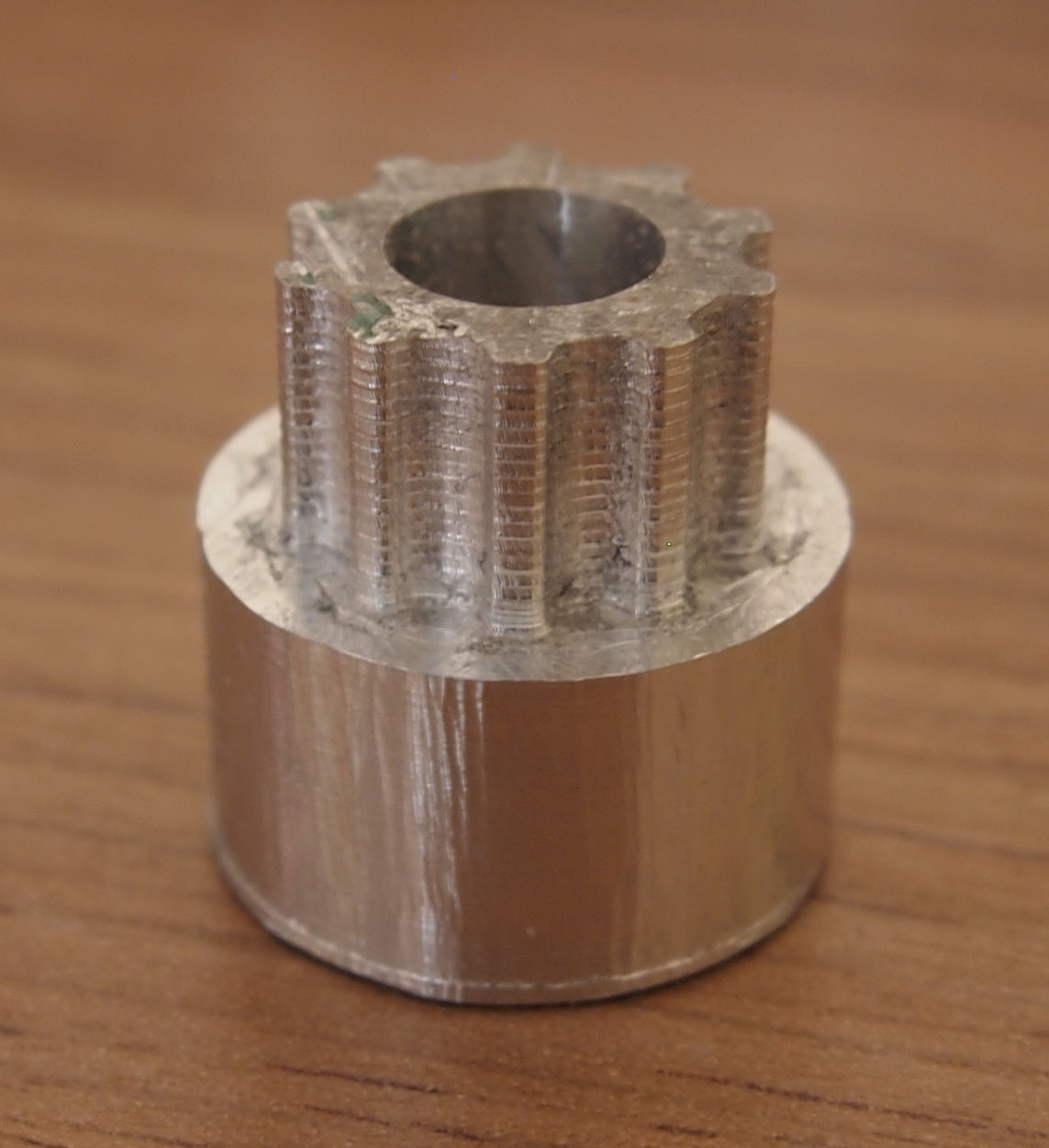

Шпулю пробную напилил для ремня из дюраля. \\получилось так себе .

Ваще неочень а фотка усиливает неоченьность:)
AlexVrrr

Сообщения: 33
Зарегистрирован: 06 фев 2013, 16:27

Re: Проект 3Д принтера для изготовления на ЧПУ.

Сообщение setar » 10 фев 2013, 14:38

если это T5 то лучше переделать, для меньшего зуба это достаточное качество
Аватара пользователя
setar
Site Admin

Сообщения: 10982
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Проект 3Д принтера для изготовления на ЧПУ.

Сообщение AlexVrrr » 10 фев 2013, 21:59

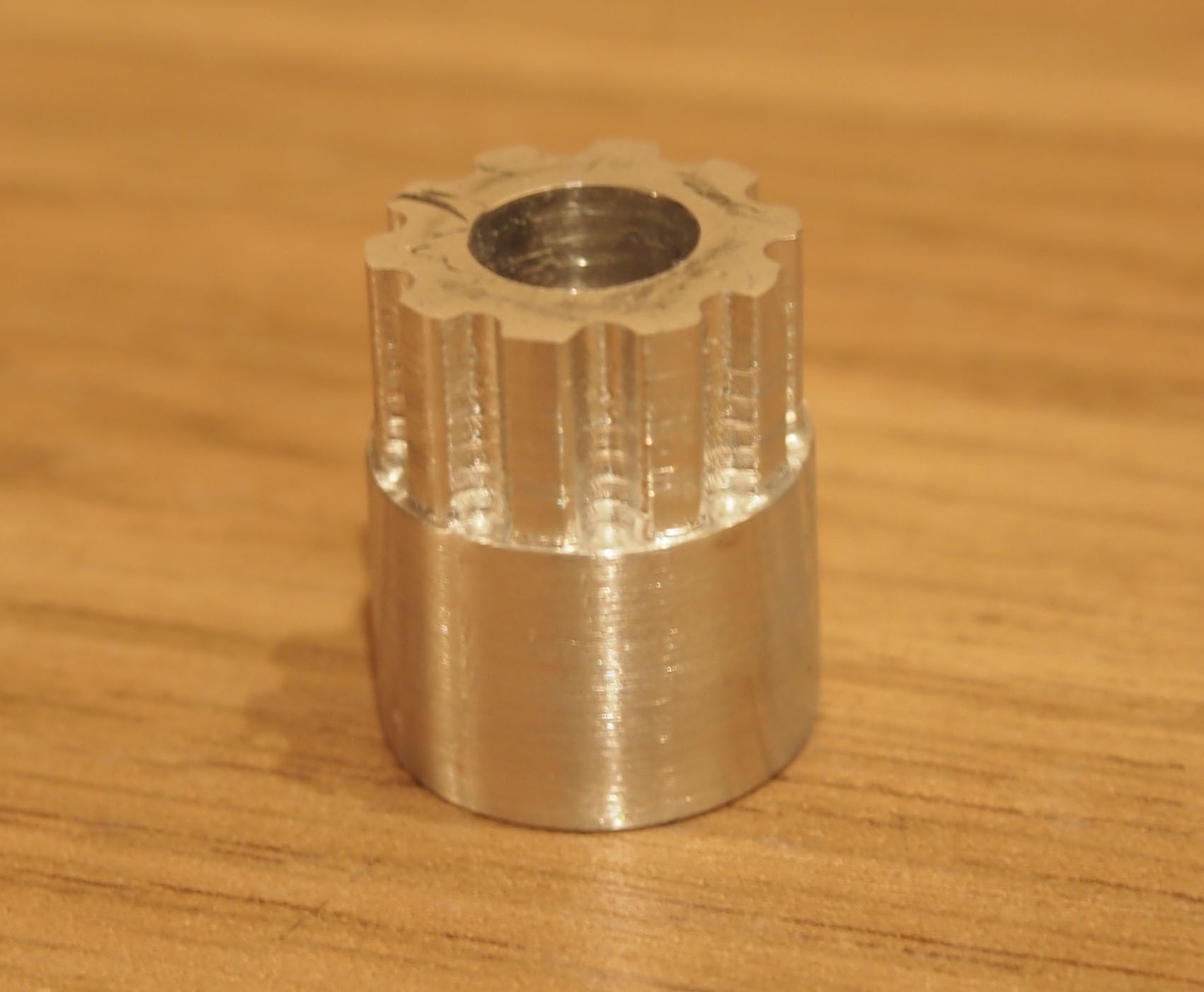

А вот и второй вариант . Ремень вроде Т5 но дюймовый как оказалось.
AlexVrrr

Сообщения: 33
Зарегистрирован: 06 фев 2013, 16:27

Re: Проект 3Д принтера для изготовления на ЧПУ.

Сообщение setar » 10 фев 2013, 23:40

рекомендую ремень сразу менять на T2.5 или GT2
Аватара пользователя
setar
Site Admin

Сообщения: 10982
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Проект 3Д принтера для изготовления на ЧПУ.

Сообщение AlexVrrr » 20 фев 2013, 10:55

Итак продолжение .

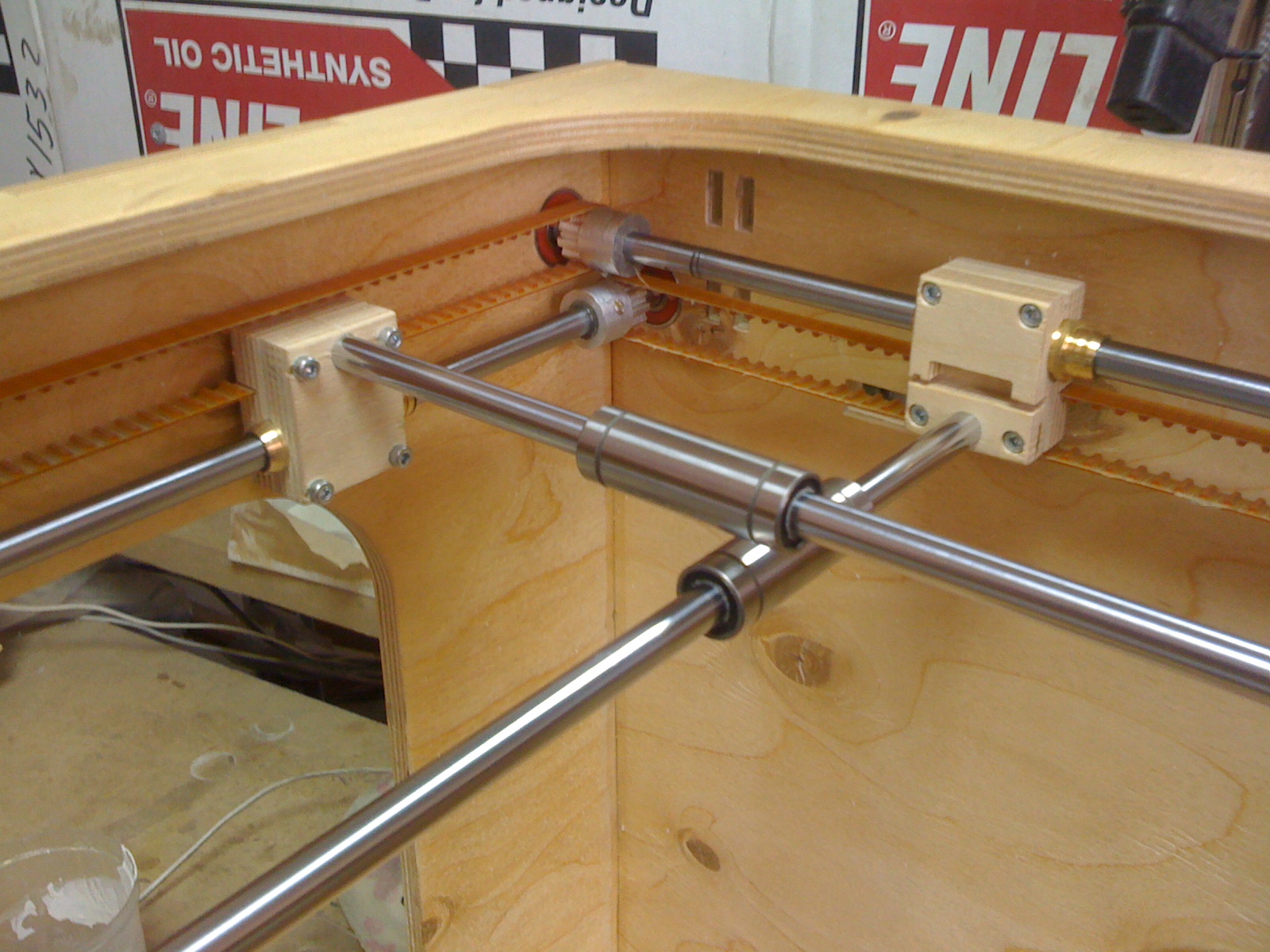

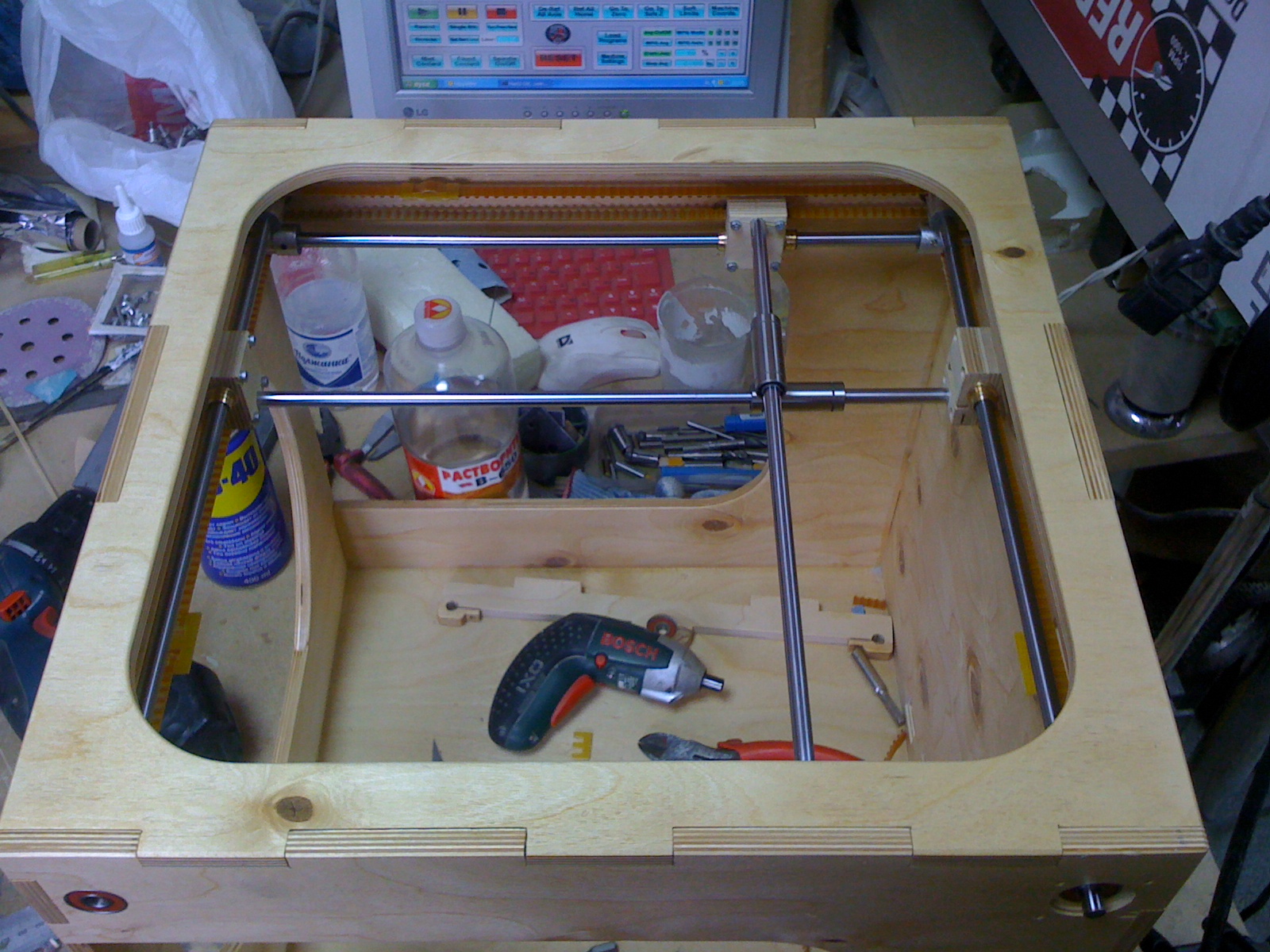

Собрал оси Х У . Все работает и бегает как положено плавно без перекосов.


Ремни были разрезные у меня,соеденил прямо в каретках. Натяжители поставил из стеклотекстолита 2мм Ш образные . На фотках не видно . Чуть позже выложу.
AlexVrrr

Сообщения: 33
Зарегистрирован: 06 фев 2013, 16:27

Re: Проект 3Д принтера для изготовления на ЧПУ.

Сообщение Myp » 20 фев 2013, 12:38

красиво :)
так и просится покрыть фанерку морилкой и сверху лаком :)

ато щас красивенькая, а потом заляпается, запачкается, будет не очень
а лакированная будет невосприимчива к влажности и можно будет тряпочкой протирать :)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Проект 3Д принтера для изготовления на ЧПУ.

Сообщение AlexVrrr » 20 фев 2013, 15:36

Уже покрыто матовым лаком :) Поэтому не видно .
AlexVrrr

Сообщения: 33
Зарегистрирован: 06 фев 2013, 16:27

Re: Проект 3Д принтера для изготовления на ЧПУ.

Сообщение AlexVrrr » 21 фев 2013, 15:21

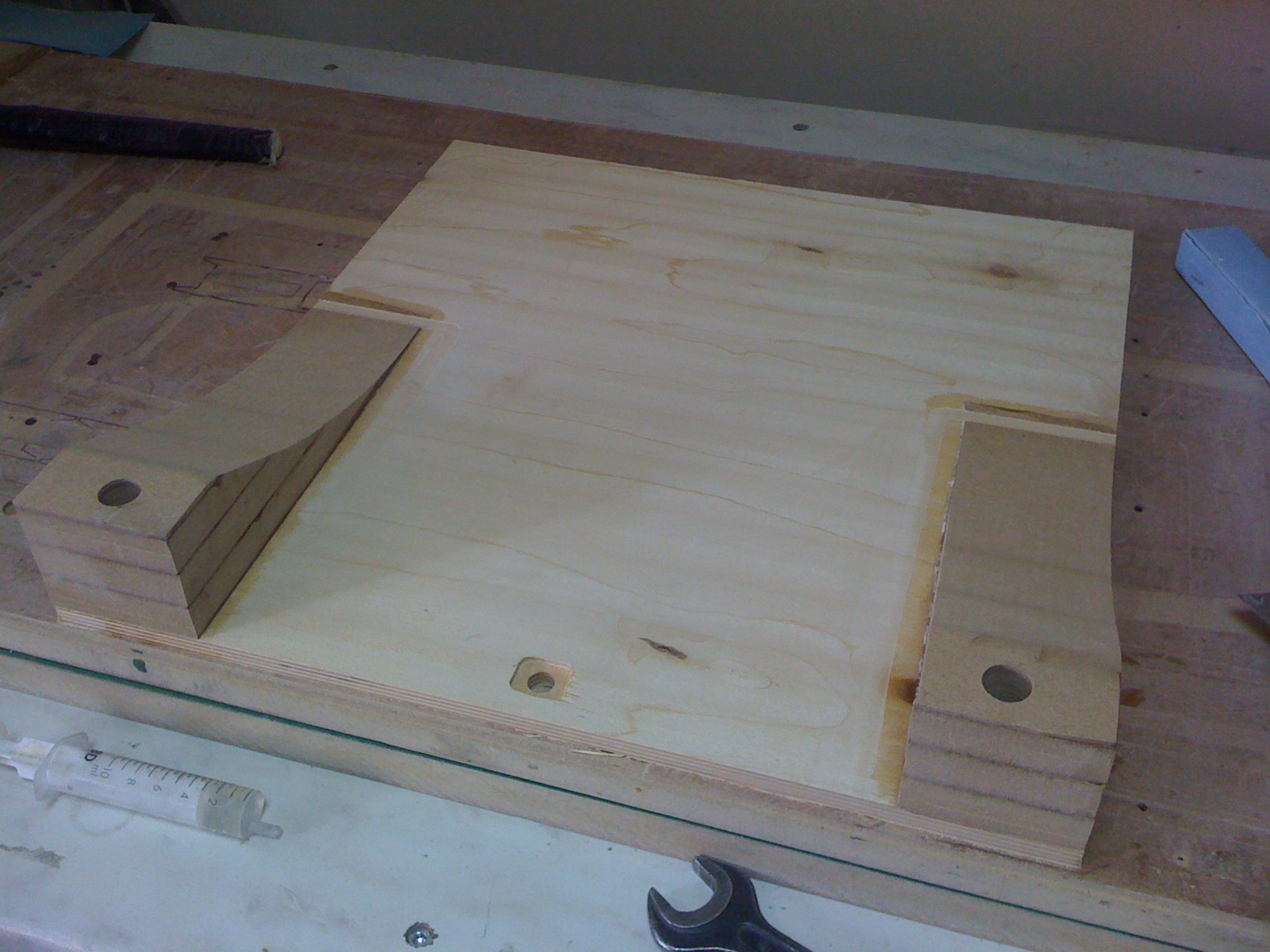

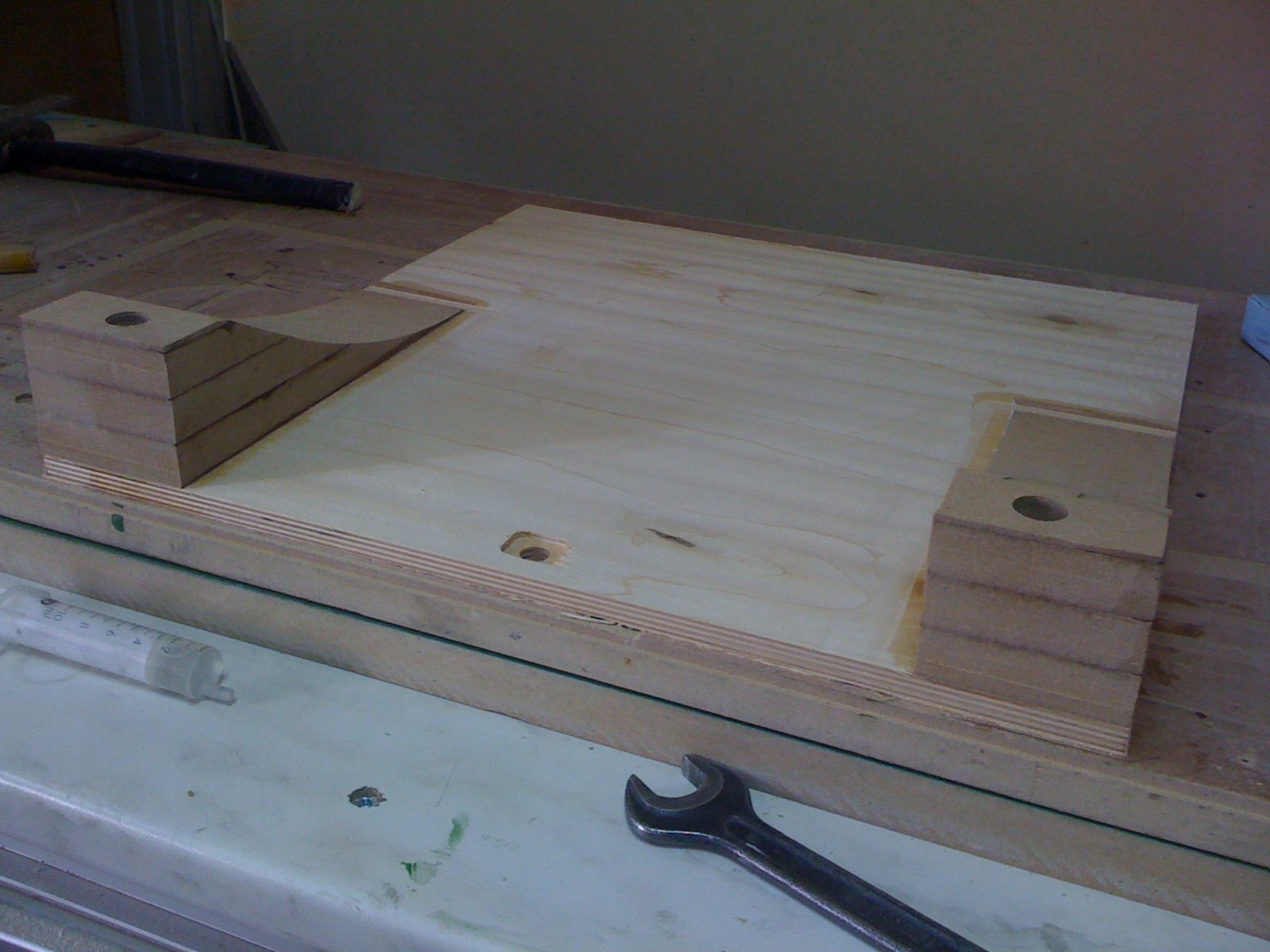

Столик отфрезеровал из фанеры + мдф .
Фанеру предварительно отфрезеровал с двух сторон

AlexVrrr

Сообщения: 33
Зарегистрирован: 06 фев 2013, 16:27
