А потом вас проклянут все соседи сидящие на одной с вами фазе.

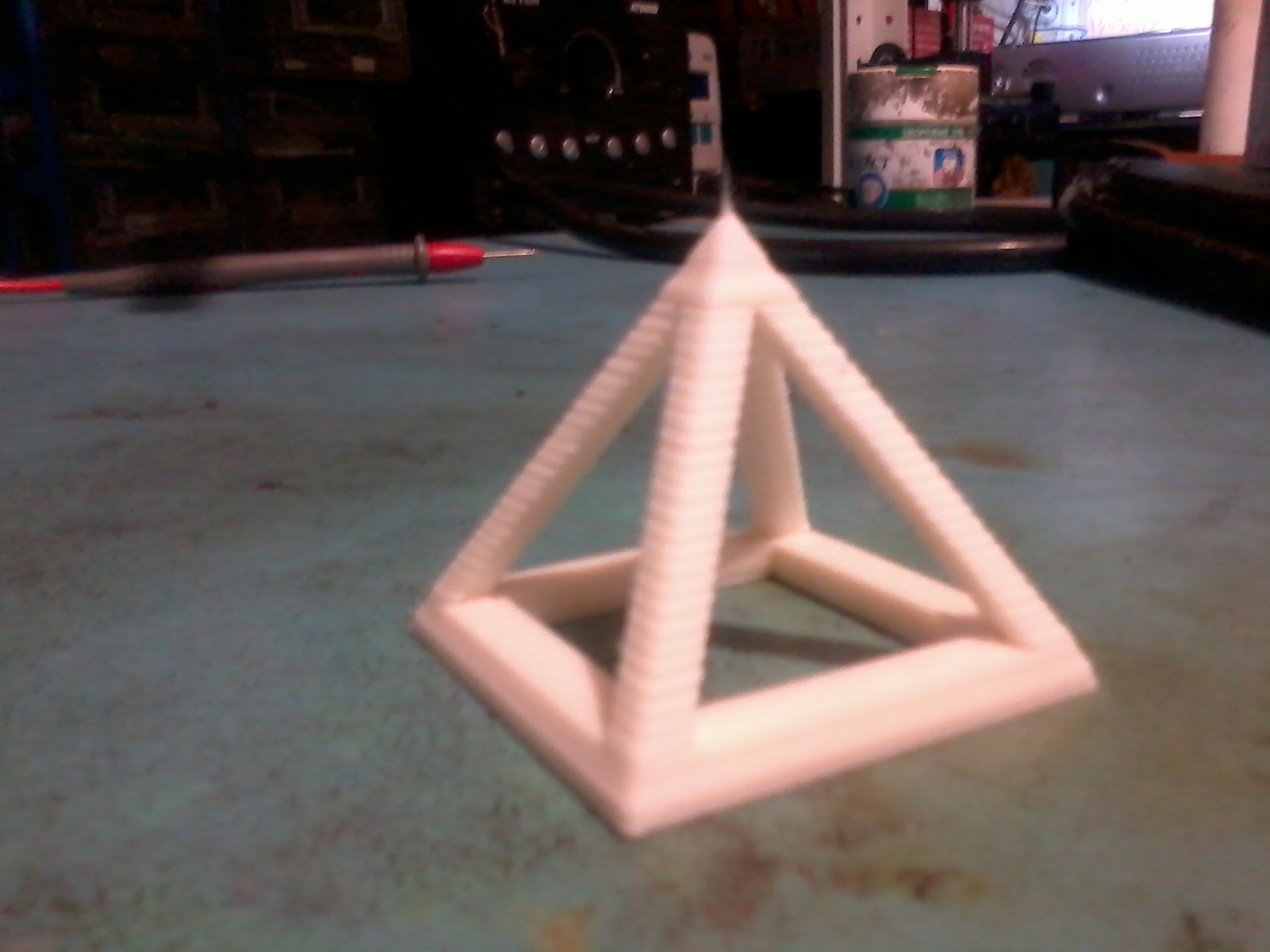

типа вот пирамидка
только в верхней части переход странный

holomrn писал(а):А потом вас проклянут все соседи сидящие на одной с вами фазе.

С чего бы?! Конструкция не мегамперная, наверно любой бытовой диммер собран по ней же. И в компрессоре на фото выше она уже установлена, заводская, поди не проклинают Речь о том только как этим теперь управлять контроллером.

Добавлено спустя 2 минуты 27 секунд:

pamalofeev писал(а): Конструкция не мегамперная, наверно любой бытовой диммер собран по ней же. И в компрессоре на фото выше она уже установлена, заводская, поди не проклинают Речь о том только как этим теперь управлять контроллером.

Тиристорная схема управления мощностью с помощью микроконтролера подразумевает определение прохождение фазы через ноль.
Ну и изменения в коде программы. В марлин изпользуется шим. В принципе есть схемы управления мощностью с помощью шим на полевиках или мосфетах. Вот например одна из них: http://www.next.gr/uploads/58/110802134 ... .454x0.jpg .

sergdem писал(а): Тиристорная схема управления мощностью с помощью микроконтролера подразумевает определение прохождение фазы через ноль.
Ну и изменения в коде программы. В марлин изпользуется шим. В принципе есть схемы управления мощностью с помощью шим на полевиках или мосфетах. Вот например одна из них: http://www.next.gr/uploads/58/110802134 ... .454x0.jpg .

Да это понятно. Но сложновато, мне кажется оба варианта. Есть ли свободная нога с таймером на рампсе? Да и код менять.. Хотя для некоторых один из этих вариантов вариант . Самый интересный вариант был бы, чтоб вместо переменника диммера подцепиться с простейшей схемой, грубо говоря один оптрон, кондер да резистор, а к ним на вход уже готовый шим. Но это эксперимент нужен, или хотя бы симуляция.

Ну сервомотором "придавливать" поток воздуха или городить огород из "мосфетов с тригерами и бластерами" - это уж слишком. Из пушки по воробьям. "Шимить" компрессор напрямую неправильно, но я и не предлагал.
Вот например есть чудесная и напрасно забытая микросхема К1182ПМ1Р. Хотя это ШИМ в определенном смысле, но тут обрезается синус сети 220В. Информации о ней куча. Общая схема включения и развязки https://www.google.com.ua/search?q=%D0% ... 20&bih=967 Надо поиграть с RC цепочками на входе регулятора, и я думаю все будет ОК. Как вам такой вариант?

дык выпрямлять нельзя - транс перестанет качалки качать. На него синус нужен.

Добавлено спустя 12 минут 5 секунд:

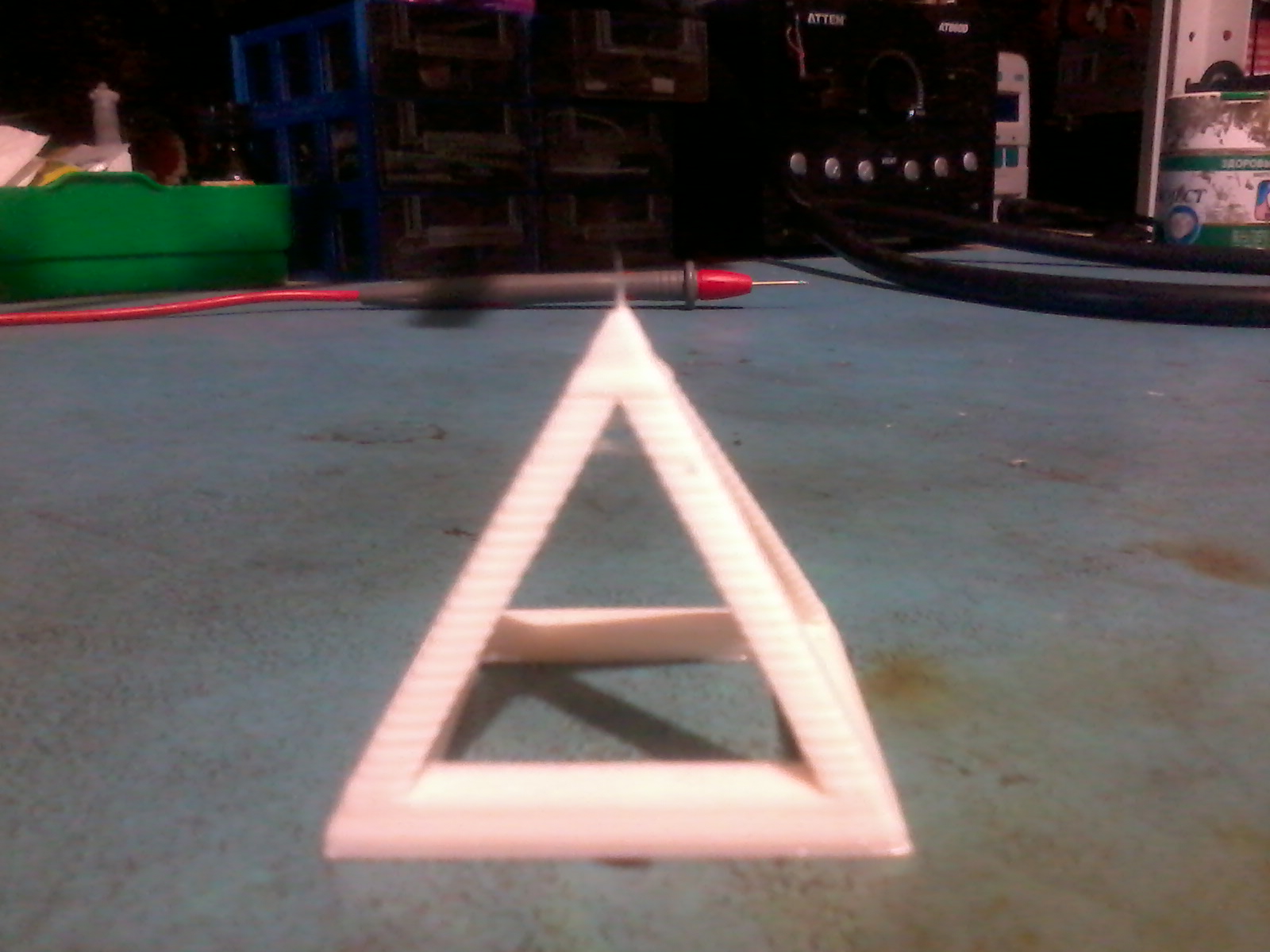

hunter03 писал(а):типа вот пирамидка
только в верхней части переход странный

у тебя полосит по вертикали только на тонких рёбрах - видать они качались в процессе печати

Точно. Я и не сообразил.

Выкинуть транс, и поставить моторчик с кивошипом (типа шаговый даже, для малых оборотов)
будет возможно еще тише и управлять им проще
да и подуть можно гораздо сильнее если понадобится

icehardy писал(а):Выкинуть транс, и поставить моторчик с кивошипом (типа шаговый даже, для малых оборотов)
будет возможно еще тише и управлять им проще
да и подуть можно гораздо сильнее если понадобится

Этот моторчик проще поставить - крутить резистор управления!. Но это тянет за собой ещё лишний дравер шаговика.
Вот серва сюда самое оно и допиливать ничего не надо.

karabas2011 писал(а):
Вот серва сюда самое оно и допиливать ничего не надо.

Костыльное решение. Вот упомянутая К1182ПМ1Р здорово бы вписалась, у нее есть варианты с шим управлением через оптрон. Тогда и в прошивке ничего трогать не надо. Только доставаемость не на высоте.
Но конечно, многим проще и серву прикрутить, а ведь главное чтоб работало!

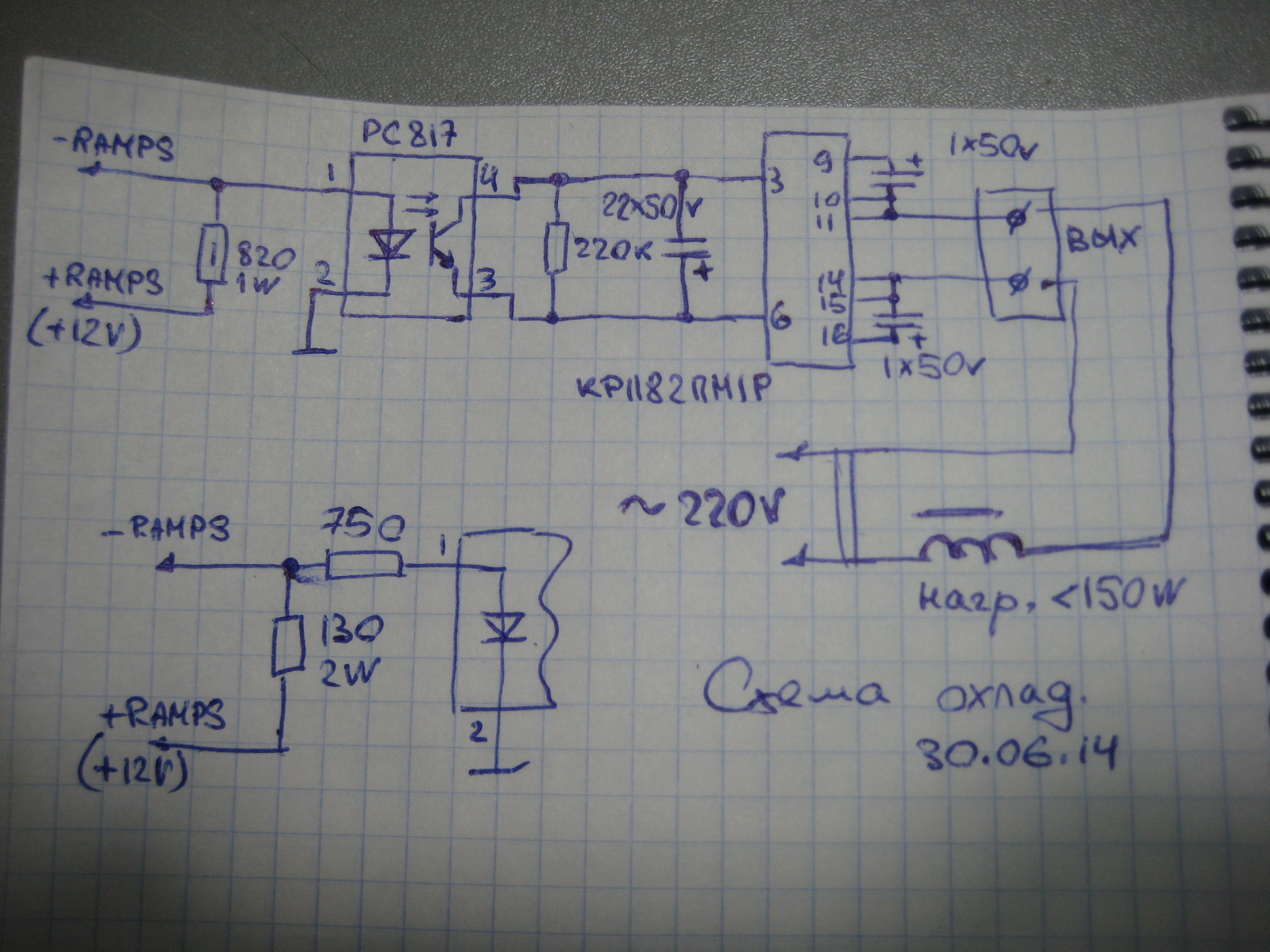

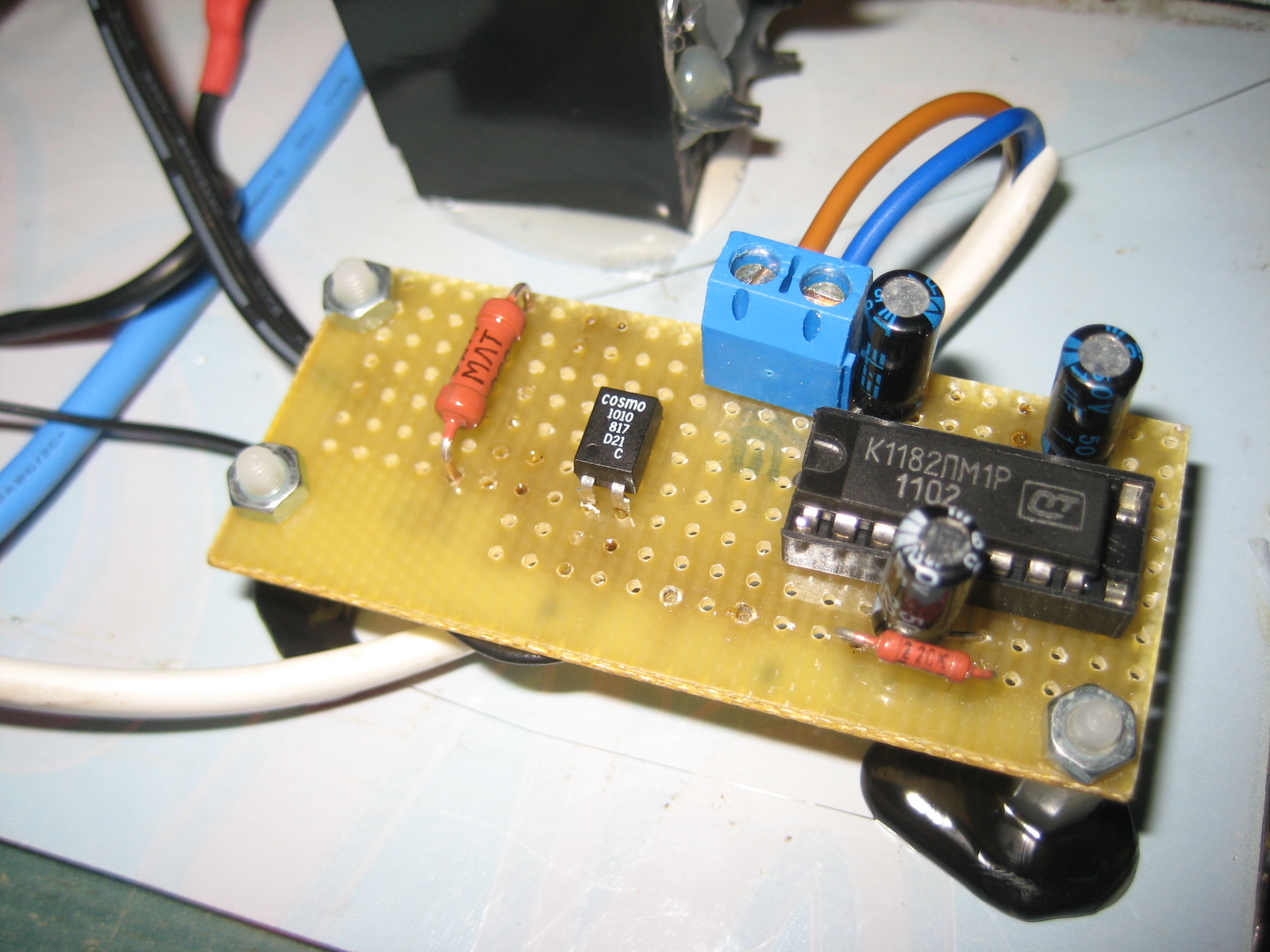

Такой вариант собрал себе на К1182ПМ1Р.

О недостатках такой схемы:
1) При выключении принтера (если вы используете команду m81 (ATX power off)) компрессор включится на 100%. Решение: последовательно нагрузке 220В поставить реле и запитать его от 12В БП. Нет напряжения - нет компрессора. Для меня это не важно, и потому я не стал этого делать. Так же и до включения принтера компрессор будет работать. Связано с тем, что пока оптопара не светится - микросхема К1182ПМ1Р открыта полностью.
2) Падение напряжения выхода составило 20В из 220В при полностью открытой м/сх К1182ПМ1Р. При этом большой потери мощности компрессора я не заметил, и потому оставил так. С чем это связано я так и не смог разобраться. Решение: можно поставить на выход К1182ПМ1Р симистор. Схема есть у гугла. Тогда можно будет вешать на выход хоть 1кВт, и падение напряжение будет минимальным.

В остальном схема работает отлично. Проверяем из консоли командой M106 Sx, где х (0-255) значение скорости компрессора.
Для более тонкой регулировки рабочего диапазона компрессора можно использовать вторую схему входной цепочки изменяя значение резистора на вход оптопары. Или собрать транзисторный каскад перед оптопарой. Я с этого и начал, но потом попробовал без него, и, как оказалось, схема работает ни чуть не хуже.

Не забывайте, что в RAMPS на выходе уже стоит полевик. Его выход это минус, а плюс это +12В. Удачи.

Управлять пропорционально это красиво. Я думаю определить вручную обдув и через реле включать и выключать компрессор. Так будет работать?

a.stuliy писал(а):a.stuliy » 01 июл 2014, 05:18

Будет конечно, почему нет? У меня так и было. Единственно в слайсере обязательно указать 100% обдув, иначе на вход реле импульсы пойдут.

Совсем простой вариант с заплющиванием трубки. Принтер Шорщ (Schorsch)
