Paradox писал(а):Пофиг, зато цена формлабс будет падать.

если качество печати одинакове будет, то будет падать. в противном случае - я сомневаюсь.


Закончил, вроде как, с электроникой 3D принтера. Собрал всё в кучу - работет. Чему я очень рад. Осталось дособирать механику и можно будет запускать его. Описание процесса в видео.


http://youtu.be/t2yvnl4dbY8

Ну вот и первая проблемка у меня вылезла ((((

Сначала собрал лазер и блок гальванометров на пластине, тут всё отлично:


Собрал подвижную балку.



прикрутил шаговый отор на платину


фото девайся целиком



разочарование вот чём: купленные мной направляюие в строительном магазе имеют какие-то странные геометрические размеры, а именно: они ОВАЛЬНЫЕ, у них меняется ДИАМЕТР по длине. в седствии этого, конструкция движется не плавно и имеет люфт !!!

куплю нормальные направляющие и шариковые втулки.

это не "направляющие" а трубы, с зеркальным декоративным покрытием, для сборки стендов и т.п.
кроме того что эта труба сварная, тоесть кривая, зеркальное покрытие отлупляется на раз два, ибо оно декоративное а не всамделишный хром.

шариковые втулки гуру принтеростроения тоже не рекомендуют =)
лучше всего на втулках фторопластовых или бронзовых

винт ходовой у тебя тоже из строймага? купи плашку под его резьбу и несколько раз туда сюда прогони винт плашкой.
резьба строительных шпилек тоже не идеал и после прогона правильной плашкой станет гораздо ровнее и гайка будет плавнее крутится.

а на ШД модно ставить специальную втулку
ходовой финт при этом крепится двумя гайками в шарикоподшипнике

Добавлено спустя 6 минут 39 секунд:
хотя чего это я
из таких мелочей и набирается потом отнюдь не доступная цена...
если всё делать по уму то получится просто ещё один супер дорогой лазерный принтер))

Myp писал(а):хотя чего это я
из таких мелочей и набирается потом отнюдь не доступная цена...
если всё делать по уму то получится просто ещё один супер дорогой лазерный принтер))

почему шарикоподшипниковую втулку не рекомендуют ??

я про муфты, крепление винта знаю, но это цены добавляет. а мне первый экземпляр подешевле хочется сделать. плашкой, кстати, винт прошёл

вот с трубой лоханулся - это да )

нет, про втулки скольжения неправ
это я про другое подумал

setar писал(а):Как показали мои недавние эксперименты каретка на базе подшипников качения двигается глаже и легче чем на базе китайских линейных LM8UU.

post246906.html#p246906

Myp писал(а):нет, про втулки скольжения неправ
post246906.html#p246906

вот я и думаю, что странно как-то )

Переделал направляющие. Исправляю косяки !
В общем, купил в магазине вот такие штуки (шаровые втулки):



Ну и валы к ним, соответствующего диаметра. Вместе выглядит вот так:



Разметил и засверлил отверстия и нарезал резьбу:


прикрутил втулки к подвижному элементу своей конструкции:



в сборе выглядит вот так:



осталось закрепить направляющие в неподвижных опорах

ещё прикрутил лазер со сканатором и драйвер лазера к каркасу:








завтра буду разбираться с зеркалами.

Друзья, может, кто знает где можно раздобыть металлическое зеркало ? Или зеркало с внешним напылением, имеющие отражающее покрытие на наружной поверхности.

выключаешь компьютер, вынимаешь жёсткий диск, разбираешь и достаёшь оттуда суперское круглое металлическое зеркало.
но лучше так не делать, ато ты не сможешь написать нам о своём прогрессе
лучше найди ненужный жёсткий диск, в ненужных дисках зеркала ничуть не хуже.

Добавлено спустя 1 минуту 44 секунды:
стеклянное зеркало с отражающем покрытием снаружи есть в лазерных принтерах
в блоке лазерной развёртки, луч отражается от такого плоского длинного зеркала. лазерник как и жёсткий, для опытов, без проблем можно купить на барахолке за копейки.

Myp писал(а):выключаешь компьютер, вынимаешь жёсткий диск, разбираешь и достаёшь оттуда суперское круглое металлическое зеркало.
но лучше так не делать, ато ты не сможешь написать нам о своём прогрессе
лучше найди ненужный жёсткий диск, в ненужных дисках зеркала ничуть не хуже.

вот и инструкция

оно маленькое с отверстием внутри

маленькое смотря для чего
в бабушкин гарнитур конечно его не поставишь, но для лазера его с избытком.

для лазера как раз и не хватит (

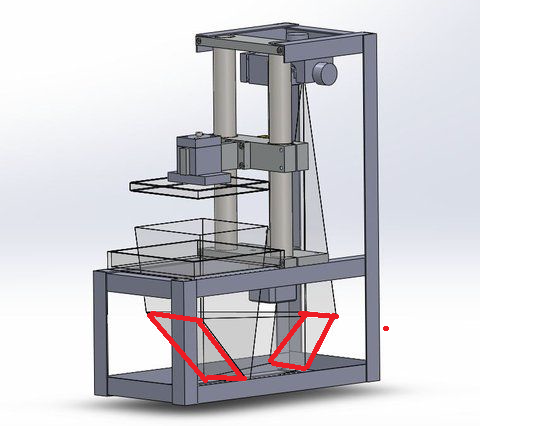

мне большие зеркала нужны. на картинке выделил где они будут стоять

ну тогда тока итти в магазин зеркал, желательно где делают под заказ
и просить у них зеркало без защитного покрытия сзади
может быть найдёшь, но мне кажется такого давно не бывает.

вобще конструкция не массовая какаято
через неделю зеркало покроется пылью, надо будет протирать, царапины пойдут.

Sergiv писал(а):для лазера как раз и не хватит (
мне большие зеркала нужны. на картинке выделил где они будут стоять

А не трудно будет такие огромные зеркала поддерживать?
Они и чистыми должны быть идеально и поверхность идеальная. А со временем зеркала деградируют.
И спрашивается для чего такие размеры?
