Re: 3D модели для чайников

Сообщение Duhas » 10 ноя 2012, 09:52

мм, слайсится куда ? в STL? я сам не пробовал - не скажу

да я про солидворкс говорил
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: 3D модели для чайников

Сообщение om2804 » 10 ноя 2012, 12:51

слайсится слайсером в G-код
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: 3D модели для чайников

Сообщение om2804 » 18 дек 2012, 00:59

Может кто-нибудь поможет мне с SolidWorks

Необходимо переделать каретку setar'а под seemecnc.com

Есть такая каретка http://www.thingiverse.com/thing:17760. С неё нужен только верх. Без пазов для подшипников скольжения.
Низ от download/file.php?id=26088
Также поменть параметры:
Подшипник - 6х10х4
Диаметр направляющих - 6.3 мм
Расстояние между направляющими - 37.6 мм
Растояние между осями направляющих - 43.9 мм

Поменял параметры под свои подшипники и направляющие.
Добрался до уменьшения длины каретки с 97 мм до 60 мм. Нужно сдвинуть крепления подшипников ближе друг к другу. Верх в идеале должен быть 65х90 мм. Пока не хватает знаний. Надеюсь на помощь
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: 3D модели для чайников

Сообщение setar » 18 дек 2012, 01:38

возьми за основу эти блоки, будет проще чем всю модель менять
Вложения
Y_linear_block.zip
(524.2 КиБ) Скачиваний: 0
Аватара пользователя
setar
Site Admin

Сообщения: 10673
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D модели для чайников

Сообщение om2804 » 20 дек 2012, 02:24

они рассыпаются при смене диаметра направляющих на 6.3 мм
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: 3D модели для чайников

Сообщение setar » 20 дек 2012, 12:13

поясни, что значит рассыпаются ?
Аватара пользователя
setar
Site Admin

Сообщения: 10673
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D модели для чайников

Сообщение om2804 » 20 дек 2012, 18:29

отверстия уезжают, скругления отваливаются
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: 3D модели для чайников

Сообщение setar » 21 дек 2012, 00:08

ну это же не самое главное, правится быстро.

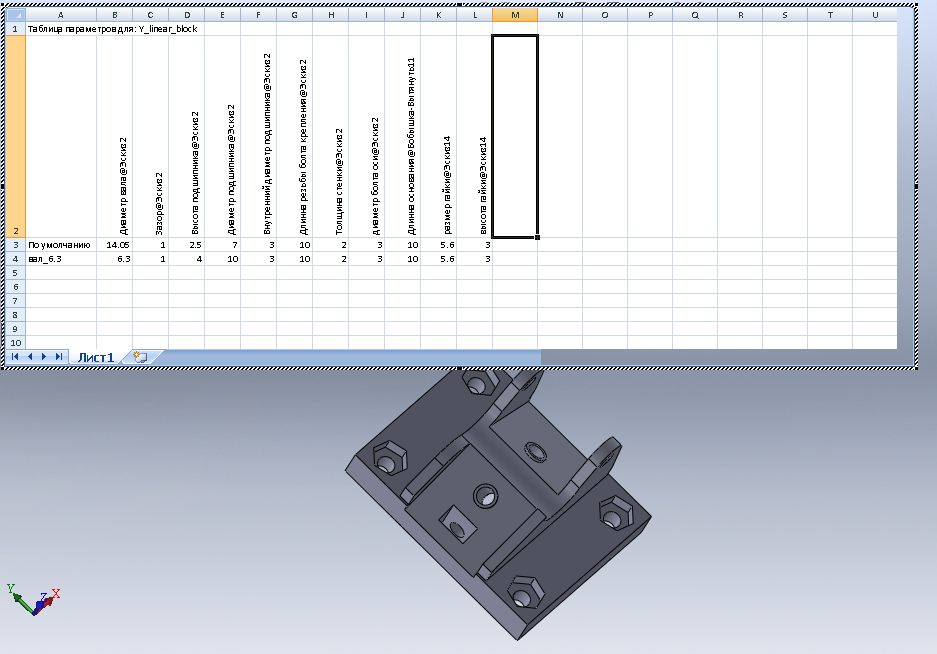

вот тебе параметрический файл, все в табличке, только лень было формулу рисовать для длинны до отверстия прижимного болта, подбери руками (в сборке увидишь).
кроме того сделал уже профиль под вал 6.3 и подшипники 3x10x4
Вложения
Linear_blockY_parametric.zip
(703.36 КиБ) Скачиваний: 0
Аватара пользователя
setar
Site Admin

Сообщения: 10673
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D модели для чайников

Сообщение om2804 » 22 дек 2012, 02:43

Отредактировал таки, правда с косяками и матюками, но чтоб работало этого хватило. Сопротивление перемещения как минимум в двое стало меньше, люфтов нет. Посмотрим, что будет дальше
