Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение setar » 31 авг 2015, 02:30

:) ох уж ... перфикционисты
для себя (не на продажу, ибо не красиво но работает) этот болт нарезается руками за 5 мин
для этого не нужно ничего кроме дремеля с тонким отрезным диском.
равномерность шага не требуется, лишь бы были углубления

Добавлено спустя 2 минуты 2 секунды:
Re: 3D печать , инструкция по самостоятельной сборке. (Mendel90)
кстати нарезка метчиком не самая лучшая - мелкая, часто срывает
Аватара пользователя
setar
Site Admin

Сообщения: 9536
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение Scald » 31 авг 2015, 09:19

Я сколько с метчиками не возился - фигня выходит. То ли метчики такие, то ли болты. Болт вообще крутиться не хочет - просто выгрызается канавка на одном месте. Раз на метчике просто сожрало нарезку :) Поэтому пилю отрезным диском.
Scald

Сообщения: 249
Зарегистрирован: 21 авг 2014, 21:00

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение 8cd » 31 авг 2015, 11:16

setar писал(а):...
для этого не нужно ничего кроме дремеля с тонким отрезным диском.
равномерность шага не требуется, лишь бы были углубления


Дремеля может и не быть....

setar писал(а):кстати нарезка метчиком не самая лучшая - мелкая, часто срывает


Я пока с такой проблемой не столкнулся, болт работает.

Scald писал(а):Я сколько с метчиками не возился - фигня выходит. То ли метчики такие, то ли болты. Болт вообще крутиться не хочет - просто выгрызается канавка на одном месте. Раз на метчике просто сожрало нарезку :) Поэтому пилю отрезным диском.


Соглашусь только с одним - метчик пришлось подбирать. А в остальном ни каких проблем, на нарезку уходит 5-8минут.
8cd

Сообщения: 53
Зарегистрирован: 19 апр 2015, 12:18
Откуда: СПб

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение Сираж » 31 авг 2015, 15:02

Что бы метчиком получилось необходимо сделать небольшую канавку на точильном станке. С фанерой конечно красиво смотрится :) , но лазерная резка тоже не у всех есть...
Аватара пользователя
Сираж

Сообщения: 148
Зарегистрирован: 07 сен 2014, 12:21
Откуда: г.Махачкала

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение 8cd » 31 авг 2015, 15:26

Сираж писал(а):Что бы метчиком получилось необходимо сделать небольшую канавку на точильном станке. С фанерой конечно красиво смотрится :) , но лазерная резка тоже не у всех есть...


В данном случае канавок ни делал. Глубина проточки ведь регулируется.
Лазер сейчас не проблема, ведь многие делают принтеры из фанеры. Несколько интересных топиков на форуме служит тому подтверждением. А с другой стороны, это просто один из вариантов, и каждый для себя решает дальше сам.
8cd

Сообщения: 53
Зарегистрирован: 19 апр 2015, 12:18
Откуда: СПб

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение p.Omelchenko » 31 авг 2015, 15:54

Я себе нарезал болт так:

- Болт воткнулв пару 608zz, шайбами подогнал место где нужна была резьба.
- Метчик воткнул в шуруповерт, гайками и шайбами догнал до нужного места.

Далее совокупил 2 детали друг с другом, проверил что все сходится и я себе ничего не отрежу/оторву/просверлю, короче крови и мяса не будет. Подтянул гайку на болте, чтобы оно реально не развалилось.

Упер все это дело шуруповертом в пол, паралельно полу. Пару тройкуминут и все, уже пол года работает как часы =) А и это, в нужном месте балгаркой канавку проточил немного. Ну чтобы не пол голой резьбе елозить.

Единственное первый раз у меня был метчик с резьбой шаг 0.5-0.75, а потом нашелся 1мм и все стало как должно быть.
Prusa i3 (arduino mega2560 + ramps 1.4) и Raspberry Pi 2b
Аватара пользователя
p.Omelchenko

Сообщения: 237
Зарегистрирован: 29 окт 2014, 15:14
Откуда: Питер - Москва - Подольск
прог. языки: php
ФИО: Павел Омельченко

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение Zusul86 » 31 авг 2015, 21:21

8cd писал(а):Лазер сейчас не проблема, ведь многие делают принтеры из фанеры.

Купить готовый болт еще меньшая проблема. Их не так много надо и не настолько он дорог что бы заморачиваться с лазерной резкой подшипниками.
Zusul86

Сообщения: 728
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение Drzomber » 14 сен 2015, 17:13

На предыдущей странице писал, что не получалось запустить экструдер на Megatronics v2.0, может кому будет интересно, проблема была решена так...
Проблема оказалась в микрухе, не выдавала нужные сигналы на пины. (т.к. прозвонил всю плату, все было в порядке) => проблема в микрухе.
Товарищ unigenum был прав, дело в том, что это китайская копия, хотя продавец писал, что делают тест каждой платы перед продажей.
В файле pins.h нашел свою плату и заменил пины E0 на E1 и перепаял шаговик с E0 на E1 и все заработало. Может кому поможет.
Спасибо всем, кто ответил.
Мендель 90, Рама ст.3 5мм; Валы 12мм; Z винты Tr8; Экструдер E3D V5; Плата Megatronics v2.0
Drzomber

Сообщения: 7
Зарегистрирован: 02 фев 2015, 21:31

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение unigenum » 14 сен 2015, 23:46

было дело тоже собрался взять этот китайский мегатроникс. но банально смутил внешний вид на фото у разных продавцов. а в сравнении с оригинальной платой вообще небо и земля. в общем не рискнул.
обратил свое внимание на MKS GEN v1.3
общаяя концепция аналогична мегатрониксу, все на одной плате, функционал тот же. по расположению разъемов удобнее мегатронкса на мой взгляд. и стоит дешевле даже китайской копии мегатроникса.
плата уже у меня, по качеству сборки/пайки нареканий нет, не хуже оригинального мегатроникса.
скоро займусь переводом принтера с оригинального мегатроникса на MKS GEN с питанием 24 вольт.
посомтрим, как она себя покажет. пока что видится как более достойная альтернатива мегатрониксу, в основном по цене. но и по различным мелочам мне кажется лучше.
unigenum

Сообщения: 677
Зарегистрирован: 29 окт 2012, 13:55
Откуда: СПб

Не компилируется проект!

Сообщение M@troskin » 29 окт 2015, 22:08

Прошу помощи!
Система Windows 10.
Установлены: Питон 2.7.10, Инкскейп 0.91 64-битный, OpenSCAD-2015.03-1-x86-64.
Попытка компиляции проекта (без правки конфига, просто скачанный из репозитория и распакованный свежий Мендель) выдает следующее:
Код: Выделить всёРазвернуть
c:\my90>make_machine.py my_machine1
openscad -D $bom=2 -o dummy.csg scad/bom.scad
Generating bom ...  done
openscad -o my_machine1/sheets/frame_base.dxf my_machine1/sheets/frame_base_dxf.scad
Traceback (most recent call last):
  File "C:\my90\make_machine.py", line 17, in <module>
    make_machine(sys.argv[1])
  File "C:\my90\make_machine.py", line 11, in make_machine
    sheets(machine)
  File "C:\my90\sheets.py", line 63, in sheets
    dxf_to_svg(dxf_name)
  File "C:\my90\dxf.py", line 81, in dxf_to_svg
    ptList, cirList = parse_dxf(fn)
  File "C:\my90\dxf.py", line 7, in parse_dxf
    f = open(fn)
IOError: [Errno 2] No such file or directory: 'my_machine1/sheets/frame_base.dxf'


Абсолютно одинаково не работает также и на другом компе, с семеркой.
Что править?
Руки, конечно, кривоватые, да и точка их роста... хмм... не самая подходящая, но все же - что не так? упирается все в основу рамы...
M@troskin

Сообщения: 16
Зарегистрирован: 29 окт 2015, 21:56
Откуда: Туапсе Краснодарский край

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение DMiTRONiK » 03 ноя 2015, 12:23

Была вроде такая же ошибка с проектом с гита с последними изменениями. Взял предыдущую версию, в ней все отлично собралось.
Mendel90 DiBond, 10мм валы, RAMPS 1.4, E3D
DMiTRONiK

Сообщения: 27
Зарегистрирован: 29 май 2014, 18:08
Откуда: Славянск (UA)
Skype: dmitriy.solod
ФИО: Дмитрий

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение M@troskin » 03 ноя 2015, 20:18

DMiTRONiK писал(а):Была вроде такая же ошибка с проектом с гита с последними изменениями. Взял предыдущую версию, в ней все отлично собралось.


В легком шоке. Скачал снова последний проект менделя, распаковал в ту же папку Му90... запустил...
все собралось.
что делал:
доустановил блендер, все пути к программам перепрописал в переменные среды, проверил запуск ВСЕХ программ прямо из окошка "Выполнить...", и проект скомпилировался. Сейчас рендерятся печатные пластмасски, соберется проект в СКАДе, буду глядеть дальше.
M@troskin

Сообщения: 16
Зарегистрирован: 29 окт 2015, 21:56
Откуда: Туапсе Краснодарский край

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение Гефест » 13 мар 2016, 06:39

Добрый день, тут выше уже поднимался вопрос, что модели деталей x_idler_bracket и x_motor_bracket генерируются без отверстий под шпильку в верхней части, и решение вроде не было найдено. Я нашел здесь http://www.thingiverse.com/thing:460132 исправленные модели, но вот вопрос, как я понял, деталь x_motor_bracket зависит от длины двигателя. Я собираюсь использовать двигатели 42BYGHW609, они короче стандартных 47 мм, смогу ли я в таком случае использовать эти модели?
Гефест

Сообщения: 12
Зарегистрирован: 10 мар 2016, 06:51
Откуда: Красноярск

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение парамон » 28 мар 2016, 15:51

Добрый день. Заметил такую особенность. при изменении конфига выбирал ШД NEMO14S4401, у них высота 40 мм. Так вот, после компиляции обнаружил, что для осей X,Y,Z двигатели поменялись на выбранные, а для подачи прутка (extruder motor) остался по умолчанию (высота 47 мм). Это баг? Или мои кривые руки?!
Вложения
bom.txt
(15.95 КиБ) Скачиваний: 35
парамон

Сообщения: 1
Зарегистрирован: 31 янв 2016, 22:00

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение Diffid » 24 сен 2016, 13:43

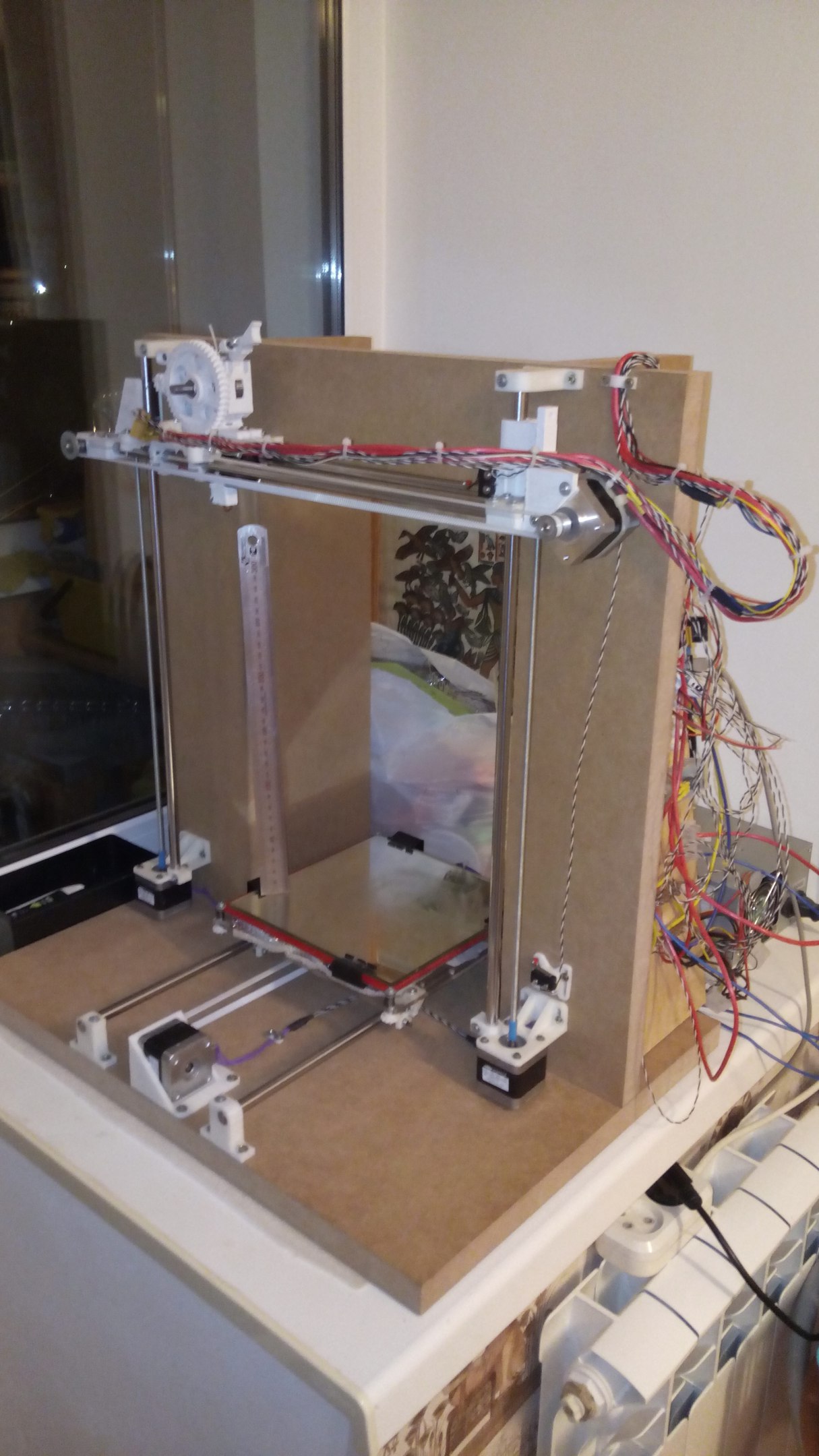

Пересобрал свой фанерный мендель на мдф 25мм наконец то :roll:
Заодно переделал Х и У под подшипники качения, моделил по образцу выложенных в соседней теме, только на Х блоки с подшипниками съёмные.
Вложения
Собранный Mendel90 (валы 10мм, RAMPS 1.4 + Marlin)
В процессе CoreXY на алюм. профиле
Аватара пользователя
Diffid

Сообщения: 310
Зарегистрирован: 04 дек 2013, 19:50
Откуда: Коломна, МО
ФИО: Александр
