Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение iEkmuby » 21 мар 2013, 09:06

Для сборки Менделя90 заказал с http://reprapworld.com
Megatronics v2.0 - Prusa/MendelMax kit, включающий в себя:
5x NEMA17 Stepper motor 1.8 degrees step / 4.8 kg/cm
1x Megatronics v2.0 - Fully assembled
4x Stepstick A4988
1x Heatsinks for pololu / stepstick stepper drivers (set of 4)
3x Opto endstop
5x 4-wire cable, Red Blue Green Black (1m)
3x 3-wire cable, Red Black Yellow (1m)
2x 2-wire cable, Red Black (1m)
1x Heater wire Red 1m (rated 18A)
1x Heater wire black 1m (rated 18A)
1x Wire wound power resistor,6R8 2.5W
1x Thermal glue / heatsink plaster

Последней позиции в посылке не оказалось.
Два двигателя проворачиваются с очень большим усилием, три достаточно легонько.

Упаковка ужаснейшая, за такие деньжищи не хватило скотча, углы замотать, сама коробка, как будто из прессованной туалетной бумаги. Сколько получал посылок, причем большинство с бесплатной доставкой, еще по 5 минут с ножницами примериваешься, как бы открыть.
Вот этот ужОс


Письмо написал, чтоб термоклей вернули, посмотрим, что ответят.
Особо много не сталкивался с шаговыми двигателями, сколько попадались, крутились достаточно плавно, или это допускается что их еле пальцами провернешь?
Вложения
iEkmuby

Сообщения: 9
Зарегистрирован: 18 фев 2013, 13:01
Откуда: Липецк

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение FireFly » 21 мар 2013, 09:48

глянь на провода, мож замкнуты обмотки просто, разьедени и все будет крутится, если так же трудно будут проворачиваться, то движки стукнутые
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение setar » 21 мар 2013, 12:02

unigenum писал(а):Смотрю я на картинки собранного mendel90, а там шлейфы используются с жилами AWG-28, это 0.081мм2 в сечении
На двигателях у меня концы AWG-24, это уже 0.2мм2, как раз примерно для тока 2А. Получается по 3 жилы шлейфа на один провод двигателя, которых 4шт. Итого 12жильный шлейф только на двигатель. Ладно двигатель, а нагрев экструдера - это нагрузка посолиднее уже намного, не говоря уже про нагрев кровати, где до 10А ток.
Так вот смотрю я на эти шлейфики в собранном менделе и как-то мало понимаю, в чем подвох?
Получется, что половина выдаваемого драйвером тока не дойдет до двигателя, а высадится на проводах.
А существенная часть тока вместо быстрого и точного нагрева экструдера будет греть эти шлейфы.
Или я где-то ошибся?

подвоха нет, каждый проводок AWG-28 это до 1.4А, рассчитывают обычно 1А (считать проще и греется чуть меньше).
На кровать идет 12 проводов в одну сторону. (это до 16,8А при том что предохранитель на электронике 11А)
Нагрев головы всего 2А что с запасом обеспечивается 3 проводами в одну сторону.
С проводами на двигатели - казалось бы впритык к расчётному.
Но в отличии горячего концы и кровати ток на двигателях течет не постоянно, и средне действующий спокойно укладывается в рамки, так что тоже все хорошо.

Добавлено спустя 2 минуты 10 секунд:
iEkmuby писал(а):Письмо написал, чтоб термоклей вернули, посмотрим, что ответят.

таможня вынула, у меня тоже вытащили из посылки китайской.
вероятно в таких фасовках им попадалась какая то наркота
Аватара пользователя
setar
Site Admin

Сообщения: 10955
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение iEkmuby » 21 мар 2013, 12:26

setar писал(а):таможня вынула, у меня тоже вытащили из посылки китайской.
вероятно в таких фасовках им попадалась какая то наркота

Вот ведь нехорошие люди, собаку что ли надо использовать в таких (если им кажется подозрительных) случаях. А что они отметку не делают, что что нибудь изымают?
Наверное придется термоклей покупать на месте, я так понимаю любой подойдет, или может какой особой марки нужен?

FireFly писал(а):глянь на провода, мож замкнуты обмотки просто, разьедени и все будет крутится, если так же трудно будут проворачиваться, то движки стукнутые

Да спасибо об этом не подумал
reprapworld.com цы,я так понимаю про это тоже написали: Make sure that the leads are not connected
iEkmuby

Сообщения: 9
Зарегистрирован: 18 фев 2013, 13:01
Откуда: Липецк

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение yozik0ff » 21 мар 2013, 12:39

Просто твоя посылка проходила через руки Почты России.
Удивительно что там вообще все целое осталось.

Аватара пользователя
yozik0ff

Сообщения: 440
Зарегистрирован: 28 авг 2005, 08:30
Откуда: деревня - Тюмения
прог. языки: с++

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение ReaN » 21 мар 2013, 13:10

Вчера сам забрал на почте маленькую посылочку оттуда - спакована в тоненькую картонную коробку, отправлена обычной бандеролью без номера, на коробке ВООБЩЕ отсутствовал какой либо скотч - открываешь и достаешь все что хочешь и закрываешь обратно. Сопроводительного перечня (что находится в коробке), то же не было - просто беленькая коробочка с 3мя марками из Нидерландов. Благо все осталось на месте - вначале думал, что термисторы спатронили, но они такие маленькие, что сразу не заметил их в пакете с термопарой.
По-поводу прошлой посылки я уже писал - коробка в полтора раза больше содержимого, никаких прокладок - все болтается внутри (повредилась трубка) - даже на почте смеялись, что первый раз видят, чтобы так говняно паковали...
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение Michael_K » 21 мар 2013, 13:11

Мне кажется такие ролики снимает почта специально, чтобы снизить нагрузку на дешевые пересылки... :)
Аватара пользователя
Michael_K

Сообщения: 6028
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение setar » 21 мар 2013, 13:55

по ходу reprapworld.com все больше и больше себя дисквалифицирует как продавец ...
Аватара пользователя
setar
Site Admin

Сообщения: 10955
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение unigenum » 21 мар 2013, 14:59

setar писал(а):подвоха нет, каждый проводок AWG-28 это до 1.4А, рассчитывают обычно 1А (считать проще и греется чуть меньше).
На кровать идет 12 проводов в одну сторону. (это до 16,8А при том что предохранитель на электронике 11А)
Нагрев головы всего 2А что с запасом обеспечивается 3 проводами в одну сторону.

Ну, судя по табличке отсюда http://www.interfacebus.com/Cable_Derating_Guide.html , 1.4А это для одножильного проводника. А для многожильного, как в шлейфах - 1А. И еще где-то в стандартах находил, что при складывании нескольких проводников просто суммировать сечение не правильно, там есть какой-то коэффициент.
Но в общем подход ясен. Надо попробовать.
Докучи про посылки из reprapworld.com...
В декабре прислали электронику и катушку пластика в коробке как у ReaN в два раза больше содержимого. Но только она была набита пенопластовыми кусочкам чтоли, вощем ничего не болталось, доехало в целости и сохранности.
Потом, видимо, начали экономить на пенопласте, затем на коробках и "сдулись" окончательно.
Последний раз редактировалось unigenum 21 мар 2013, 15:12, всего редактировалось 1 раз.
unigenum

Сообщения: 705
Зарегистрирован: 29 окт 2012, 13:55
Откуда: СПб

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение icehardy » 21 мар 2013, 15:05

setar писал(а):по ходу reprapworld.com все больше и больше себя дисквалифицирует как продавец ...

ну вот... истории страшные тут понаписали, а я хотел у них заказываться
главное Megatronics и драйвера купить бы, остальное и у других найдется недорого
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение setar » 21 мар 2013, 15:30

просто оговори в письме личном продавцу просьбу отправить UPS и "дополнительно" упаковать
Аватара пользователя
setar
Site Admin

Сообщения: 10955
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение karabas2011 » 21 мар 2013, 15:55

Мне не дошла посылка с кусом PEEK с хотендс. 26 февраля выслали без трекинга.
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение unigenum » 22 мар 2013, 16:10

Решил на будущее заказать ремень с закругленными зубъями GT вместо трапеций T
Ну и шпули соответствующие, которых предлагается 2 варианта

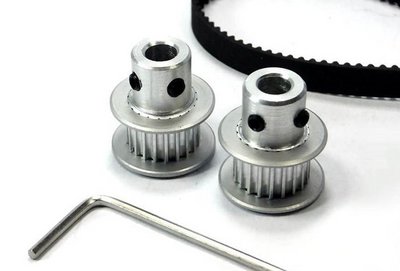

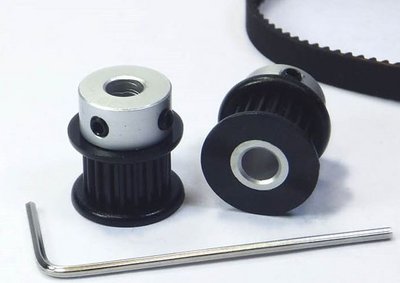

Есть полностью алюминиевые, а есть композитные, похоже на пластик.
Какой вариант предпочтительнее? По стоимости одинаково.

unigenum

Сообщения: 705
Зарегистрирован: 29 окт 2012, 13:55
Откуда: СПб

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение yozik0ff » 22 мар 2013, 17:07

Склоняюсь к пластику.
Ремень меньше изнашиваться будет.
Аватара пользователя
yozik0ff

Сообщения: 440
Зарегистрирован: 28 авг 2005, 08:30
Откуда: деревня - Тюмения
прог. языки: с++

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение setar » 22 мар 2013, 18:25

использую и те и другие, там не мягкий пластик а что то типа карболита.
работают одинаково совершенно
Аватара пользователя
setar
Site Admin

Сообщения: 10955
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко
