Несколько вопросов по менделю

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Несколько вопросов по менделю

Сообщение EASY_ » 18 окт 2012, 16:36

Всем привет. У меня мендель пруса.
Хотбед MK2
RAMPS 1.4.

Вопросы
Хот бед греется плохо. Не может на греться до 110.
Плохо липнет пластик
Нужно ли покрывать хотбед чем то и чем?
Как лучше закрепить термистор на хотбеде?
Чем лучше очистить хотбед после неудачной печати?

Спасибо.
Удачи!
EASY

Делаю 3D модели по вашим эскизам/идеям/описаниям.
EASY_

Сообщения: 143
Зарегистрирован: 29 сен 2012, 12:55
Откуда: Москва

Re: Несколько вопросов по менделю

Сообщение hudbrog » 18 окт 2012, 17:09

EASY_ писал(а):Всем привет. У меня мендель пруса.
Хотбед MK2
RAMPS 1.4.

Вопросы
Хот бед греется плохо. Не может на греться до 110.
Плохо липнет пластик
Нужно ли покрывать хотбед чем то и чем?
Как лучше закрепить термистор на хотбеде?
Чем лучше очистить хотбед после неудачной печати?

Спасибо.

Встречные вопросы:
1) Померяйте сопротивление своего хотбеда и напишите плз сюда
2) Чем он у вас покрыт?
3) Да, как минимум каптоном. Классический подход - под платформу картон гофрированный, на платформу стекло, на стекло - каптон (полиамидная пленка)
4) Каптоном приклеить, снизу. Конкретное положение на очень принципиально, я клею по центру, но есть теории что лучше делать где-то смещенное на сантиметров 5 от центра.
5) Как правило - просто руками снять пластик, когда хотбед подостыл. Когда стекло+каптон и не жалко каптона - можно подцеплять ножом, но не советую.
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1585
Зарегистрирован: 14 май 2008, 15:49
Откуда: Москва
ФИО: Алексей

Re: Несколько вопросов по менделю

Сообщение EASY_ » 18 окт 2012, 19:07

Спасибо!
Сопротивление померяю утром (принтер в офисе)
Стол пока ничем не покрыт - это стеклотекстолит двухстронний, покрыт эмалью красной.
Каптон - а где его берут?
попробую ацетоном отчистить.
Удачи!
EASY

Делаю 3D модели по вашим эскизам/идеям/описаниям.
EASY_

Сообщения: 143
Зарегистрирован: 29 сен 2012, 12:55
Откуда: Москва

Re: Несколько вопросов по менделю

Сообщение hudbrog » 18 окт 2012, 19:26

Где брать каптон - зависит от города. В москве, помимо всяких веб-магазинов про 3д-печать, можно на митинском радиорынке найти (я видел в одном ларьке). А можно заказать зарубежом.
Кстати про чем покрывать - я погорячился - зависит от того, чем печатаете - мой ответ был для ABS, для PLA другое )
Просто на стеклотекстолит печатает плохо, я бы даже сказал что никак.
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1585
Зарегистрирован: 14 май 2008, 15:49
Откуда: Москва
ФИО: Алексей

Re: Несколько вопросов по менделю

Сообщение FireFly » 18 окт 2012, 19:32

Пока каптона не нашел - небольшие детали с успехом печаются на стекле.
Стекло крепить с помощью канцелярских зажимов - http://josefprusa.cz/pcb-heatbed-final- ... g-solutio/ (там первая пруса, но принцип тот же).
1. Стол греется долго сам по себе, но если не может прогрется до 110 градусов, то смотри настройки прошивки, что то там не так - Столик у тебя фирменный (http://reprap.org/wiki/PCB_Heatbed), рампс то же заводского производства.
2. forum107/topic11993.html
3. там же
4. каптоном, либо любым термостойким клеящим материалом, обычно в центре, иногда немного смещают.
5. ацетоном, если печатал прямо на нагреваттельной платформе, то чисть аккуратно, а вообще после остывания должно само отвалится.
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: Несколько вопросов по менделю

Сообщение setar » 18 окт 2012, 22:03

у меня фирменый красный не грелся болше 70градусов вообще (или дольше 15 мин)
решил укорочением всех дорожек в два раза (рвал меандр делал перемычки)
но стал сильно греться силовой транзистор на рампсе, поставил реле
питаю стол отдельной линией компьютерного БП (2+2провода с питания видеокарты)

Добавлено спустя 1 минуту:
кстати, стала ещё быстрее греться после получения подложки из кухонного силиконового коврика.
Аватара пользователя
setar
Site Admin

Сообщения: 10488
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Несколько вопросов по менделю

Сообщение FireFly » 18 окт 2012, 22:49

проблем с фирменным не имею, разогревал до 130 градусов, дальше побоялся, транзистор греется есстно, но там радиатор на транзисторе стоит + куллер обдува и все гуд
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: Несколько вопросов по менделю

Сообщение setar » 19 окт 2012, 00:10

у тебя наверное не RAMPS 1.4 ?
там к сожалению радиатора нету, и поставить места нету
Аватара пользователя
setar
Site Admin

Сообщения: 10488
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Несколько вопросов по менделю

Сообщение FireFly » 19 окт 2012, 09:16

рампс у меня, 1.4 версия

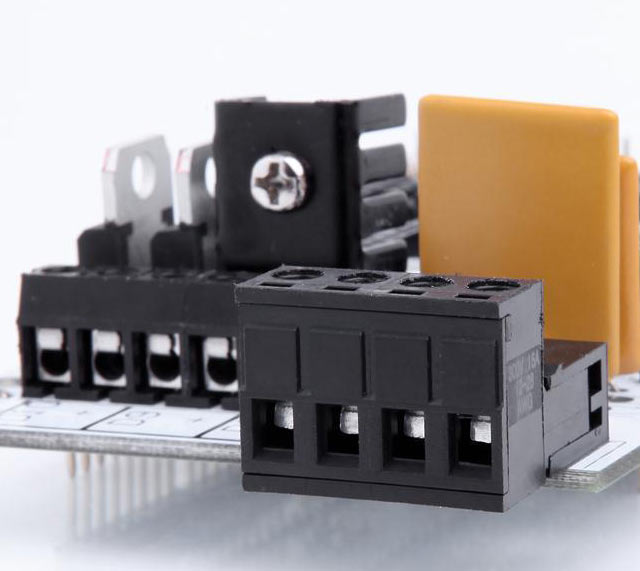

на фотке видно как радиатор ставится и какой


Кстати транзисторы-ключи стоят STP55NF06L, оч достойные
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: Несколько вопросов по менделю

Сообщение EASY_ » 19 окт 2012, 10:02

Сопротивление стола тестер показывает 1,2 ома.
Удачи!
EASY

Делаю 3D модели по вашим эскизам/идеям/описаниям.
EASY_

Сообщения: 143
Зарегистрирован: 29 сен 2012, 12:55
Откуда: Москва

Re: Несколько вопросов по менделю

Сообщение FireFly » 19 окт 2012, 10:17

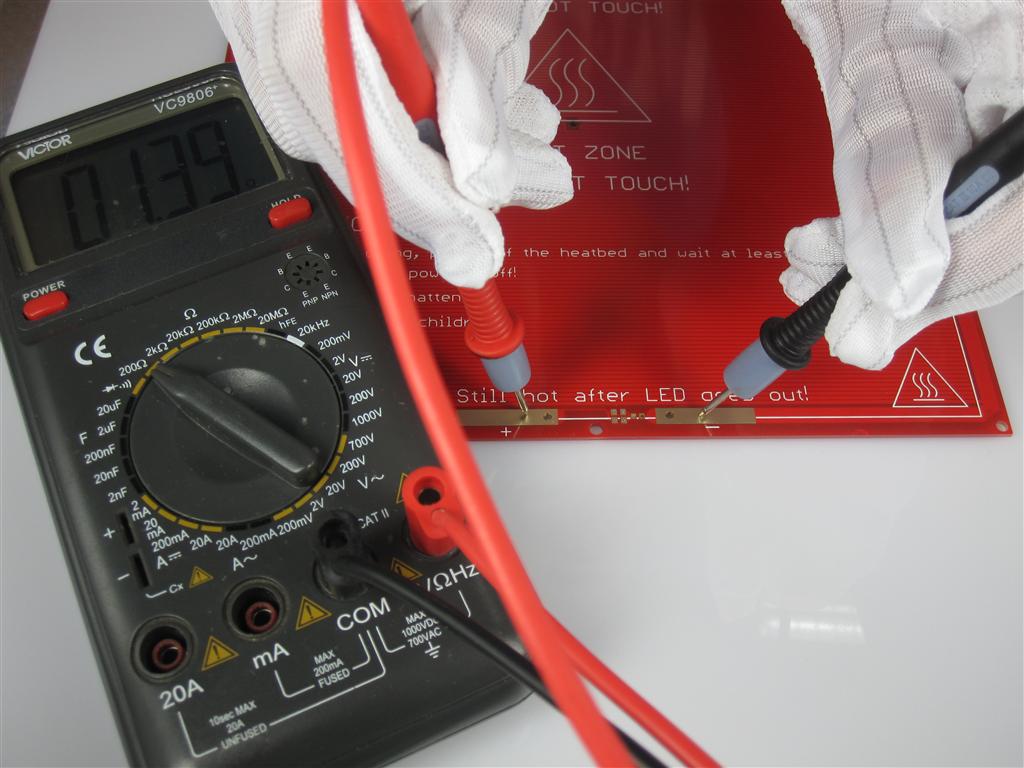

так и должно быть, диапазон сопротивления 1-2 ома у МК
heated bed.jpeg
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: Несколько вопросов по менделю

Сообщение EASY_ » 19 окт 2012, 10:29

Доходит до 75 градусов и выключается.
Удачи!
EASY

Делаю 3D модели по вашим эскизам/идеям/описаниям.
EASY_

Сообщения: 143
Зарегистрирован: 29 сен 2012, 12:55
Откуда: Москва

Re: Несколько вопросов по менделю

Сообщение setar » 19 окт 2012, 10:31

выключается ? или не нагревается ??
если выключается - крутить параметры прошивки
Аватара пользователя
setar
Site Admin

Сообщения: 10488
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Несколько вопросов по менделю

Сообщение EASY_ » 19 окт 2012, 10:49

Выключается. Второй раз уже не включается. Пока по питанию не ресетнешь.

Добавлено спустя 2 минуты 34 секунды:
#ifdef PIDTEMPBED
//120v 250W silicone heater into 4mm borosilicate (MendelMax 1.5+)
//from FOPDT model - kp=.39 Tp=405 Tdead=66, Tc set to 79.2, argressive factor of .15 (vs .1, 1, 10)
#define DEFAULT_bedKp 10.00
#define DEFAULT_bedKi .023
#define DEFAULT_bedKd 305.4

Что означают эти параметры?

Добавлено спустя 12 минут 49 секунд:
63,5 и он выключился. Похоже какая-то защита срабатывает. Транзистор горячий очень.
Удачи!
EASY

Делаю 3D модели по вашим эскизам/идеям/описаниям.
EASY_

Сообщения: 143
Зарегистрирован: 29 сен 2012, 12:55
Откуда: Москва

Re: Несколько вопросов по менделю

Сообщение setar » 19 окт 2012, 11:18

это новые параметры пид регулятора кровати.
давай начнем с простого - медленного включения выключения при гистерезисе вокруг заданной температуры:
во первых проверь макс температуру #define BED_MAXTEMP 150
во вторых выключи пид регулятор //#define PIDTEMPBED
и включи медленную регулировку #define BED_LIMIT_SWITCHING
проверь что #define MAX_BED_POWER 256 (именно 256, не 255 ! это баг который не успели пофиксить в офф ветке)
ну и проверь (в Configuration_adv.h) зазор переключения #define BED_HYSTERESIS 2 , 2 градуса - нормально
Аватара пользователя
setar
Site Admin

Сообщения: 10488
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко
