Сообщение ReaN » 09 июл 2012, 14:36

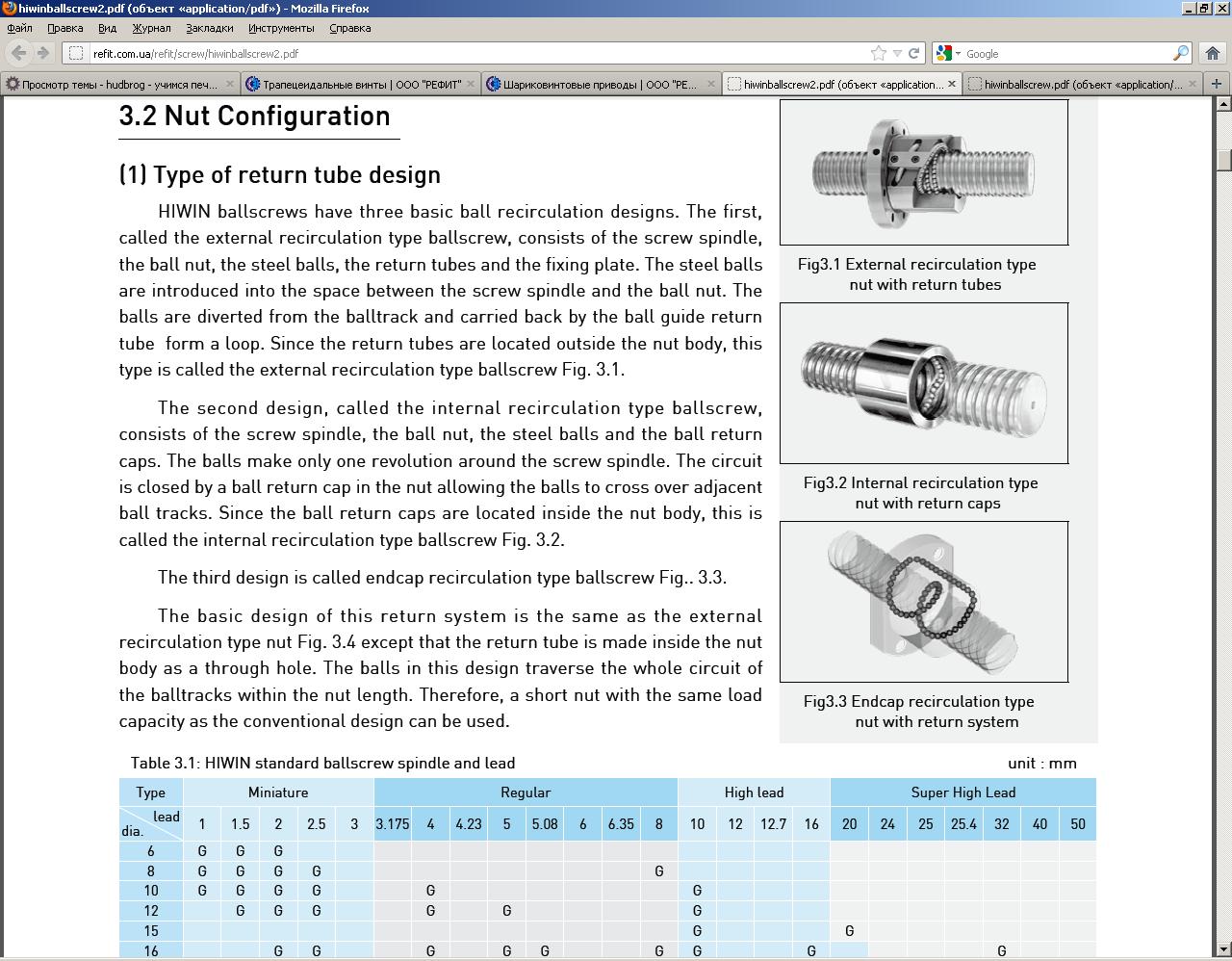

ни у кого не было в мыслях поставить на ось Z вот такой вот винт с гайкой?
Вложения
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: hudbrog - учимся печатать в 3д

Сообщение setar » 09 июл 2012, 14:45

если правильно понял - это обычный швп
как бы дорого ибо пара гайка безлюфтовая + винт стоит порядка 130$ + доставка, а их нужно две
а так конечно круто
Аватара пользователя
setar
Site Admin

Сообщения: 10665
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: hudbrog - учимся печатать в 3д

Сообщение ReaN » 09 июл 2012, 15:02

ну я конечно не звонил, но есть в Киеве пару фирм, которые это дело продают - надо будет поинтересоваться...
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: hudbrog - учимся печатать в 3д

Сообщение setar » 09 июл 2012, 15:07

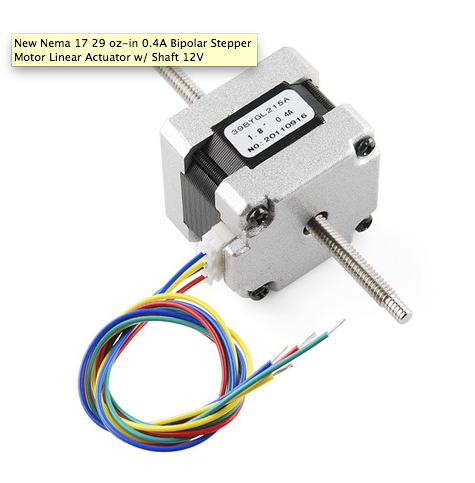

тогда уж вот такое решение:
http://www.ebay.com/itm/New-Nema-17-29- ... 624wt_1346

(искать по сочетанию " STEPPER MOTOR LINEAR ACTUATOR")
Вложения
Аватара пользователя
setar
Site Admin

Сообщения: 10665
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: hudbrog - учимся печатать в 3д

Сообщение ReaN » 09 июл 2012, 15:33

хм... вполне адекватная цена, но есть один минус - на сколько я понял, Х должен быть жестко закреплен и мотор поднимает его вместе с осью - получается, что принтер будет иметь ограничения по дизайну корпуса и по месту установки - сверху над моторами ничего не должно быть...
Я вот думаю разработать новый дизайн корпуса, чтобы одновременно уйти от шпилек, повысить прочность и устойчивость к вибрациям и создать красивый внешний вид как у заводского изделия (без видимых стыков). В эту концепцию торчащие оси не вписываются...
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: hudbrog - учимся печатать в 3д

Сообщение setar » 09 июл 2012, 15:59

я бы делал так:

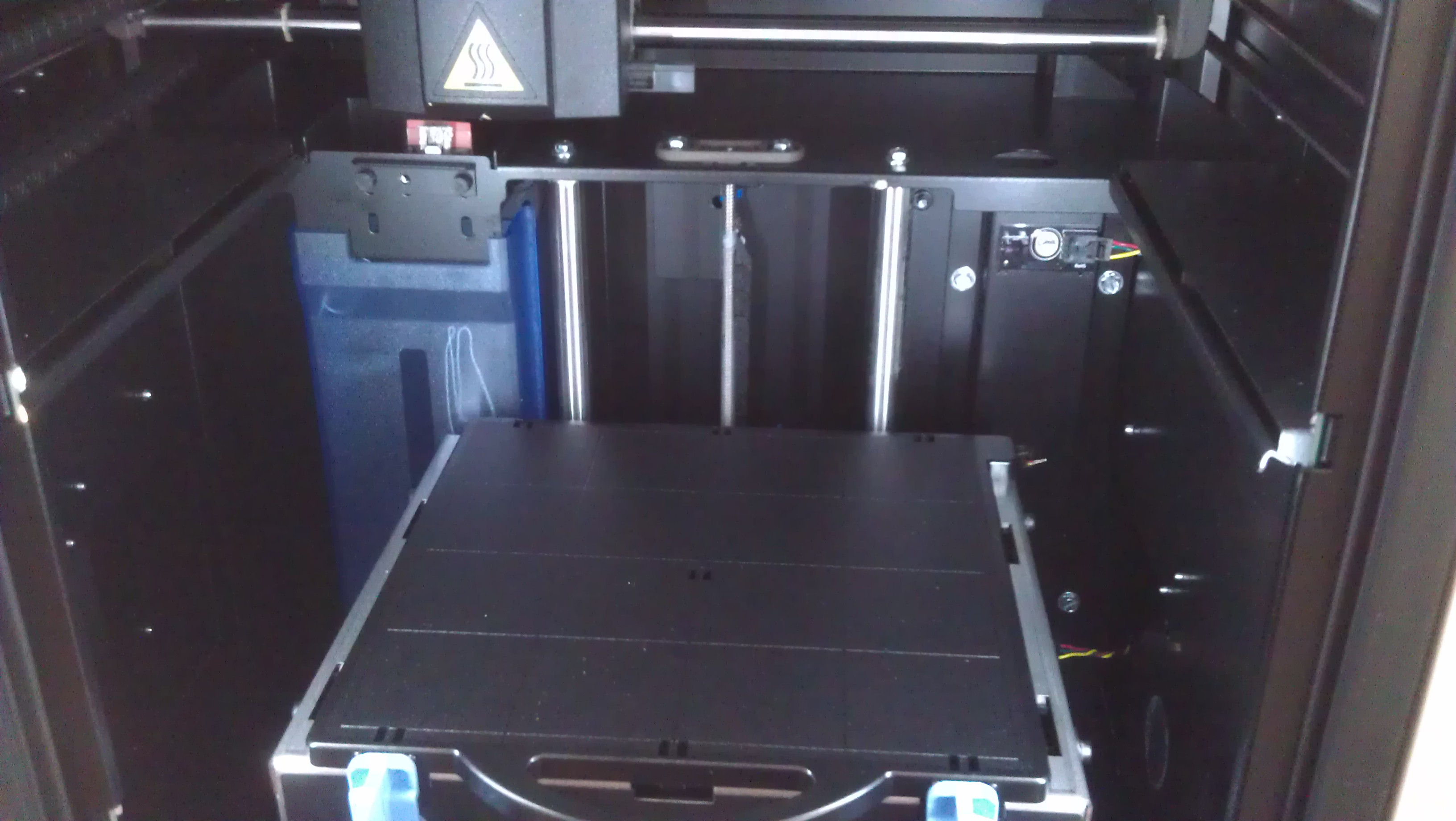

2012-06-14 15.16.38.jpg

здесь как раз указанный выше шаговик используется на для подъёма стола

если будешь думать свою конструкцию то сначала ознакомься с этими проектами:
mendel90
и
makibox

Добавлено спустя 1 минуту 50 секунд:
ReaN писал(а):на сколько я понял, Х должен быть жестко закреплен и мотор поднимает его вместе с осью

логичнее закрепить ось, а корпус шаговика поднимать с объектом перемещения
Аватара пользователя
setar
Site Admin

Сообщения: 10665
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: hudbrog - учимся печатать в 3д

Сообщение mVit » 09 июл 2012, 16:11

Я вот думаю разработать новый дизайн корпуса,

думаю надо идти к универсальной конструкции CNC/3D принтер...
(для обсужденя перспективных конструкций лучше завести новую тему)
mVit

Сообщения: 211
Зарегистрирован: 10 окт 2005, 18:17
Откуда: Крайний Север->Самара->Спб
прог. языки: C

Re: hudbrog - учимся печатать в 3д

Сообщение setar » 09 июл 2012, 16:18

плохая идея про совмещение CNC/3D принтер - разные требуемые скорости перемещений в сочетании с нагрузками
в 3D print - высокие скорости и низкие нагрузки (обычно применяют ремни)
в CNC - высокие нагрузки и медленные скорости (обычно применяют швп)

хорошая идея про новую тему
Аватара пользователя
setar
Site Admin

Сообщения: 10665
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: hudbrog - учимся печатать в 3д

Сообщение ReaN » 09 июл 2012, 16:32

setar писал(а):я бы делал так:
2012-06-14 15.16.38.jpg

здесь как раз указанный выше шаговик используется на для подъёма стола

если будешь думать свою конструкцию то сначала ознакомься с этими проектами:
mendel90
и
makibox

Добавлено спустя 1 минуту 50 секунд:
ReaN писал(а):на сколько я понял, Х должен быть жестко закреплен и мотор поднимает его вместе с осью

логичнее закрепить ось, а корпус шаговика поднимать с объектом перемещения


Та я уже понял, но возникает вопрос - к весу оси Х добавляется вес двух шаговиков - не повлияет ли это негативно на скорость и точность?

Добавлено спустя 7 минут 14 секунд:
кроме того, такие конструкции я видел - в том то и вопрос - они выглядят неплохо, но дизайн отсутствует напрочь... думаю, что акрил нужно брать молочный (он скроет все какашки на углах) и внешне использовать гибку по пазам, уйти от чистых кубических форм, а внутри уже лепить на клей все ребра, но аккуратно. На уровне платформы делать "окна", куда ставить прозрачные акриловые дверцы (на случай срочной надобности доступа - можно открыть)...
В последствии можно сделать формовку из АБС, но это дороговато будет...
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: hudbrog - учимся печатать в 3д

Сообщение legion » 09 июл 2012, 16:42

У makibox винт и направляющие прямо по пластику ходят? Или это просто втулок и гаек внутри не видно?
legion

Сообщения: 736
Зарегистрирован: 24 апр 2010, 14:47
Откуда: Уфа
прог. языки: avr asm

Re: hudbrog - учимся печатать в 3д

Сообщение mVit » 09 июл 2012, 16:59

в 3D print - высокие скорости и низкие нагрузки (обычно применяют ремни)
в CNC - высокие нагрузки и медленные скорости (обычно применяют швп)

а кто мешает сделать высокоскоростную конструкцию на высокие нагрузки?

Админу - предлагаю название темы: "Альтернативные конструкции 3D принтеров". переместить туда десяток предыдущих сообщений.
Последний раз редактировалось mVit 09 июл 2012, 17:35, всего редактировалось 1 раз.
mVit

Сообщения: 211
Зарегистрирован: 10 окт 2005, 18:17
Откуда: Крайний Север->Самара->Спб
прог. языки: C

Re: hudbrog - учимся печатать в 3д

Сообщение setar » 09 июл 2012, 17:08

а кто мешает сделать высокоскоростную конструкцию на высокие нагрузки?[/quote]
бюджет :)

Добавлено спустя 41 секунду:
legion писал(а):У makibox винт и направляющие прямо по пластику ходят? Или это просто втулок и гаек внутри не видно?

ни фтулок ни гаек: все сделано в графитонаполненном капролоне
Аватара пользователя
setar
Site Admin

Сообщения: 10665
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: hudbrog - учимся печатать в 3д

Сообщение faeton13 » 09 июл 2012, 17:11

собственно какая нафиг разница который рипозитерий он использует (кстати по апдейтам - все наоборот)
из конфигуратора нужен конфигфаил. и первое время он мне не вероятно помог.

Добавлено спустя 1 минуту 15 секунд:
legion писал(а):У makibox винт и направляющие прямо по пластику ходят? Или это просто втулок и гаек внутри не видно?

по идее по подшипникам, но никто не знает - рабочего прототипа все еще нет.
90% моих ответов абсолютно верны, но входит ли это в их число?
Аватара пользователя
faeton13

Сообщения: 971
Зарегистрирован: 27 янв 2012, 13:01
Skype: fooltroll

Re: hudbrog - учимся печатать в 3д

Сообщение setar » 09 июл 2012, 17:11

ReaN писал(а):Та я уже понял, но возникает вопрос - к весу оси Х добавляется вес двух шаговиков - не повлияет ли это негативно на скорость и точность?

Z - медленная ось, подвижная масса не важна. ну а вообще они сами себя несут
кроме того, такие конструкции я видел - в том то и вопрос - они выглядят неплохо, но дизайн отсутствует напрочь...

тут дело вкуса, мне больше кубик (с немного скругленными краями) на столе нравится чем принтер зализанный как мыльница
Аватара пользователя
setar
Site Admin

Сообщения: 10665
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: hudbrog - учимся печатать в 3д

Сообщение legion » 09 июл 2012, 17:27

Уже говорил где-то, но повторюсь, что в конструкцию 3д в качестве опции может хорошо вписаться лазерный гравер небольшой мощности, ватт на 40. Если покупать комплектующие в России, то дополнения вытянут где-нибудь на 45 т.р, в более дружественных странах, как обычно, в 2-2.5 раза дешевле.
legion

Сообщения: 736
Зарегистрирован: 24 апр 2010, 14:47
Откуда: Уфа
прог. языки: avr asm
