Постпечатная обработка

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Постпечатная обработка

Сообщение jaiq » 18 фев 2013, 20:22

TedBeer, спасибо за ссылку! Очень полезно, особенно про воск.

karabas2011, готовый как то не охота портить, гель ведь если застынет вообще ничем не растворится и не расплавится (я его как то жег горелкой..не плавится зараза), да и в жидком состоянии убрать еще то занятие..ацетон - протирка тряпкой - ацетон - протирка тряпкой. Сейчас смоделирую механику к шприцу (или скачаю с thingiverse) и когда приедет пластик - распечатаю. Ну, естественно напишу и покажу результаты (только направьте туда где это нужно будет написать). Заранее..не знаю сколько стоит материал для стереолитографии, но самый дешевый (и нормальный) гель стоит в районе 57$ за 1 кг (в магазинах для ногтей невероятно дорого выходит).

Свойства у геля такие:
полимеризуется до желеобразного состояния (в лампе для ногтей) в районе 5-20 сек (так как он густой, но не успевает съехать куда не надо);
до твердого состояния 1.5-2 минуты;
прозрачность как у стекла;
очень легко пилится;
не пахнет и не токсичен;
не гнется (если сильно поднажать, то треснет).

Если будет интересен такой опыт, то не проходите мимо и подскажите где писать об этом! Буду признателен.
jaiq

Сообщения: 29
Зарегистрирован: 18 фев 2013, 11:35
Откуда: Уфа
ФИО: Якупов Айрат

Re: Постпечатная обработка

Сообщение om2804 » 18 фев 2013, 23:56

А может его как смолу для стерелитографии заюзать :) Сколько стоит литр геля?
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Постпечатная обработка

Сообщение setar » 19 фев 2013, 01:16

писать лучше в отдельную тему, похоже у Вас уникальный опыт
Подумайте как лучше назвать, в этом разделе про 3d печать
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Постпечатная обработка

Сообщение jaiq » 20 фев 2013, 00:52

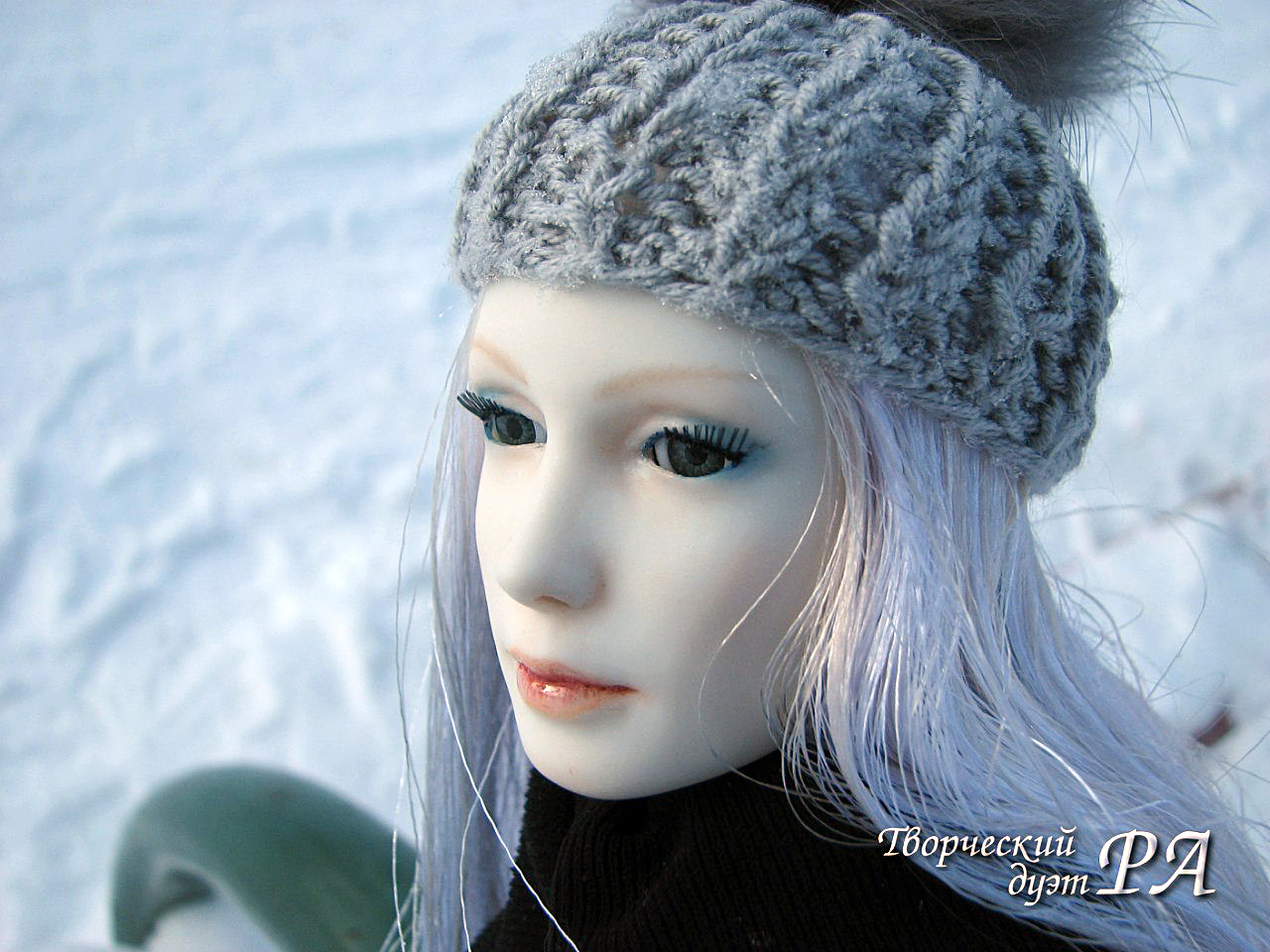

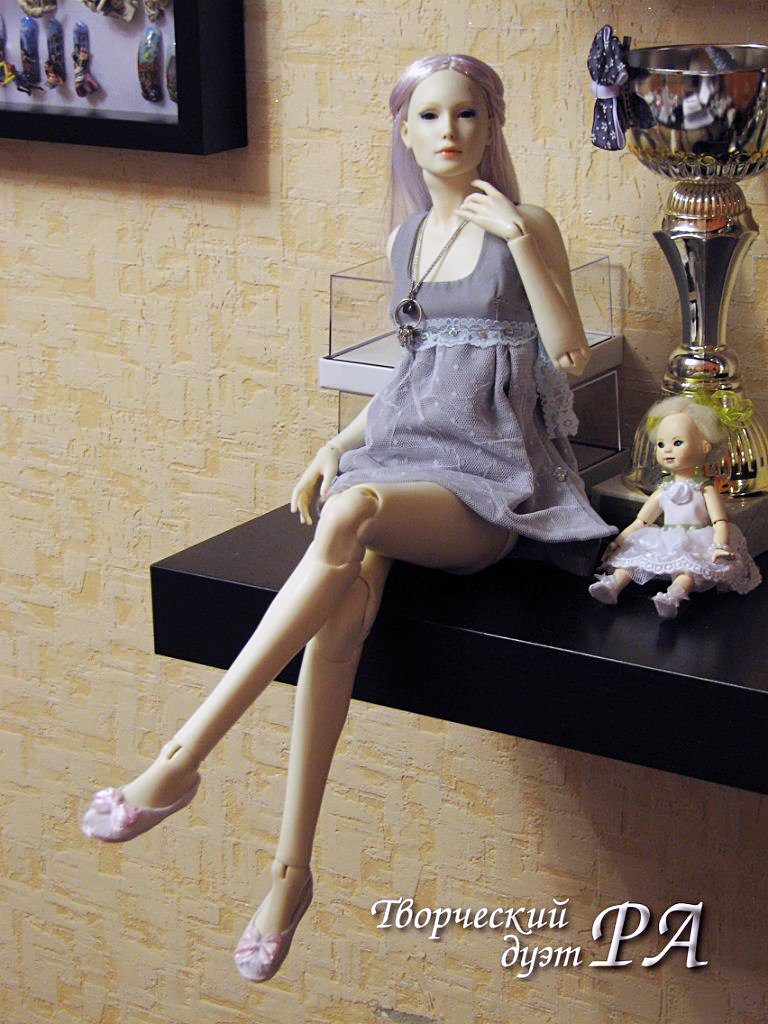

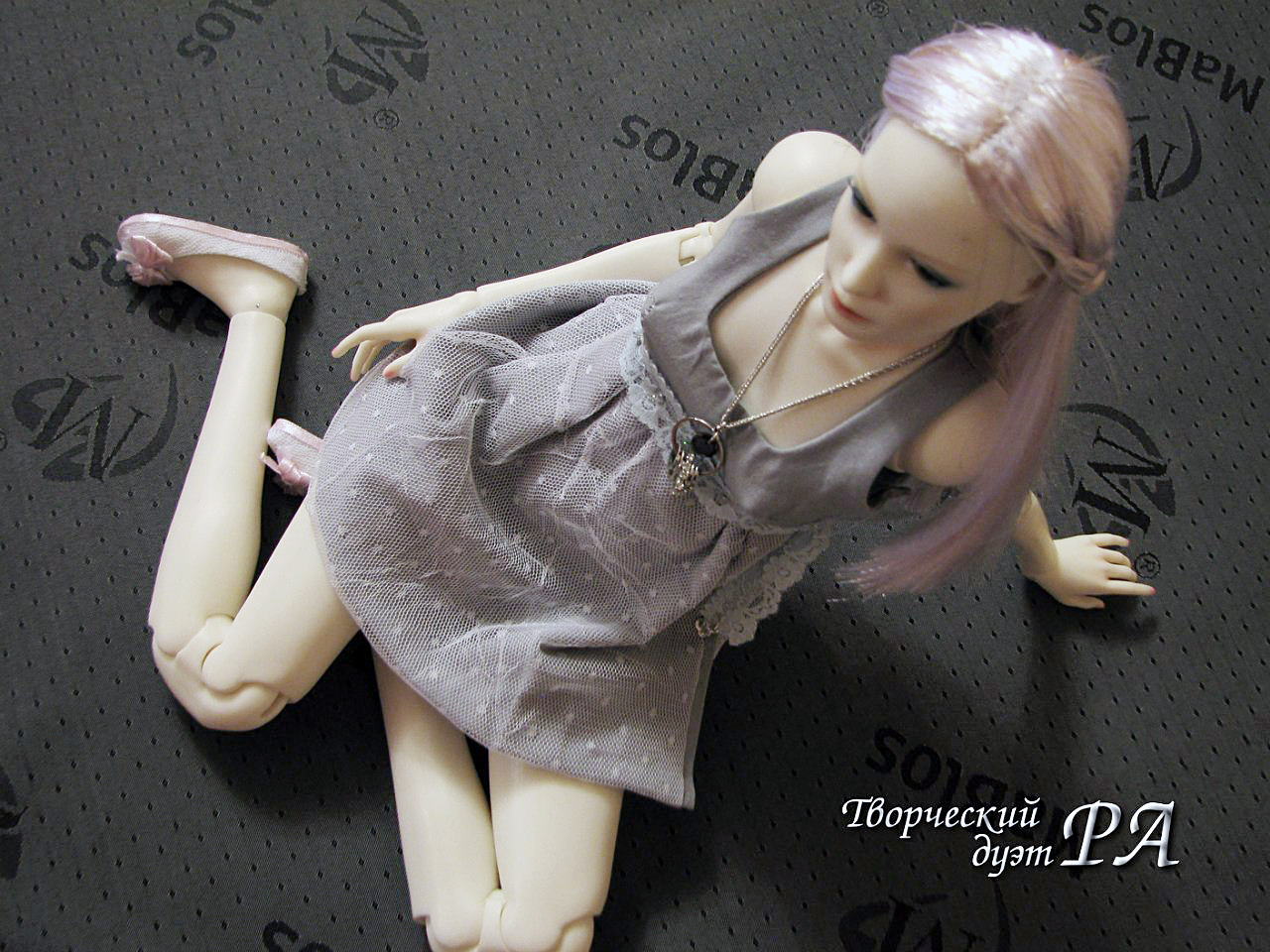

Хотел поделиться результатами постпечатной обработки наших кукол (рост 50 см.)

Ссылка на фото 1
Ссылка на фото 2
Ссылка на фото 3
Последний раз редактировалось jaiq 20 фев 2013, 01:51, всего редактировалось 1 раз.
jaiq

Сообщения: 29
Зарегистрирован: 18 фев 2013, 11:35
Откуда: Уфа
ФИО: Якупов Айрат

Re: Постпечатная обработка

Сообщение karabas2011 » 20 фев 2013, 01:49

На чём печатали? Выглядит круто. Можно макро самой поверхности?
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: Постпечатная обработка

Сообщение jaiq » 20 фев 2013, 01:52

karabas2011 писал(а):На чём печатали? Выглядит круто. Можно макро самой поверхности?


Печатал на обычной прюше второй версии (хочу переделать в мендель90)

Макро выложу чуть позже.
jaiq

Сообщения: 29
Зарегистрирован: 18 фев 2013, 11:35
Откуда: Уфа
ФИО: Якупов Айрат

Re: Постпечатная обработка

Сообщение AKlion » 20 фев 2013, 03:34

Красивые куклы. Прости но я их чуток подправил.
Вложения
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Постпечатная обработка

Сообщение jaiq » 20 фев 2013, 16:16

О, спасибо! Так намного лучше!
jaiq

Сообщения: 29
Зарегистрирован: 18 фев 2013, 11:35
Откуда: Уфа
ФИО: Якупов Айрат

Re: Постпечатная обработка

Сообщение ReaN » 20 фев 2013, 18:49

прикольно!
вместо волос, как я понял, использовались нити снятые во время простоя горячей головы? :)
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: Постпечатная обработка

Сообщение jaiq » 20 фев 2013, 19:50

:ROFL: Прикольно! Шутка в тему!!! :D
Но честно признаться, не знаю из чего они..это уже работа моей девушки.
jaiq

Сообщения: 29
Зарегистрирован: 18 фев 2013, 11:35
Откуда: Уфа
ФИО: Якупов Айрат

Re: Постпечатная обработка

Сообщение AKlion » 20 фев 2013, 20:39

jaiq писал(а):О, спасибо! Так намного лучше!


Мне не сложно, я же фотограф и преподаю фотошоп уже несколько лет.
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Постпечатная обработка

Сообщение om2804 » 20 фев 2013, 21:49

jaiq писал(а):Хотел поделиться результатами постпечатной обработки наших кукол

А подробнее о процессе обработки можно?
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Постпечатная обработка

Сообщение jaiq » 20 фев 2013, 22:09

om2804 писал(а):А подробнее о процессе обработки можно?


jaiq писал(а):АБС пластик мы обрабатываем так:
1. Проходим, по легкодоступной поверхности, буфер блоком (продается в магазинах для ногтей) несколькими движениями.
2. В труднодоступных поверхностях проходим бормашинкой (можно ювелирной, но можно и ногтевой, так как она дешевле...обычно продается, все в том же магазине для ногтей) с фрезами (зубными или ногтевыми, выбор фрез огромный)..фрезы: а) елочки (спиливаем ненужные торчащие детали); б) алмазные (в труднодоступных местах); в) ворс (полировка...но как то не особо помогает)
3. Промазываем ацетоном с помощью кисти (либо художественной с хорошим ворсом, либо для акрила..продается в магазинах для ногтей).
4. Проходим мягким буфер блоком (в труднодоступных местах тоже, но намотав на зубочистку)

На счет четвертого пункта: хочу попробовать ювелирные латунные елочки и щетки из жесткого ворса (в ювелирке хорошо помогали, но то был металл)

Надеюсь было интересно


Кстати, отличную ссылку дал TedBeer. Если под литье и снятие форм, то полировка воском, думаю, идеальное решение.

TedBeer писал(а):Ну тогда уж вот посмотрите эту статью про изготовление силиконовой бутылки своего дизайна. Печать формы на 3D принтере, тщательная обработка и заливка силиконом.
Добавлено спустя 5 минут 37 секунд:
Starting of with a scalpel before going on with 100, 180, 320 and 600 sandpaper is key. In the end the surfaces are covered with two layers of wax(furniture wax in our case) and polished down with a fine cloth, acting as both a release agent and making a shiny surface.

Скальпель, потом наждачка от №100 до №600. В конце два слоя мебельным воском и отполировали. Воск делает поверхность гладкой и облегчает отделение бутылки от формы.


но я делал по другому (тогда не догадался про воск):

jaiq писал(а):Кстати, еще был эксперимент с покрытием, поверх АБС пластика, геля (отвердевает с помощью UV лампы) и тоже вполне удачно..правда, только если нужна "стеклянная" поверхность (для снятия форм например).
Позже хочу попробовать промазывать изделие с помощью полиуретана с небольшим количеством наполнителя (не думаю, что хорошая идея, но все же попробую).


И фотка гелем, как конечное покрытие (рост 30 см., только там порошковая печать)

Макро, поверхности АБС куклы пока не было времени снять, но выложу (могу сразу сказать, что никаких слоев не видно, цельная поверхность)
jaiq

Сообщения: 29
Зарегистрирован: 18 фев 2013, 11:35
Откуда: Уфа
ФИО: Якупов Айрат

Re: Постпечатная обработка

Сообщение om2804 » 20 фев 2013, 22:38

а что из себя представляет этот буфер блок?
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Постпечатная обработка

Сообщение jaiq » 20 фев 2013, 23:14

om2804 писал(а):а что из себя представляет этот буфер блок?


Как, сказать..это такой прямоугольник (материал похож на очень плотную губку), имеющий квадратное сечение, белого цвета. На каждой прямоугольной стороне имеется что-то наподобие напыления..вот как раз этими сторонами надо шлифовать, а так как он мягкий, то можно "обволакивать" шлифуемую поверхность...держать буфер блок стоит большим и средним + безымянным пальцами (не как ручку или ложку, а поперек), указательным, регулируя нажим, движения должны быть такими, словно мы пытаемся его взболтать.

Вот так он выглядит:
jaiq

Сообщения: 29
Зарегистрирован: 18 фев 2013, 11:35
Откуда: Уфа
ФИО: Якупов Айрат
