Утюги отдыхают. Теперь биосы с встроенными хай-енд ЦАПами и пятиканальной акустикой обмениваются пэйлоадом между отключенными от сети компами.

dccharacter писал(а):Утюги отдыхают. Теперь биосы с встроенными хай-енд ЦАПами и пятиканальной акустикой обмениваются пэйлоадом между отключенными от сети компами.

Да, это интересно было бы воспроизвести - передачу данных через динамик компьютера. Помню -дцать лет назад учавствовал в одном проекте, где мы генерили звук разной тональности. 18 кГц никто не слышал, а меня этот писк доставал. Но скорее всего отложу это в самый дальний ящик, есть куча других проектов.

всем привет!
стоит задача удалённо управлять электропотребителями на расстоянии (загородная резиденция, разбросанные постройки по участку в 20 соток, вообщем, домик в деревне).
Думаю, применение данных брелоков будет оптимальным с точки зрения "затраты-эффект".
Рассматривались управляемые по Х10 розетки, но эта тема в рашке непопулярна, либо дорога.
Всё, что попадает под понятие "умный дом" (ненавижу ), имеет неадекватную цену.
Назовём это "домашней автоматикой".
Идея, для старта, от одного брелка, подавая на него "сухие" контакты (скажем 4-8 шт), управлять раскиданными по территории потребителями: полив, насосы, отопление, свет (запитаны от одной фазы).
Сухие контакты для пинка брелку берутся от существующей GSM-сигнализации.
При развитии темы- от контроллера с WEB-интерфейсом (ну или нетбука, USB реле, доступ через 3G модем и TeamViewer). Ну или программная интеграция ПК через USB непосредственно с брелком.
Сейчас с GSM контроллера можем включать до 7 реле (одно из них с термостатом). Блин, как не хочется опутывать дом проводами!!!
Задача- по фронту включать потребителя, по тылу- выключать.
Решаемо?

А в сторону http://www.compel.ru/tag/xbee-pro/ не смотрели? А то брелками опутаетесь, а потом и машину на сигналку не поставите сплошь помехи будут

CCTV писал(а):Рассматривались управляемые по Х10 розетки, но эта тема в рашке непопулярна, либо дорога.

x10 везде относительно дорогой. а не популярна ещё в том числе и из-за того, что много проблем из-за помех различных устройств + низкий битрейт.

CCTV писал(а):Рассматривались управляемые по Х10 розетки, но эта тема в рашке непопулярна, либо дорога.

если хорошо поискать, можно легко найти очень бюджетные китавайские железки. только у них качество и/или функционал соответствует цене. пытаться что-то переделать очень легко может оказаться пустой тратой времени. вы же с такими брелками скорей всего сделаете примерно тоже самое, что могут эти китавайские бюджетные решения, вот только не факт, что по цене будет дешевле.

Все реализуемо, только пока не все понятно

CCTV писал(а):Сухие контакты для пинка брелку берутся от существующей GSM-сигнализации.

Если "до 7 реле" могут включаться одновременно, то надо ставить 2 брелка (по 4 контакта на брелок), если реле могут вкл. только последовательно, то на 1 брелок можно повесить до 16 исполнительных выходов (простым диодным шифратором)

CCTV писал(а):При развитии темы- от контроллера с WEB-интерфейсом (ну или нетбука, USB реле, доступ через 3G модем и TeamViewer). Ну или программная интеграция ПК через USB непосредственно с брелком.

Я бы делал все на роутере под openwrt, надежнее, еще можно покурить здешнюю тему про OR-WRT. USB реле заменить на простые + rs232.
http://www.masterkit.ru/main/set.php?code_id=18781
с опторазвязкой
http://www.megachip.ru/news.php?id=1358

CCTV писал(а):Задача- по фронту включать потребителя, по тылу- выключать.
Решаемо?

Это уже есть, курить тут:
forum104/topic11831-75.html#p275759
Я так понял, что нужны еще выходы с таймерным управлением, вот это можно допилить, готов вписаться, а ты будешь бетатестером умного дома, ой, домашней автоматизации

Добавлено спустя 10 минут 7 секунд:

CCTV писал(а):полив, насосы, отопление, свет (запитаны от одной фазы).

Да, у меня все нет времени дооформить свой диммер с шлюхами и блек джеком irda и keeloq. Но, обещаю доделать. Грызть ногти тут:
forum104/topic13534.html

Dmitry_, релюшки щёлкают последовательно. Группового включения не предусмотрено. 1 брелок.

если питание выходит из одной точки, то нужно ставить реле времени и не страдать фигнёй. не знаю, сколько сейчас китайские стоят, а нашего местного пр-ва ну его наф. т.е. простенький контроллер, флеши к нему, копеечных реле (я надыбал по прайсу в местном магазине по рознице 10-ти амперные за ~0.50$, но мне нужна была сотня и взял чуть дешевле у китайцев) и как вариант микру/модуль часов. но! с большой вероятностью захочется измерять влажность почвы или какие данные на хост передавать, т.е. брелки уже будут совсем плохо "смотреться". по хорошему нужно вообще сделать паток с контроллером и беспроводным приёмопередатчиком или что из проводного соорудить. тогда можно будет очень легко просто переделывать + можно будет один вариант платы использовать для разных задач + выкидываются ненужные часики и флешки. реле можно и модулем взять, всяких разных полно.

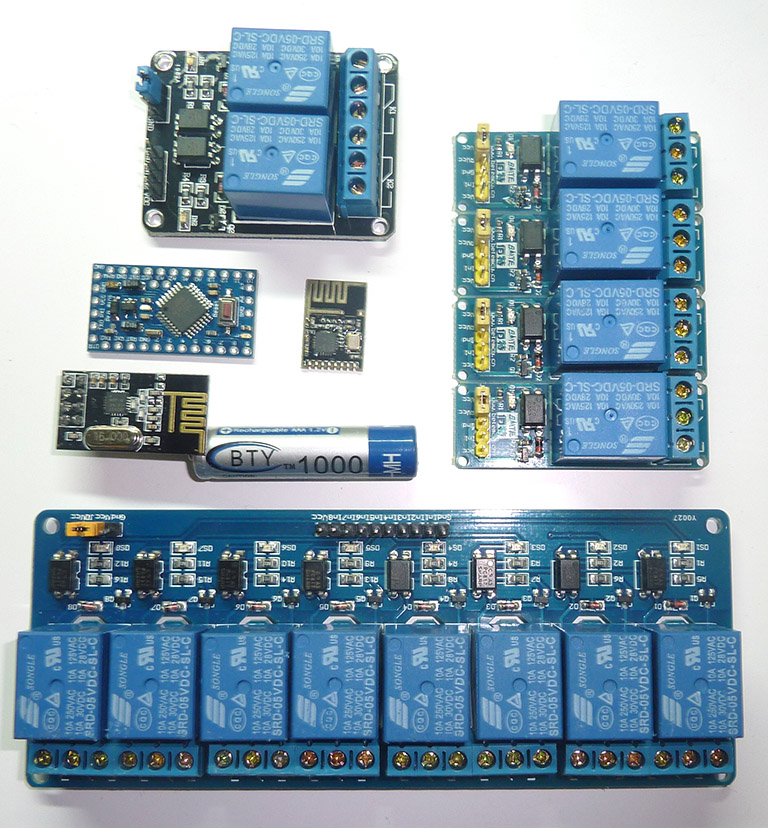

вот несколько вариантов реле

а их... +полно со всякими наворотами (компараторы и т.д.). главное не додуматься взять в чип-дипе и тем более не это мастеркитовское недоразумение.
кста новый беспроводной мелкий модуль приехал, за компанию и его зафоткал. нужно будет попозжа поискать какой мелкий модуль или трансивер для частот ниже 1ггц + что бы многоканальный.

Получил из Китая образцы драйверов для светодиодов http://www.ebay.com/itm/390655857814?va ... 1439.l2649
Сделаны аккуратно, компактные.
Стоят:
1-3W/ DC3-14V = 80 руб
4-7/ DC12-25V = 104 руб
Dmitry_! годятся ли они для питания {Rx433 + твоя универсальная плата} и соответственно {Tx433 + твоя универсальная плата}?
(это всё к вопросу изготовления радиоуправляемой розетки)

Потестировал такой драйвер на предмет дешевого блока питания. Без нагрузки выдает 14 вольт. 3-х ваттный светодиод просаживает до 3-х вольт (как и положено), т.е. можно использовать как блок питания для устройств с не сильно меняющимся потреблением (с всякими реле может не покатить). Позже проверю его со своей унив. платой и приемником 433 мгц.

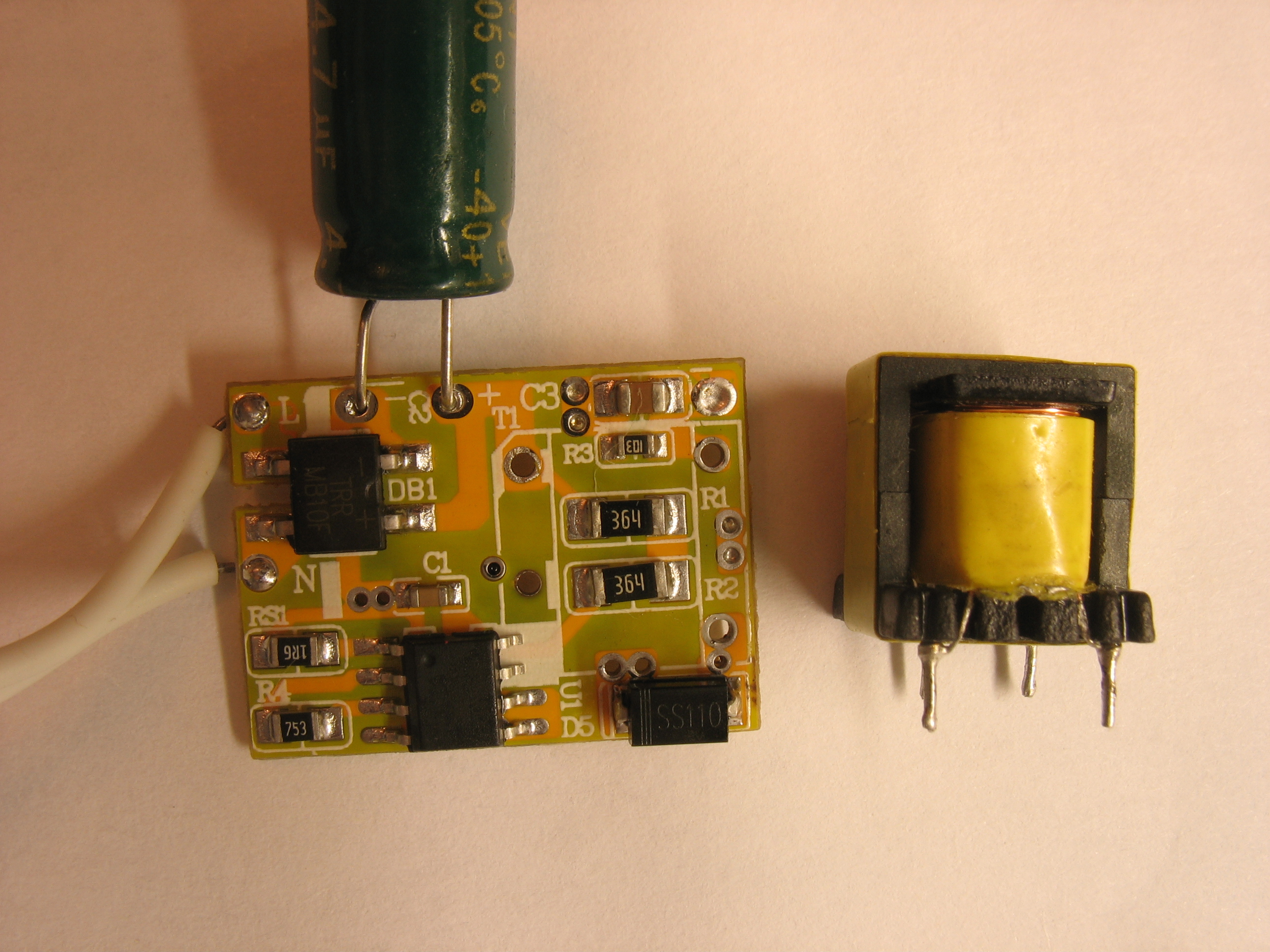

Да, надо потом будет разобрать транс, на предмет инспекции изоляции низковольтной части от 220V. Сама плата, вроде, сделана нормально, зазоры между низковольтными/высоковольтными частами небольшие, но все под маской и аккуратно. Вот мой вариант такого драйвера (отпаял транс) :

CCTV писал(а):Получил из Китая образцы драйверов для светодиодов http://www.ebay.com/itm/390655857814?va ... 1439.l2649
Сделаны аккуратно, компактные.
Стоят:
1-3W/ DC3-14V = 80 руб

Кхе, кхе
http://roboparts.ru/products/4159255
http://roboparts.ru/products/category/442236

Здрасте Товарищи!

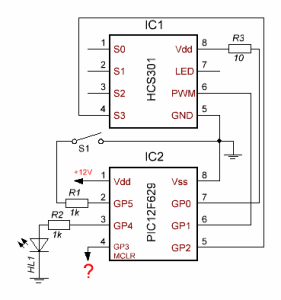

Очень нужна ваша помощь, собираю схему http://vrtp.ru/index.php?act=categories&CODE=article&article=2827, тут одна загвоздка - у меня нет «Pickit - 2», и покупать его в ближайшем будущем не собирался. Так-вот подскажите пожалуйста как с помощь программатора описанного на первой странице (в каком месте править прошивку) зашить HCS301 так как на картинке.
Сильно не пинайте с пиками первый раз столкнулся
Заранее спасибо.

И еще раз здрасте, не до конца разобрался в схеме с использованием ПИК12, а именно, что означает эта строчка ";1- +12V, 2- GND"
и эта ";3- INP1,GP3 no_use ;3к MCLR на +5V"
Правильно я понял: питание ПИКа 12в, а вывод MCLR через резистор 3кОм цепляется на отдельный источник +5V?
Или я опять чего-то недопонял...
Набросал схемку

Помогите, я застрял.

denykk писал(а):Здрасте Товарищи!
Очень нужна ваша помощь, собираю схему http://vrtp.ru/index.php?act=categories ... ticle=2827, тут одна загвоздка - у меня нет «Pickit - 2», и покупать его в ближайшем будущем не собирался. Так-вот подскажите пожалуйста как с помощь программатора описанного на первой странице (в каком месте править прошивку) зашить HCS301 так как на картинке.

В статье по ссылке написано:

Где цифры 01 02 03 04 05 06 07 08 - криптоключ HCS301 ( в нашем случае он не важен ,

Что означает, что приемнику пофиг криптоключ, а значит он работает по принципу сравнения серийного номера, который передается незашифрованным способом. А это значит, что будут работать совершенно любые брелки
Зачем такая процедура записи брелка - непонятно, т.к. дальше в статье:

Программирование нового передатчика ( брелока ) осуществляется так …
Нажать кнопку « программирование » до подачи на приемник питания .
Подать питание на приемник , удерживая кнопку « программирование » .
Загорится светодиод - устройство в режиме программирования нового передатчика ( кнопку «программирование» можно отпустить ) .
Нажать любую кнопку на передатчике . Если приемник «прописал» себе в память передатчик благополучно , то он сразу же выполнит комманду нажатой кнопки.
Максимальное количество запрограммированных передатчиков - 10 .
Передатчик под номером 11 будет запрограммирован на место первого и так далее .

В ответственных приложениях использовать такую схему не советую, чтоб не получилось так:
forum104/topic11831.html#p245650

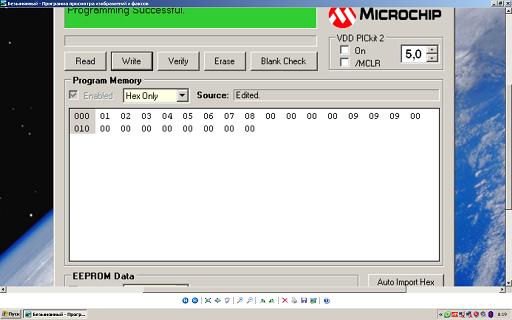

Чтоб зашить pic, все равно понадобится программатор. Коррекция прошивки pic зависит от возможностей оболочки программатора, универсального описания "степ бай степ" - нет. Если у тебя программатор icd2 или любой поддерживаемый в оболочке mplab ide, то там надо вывести окно eeprom и в нем поменять значения...

denykk писал(а):И еще раз здрасте, не до конца разобрался в схеме с использованием ПИК12, а именно, что означает эта строчка ";1- +12V, 2- GND"
и эта ";3- INP1,GP3 no_use ;3к MCLR на +5V"
Правильно я понял: питание ПИКа 12в, а вывод MCLR через резистор 3кОм цепляется на отдельный источник +5V?
Или я опять чего-то недопонял...

Это описание разьема моей универсальной платы. К pic отношения не имеет. Подавать 12 вольт на pic - смертельно. Подробное описание как чего делать есть по ссылке из первого поста. Там есть схема, которая очень смахивает на твою, ну не считая 12v
Детальное описания проекта от Ann:
forum104/topic11831-15.html#p267789

Добавлено спустя 3 часа 24 минуты 23 секунды:
Ой, сравнил схемы, совсем не смахивает, похожа только внешним видом

Добавлено спустя 4 минуты 51 секунду:
А почему ты не хочешь повторить мой пупер-супер вариант? Он криптованный, защищенный от помех в эфире...

Спасибо за развернутый ответ, кажется начинаю понемногу врубатся.

Dmitry__ писал(а):Чтоб зашить pic, все равно понадобится программатор. Коррекция прошивки pic зависит от возможностей оболочки программатора, универсального описания "степ бай степ" - нет. Если у тебя программатор icd2 или любой поддерживаемый в оболочке mplab ide, то там надо вывести окно eeprom и в нем поменять значения...

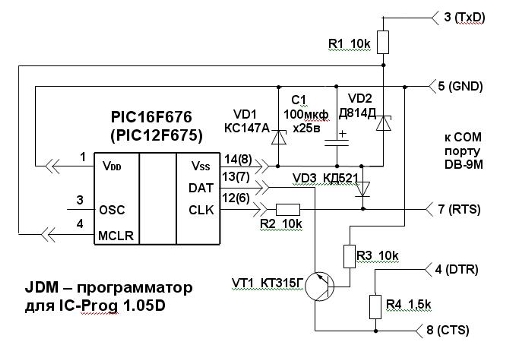

Программатор у меня такой:
Прошил им 676й и парочку PIC12F629, программу использую iCprog1.05 (замечаний пока небыло)

Dmitry__ писал(а):Это описание разьема моей универсальной платы. К pic отношения не имеет. Подавать 12 вольт на pic - смертельно.

Тут бесы меня попутали.(

Dmitry__ писал(а):Детальное описания проекта от Ann:
forum104/topic11831-15.html#p267789

Брелок увидел, программатор увидел, увидел декодер, еще бы схему приемника (ну или объясните как это дело прикрутить к MRF49). Вариант из автосигналки не устраивает т.к. нужна схема приемника под свою плату 15х30мм.

Dmitry__ писал(а):А почему ты не хочешь повторить мой пупер-супер вариант? Он криптованный, защищенный от помех в эфире...

Да я бы с радостью повторил вот только перелопатил всю тему (дважды все 8 страниц), так и не нашел этого варианта ткните носом пожалуйста.
