Робот на x86

Сообщение PritMick » 28 янв 2011, 22:57

Всем привет.
Собираю робота на основе DMP VESA PC eBOX-3310(A)-H
Сегодня он впервые поехал под управлением с вебкамеры.
Ищет в поле зрения зеленый объект. Поворачивает колёса по направлению к нему, а едет вперед, если зеленое сверху и назад, если зеленое снизу. Ходовое усилие пропорционально отклонению метки по вертикали от центра.
Основное управление идёт с DMP VESA PC eBOX-3310(A)-H с установленным на него Debian Squeeze.
Используется веб-камера, с которой снимается 8 раз в секунду bgr24 кадр 160х120 (с помощью ffmpeg).
Для связи с периферийными устройствами используется OR-duino Nano, подключенная по USB к eBOX, а также драйвер коллекторных двигателей OR-MD2.
Из механики: одна серва Pilotage, сдвоенный мотор-редуктор Tamiya.
Еще есть кнопка для внешних манипуляций(пока не используется, планируется нечто вроде распознавания морзянки) :)
Потребление eBOX в районе 4Вт.
Рама из металлического конструктора

Планируется:
Добавление динамиков + микрофона.
Какое-нибудь зрение нормальное + слух.
Пара датчиков дальности для неврезания в препятствия.
Что-нибудь, что еще придет в голову мне или другим форумчанам.

Исходники:
http://code.google.com/p/robox86/

Видео:


Фотки:
http://fotki.yandex.ru/users/pritmick/view/268860/
http://fotki.yandex.ru/users/pritmick/view/268861/
http://fotki.yandex.ru/users/pritmick/view/268862/
http://fotki.yandex.ru/users/pritmick/view/268863/
http://fotki.yandex.ru/users/pritmick/view/268864/
http://fotki.yandex.ru/users/pritmick/view/268865/
http://fotki.yandex.ru/users/pritmick/view/268866/
Последний раз редактировалось PritMick 29 янв 2011, 02:24, всего редактировалось 2 раз(а).
PritMick

Сообщения: 12
Зарегистрирован: 22 дек 2010, 12:06
Откуда: Москва
Skype: pritmix
прог. языки: C, C++(из-за наличия STL :) ), Java
ФИО: Михаил Притула

Re: Робот на x86

Сообщение osc » 28 янв 2011, 23:30

Ух ты, для робофорума это довольно редкий проект, мало кто собирает роботов с ПК, камерой и обработкой видео на борту.
Используется веб-камера, с которой снимается 8 раз в секунду bgr24 кадр 160х120

Обработка занимает много времени или ограничения вебкамеры?
Какую библиотеку используете для зрения? Open CV?
Аватара пользователя
osc

Сообщения: 311
Зарегистрирован: 07 сен 2009, 20:06
прог. языки: c, c#
ФИО: Евгений

Re: Робот на x86

Сообщение vadinator » 28 янв 2011, 23:37

PritMick писал(а):Потребление eBOX в районе 4Вт.

А напряжение питания какое?
и ещё, на корпусе предусмотренны окна для сом-портов...есть ли сом-ы на плате?
Роботы, уже среди нас...
Прошу прощения за аватар, никак схему динамической индикации не могу настроить :)
Аватара пользователя
vadinator

Сообщения: 979
Зарегистрирован: 19 янв 2010, 14:51
Откуда: Петрозаводск
прог. языки: C, FBD, Wiring-Processimg,,,LD, SFC, ST...
ФИО: Вадим

Re: Робот на x86

Сообщение =DeaD= » 28 янв 2011, 23:38

Неплохо, надо бы фотки робота вблизи. И питание надо на робота поместить, с проводом ппц как неудобно, сам намучался.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Робот на x86

Сообщение osc » 28 янв 2011, 23:40

Надо же, от 5 вольт eBOX работает.
Аватара пользователя
osc

Сообщения: 311
Зарегистрирован: 07 сен 2009, 20:06
прог. языки: c, c#
ФИО: Евгений

Re: Робот на x86

Сообщение =DeaD= » 28 янв 2011, 23:41

Откуда про 5 вольт? Вроде 4 Ватта было написано у автора?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Робот на x86

Сообщение vadinator » 28 янв 2011, 23:46

С сайта производителя...ага 5 вольт...а нет, данные разные, питание DC +8V ~ +15V. Неплохо...
Роботы, уже среди нас...
Прошу прощения за аватар, никак схему динамической индикации не могу настроить :)
Аватара пользователя
vadinator

Сообщения: 979
Зарегистрирован: 19 янв 2010, 14:51
Откуда: Петрозаводск
прог. языки: C, FBD, Wiring-Processimg,,,LD, SFC, ST...
ФИО: Вадим

Re: Робот на x86

Сообщение =DeaD= » 28 янв 2011, 23:50

Хм, и правда 5вольт, 2А блок питания. Хороший девайс :good:
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Робот на x86

Сообщение vadinator » 28 янв 2011, 23:56

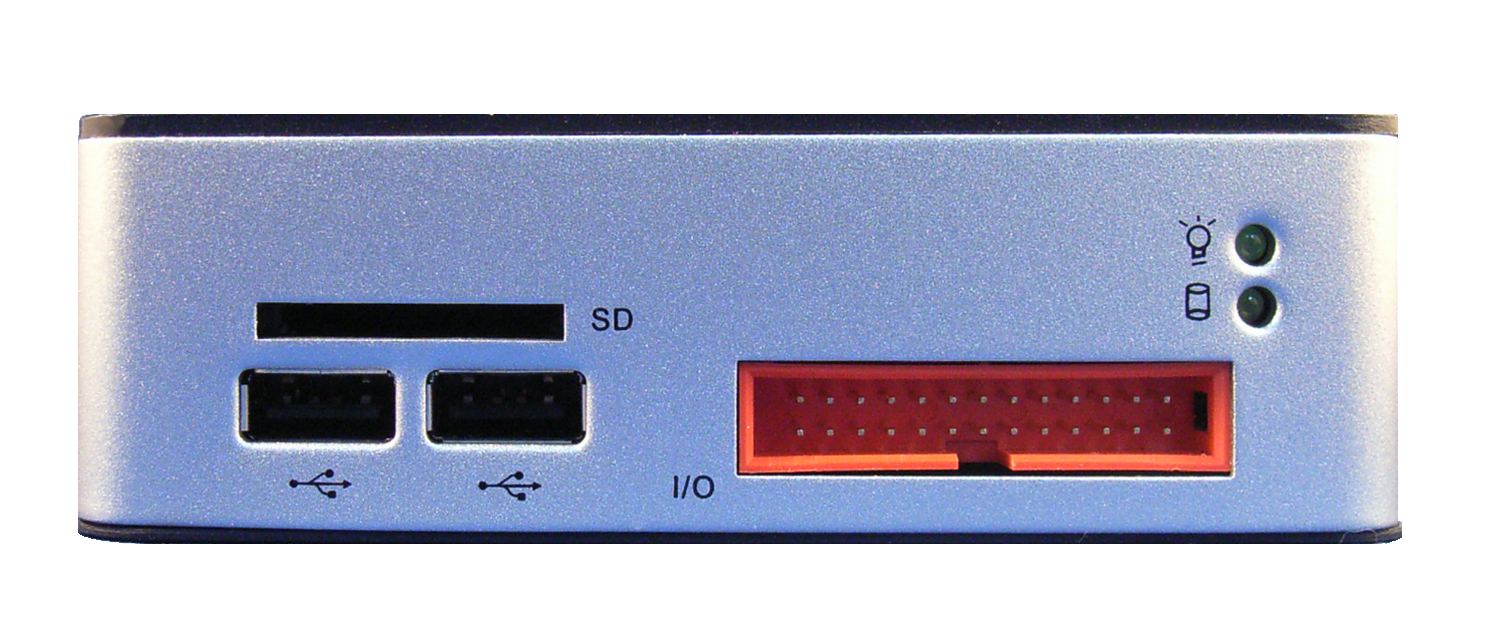

Есть ещё и такая моделька eBox-3300MX-JSK (eBox-2300SX) с i/o - портами... хотя у всей 3300 серии значатся - 24-bit GPIO...
