**RoboHobbyRu** » 16 июл 2013, 06:15

Похоже что латунная мембрана важную роль играет. Когда порция пра/воды выбрасывается, то мембрана вгибается, а потом силами упругости возвращается назад, заставляя воду быстро заполнить камеру

**Sergei3090** » 16 июл 2013, 18:30

таки тоже так думаю, когда я делал паропульсирчик из мембраны реле от холодильника (гармошка), с одной трубкой ф3мм, то двигатель работал с очень низкой частотой но напор был очень сильный, гармошка после вскипания резко растягивалась, потом сжималась в ноль, после чего втягивалась вода и через какоето время опять вскипала, частота гдето 0,5Гц, эта штуковина чвакала и двигалась очень прикольно

счас собрал паропульсир из попловка волговского карба и трубок от холодильника вн. ф 4мм, тяга не очень, частота на глаз 6-10Гц, поплавок раздувается и сжимается немного не смотря на толщину и гофрированность

**elmot** » 16 июл 2013, 20:08

Я сделал вторую версию - 3 витка, хвосты подлиннее, запустил от газовой горелки в плошке. Совсем другое дело, пульсирует, явно тяга есть, но без котла - нестабильная частота. Попыхтит-перестанет.
Фото поплавка можна? Мож я тупо куплю такой же и сделаю.

**Sergei3090** » 17 июл 2013, 00:15

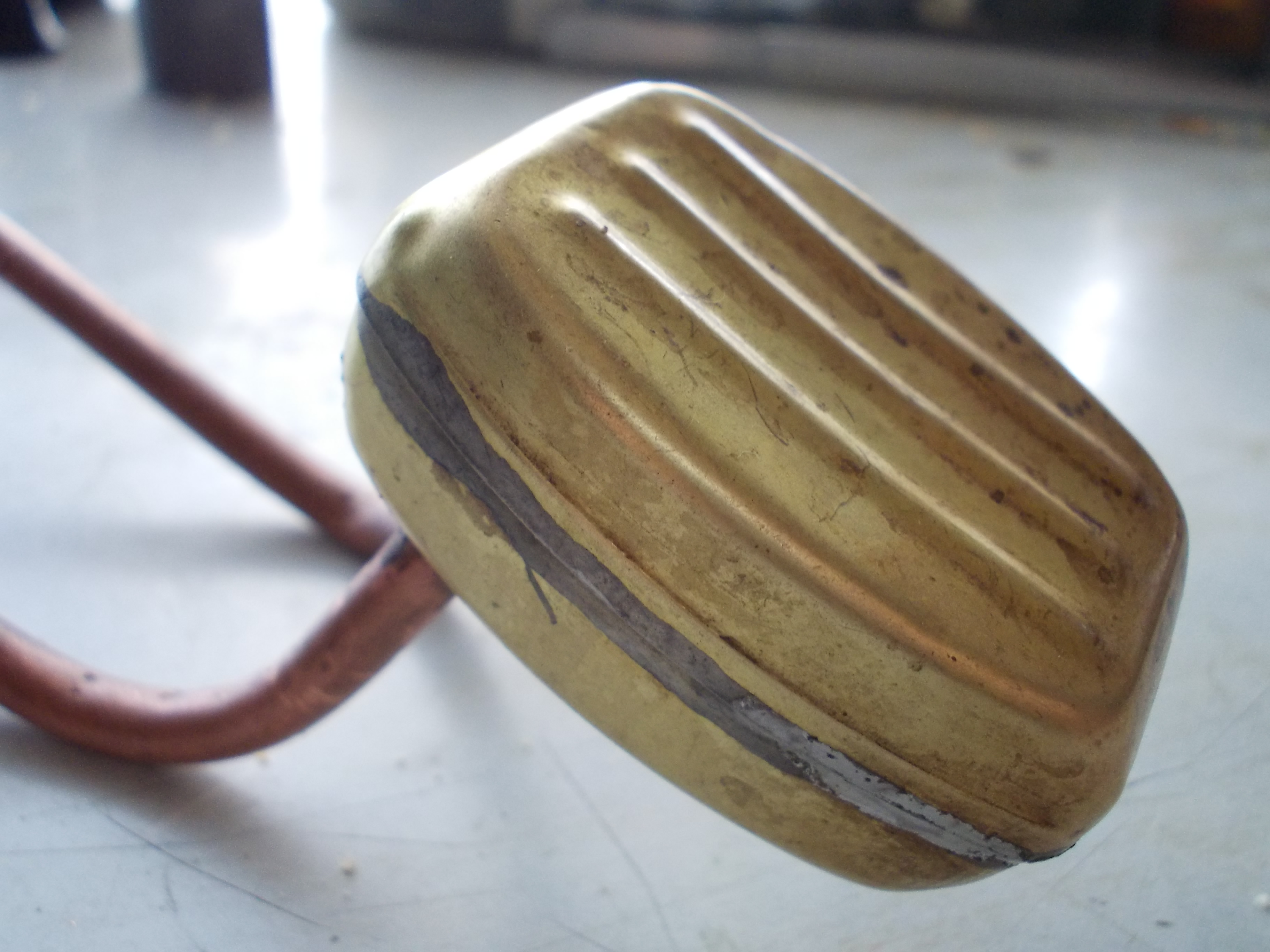

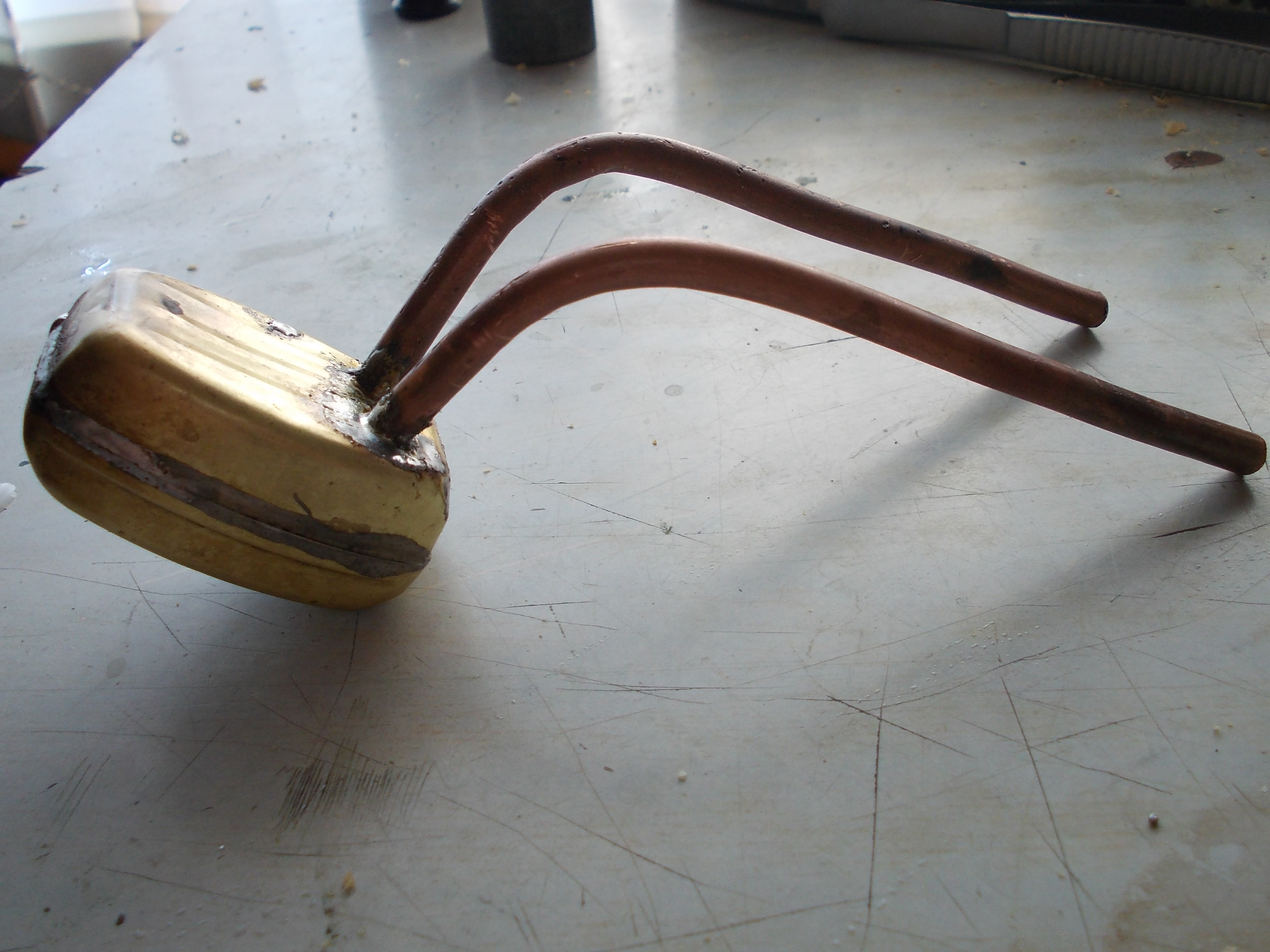

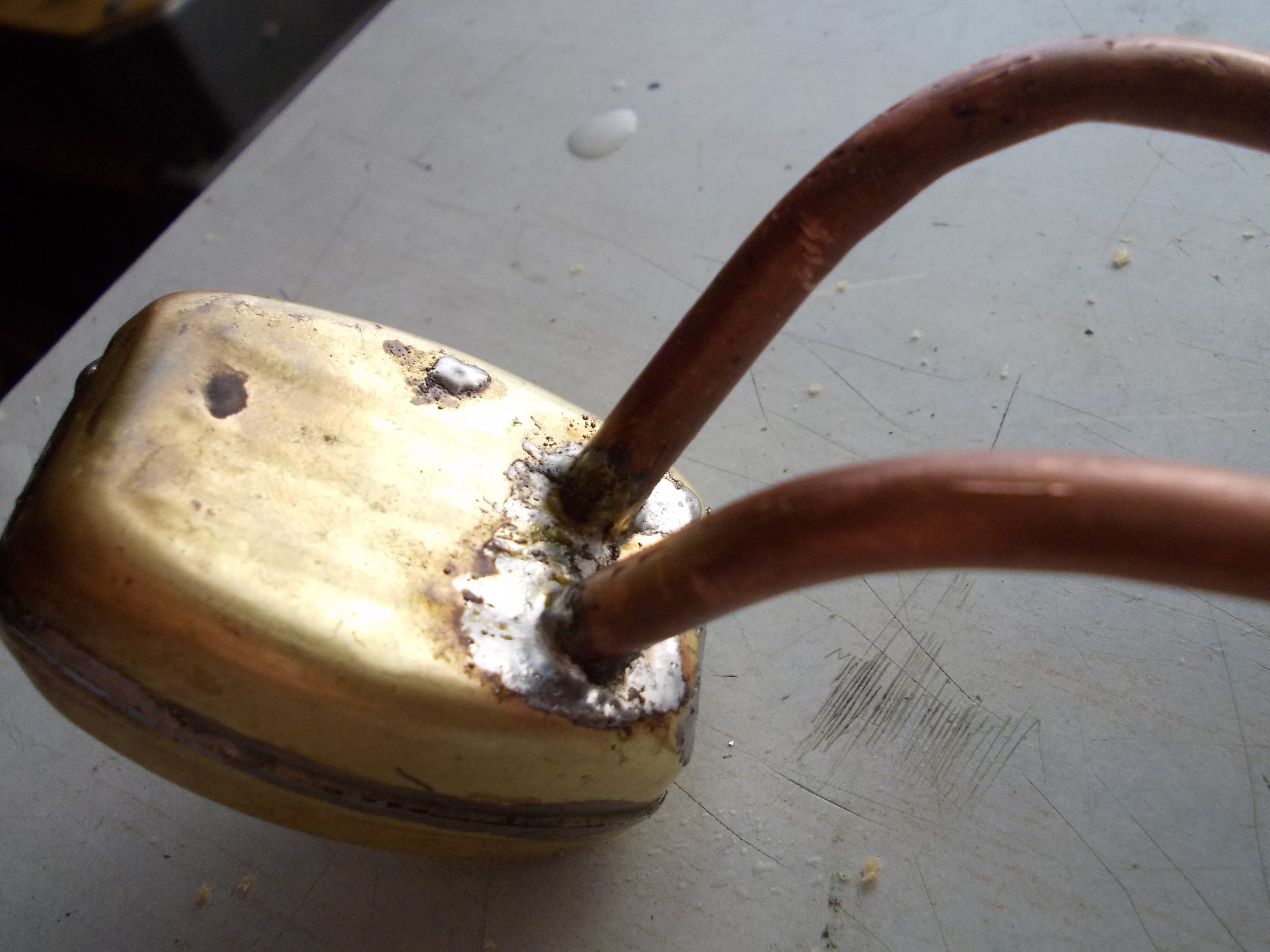

вот он мой паропульсир, диаметр трубок и длина для такого котла явно маловаты....

Добавлено спустя 1 минуту 25 секунд:
там ещё крючок был на котором он висел и куда игла вставлялась, но я его отпаял

Добавлено спустя 3 часа 29 минут 16 секунд:

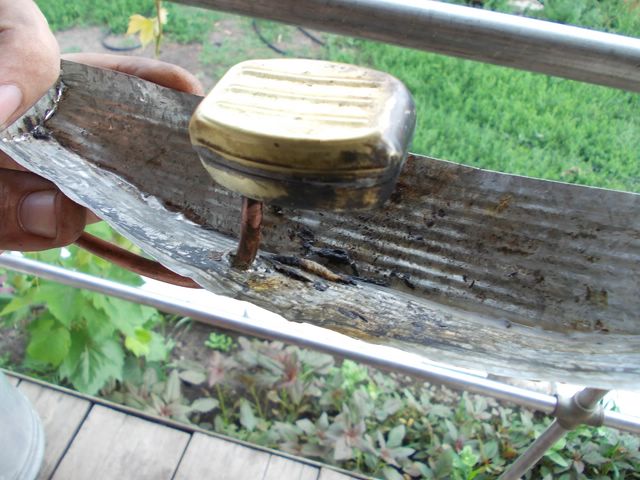

спаял жестяную лодочку водоизмещением грамм 150, поставил двиг, лодочка усела сильно, до края оставалось 4 мм, испытывал на улице в баке, питал древесиной под весом которой лодочка ещё села на 2 мм, тягу двига недооценил, плыла довольно быстро, подул ветер и сдул пламя, котёл мгновенно втянул воду что совсем усадило лодочку и "титаник" пошёл ко дну :lol:

**Vovan** » 17 июл 2013, 00:50

Просто в тему :oops:

Юрий Медведев познакомил меня с чудесной игрушкой паровым катером, практически реактивным, работавшим от нагрева свечкой, которая устанавливалась под "паровой котёл". Котёл представлял собой плоский бачок из тонкого металла, а верхняя часть бачка была простой фольгой. Две трубочки выходили снизу из бака за корму катера. По одной трубке подсасывалась свежая вода, а по другой выбрасывался пар и горячая вода, создавая реактивную движущую силу. Запускали катер у Медведевых в большой ванне, загибали руль и катер кружил в ванне, фольга бачка, то нажимая на содержимое бачка, то поднимаясь вверх в "подсосе", издавала звуки, похожие на механический стрекот, который имитировал работу настоящего двигателя! Больше никогда в своей жизни я подобных игрушек не видел. Может быть их выпуск запретили, чтобы не возникало пожарной опасности – свечка горела натуральным пламенем.

(источник http://www.proza.ru/2012/01/14/55)
У меня такой катер был, описан очень точно. Игрушка выпуска середины 60-х годов прошлого века и стОила 80к

(хотя судя по ссылке это описание от 39-40г.г.!!!) В оригинале внешний размер толщины бачка не больше 3мм. Бачек имел форму "раздвинутой" окружности (ну типо эллипс, только не совсем...) размером примерно ~50х30х3мм.
ИМХО чем больше прогреваемая в ед. времени площадь которая позволяет закипеть воде, тем выше эффективность. Поэтому: тонкий, плоский бачек с крышей-мембраной.

**elmot** » 17 июл 2013, 01:05

Sergei3090 писал(а): подул ветер и сдул пламя, котёл мгновенно втянул воду что совсем усадило лодочку и "титаник" пошёл ко дну

Взрыв котла на пароходе "Lucy Walker" в 1844 году...

**Sergei3090** » 17 июл 2013, 02:20

Vovan писал(а):ИМХО чем больше прогреваемая в ед. времени площадь которая позволяет закипеть воде, тем выше эффективность. Поэтому: тонкий, плоский бачек с крышей-мембраной.

как и у любого котла собственно

elmot писал(а):

Очень похоже

------------
таки думаю что котлёл должен быть плоский, трубки тонкие диаметром где-то 5-7мм.....
кстати про мембрану... в духовках старых плит в качестве отражателя бывает тонкая лужёная жесть, паяется, но я её кудато проср... задевал

**Sergei3090** » 17 июл 2013, 18:43

Кто нибудь знаком с продувкой через поршень в 2т ДВС? мне бы хотелось узнать больше про такие, я собираюсь делать такой...
только продувка будет через поршень и выпускной клапан, почти как в Гноме

Добавлено спустя 20 минут 1 секунду:

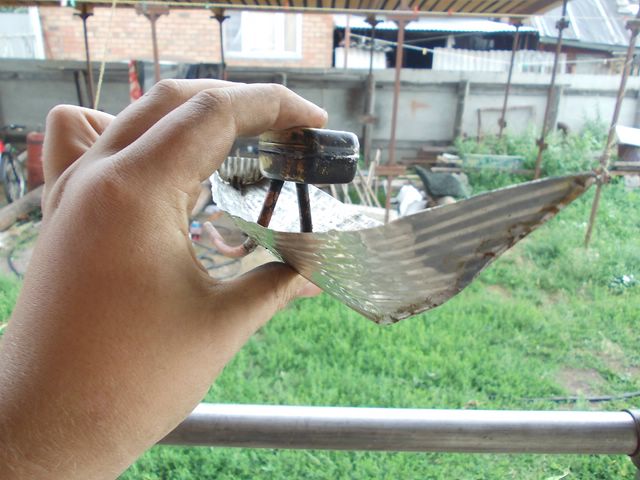

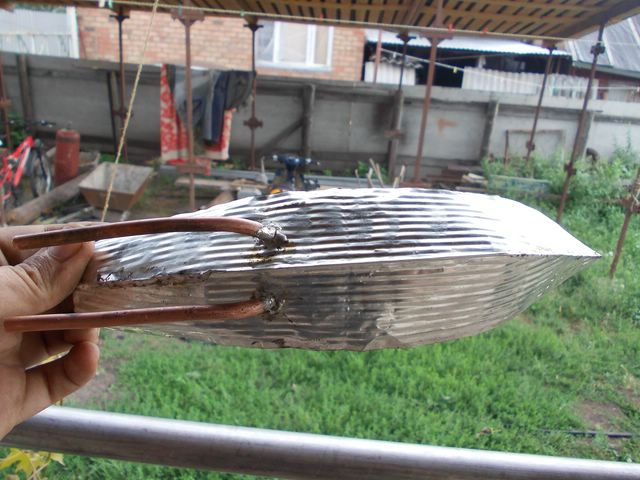

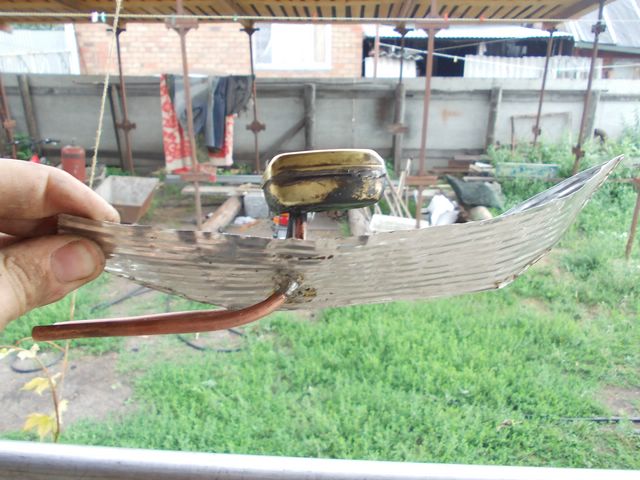

вот мой "Леонтий Копчёный"

сама лодочка из банки из под ананасов

**Plastilinstyle** » 18 июл 2013, 23:10

Сегодня запаял, наконец, баночку Стирлинга

сделал мембранку, разогрел нижнюю часть двигателя, мембранка раздулась, при поднятии штока вверх немного(совсем немного, чуть-чуть) увеличилась в объеме. Жить, то есть работать будет :wink:

Мембранку (сделана из шарика) изделаю из пакетика или тоненького маленького воздушного шарика.
Фоток пока нет, за вчерашнюю ночь заржавел, скотина :cry:

я не до паял, оставил на сегодня, т.к. он :cry:

оставался не герметичным, решил его не мыть.
Теперь он ржавый, испортило весь вид

Лодочки у вас прикольные :good:

но только свой бассейн надо иметь для такой, а то интереса нет в ведре пускать

**Sergei3090** » 19 июл 2013, 03:13

Мои бы видел :cry:

так что не жмись,допаяешь нам сюда клади фоты

**MegaBIZON** » 19 июл 2013, 12:47

Ишь понапаяли тут всякого ))
А де тада видос с копчёным?

**Павел_Сергеевич** » 20 июл 2013, 21:10

Всем привет! читал долго тему, не выдержал. хочу выложить свою идею. К сожалению практика сейчас почти не возможна. Вернусь к середине темы, движек Стирлинга. А что если его совместить с тепловым насосом? http://ru.wikipedia.org/wiki/%D2%E5%EF% ... 0%F1%EE%F1
или тепловыми батареями,
http://www.windsolardiy.com/fabrichnie- ... ktori.html
для Сергея, попробуй на свой двигатель добавить магнето, а если что то делаешь из смолы и туалетной бумаги, тогда лучше купи шпатлевку, BODY со стекло шпатом, зелененькая баночка, это уже готовая смола с наполнителем, можно воять что хочешь, Робован уже видел на что она способна.)))

**Plastilinstyle** » 20 июл 2013, 23:38

Вернусь к середине темы, движек Стирлинга. А что если его совместить с тепловым насосом?

Можно. Вообще, если приводить в действие двигатель Стирлинга другим двигателем(электро/бензо и т.д.) то на головке, которую мы разогревали получим холод.

Добавлено спустя 4 минуты 2 секунды:

Мои бы видел так что не жмись,допаяешь нам сюда клади фоты

Я походу немного вас задержу, не в состоянии пока-заболел, температура 38.5 :cry:

надо допаивать, ещё через 9 дней улетаю в Чехию,

а потом надо браться за исследование двигателей Стирлинга на примере мощной и красивой модельки, которую надо рассчитывать, чертить и изготавливать :wink:

**Павел_Сергеевич** » 21 июл 2013, 01:47

я имел ввиду совсем другое, для большего охлаждения или нагрева с помощью солнца. Допустим верхнюю пластину сделать из меди и большой площади, (можно еще и гофрированной), покрасить черной краской. к низу приделать алюминиевые ребра охлаждения, и поставить в холодную воду.

**MegaBIZON** » 21 июл 2013, 04:52

да стирлинг всей своей сутью на эту канитель напрашивается ))
Я ваще балдею от его потенциальных возможностей.
