Re: Часы из фоторамки

Сообщение Scorpio » 21 апр 2010, 18:56

Angel71 писал(а):как моник можно при желании, у ti нужные микры проскакивали. единственно неплохо былоб даташит на экран найти. и с разьёмом могут быть трудности (проблемно перепаять или найти такой новый).

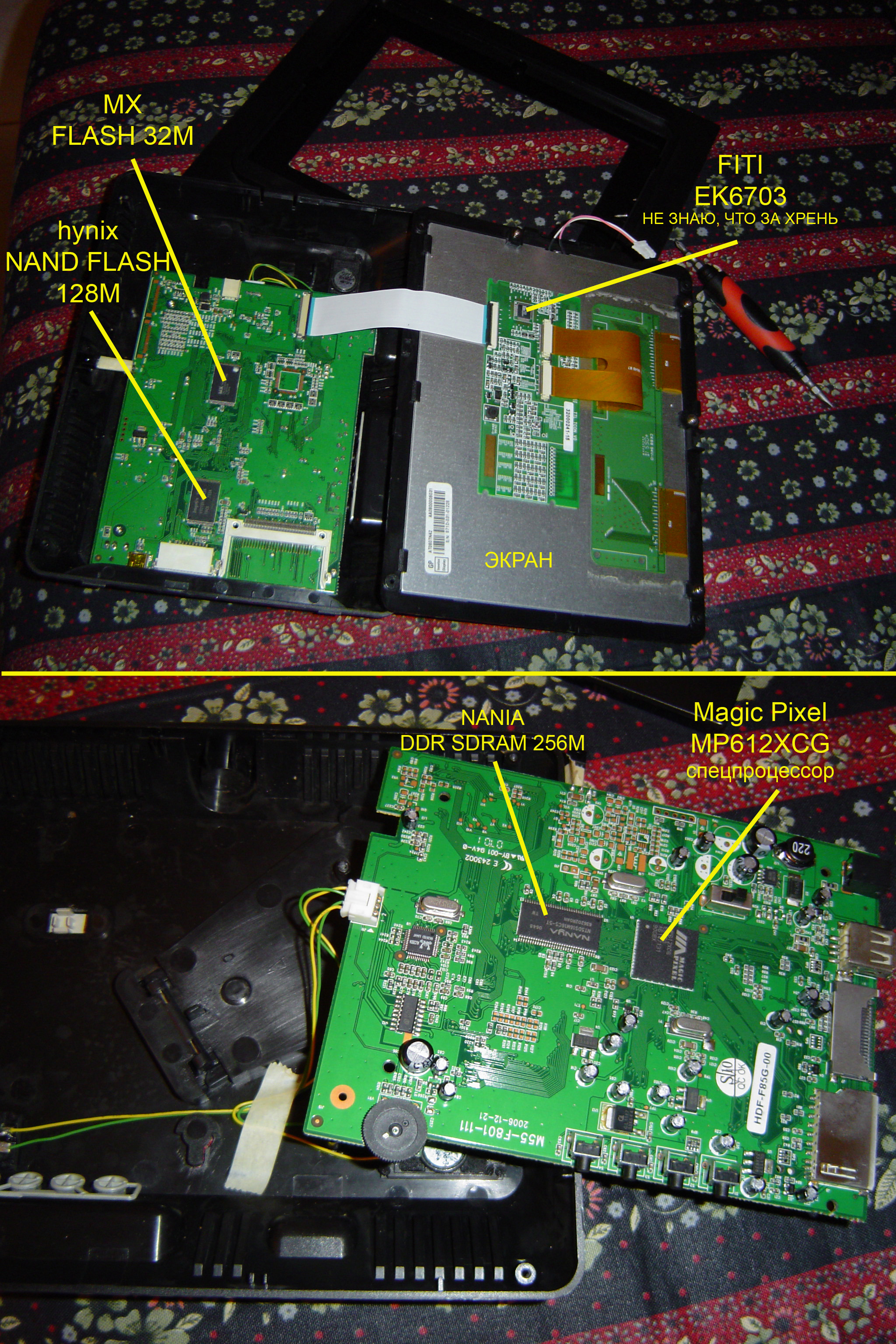

Внутренности фоторамки Diframe

Чтоб представлять, с чем имеем дело. Сборная солянка тайваньских чипов. А на процессор даташита нет даже на сайте производителя. Экранчик LCD 8", память под фотки 256М + картридер на все популярные типы карточек. Но, увы, зацепиться, чтобы сделать "чистый хак", не за что.
Аватара пользователя
Scorpio

Сообщения: 1554
Зарегистрирован: 30 сен 2008, 18:49
Откуда: Где-то в Латинской Америке

Re: Часы из фоторамки

Сообщение Angel71 » 21 апр 2010, 19:15

FITIPOWER, с даташитами туго. китайчеги пишут, что это аналог NT39703 (http://www.trulydisplays.com/tft/init/NT39703-5%20V02%2020070608.pdf). не искал офсайт, но раз он есть, то им можно запрос отослать, обычно даташиты дают.
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Часы из фоторамки

Сообщение Scorpio » 21 апр 2010, 20:22

Angel71 писал(а):китайчеги пишут, что это аналог NT39703

похоже на правду. входов у него дохренища - без бутылки не разберешься.
Аватара пользователя
Scorpio

Сообщения: 1554
Зарегистрирован: 30 сен 2008, 18:49
Откуда: Где-то в Латинской Америке

Re: Часы из фоторамки

Сообщение Angel71 » 21 апр 2010, 21:29

утверждать не буду, но вполне возможно там обычный parallel rgb (или какой-то другой простенький стандартный интерфейс) с платы выходит. если так, то всё замурчательно - оставляем нетронутой платку на экране, а вторую (там где карта, основной чип, память...) оставляем в сторонке до лучших времён. :oops: терпения пока не хватило дальше копнуть, чтот голова сёдня в этом направлении не шибко думает.
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Часы из фоторамки

Сообщение Scorpio » 21 апр 2010, 23:21

Буду благодарен за какое-нибудь тех решение по переделке экранчика, не очень я в видеоинтерфейсах разбираюсь. На сайте FITI EK6703 обзывается, как "Digital T-CON For AV With LVDS". Из этих слов мне знакомы только Digital и AV. И вообще не очень понятно, чем просто LCD Controller отличается от LCD Timing Controller.
Аватара пользователя
Scorpio

Сообщения: 1554
Зарегистрирован: 30 сен 2008, 18:49
Откуда: Где-то в Латинской Америке

Re: Часы из фоторамки

Сообщение Angel71 » 22 апр 2010, 00:12

Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Часы из фоторамки

Сообщение MegaBIZON » 22 апр 2010, 10:00

Ну вот как всегда: сначала появляются фотки загруженных в память картинок с циферями, а теперь они, потрошытели, уже всем скопом лезут бедной рамке под кожу со своими прошыфками и даташытами :-D
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6090
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Часы из фоторамки

Сообщение galex1981 » 22 апр 2010, 10:41

Ну до прошивки фоторамки пока еще не добрались ;)
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Часы из фоторамки

Сообщение Myp » 22 апр 2010, 10:49

по номеру который на белой наклейке можно поискать даташит именно на саму матрицу а не на контроллер
там будет более общая инфа описана, типа входные сигналы и методы управления.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15936
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Часы из фоторамки

Сообщение Angel71 » 22 апр 2010, 18:26

:crazy: заманаетесь вы матрицей управлять минуя NT39703, там же дальше строковые и столбцовые драйверы. :) на входе у NT39703 обычный параллельный ргб интерфейс.

Добавлено спустя 5 минут 17 секунд:
:) вот на примере блэкфина краткое пояснение http://iosifk.narod.ru/bf_and_tft.pdf как с этим чудом работать. а так, или контроллер нужно брать (скорей всего эпсоновский) и подключать хоть к меге или арм нужен со встроенным контроллером тфт панели.
у ТС по описанию отой микры аналога (если верить тому сайту, что я откопал) rgb666, т.е. матрица 18ти битная
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Часы из фоторамки

Сообщение Scorpio » 22 апр 2010, 19:54

Спасибо. Обязательно займусь, когда время будет.
Аватара пользователя
Scorpio

Сообщения: 1554
Зарегистрирован: 30 сен 2008, 18:49
Откуда: Где-то в Латинской Америке

Re: Часы из фоторамки

Сообщение Angel71 » 22 апр 2010, 20:19

:) для упрощения понимания - подавляющее большинство матриц не содержит контроллеров, в которых есть внутренняя или внешняя память для хранения буфера(ов) изображения и которыми управляются "рисуй точку такого цвета тут" или "ану ка нарисуй мне линии линию". всё просто и со вкусом - гонят парралельно или последовательно данные на матрицу и управляют синхроимпульсами.
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Часы из фоторамки

Сообщение osc » 27 апр 2010, 18:52

Вот это подход!
719 картинок ))
Следующим этапом хака однозначно должна быть установка этой рамки на робота :D
Аватара пользователя
osc

Сообщения: 311
Зарегистрирован: 07 сен 2009, 20:06
прог. языки: c, c#
ФИО: Евгений

Re: Часы из фоторамки

Сообщение Scorpio » 27 апр 2010, 20:07

osc писал(а):Вот это подход! 719 картинок ))

Можно и 1440, чтобы фон менять, в зависимости от времени суток. Рамка все стерпит.

osc писал(а):Следующим этапом хака однозначно должна быть установка этой рамки на робота :D

Кстати, думал об этом! Есть такие маленькие экранчики в виде брелков с теми же функциями. В ручном режиме, фотки в них переставляются кнопками. Поставить такой роботу вместо морды, записать в него картинки с изображением разных эмоций, а параллельно кнопочкам подключить выходы МК. А если немного поковыряться, то можно отключать вывод изображения на время перебора картинок.
