Приятно слышать, что подобное случается и творческое стремление помогает проявить себя. Еще интереснее, что увлечение подобными вещами замечают и оценивают люди вокруг, и даже способствуют дальнейшему развитию личностного потенциала - это здорово!

Симпатяга. А главное, что собран из того, что было под рукой. Т.е. доступно каждому.

2Flyroman: Не возражаешь, если эта модель и твоя история кратенько будет описана на моем сайте как пример удачного разворота цепочки событий в жизни одного конкретного роботостроителя?

_________________
Соединяй и здравствуй.

не нашел тему про пылесосы.
в общем зацените робопылесос за 40 шт руб.
у кого то была уже такая идея. поиск базы камера и пр
http://robotronic.ru/shop/detail.php?ELEMENT_ID=22

Да можно думаю, от чего ж нельзя....приятно когда о тебе пишут приятное...

Добавлено спустя 2 минуты 53 секунды:

вот это улыбнуло...

_________________
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…

Здравствуйте.

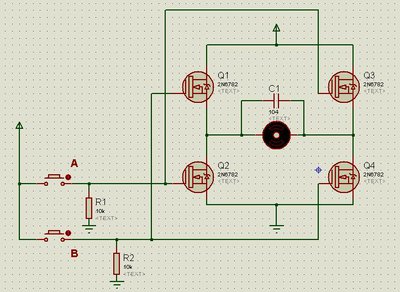

Собираю похожую фенольную "тележку", драйверы двигателей сколхозил по такой же схеме (только мосфеты другие, точно так же выломал из старой материнки, нормально крутят, не греются), возникло несколько вопросов:
1. Как организовать аппаратный ШИМ при использовании этой схемы? Пока кручу только вперед-назад, робот классно танцует под управлением Ардуины, но хотелось бы более плавных движений. Программный ШИМ использовать - как-то некошерно, при наличии кучи ШИМ-выходов. В схемах на L293D используются входы "Enable", а в эту схему куда подавать ШИМ?
2. Можно ли по точно такой же схеме, используя более мощные транзисторы, крутить, к примеру, моторы от стеклоподъёмников, или от жигулёвских отопителей? И вообще - есть ли такие "более мощные" мосфеты?

Заранее спасибо за ответы. Гуру, сильно не пинайтесь - я в электронике начинающий

1. ШИМ подавать прям на входы....
2. можно, главное транзюки чтобы бали на необходимый ток расчитаны(но желательно придержаться другой схемы, на openservo.com).....а проще стеклоподъемники релюшкой переключать...реле стоит 15-20 рублей......мощный мосфет 150-200 рублей...

_________________
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…

Спасиба

ЧИП и ДИП ?

достаточно мощный мосфет - 50р ...

_________________
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"

Duhas, а ссылочку в меня не бросите? Или хотя бы как они называются?

Вот мега-мощный мосфет
http://www.terraelectronica.ru/catalog. ... =2&PageS=1

_________________
Проект [[Open Robotics]] - Универсальные модули для построения роботов

4 мОм сопротивление канала.. радасть есть на свете )

можно подобрать более подходящий, ибо тут запас по току будет огромен.. и найти раза в 1.5-2 дешевле.. смотрим тутчто нужно, и в той же терре подбираем по ценнику

_________________
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"

что за нафиг?
как в ней открываются верхние транзисторы?
Вы о чем вообще?

Michael_K, ты про схему? А почему они не должны открываться???
Всё прекрасно открывается
Вот тому подтверждение (типа "незастреваемый свободный поиск"):

Только иногда почему-то закрываться забывает

P.S. Ну не мог не показать понимающей аудитории

да.

Я не знаю. Расскажите мне. Я для этого и спросил.
