Re: Ну вот и я глядя на вас пылесос собрал))

Сообщение boez » 29 окт 2009, 14:49

=DeaD= писал(а):Вообще, если перематывал пропорционально изменению напряжения - ток должен был сохраниться, если провод тот же.
Хотя как там с реактивным сопротивлением я не помню навскидку, может эта составляющая что-то выдала.


Не, не сохранится ток - все равно вырастет, только если оставить провод того же сечения - еще и потери вырастут. Дело в том, что поле обмотки определяется суммой токов во всех витках, если мы уменьшили их число - тому же моменту будет соответствовать больший ток. А момент у нас останется тот же, поскольку скорость осталась та же (мы пропорционально уменьшили напряжение и витки) и нагрузка та же.

Вообще перемотку 1:2 легко представить наглядно. Пусть у нас у мотора каждая обмотка - двойная. Первоначально половинки обмоток включены последовательно. Через них течет ток I, напряжение на обмотке целиком U, на каждой половинке U/2. Перемотка - это мы просто берем и включаем те же самые половинки обмоток не последовательно, а параллельно. Витков стало в 2 раза меньше, сеченте в 2 раза больше. В каждой половинке вообще ничего не меняется - те же I и U/2, поэтому ни мощность, ни скорость не меняется (если нагрузка та же самая). Но снаружи у нас получается U/2 и 2*I.
boez

Сообщения: 1974
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: Ну вот и я глядя на вас пылесос собрал))

Сообщение yak-40 » 29 окт 2009, 19:46

Вообщем так:
сам двигатель

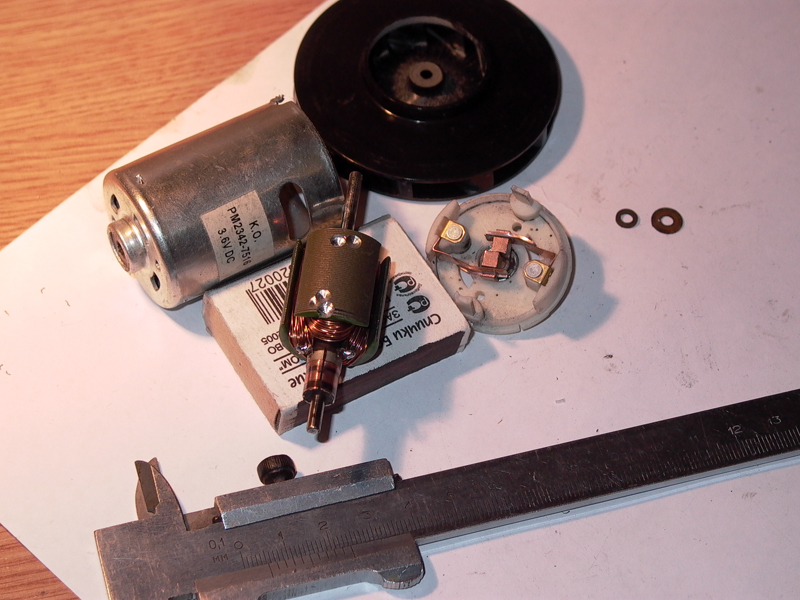

в разобранном виде

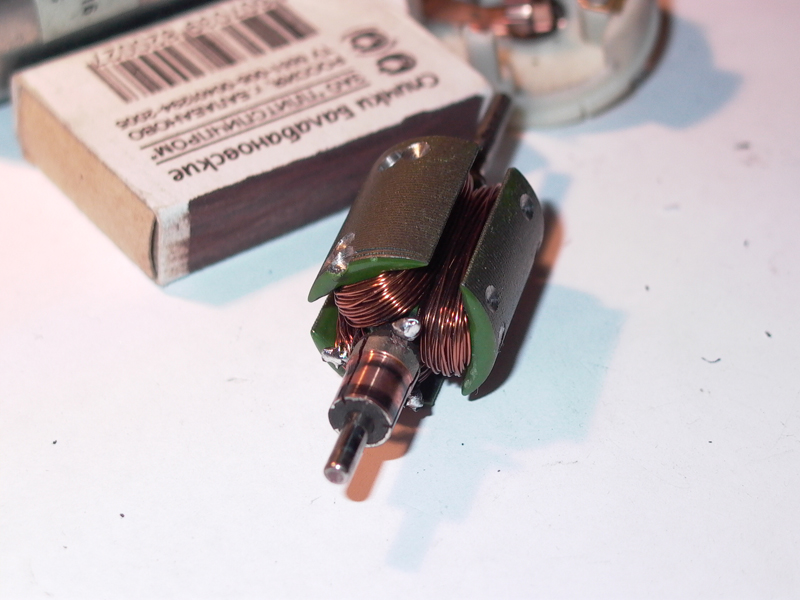

ротор

провод диаметром 0,47мм по 50 витоков в каждой обмотке :)
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Ну вот и я глядя на вас пылесос собрал))

Сообщение boez » 29 окт 2009, 21:52

Это перемотанный? А скоко какого было до того как - не помнишь?
boez

Сообщения: 1974
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: Ну вот и я глядя на вас пылесос собрал))

Сообщение yak-40 » 29 окт 2009, 21:55

Витков было в два раза меньше, а провод был в два раза толще.
Точно не помню, давно это было... :D
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец
