Re: BTbot.bluetooth controlled.

Сообщение Vooon » 17 дек 2007, 11:17

они не зря говорили о 4х линиях

2е две линии - это аппаратное управлеие потоком

на сколько помню одна говоит контроллеру, что идет прередача к нему
а вторая говорит модулю, что идет передача от контроллера

вот эту вторую и надо дергать перед передачей.

вобщем эти линии тоже соединить, тогда должно заработать

вот в этом направлении покопай
Linux user | Firefox user
Аватара пользователя
Vooon
Site Admin

Сообщения: 3324
Зарегистрирован: 09 фев 2006, 15:36
Откуда: Москва
Skype: vooon341
прог. языки: Python, C, Bash, JavaScript, C++, PHP
ФИО: Владимир Ермаков

Re: BTbot.bluetooth controlled.

Сообщение ToniPizecato » 14 мар 2008, 20:17

После продолжительного перерыва и спаленной ножки tx вернулся к проекту.

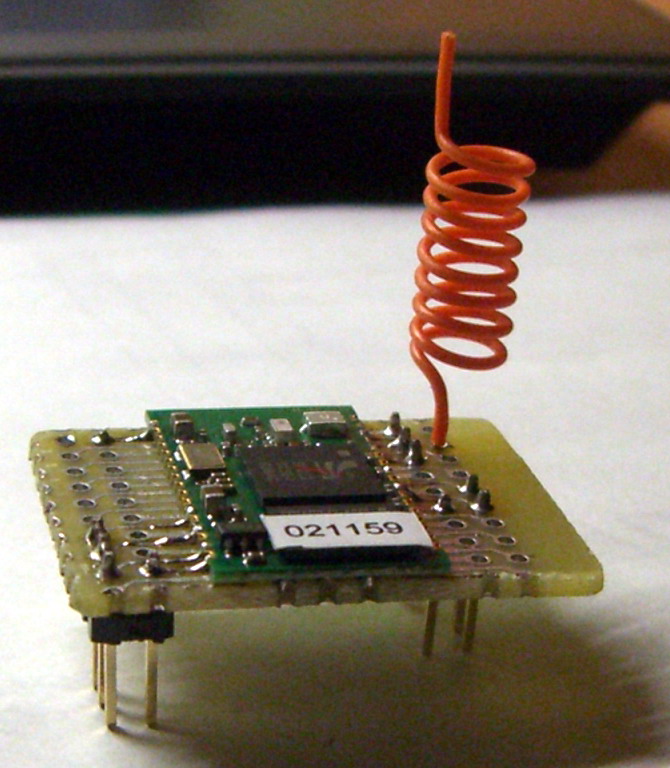

Купил еще один модуль. Выполнил его в качестве съемного модуля, чтобы не выпаивать каждый раз.


По поводу приложения на телефоне - написал простейшее. Всеми способами упростил код. Приложение находит модуль EFO и подключается к нему автоматически. Далее идет отслеживание нажатия клавиш телефона.

Стандартный модуль работает на скорости 115200. Поэтому выбрал кварц 14,7456 мгц.
Вложения
src.rar
(14.96 КиБ) Скачиваний: 95
Аватара пользователя
ToniPizecato

Сообщения: 108
Зарегистрирован: 19 фев 2007, 19:18
Откуда: msk

Re: BTbot.bluetooth controlled.

Сообщение ToniPizecato » 15 мар 2008, 14:08

Собрал на проводках без платы и подключил к самодельному переходнику usb-uart (на tf232rl), чтобы проверить работоспособность.
Комментарии к фотографиям описывают работу. Коннект удался. все работает. Остается подключить модуль к микроконтроллеру.
Вложения

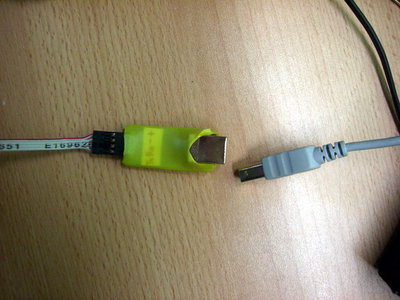

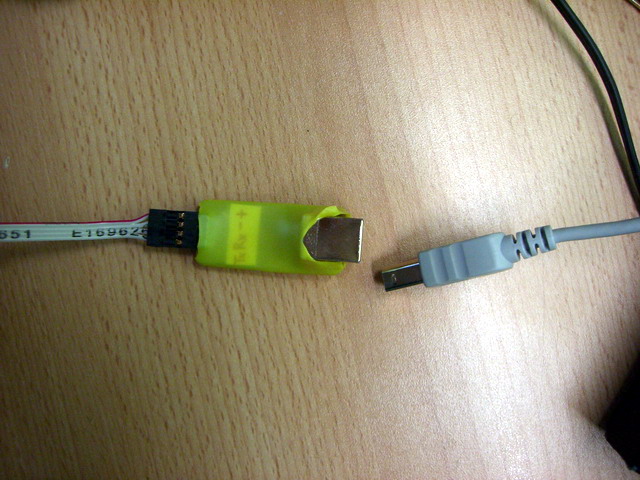

переходник usb-uart

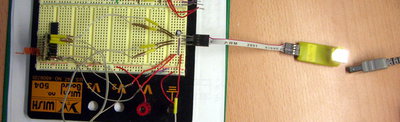

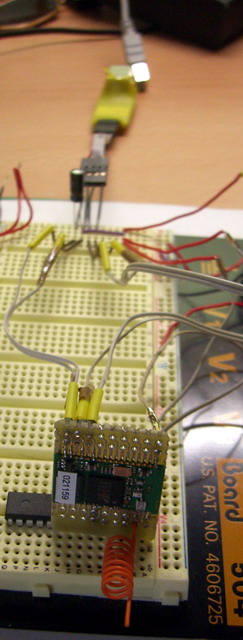

проводное соединение бт модуля и компьютера
----//----

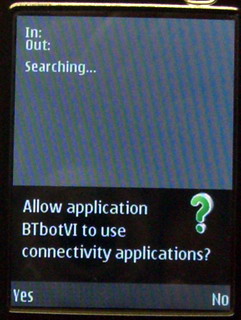

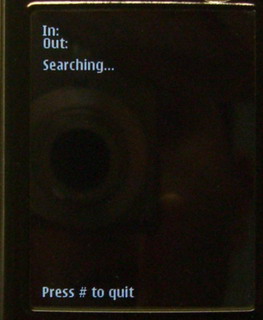

ищем блютус девайсы

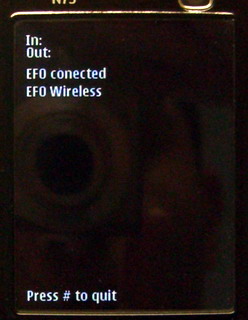

нашли EFO и автоматически подключаемся
подключены, можно работать

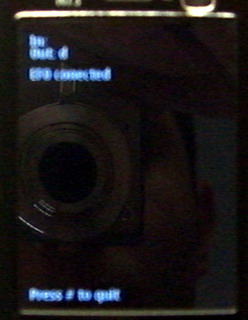

размыто получилось. нажал на кнопку "вниз" (= down = d). в телефоне Out: d
на компьютере настроил com порт, эмулированный микросхемой ft232, на работу на 115200.

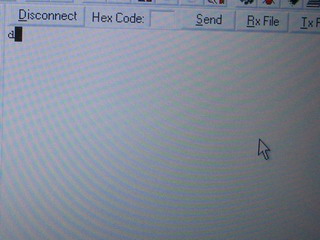

пришло d

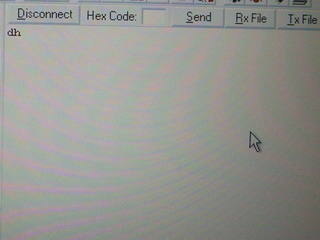

на клаве нажал на h

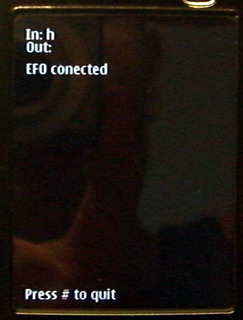

на телефон пришла h
Аватара пользователя
ToniPizecato

Сообщения: 108
Зарегистрирован: 19 фев 2007, 19:18
Откуда: msk

Re: BTbot.bluetooth controlled.

Сообщение Master » 17 мар 2008, 14:12

Круто, поздравляю.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: BTbot.bluetooth controlled.

Сообщение ToniPizecato » 18 мар 2008, 00:41

Master писал(а):Круто, поздравляю.

Спасибо.

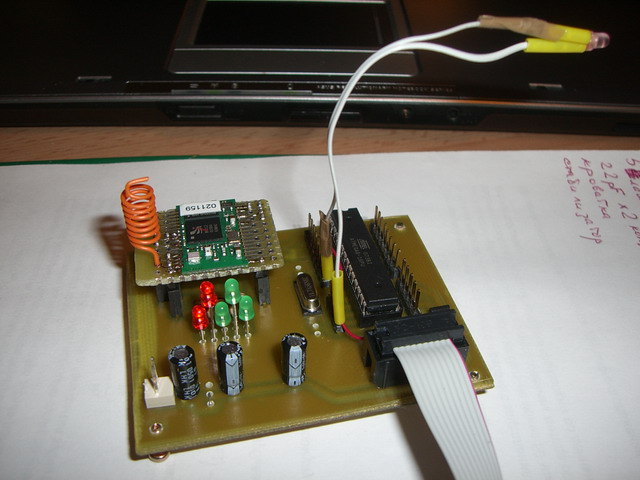

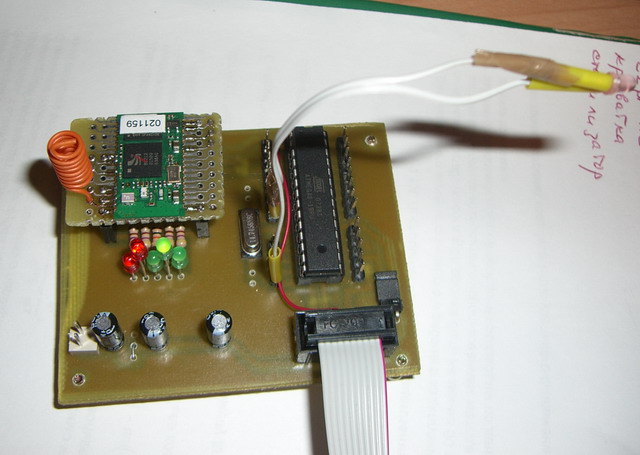

Собрал платку. поставил модуль. по нажатию любой клавиши (PORTB.0 ++) загорается лампочка.
Вложения
11.rar
Видео
(414.74 КиБ) Скачиваний: 206
Аватара пользователя
ToniPizecato

Сообщения: 108
Зарегистрирован: 19 фев 2007, 19:18
Откуда: msk

Re: BTbot.bluetooth controlled.

Сообщение ToniPizecato » 24 мар 2008, 11:25

тяп-ляп платформа.
Вложения
24032008018.rar
(1.05 МиБ) Скачиваний: 524
Аватара пользователя
ToniPizecato

Сообщения: 108
Зарегистрирован: 19 фев 2007, 19:18
Откуда: msk

Re: BTbot.bluetooth controlled.

Сообщение andrei_sela » 02 апр 2008, 12:00

Народ, а в какой среде вы пишите эти проги под телефон, я тут тоже собрался сообразить что нибуть с БТ модулем и пультом - телефоном и возникла необходимость переделать немного эту прогу.
Вообщем поделитесь ссылочкой или если нетрудно может кто нибуть скинет на почту andrei_sela<гаф-гаф>mail.ru. или если эта среда оч тяжёлая, то есть предложение встретиться и передать личноо, я обитаю в москве ;)
Заранее благодарю всех откликнувшихся на мой вопро
andrei_sela

Сообщения: 6
Зарегистрирован: 14 мар 2008, 17:39
Откуда: Москва
Skype: andrei_sela_87
прог. языки: C, asm, pascal, GML

Re: BTbot.bluetooth controlled.

Сообщение Myp » 02 апр 2008, 12:11

у вас город не заполнен
по этому ссылку на описание и требуемые программы я вам не дам

и вобще не надо ленится а пользуйтесь поиском
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15904
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: BTbot.bluetooth controlled.

Сообщение andrei_sela » 03 апр 2008, 17:01

Город - москва.
А поисковиком я нашёл только миделет-паскаль, а из него можно максимум добраться до кнопок и экрана и всё, он на большее неспособен. И по поводу "недам ссылку" - жалко или чисто из принципа мол полюбуйтесь как я умею, а вы все этого неможете, так? :x Лично я считаю что тогда это надо было бы сделать статьёй и немного не на этом форуме, даже не по этой тематике, а так что просто игрушки, но ведь форумы сделаны не для того, чтобы похвалиться, а для помощи людям, и что я такого спросил - название среды и неболее того, а ссылочку - просто если есть, найти по нпзапнию я смогу и сам. Так чтобудьте любезны уважать других!!!
andrei_sela

Сообщения: 6
Зарегистрирован: 14 мар 2008, 17:39
Откуда: Москва
Skype: andrei_sela_87
прог. языки: C, asm, pascal, GML

Re: BTbot.bluetooth controlled.

Сообщение lebaon » 03 апр 2008, 17:34

остыньте все,
просто на этом форуме традиция заполнять профиль :wink:
указывая город.
Аватара пользователя
lebaon
Безбашенный Теоретик

Сообщения: 1137
Зарегистрирован: 07 янв 2006, 18:30
Откуда: Подмосковье

Re: BTbot.bluetooth controlled.

Сообщение Myp » 03 апр 2008, 17:40

andrei_sela писал(а):Так чтобудьте любезны уважать других!!!

мы вас очень уважаем, и всю информацию для вас бережно собираем и храним на форуме
а вы пришли с претензиями, выньте да положте, хочу ссылку


правила читали при регистрации?
там написано
5.1.5. После того как вы выбрали раздел, не торопитесь создавать тему. Весьма вероятно, что ваш вопрос обсуждался ранее. Воспользуйтесь поиском ПО форуму. При этом последовательно совершите фильтрацию по нескольким подходящим ключевым словам.

открываете поиск и ищете тему в которой написано какие программы нужны для того чтобы написать ява приложения для мобилы, и даны ссылки на эти программы и дана готовая ява программа с исходником.

уважайте и вы нас, соблюдая правила.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15904
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: BTbot.bluetooth controlled.

Сообщение ToniPizecato » 03 апр 2008, 21:18

прочтите эту тему. там написано что как устанавливать.
viewtopic.php?f=40&t=3230&start=0

последняя редакция программы. папку в архиве можно открыть как папку с проектом в Net beans 6.
Вложения
BTbotVI.rar
(266.97 КиБ) Скачиваний: 226
Аватара пользователя
ToniPizecato

Сообщения: 108
Зарегистрирован: 19 фев 2007, 19:18
Откуда: msk

Re: BTbot.bluetooth controlled.

Сообщение sub_null » 19 апр 2008, 01:31

Скажите а как вообще припаиваются такие вещи, как этот bluetooth модуль? Я не вижу торчащих ножек.
sub_null

Сообщения: 57
Зарегистрирован: 20 мар 2006, 00:53
Откуда: ukraine

Re: BTbot.bluetooth controlled.

Сообщение Vooon » 19 апр 2008, 01:58

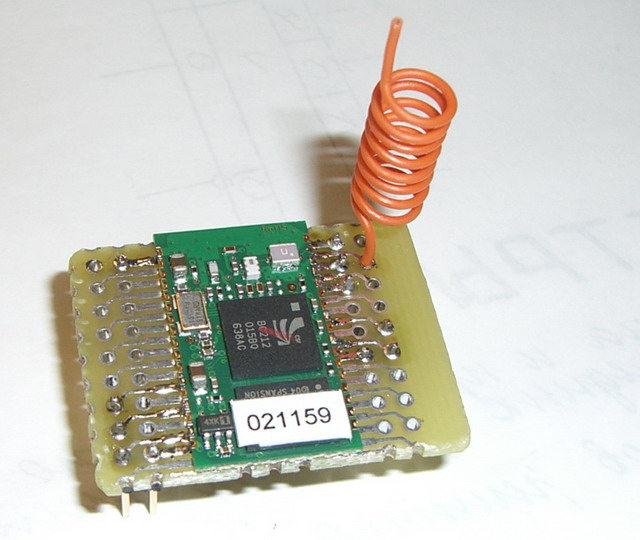

по бокам идут полукруглые выемки с метализацией
это и есть "ноги" модуля
Linux user | Firefox user
Аватара пользователя
Vooon
Site Admin

Сообщения: 3324
Зарегистрирован: 09 фев 2006, 15:36
Откуда: Москва
Skype: vooon341
прог. языки: Python, C, Bash, JavaScript, C++, PHP
ФИО: Владимир Ермаков

Re: BTbot.bluetooth controlled.

Сообщение avr123.nm.ru » 19 апр 2008, 08:48

ToniPizecato, спасибо тебе большое за твой труд !
