Re: ЧПУ из "хозмага"

Сообщение Madf » 05 июл 2017, 19:12

Проблема пробника в том, что его нужно как-то совмещать потом с высотой фрезы (вносить поправки), так задротствовать можно до бесконечности. В этом плане конечно PCB в разы упращает процесс с своей металлизацией.
Нужен пробник совмещенный с патроном фрезы или покупать специальные фрезы с кольцами.
А вообще пробники как правило юзают для сканирования...
Madf

Сообщения: 2906
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: ЧПУ из "хозмага"

Сообщение ilalexey » 05 июл 2017, 20:17

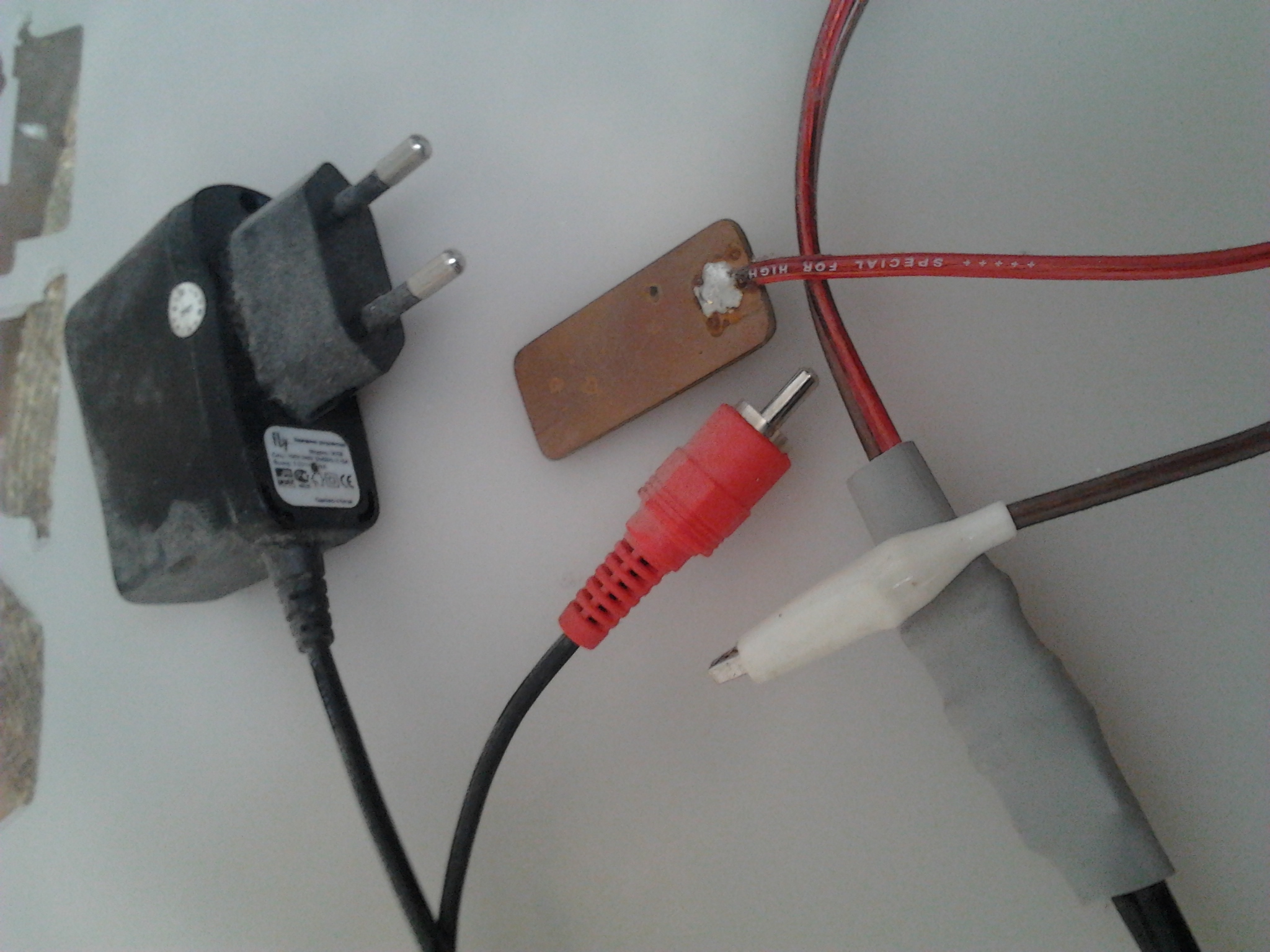

Самая чёткая штрыкачка с опторазвязкой и триггером. Если поле уменьшить, то и карту высот можно делать.

Добавлено спустя 34 минуты 26 секунд:
Слово в сторону штрыкачки(на мой взгляд):
Платка окисляется - это минус. Контакт произойдёт только при усилии. Фреза отталкивает фрезеруемый металл. Короче, платка для фрезы - чётко.
Контактник на 6-ти шарах для поврхности - перебор. Для отверстий - гуд.
Вложения
2017-07-05 18.39.39.jpg
Аватара пользователя
ilalexey

Сообщения: 2524
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: ЧПУ из "хозмага"

Сообщение Angel71 » 05 июл 2017, 20:32

Madf, загрязнения датчика, материал и форма поверхности могут плохо сказаться на данных с датчика, а некоторые иногда ещё и творят чуеса "сообразительности". т.е. чем проще и надёжней датчик, тем лучше. не обязательно же прям такой, взять за основу принцип.
Аватара пользователя
Angel71

Сообщения: 9929
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: 1

Re: ЧПУ из "хозмага"

Сообщение robovan » 06 июл 2017, 21:37

Отдал ЧПУ заказчику, все))) пусть радуется.
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1534
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: ЧПУ из "хозмага"

Сообщение ilalexey » 06 июл 2017, 21:43

Ну ты хоть ошибку свою понял?
Аватара пользователя
ilalexey

Сообщения: 2524
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: ЧПУ из "хозмага"

Сообщение robovan » 06 июл 2017, 23:16

Не))) что за ошибка? Что то в конструкции?
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1534
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: ЧПУ из "хозмага"

Сообщение ilalexey » 06 июл 2017, 23:29

То, что для себя родного, нужно было в неделю уложиться. А на сторону.. хрен с ним, и полтора года не жалко :D
Короче, ты приоритеты попутал :)
Аватара пользователя
ilalexey

Сообщения: 2524
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: ЧПУ из "хозмага"

Сообщение robovan » 06 июл 2017, 23:38

:D для себя родного не платят а за тот платят)) а кушать хотицоо :oops:

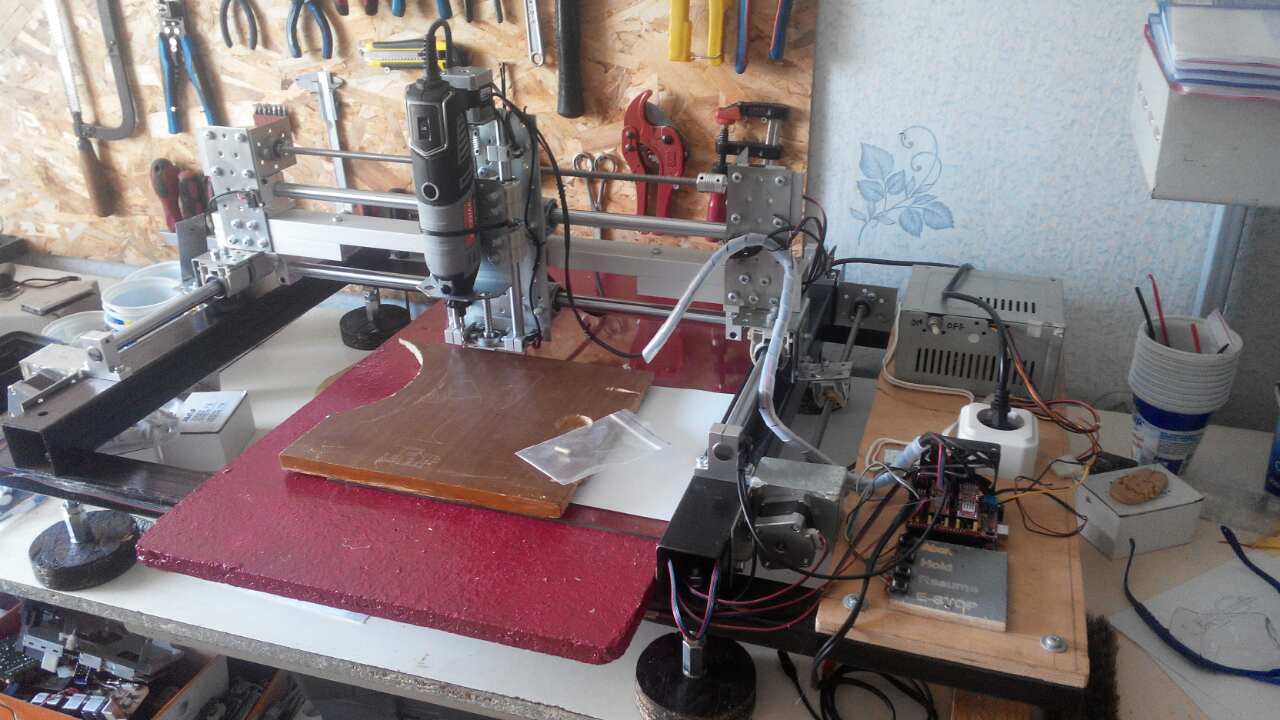

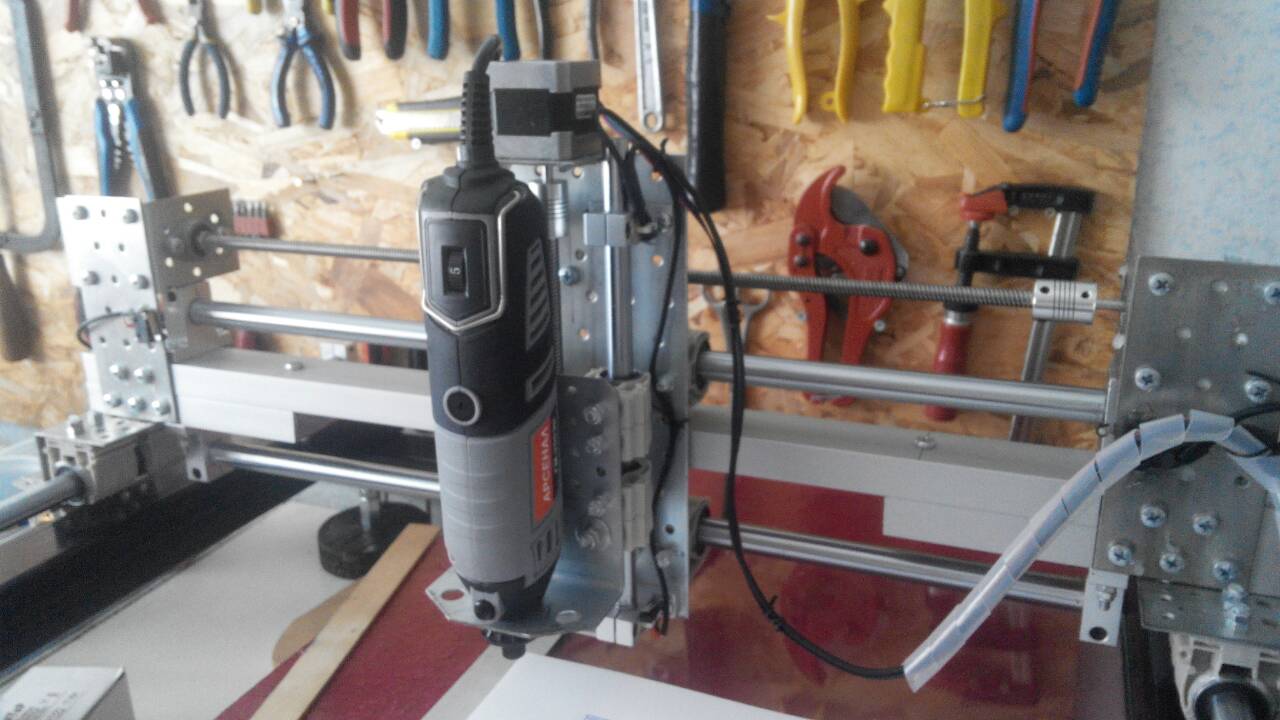

Вот уже с новой бормашинкой
Вложения
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1534
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: ЧПУ из "хозмага"

Сообщение ilalexey » 06 июл 2017, 23:59

robovan писал(а):для себя родного не платят а за тот платят)) а кушать хотицоо

Из за таких отговорок и бегаем голодными.
Еслиб мысль работала "на себя родного", пузо было бы полным.
Аватара пользователя
ilalexey

Сообщения: 2524
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: ЧПУ из "хозмага"

Сообщение robovan » 07 июл 2017, 01:32

о ну так если бы да кабы)))
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1534
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: ЧПУ из "хозмага"

Сообщение robovan » 08 июл 2017, 00:47

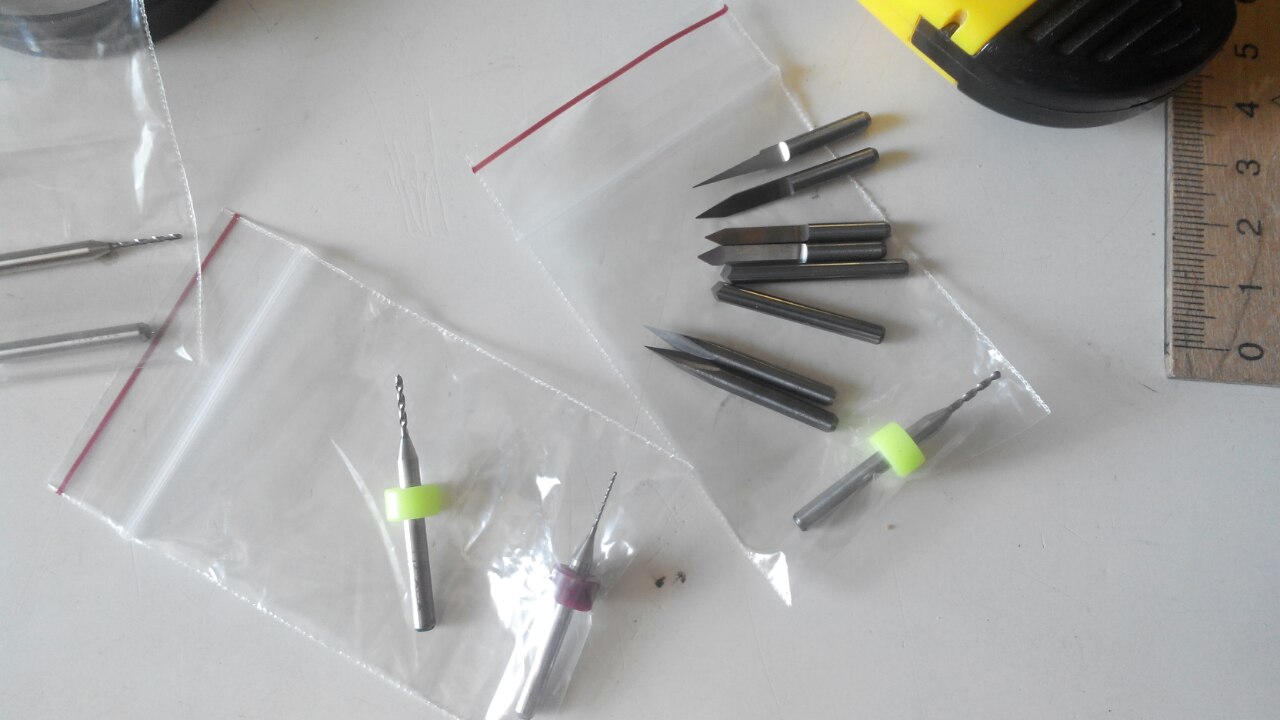

Приехали фрезы всякие разные, часть на этот станок, часть буду на буратино юзать. :D
Вложения
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1534
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: ЧПУ из "хозмага"

Сообщение Madf » 09 июл 2017, 10:20

тупятся они быстро на высоких оборотах и/или твердых материалах :(
Madf

Сообщения: 2906
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: ЧПУ из "хозмага"

Сообщение Angel71 » 09 июл 2017, 13:45

качественные твердосплавные фрезы для работы по камню, металлу или твёрдым породам дерева и стоят же подороже. начинать тренироваться сразу с более дорогих фрез с ограниченным бюджетом идея не очень - даже качественные фрезы можно легко и быстро сломать или затупить, выставив неправильные настройки или не обеспечив достаточное охлаждение.
Аватара пользователя
Angel71

Сообщения: 9929
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: 1

Re: ЧПУ из "хозмага"

Сообщение robovan » 09 июл 2017, 14:38

Та для меня и эти золотые))))
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1534
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: ЧПУ из "хозмага"

Сообщение Angel71 » 09 июл 2017, 15:15

твердосплавные и со всякими модными обработками/напылениями легко могут стоить $10, $20, $30, $50,.. :) когда они действительно понадобятся, тогда и стоит начинать коситься в их сторону, спрашивать у более опытных, какие лучше подходят под задачу, где и по чём покупать (не пугайси, смотря что обрабатывать нужно - качественные не обязательно стоить будут десятки баксов), какие нюансы работы с ними и т.д.
на али введи "cnc mill 10pcs" - там много наборчиков по 5-10$. есть и по несколько баксов за фрезу. да, фень-хрень и не очень для обработки твёрдых материалов, ну так с поправкой на обрабатываемый материал и необходимость сначала потренироваться, могут быть вполне приемлимыми.
Аватара пользователя
Angel71

Сообщения: 9929
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: 1
