ЧПУ из "хозмага"

Наше хобби — конструировать и программировать.
Демонстрация готовых роботов и устройств построенных своими руками.

Re: ЧПУ из "хозмага"

Сообщение robovan » 04 июл 2017, 12:57

Так вылез первый косяк)))) сегодня активировал в прошивке концевики, и постоянно ложное срабатывание((
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1534
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: ЧПУ из "хозмага"

Сообщение Madf » 04 июл 2017, 13:46

ох ща тя народ слопает за такие слова)
Madf

Сообщения: 2957
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: ЧПУ из "хозмага"

Сообщение robovan » 04 июл 2017, 16:27

та я думаю... буду разбираться

Добавлено спустя 41 минуту 27 секунд:
Я вот думаю может провод экранированный взять?
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1534
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: ЧПУ из "хозмага"

Сообщение Madf » 04 июл 2017, 16:40

Вообще чудеса, всё странно, не должна тупая конопка на проводе срабатывать (на цифровом входе МК).
Если факт имеет место быть, то:

- кнопки окислились (контакты);
- изначально бракованные;
- схема ввода в МК какая-то странная.

А вообще, по феншую если делать, то там надо ёмкости мелкие вешать на кнопку...
Если в качестве концевика используется что-то вроде магнитных или оптических датчиков, то точно проблема вводе данных...
Madf

Сообщения: 2957
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: ЧПУ из "хозмага"

Сообщение Dmitry__ » 04 июл 2017, 16:45

robovan писал(а):Я вот думаю может провод экранированный взять?

Скорее всего не стоит резистор подтяжки на концевике.
Посмотри тут, поиском "подтяжка".
R1, R2, C1 это защита от импульсных помех. Внутренней подтяжки к +5В микроконтроллера маловато поэтому добавлен резистор R1.

http://www.cnc-club.ru/forum/viewtopic.php?f=41&p=314324
Аватара пользователя
Dmitry__

Сообщения: 7441
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: ЧПУ из "хозмага"

Сообщение robovan » 04 июл 2017, 18:26

Спасибо огромное добрые люди:)
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1534
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: ЧПУ из "хозмага"

Сообщение ilalexey » 04 июл 2017, 20:31

Получилось?
Аватара пользователя
ilalexey

Сообщения: 2563
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: ЧПУ из "хозмага"

Сообщение robovan » 04 июл 2017, 21:38

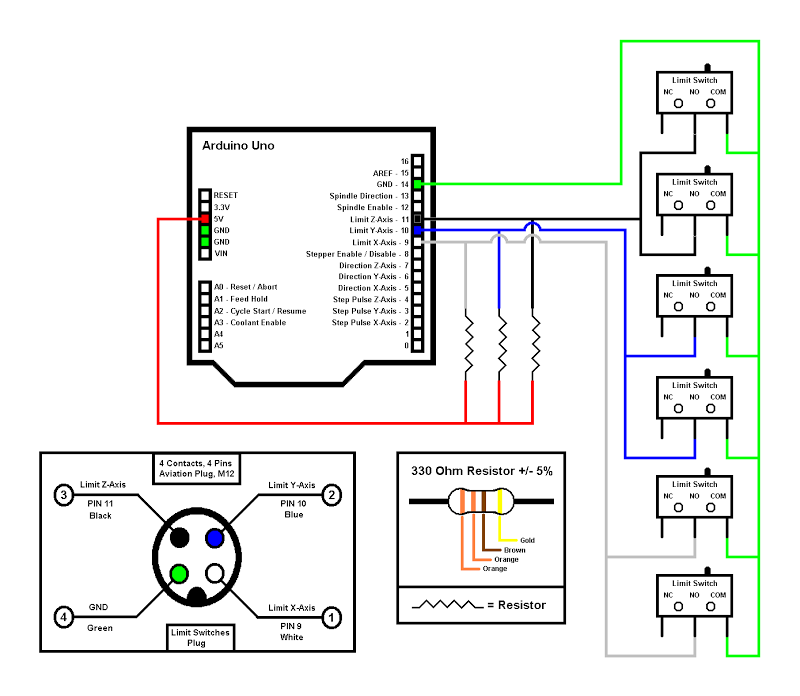

Да я сделал такую схему с подтягивающими резисторами, и экранированными кабелями. только резисторы 1КОм

Добавлено спустя 1 минуту 4 секунды:
так же сегодня подсоединил Zщуп, все работает, сбоев пока не заметил.

Добавлено спустя 12 минут 51 секунду:
Вы вот скажете ну нафига тебе эти танцы с бубном, но я его сейчас отдам и все больше не увижу( я надеюсь) Вот хочется все попробовать и поиск "дома" и построение карты высот))
Вложения
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1534
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: ЧПУ из "хозмага"

Сообщение ilalexey » 04 июл 2017, 21:52

robovan писал(а): построение карты высот

Думаешь "обизянки" с таким справятся?
Мне ни разу это не понадобилось.
Аватара пользователя
ilalexey

Сообщения: 2563
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: ЧПУ из "хозмага"

Сообщение robovan » 04 июл 2017, 22:27

Обизянки хоть бы не ушатали станок))) потому концевики ставил вдруг спасут
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1534
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: ЧПУ из "хозмага"

Сообщение ilalexey » 04 июл 2017, 22:37

Чем они спасут? Нипанятно.
Обизянки вынесут мозг так или иначе. И ни чем ты не застрахуёшся.
Мне одинокая тётенька после сорока, со своим капучинатором, выносила мозг, что мол бульбочки не те в молоке(не мыла дырочку подсоса воздуха).
Аватара пользователя
ilalexey

Сообщения: 2563
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: ЧПУ из "хозмага"

Сообщение robovan » 04 июл 2017, 23:30

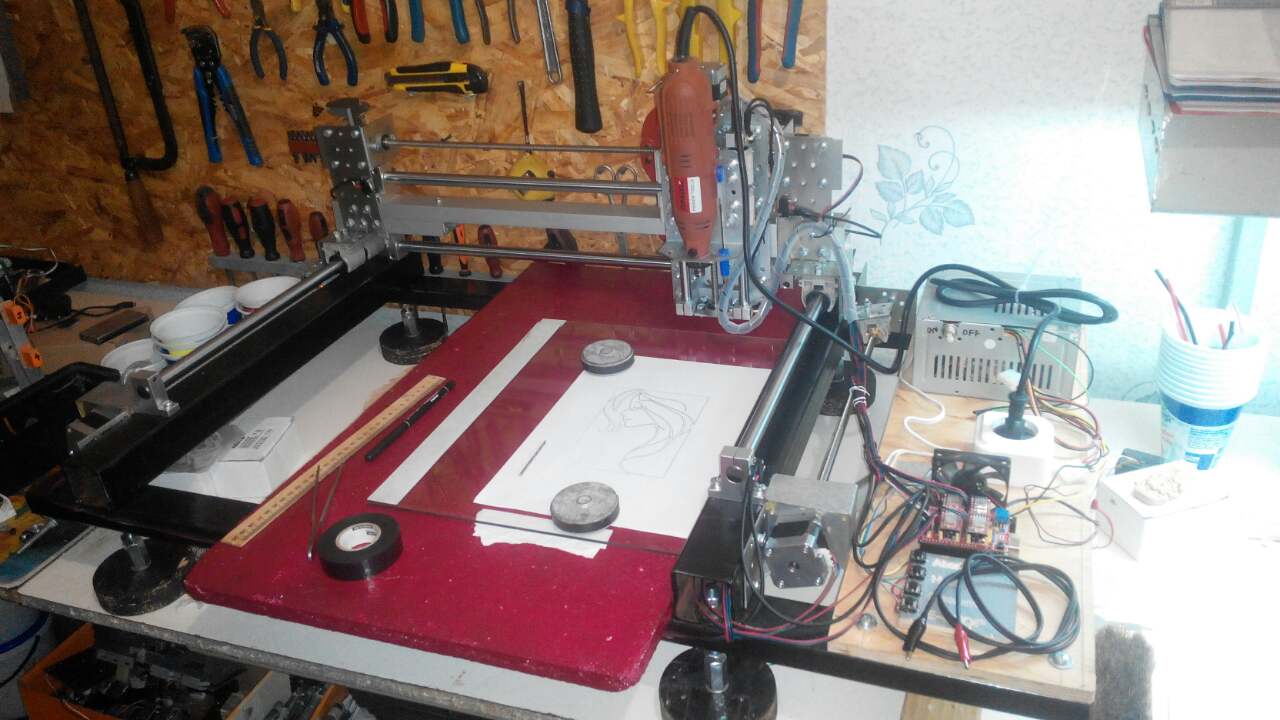

Щас так выглядит

Добавлено спустя 1 минуту 20 секунд:
ilalexey писал(а):Чем они спасут? Нипанятно.
Обизянки вынесут мозг так или иначе. И ни чем ты не застрахуёшся.
Мне одинокая тётенька после сорока, со своим капучинатором, выносила мозг, что мол бульбочки не те в молоке(не мыла дырочку подсоса воздуха).

Боже не надо только про бабулек. Они мне на прошлой работе пол жизни сьели :(
Вложения
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1534
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: ЧПУ из "хозмага"

Сообщение robovan » 05 июл 2017, 10:39

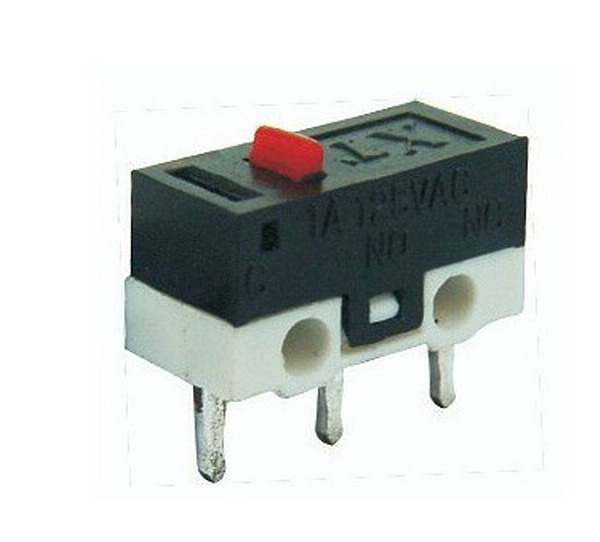

у меня вопрос к знатокам, а можно ли использовать микрик при построении карты высот? когда материал допустим пластик.
Вложения
3 Pin  Mouse Switch.jpg
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1534
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: ЧПУ из "хозмага"

Сообщение Madf » 05 июл 2017, 12:13

я думаю от кнопки к кнопке большие расхождения будут и непонятно насколько надежен её механизм
лучше из соседней темы взять высотомер оптический
Madf

Сообщения: 2957
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: ЧПУ из "хозмага"

Сообщение Angel71 » 05 июл 2017, 17:07

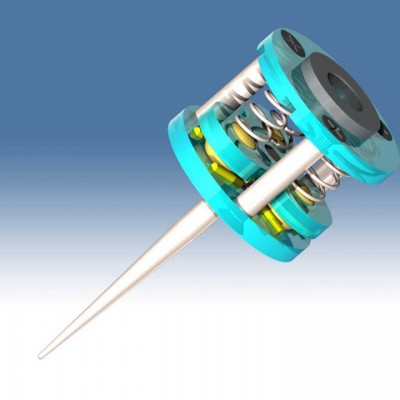

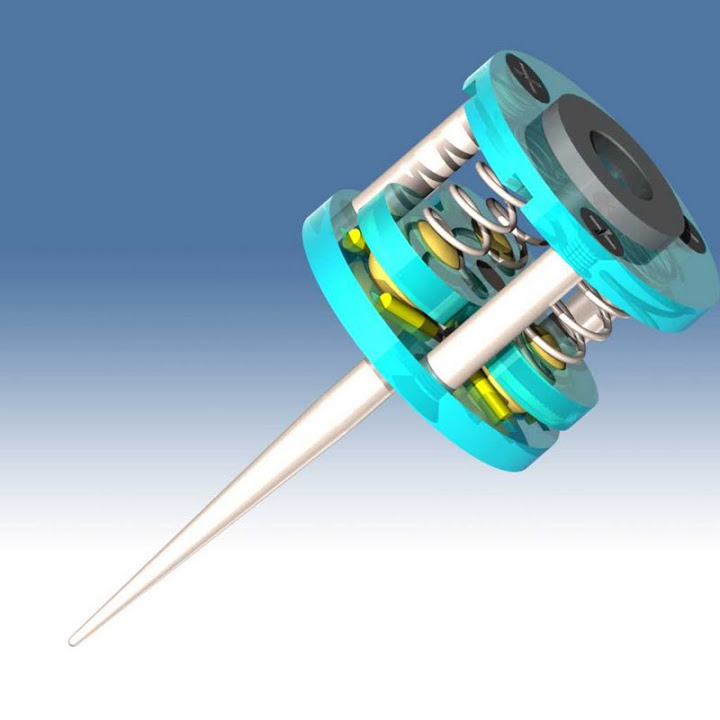

оптика легко превратится в головняк. простой контактный датчик

хоть на этом же станке и сделать.
"cnc probe"
Аватара пользователя
Angel71

Сообщения: 9976
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1
