R2D2. Из того, что было.

Сообщение SergMSV » 06 янв 2016, 16:52

Хочу представить свой полугодовой проект - R2D2.
При изготовлении использовал детали (всего вложил около 120 деталей + 110 шурупов), которые можно найти в продаже, т.е. искал что-то похожее (например, корпус - бак с куполообразной крышкой) и отсекал все лишнее ;) В итоге получилось так, что максимально использованы "готовые" детали, но не от роботов (разве что использованы колесные приводы для роботов, но и то - не по основному месту назначения, а для вращения головы).

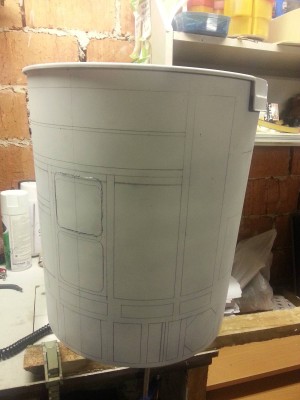

1. Масштабирование, планировка, оценка размеров деталей.

2. Первая примерка основных деталей.
Примерка основных деталей

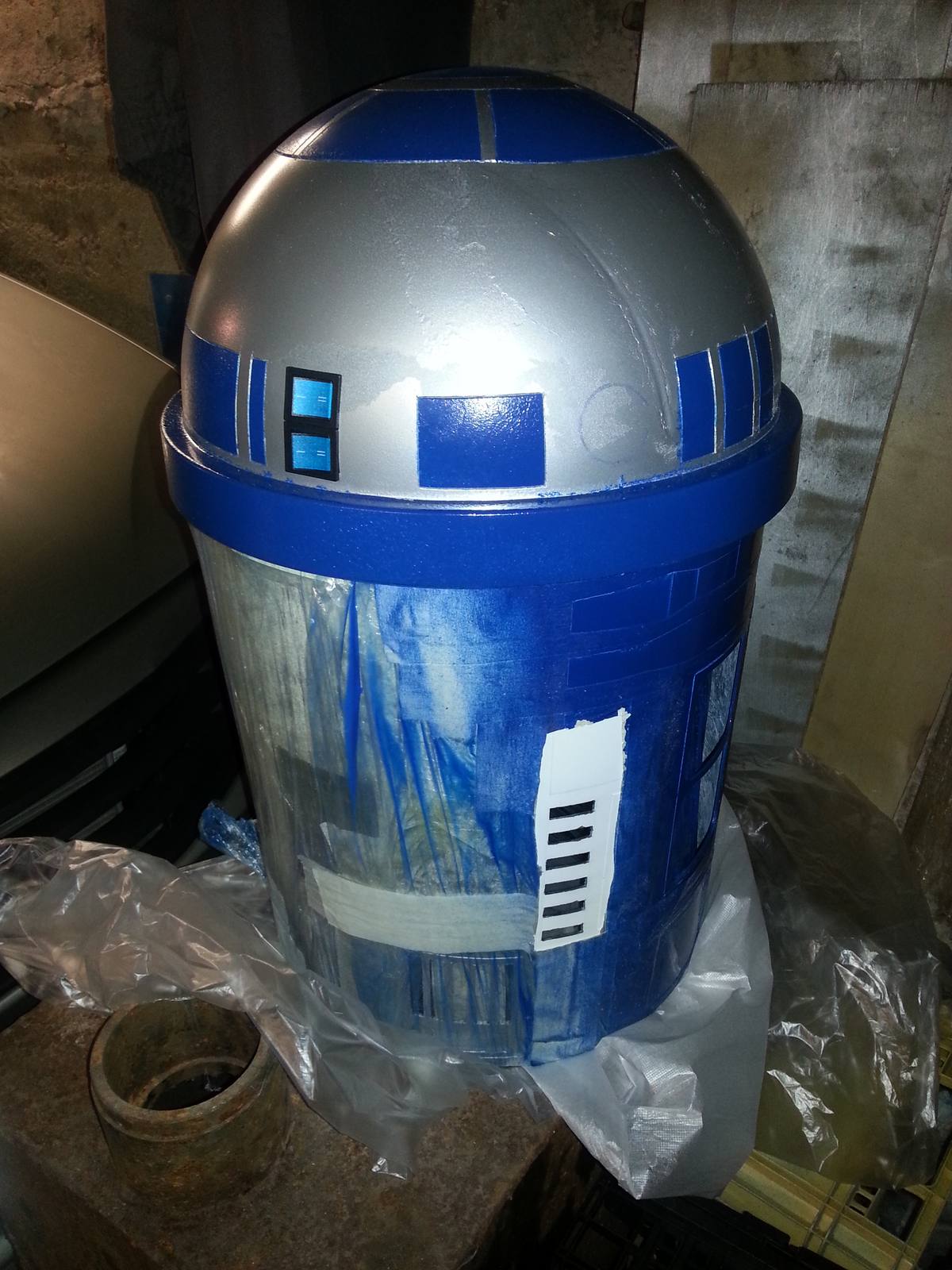

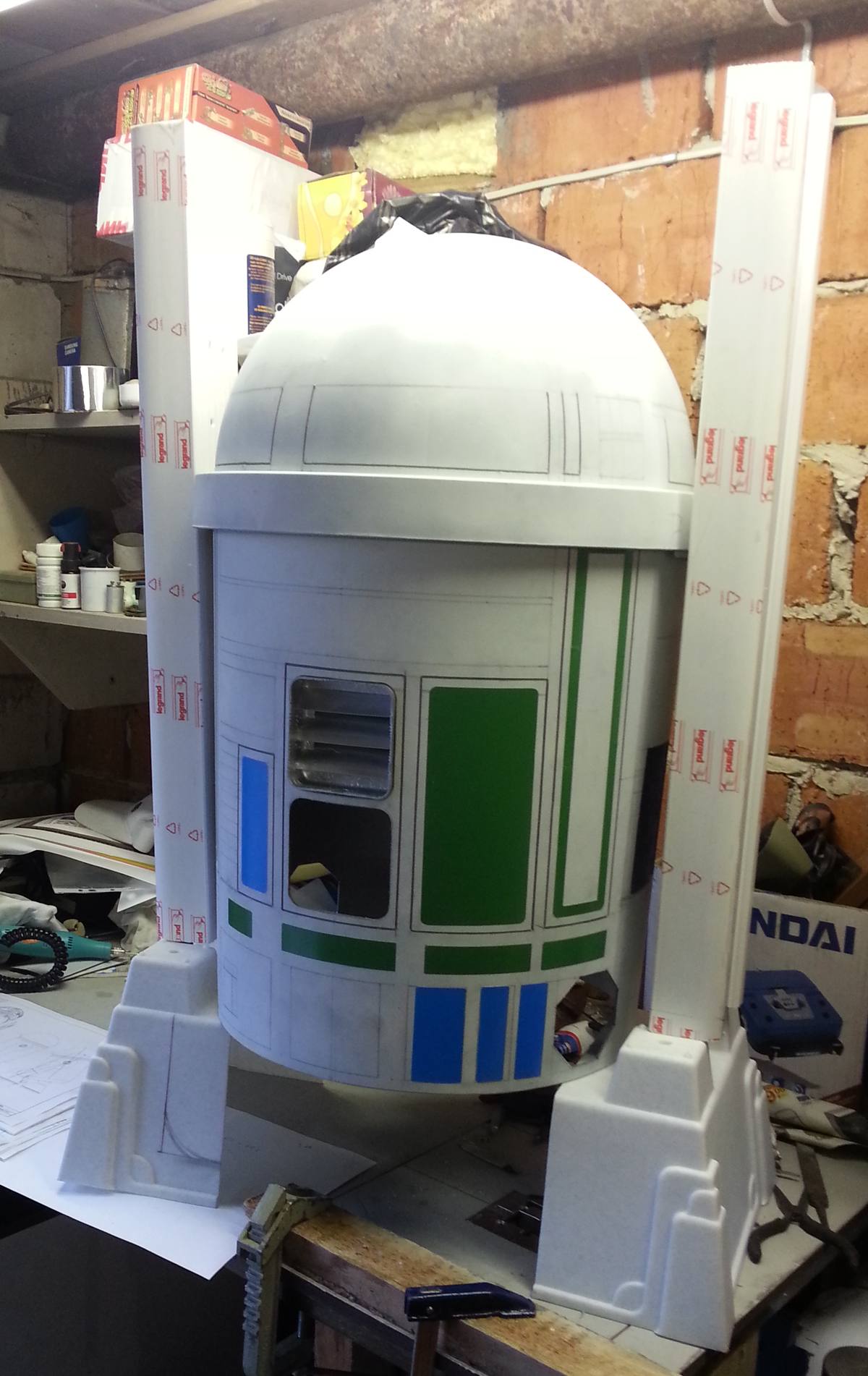

3. Покраска (маскировал пленкой и малярным скотчем).

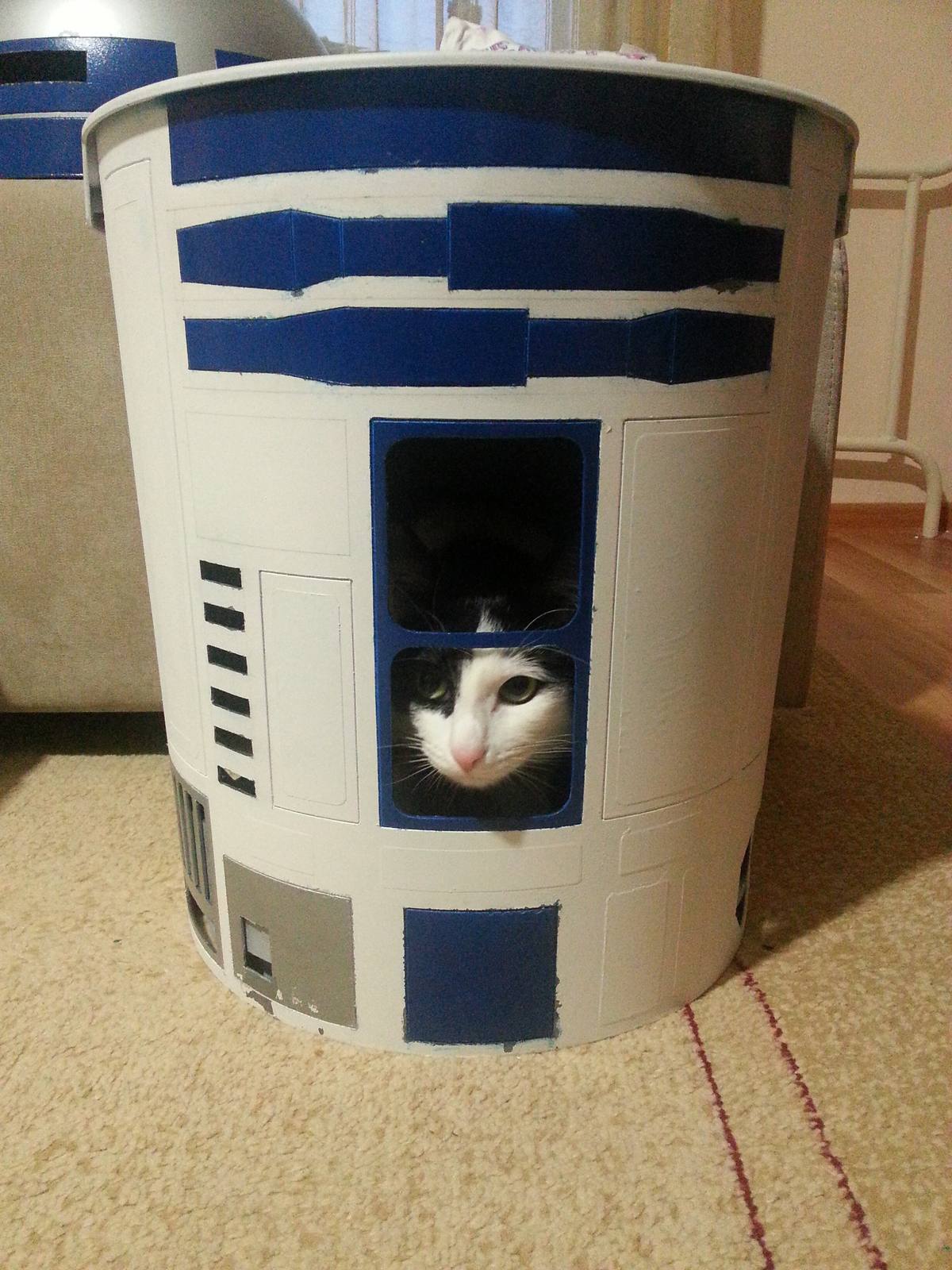

4. Это я на секунду отвернулся а Кото-Приемка тут как тут )))

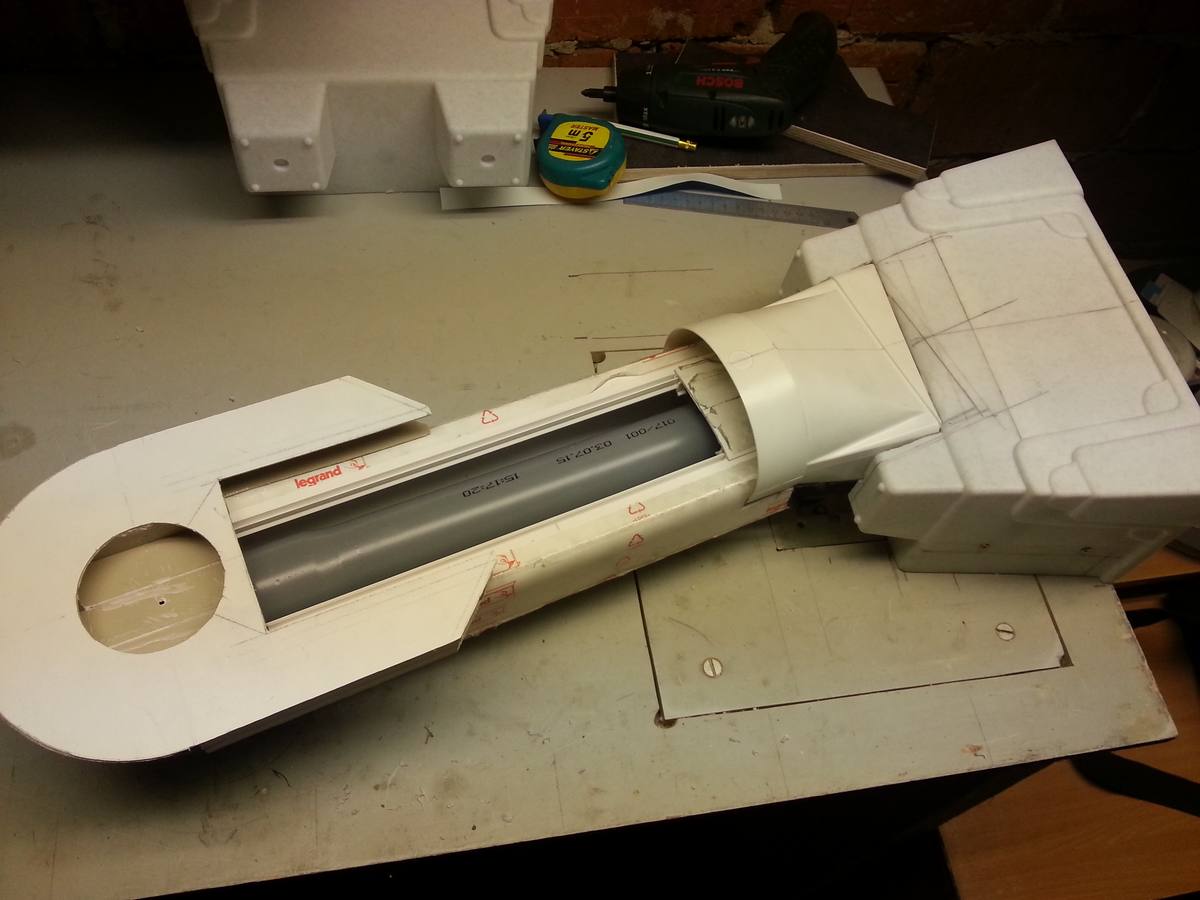

5. Нога (кашпо, кабель-канал, труба сливная + тройники на концах, подоконник-боковинки, короб вентиляции)
"Нога"

6. Ролик в каждой «подошве».

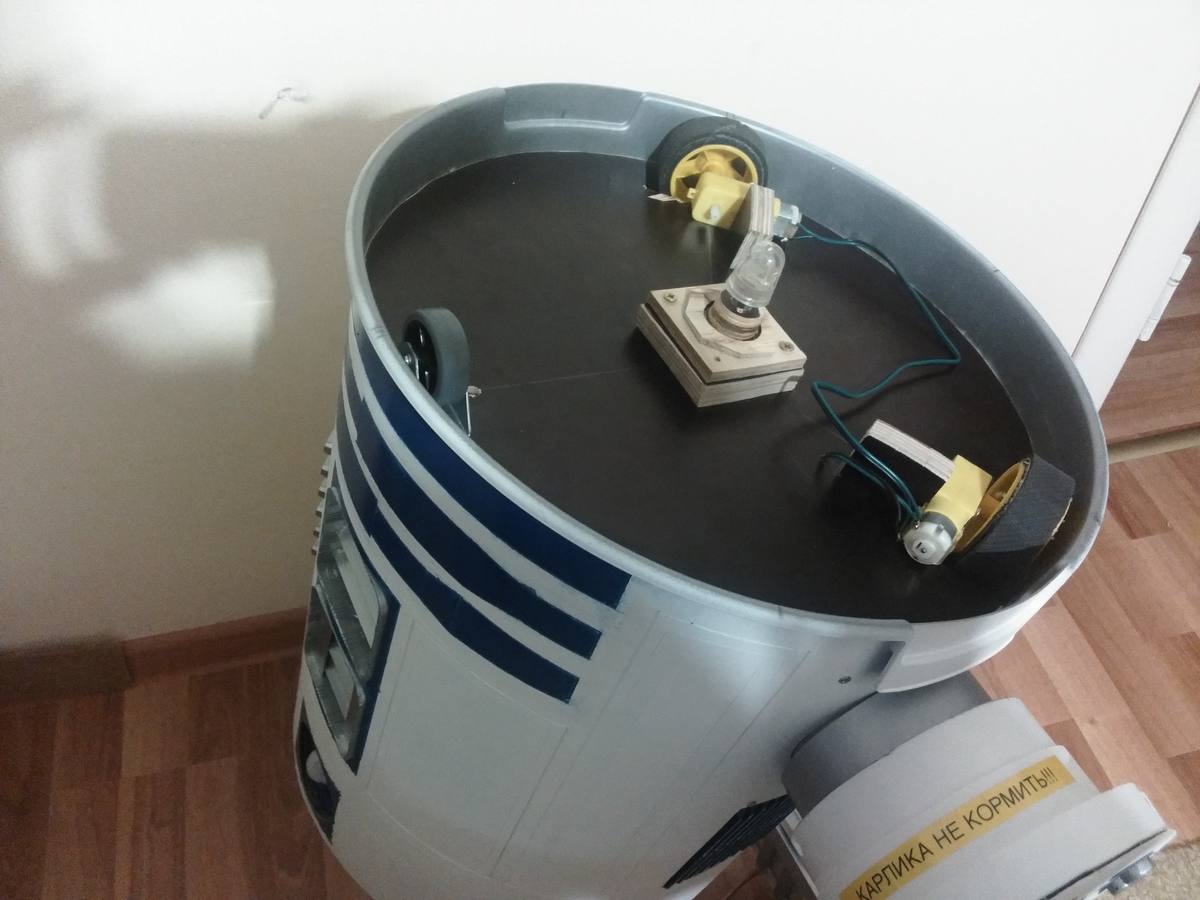

7. На голову решил два привода поставить, чтобы не проскальзывало, да еще заменил пластиковые шины на приводах на резину от ковриков мышиных.

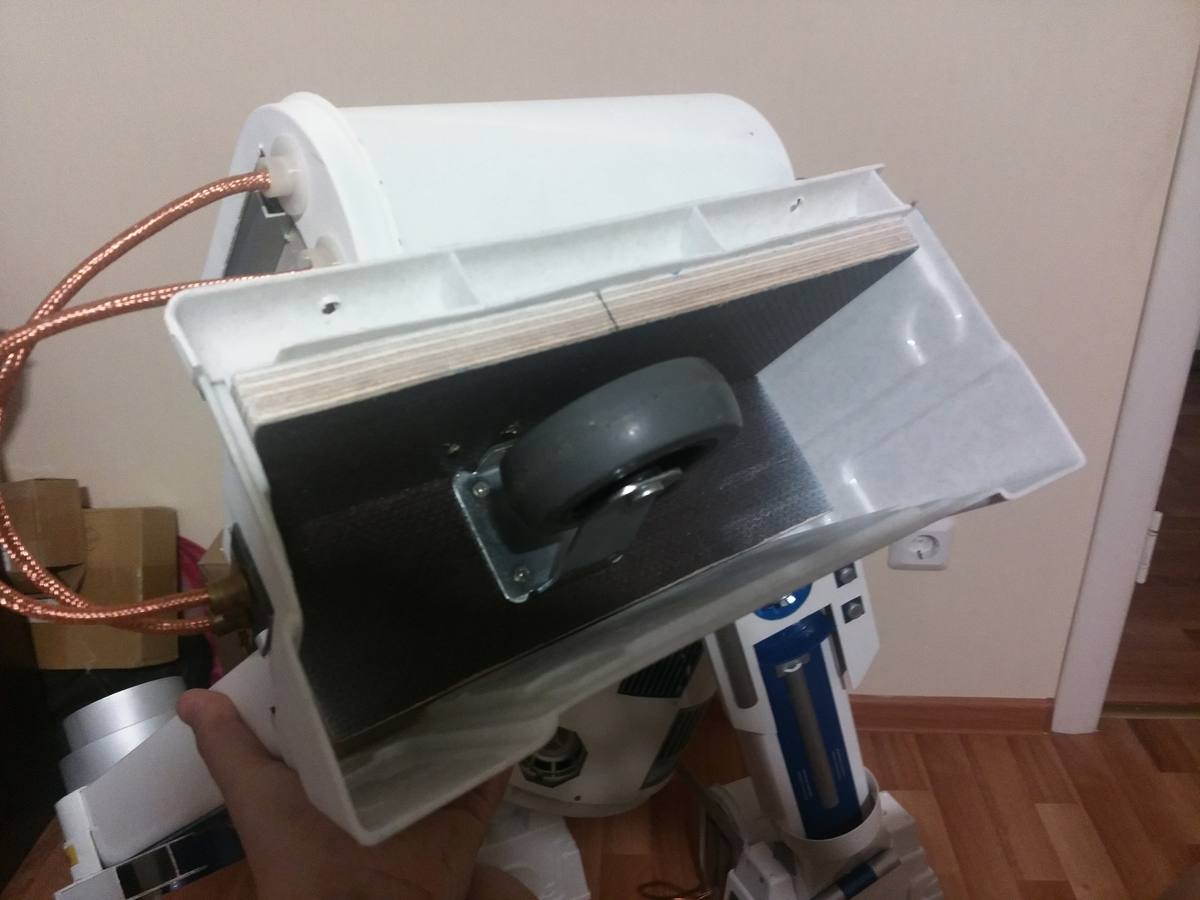

Привод головы

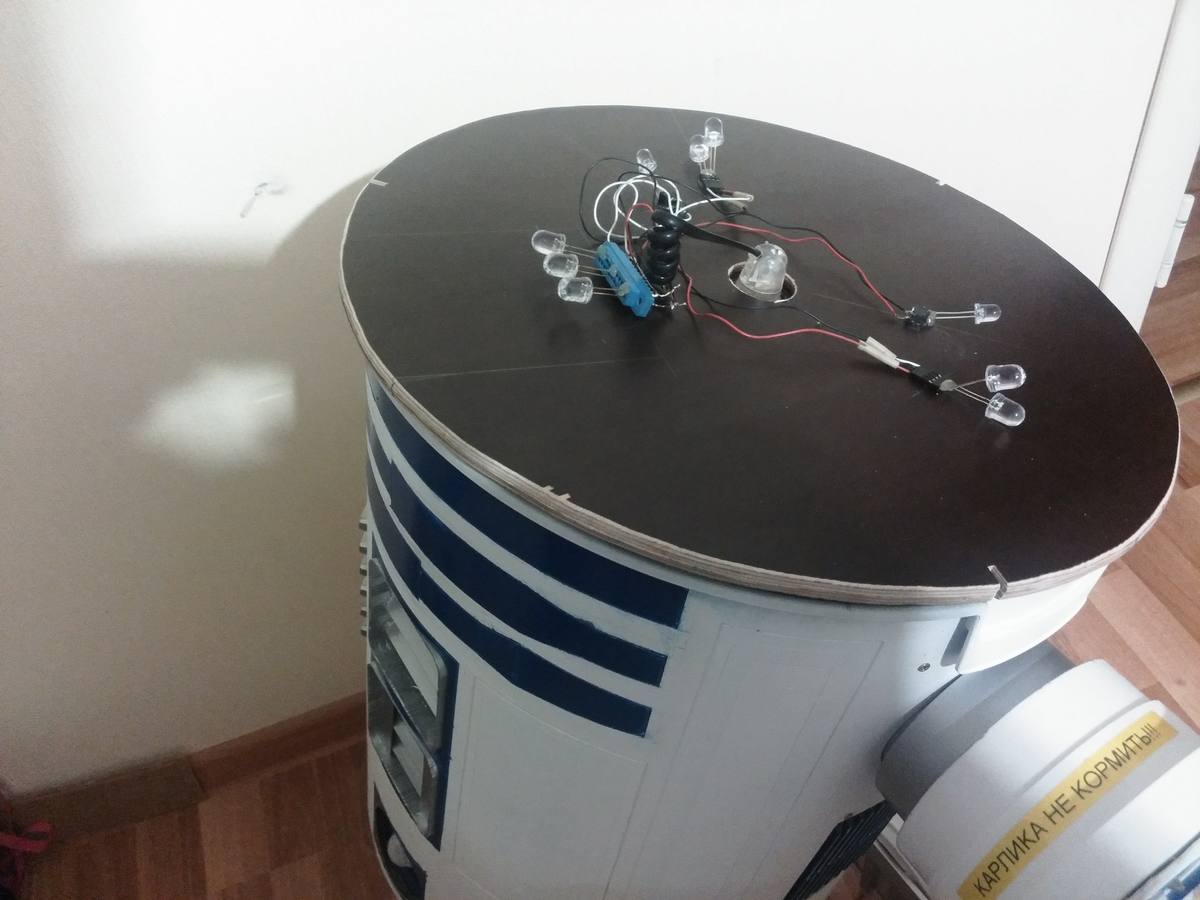

8. Вид на плоскость головы где светодиоды. По центру - вращающийся телефонный разъем.

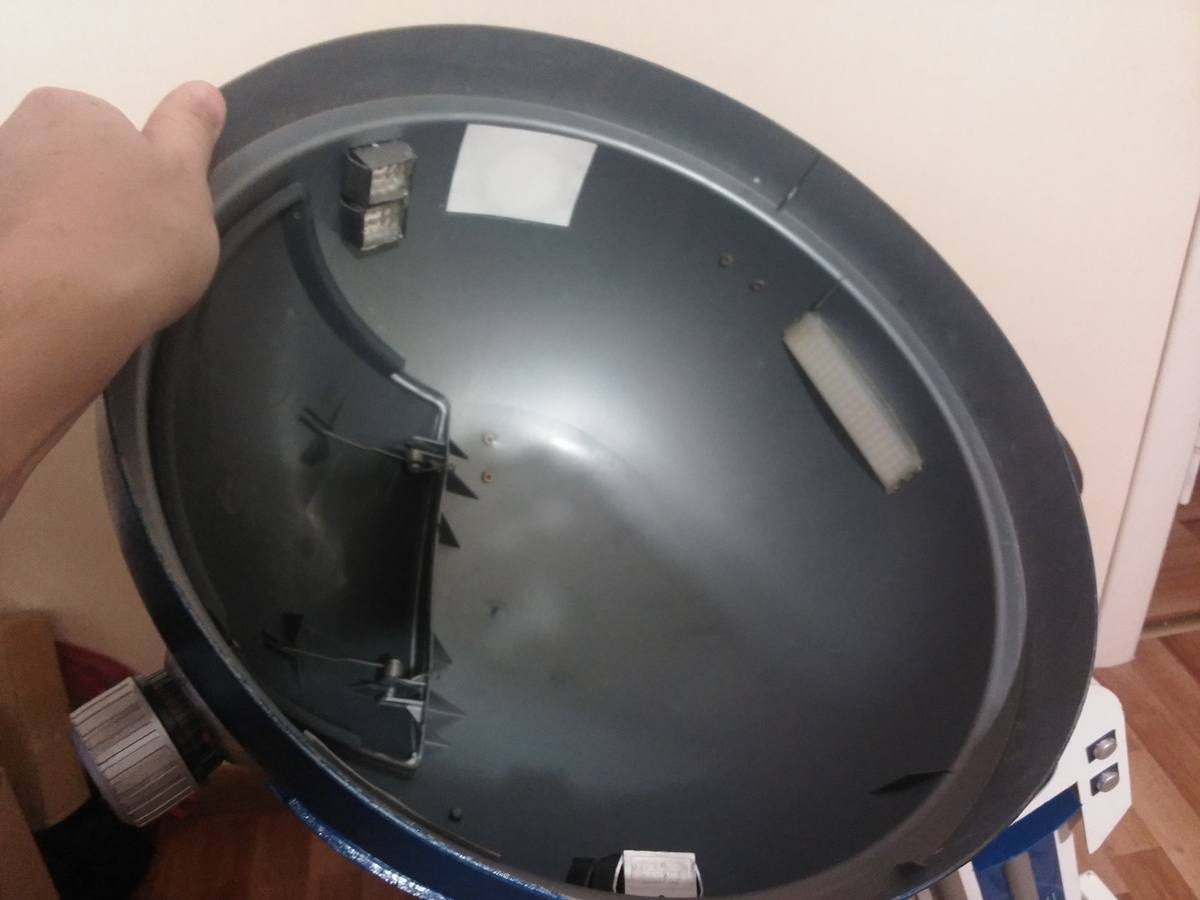

9. "Голова" изнутри.

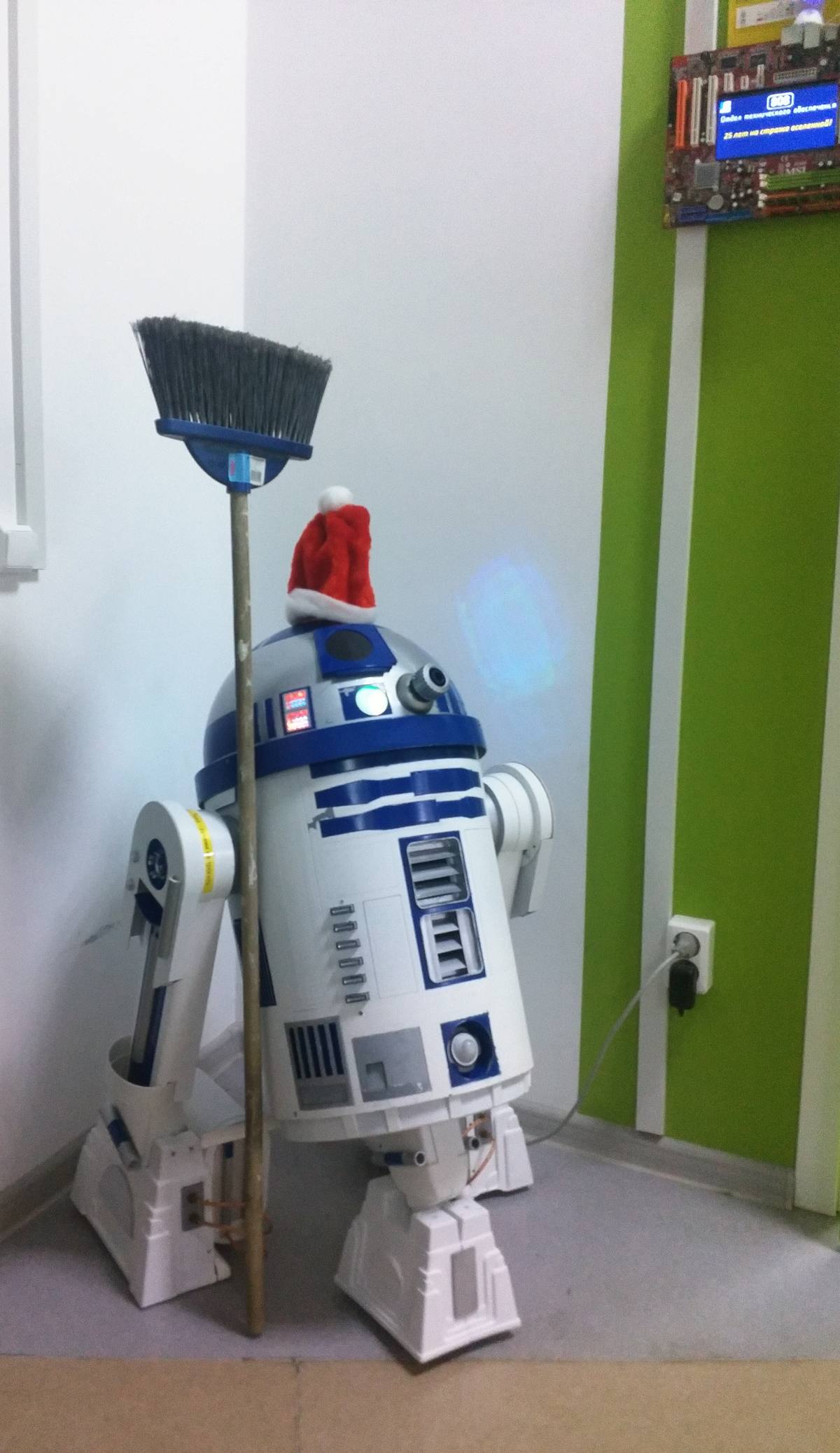

Готов к НГ!

https://youtu.be/dgi-Pp7uv0U


Использовано около 50 наименований деталей:
1 Бак пластиковый с куполообразной крышкой 1
2 Балончик из под краски 3
3 Блок питания, 220В->5В 1
4 Бумага цветная, A4 6
5 Бутылка из под кефира, 0.5л 2
6 Вентиляционный короб, d120мм 4
7 Втулки из КПП М412 8
8 Датчик наличия дыма 2
9 Звуковой модуль WT5001 с динамиком 1
10 Кабель антенный, 0.6м 1
11 Кабель канал 10*15, 0.6м 1
12 Кабель канал 100*50, 1м 1
13 Кабель телефонный 1
14 Канистра ОЖ, 1л 1
15 Клавишный переключатель 4
16 Кнопки П2К 6
17 Коврик для мыши 2
18 Колесо с редуктором (для самоходных роботов) 2
19 Футляр от перьевой ручки 1
20 Корпус MIDI разъема 6
21 Контейнер для крупы 2
22 Коробка монтажная, 0.1м*0.1м 2
23 Краска из балончика, 500мл (сами балончики — были ранее ;) 6
24 Крем для обуви 2
25 Ножки мебельные 4
26 Переходник на шланг, 1" 3
27 Переходник телефонный вращающийся 1
28 Подоконник пластиковый, 0.5кв.м 1
29 Подшипник бака стиральной машины LG 1
30 Провод 2х жильный, 2м 1
31 Профиль алюминиевый, 10*10мм 1
32 Разъем БП компьютера 220В 1
33 Разъем HDD MOLEX, пара 1
34 Рассеиватель автомобильного фонаря ИЖ2125 1
35 Реле присутствия 1
36 Решетка вентиляционная 1
37 Ролик резиновый 4
38 Светодиоды мерцающие 9
39 Стакан из под «Фрукты в желе» 2
40 Тазик, d0.5м 1
41 Термоклей, 1м 1
42 Тройник для трубы сливной 4
43 Труба пластиковая водопроводная d25, 1м 1
44 Труба сливная, 1.5 м 1
45 Уголок стальной 2
46 Фанера 12мм, 1кв.м 1
47 Хомут трубы сливной 2
48 Цветочный горшок 2
49 Шпилька сантехническая, 170мм 1
50 Шурупы 110
Сила стороны светлой - без счета! ;)
