**Master** » 20 окт 2007, 12:17

Предлагаю в этой теме выкладывать скриншоты ПРАВИЛЬНОЙ установки фьюзов в AVR .

< avr123.nm.ru > Просьба указывать: Полное название модели МК, что устанавливалось фьюзами и источник тактирования !

Как найти в даташите раздел по фьюзам.

В PonyProg и в CVAVR одинаково ! Галочка есть - фьюз "0" - "запрограммирован" < avr123.nm.ru >

< -= Александр =- >Огромная просьба: в исходниках в начале файла перечислять фьюзы в виде комментария. А то найдешь программку через пару лет после публикации - а никто уже ничего не помнит...

===================
Вот я использую, проверено фьюзы ATmega16 16MHz. Конденсаторы на кварц 22pF.

**Master** » 20 окт 2007, 12:24

Mega16 3-8MHz, конденсаторы на кварц 12-22pF.
Взято с http://avr123.nm.ru/07.htm

**avr123.nm.ru** » 21 окт 2007, 11:14

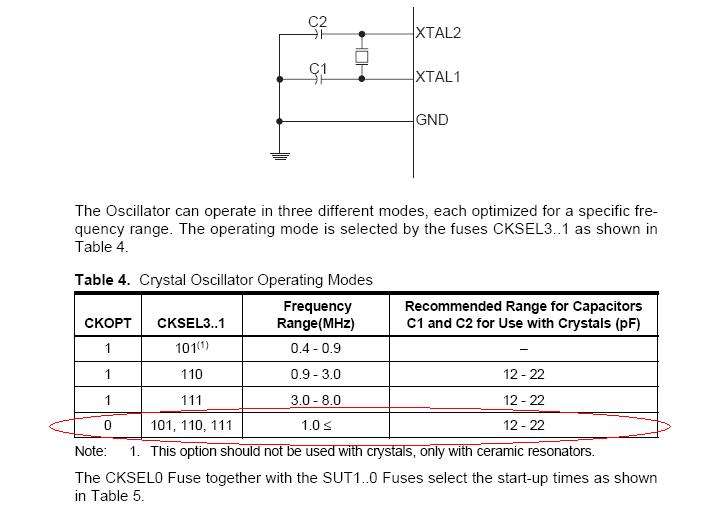

Даташит ATmega48 раздел 8.4 "Full Swing Crystal Oscillator"

Table 8-5. Full Swing Crystal Oscillator operating modes

Частоты кварца от 0.4 до 20 Мгц - CKSEL321 011 - конденсаторы заземления XTAL1 XTAL2 по 12-22 пФ

и Последняя строка таблицы 8-6
Table 8-6. Start-up Times for the Full Swing Crystal Oscillator Clock Selection

Установил фьюзы:

CKSEL 0111 SUT 11

Скриншот из "прошивальщика" в CVAVR :

Проверил работу с кварцем 3.68 МГц и 12 МГц с конденсаторами по 22 пФ.

=================================
PonyProg - ATmega8 Внутренний RC генератор 4 МГц и запрограммирован бит BODEN.

**Grover** » 05 мар 2008, 10:01

PonyProg
ATmega8
кварц на 8МГц

: pony_fuse.PNG (9.34 КиБ) Просмотров: 78925

**ZarK117** » 19 мар 2008, 19:40

Фьюзы в AVR Studio 4.13..... кто-нибудь в курсе, как убрать фьюз, отмеченный зеленым?????

**Vooon** » 19 мар 2008, 19:49

ZarK117 писал(а):Фьюзы в AVR Studio 4.13..... кто-нибудь в курсе, как убрать фьюз, отмеченный зеленым?????

ха-ха-ха! а ну быстро читать что такое Fuse SPIEN
пс: в а-студии галка == 0

**Master** » 19 мар 2008, 20:10

Я так понимаю кто-то горит желанием отменить последовательное программирование и потом кричать на весь форум памагите МК не шьется. Написано же SPI Enable, т. е. включено если по русски, а если галку снять то все писец пойдешь паять параллельный программатор.

**ZarK117** » 19 мар 2008, 21:35

А почему в AVR Studio 4.12 и в меньших, этот фьюз очищен, и как всегда, не доступен к изменению.....и нормально писал через SPI а ща установлен...и не пишет?!?

**avr123.nm.ru** » 21 мар 2008, 13:18

Vooon писал(а):в а-студии галка == 0

И в пони и в CVAVR одинаково тоже - Галочка есть - фьюз "0".

**Grover** » 25 мар 2008, 10:55

в Pony внизу окна сереньким написано:

: pony_fuse.PNG (1.33 КиБ) Просмотров: 78524

всё понятно и ясно

**Master** » 04 апр 2008, 21:27

Верно ли утверждение? Нужно зашить фьюзы в Mega8 на внешний кварц 16МГц кондеры по 22пФ.

Добавлено спустя 36 минут 42 секунды:
А это задержка перед пуском 4,1 мс?

Добавлено спустя 45 секунд:
Короче вот выкладываю как хочу зашить, правильно?

**sandro** » 05 апр 2008, 21:13

Master писал(а):CKSEL0 судя по 2-й табличке должно быть равно "1", поправьте если не прав.
О результатах обязательно отпишусь когда будет МК.

Рекомендую,сам пробовал верняк полный
http://palmavr.sourceforge.net/cgi-bin/ ... &P=ATmega8

**Master** » 05 май 2008, 22:49

О результатах обязательно отпишусь когда будет МК.

Седня зашил Mega8 по вышеприведенным мной картинкам, зашилась нормально, фьюзы после прошивки проверил - такие как я и хотел. Пока все.

**snayperAlfa** » 08 июн 2008, 00:34

Поместите пожалуйста скриншот с фьюзамидля ATMega16 если использую внешний кварц на 11,0592 MHz.
И еще такой вопрос: В первом посте там можно указывать чатсоту а у меня чето нельзя.

**Master** » 09 июн 2008, 12:43

Настройки для 11,0592 покатят как в первом посте, а в чем ты прошиваешь что нельзя выбирать частоту?
