[FAQ] Fuse биты - примеры установки фьюзов AVR

Ответы на наиболее часто встречающиеся вопросы.

Re: [FAQ] Fuse биты - примеры установки фьюзов AVR

Сообщение regenerator » 27 авг 2008, 12:15

Подскажите, какие фьюзы нужно включить(поставить галочку в CVAVR) у меги32, чтобы включился внутренний генератор(1Мгц)?
Лучший способ запомнить что нибудь — постараться это забыть.
regenerator

Сообщения: 50
Зарегистрирован: 28 май 2008, 21:56
Откуда: планета Земля
прог. языки: Паскаль, Си.

Re: [FAQ] Fuse биты - примеры установки фьюзов AVR

Сообщение avr123.nm.ru » 27 авг 2008, 21:33

regenerator писал(а):Подскажите, какие фьюзы нужно включить(поставить галочку в CVAVR) у меги32, чтобы включился внутренний генератор(1Мгц)?

Попробуй начать читать ! Это не сложно ... но ОЧЕНЬ эффективно !Изображение
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: [FAQ] Fuse биты - примеры установки фьюзов AVR

Сообщение SINOBI » 01 сен 2008, 19:55

Простите за немного глупый вопрос,а в авр студии как выставлять фьюзы?а то проргер приобрёл,он тока с авр студией работает
SINOBI

Сообщения: 8
Зарегистрирован: 20 авг 2008, 15:12

Re: [FAQ] Fuse биты - примеры установки фьюзов AVR

Сообщение Сергей » 24 ноя 2008, 00:27

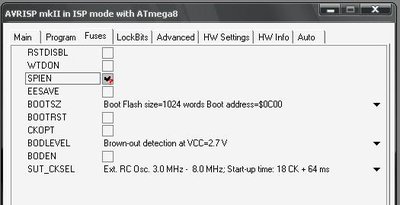

Решил прошить Мегу8 с помощью AVRISP. Внешний кварц на 8МГц. Прошил вот такой конфигурацией, если честно то не понятно написано в AVR Studio.. Как обычно проц перестал видица. Хочу спросить мегагуру что есть моя ошибко?

Добавлено спустя 31 минуту 27 секунд:
Йопт, йа должен был ставить External Crystal... ладно, перепаяю)
Вложения
Сергей

Сообщения: 3741
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Re: [FAQ] Fuse биты - примеры установки фьюзов AVR

Сообщение sandro » 29 ноя 2008, 01:35

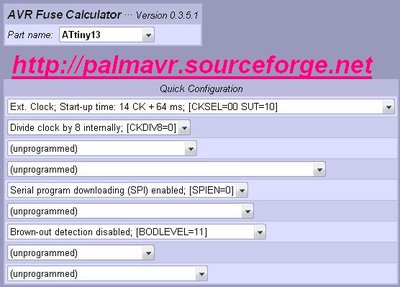

все настройки галок совпадають с Pony & CVA

Народ,пользуйтесь,там ведь доступно и понятно.
Вложения
А вот тут ВСЕ НАОБОРОТ!!!
А вот то, что нужно практически каждомо,не ломать голову,и стараться меньше это делать другим.
Аватара пользователя
sandro

Сообщения: 67
Зарегистрирован: 01 апр 2008, 02:29
Откуда: Тирасполь

Re: [FAQ] Fuse биты - примеры установки фьюзов AVR

Сообщение Neman2000 » 03 янв 2009, 12:58

Калькулятор фузов на тиню2313,мегу8,16,32.- http://microprocessor.by.ru/fusecalculator.htm
Neman2000

Сообщения: 5
Зарегистрирован: 21 дек 2008, 19:47

Re: [FAQ] Fuse биты - примеры установки фьюзов AVR

Сообщение EdGull » 03 янв 2009, 16:31

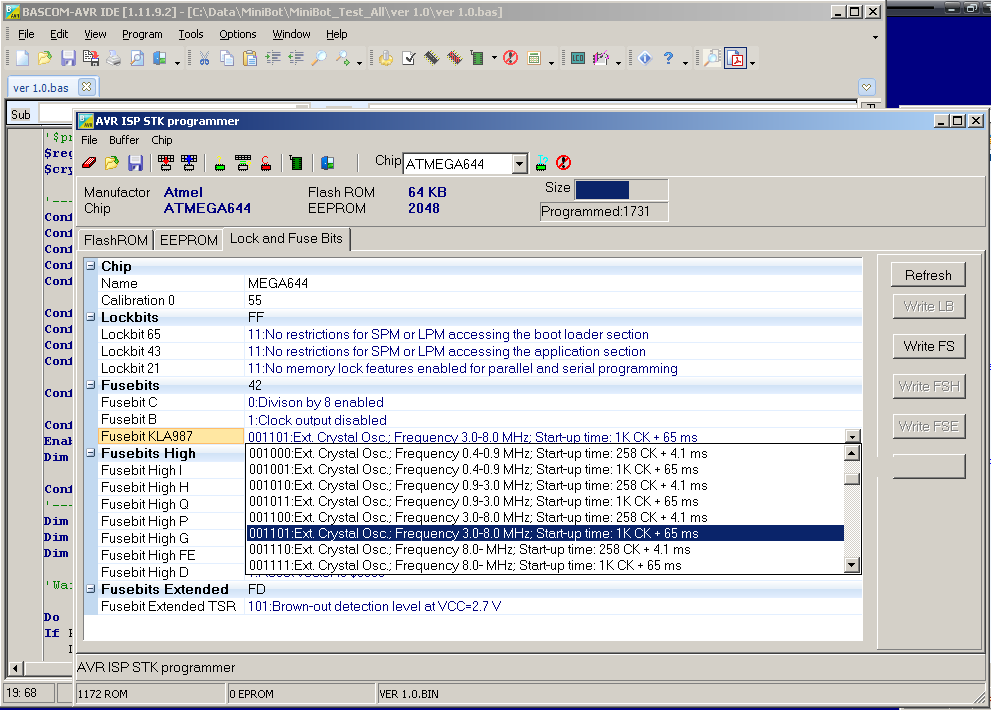

шо вы все такие мазохисты-то?... :D



Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: [FAQ] Fuse биты - примеры установки фьюзов AVR

Сообщение KOIIIMAP » 10 мар 2009, 22:27

Neman2000 писал(а):Калькулятор фузов на тиню2313,мегу8,16,32.- http://microprocessor.by.ru/fusecalculator.htm

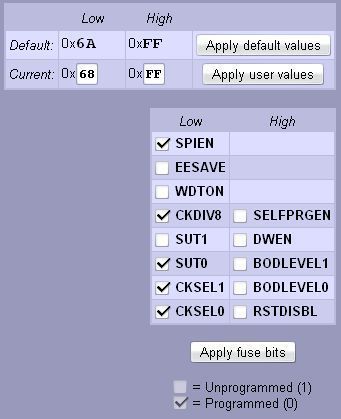

А еще здесь: http://www.engbedded.com/fusecalc/
KOIIIMAP

Сообщения: 3
Зарегистрирован: 03 мар 2009, 22:18
Откуда: Россия

Re: [FAQ] Fuse биты - примеры установки фьюзов AVR

Сообщение dimamukhin » 27 мар 2009, 23:45

Подскажите пожалуйста, что эти галочки означают ?

У одних они стоят, у других - нет !!

- check signature
- check erasure
- preserve EEPROM
- Verify
dimamukhin

Сообщения: 1
Зарегистрирован: 27 мар 2009, 19:54
Откуда: Харьков

Re: [FAQ] Fuse биты - примеры установки фьюзов AVR

Сообщение executer » 22 апр 2009, 15:58

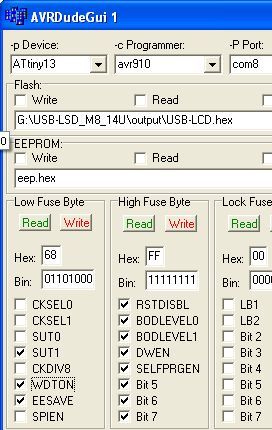

Aleksey280 писал(а):Подскажите пожалуйста, как мне выставить галочки фьюзов ATtini13 для работы от внутреннего генератора 128 кГц и чтобы при этом он остался перепрограмируемым (а то один уже не шъется и не читается). Использую PonyProg. Описание микроконтроллера на английском и я боюсь ошибиться во второй раз, а то мне за ними далеко ехать.


У меня такой-же вопрос. Защил фузы через STK200 через Кодевижн - проц больще не определялся :( (я думал что галочки наоборот выставил), вот перепаял, сегодня хотел шить правильно... Но автор пишет что и так и эдак шил - все одно проц теряется :sorry:
Как шить-то???
Аватара пользователя
executer

Сообщения: 784
Зарегистрирован: 30 янв 2009, 01:24
Откуда: Запорожье
прог. языки: Си, AvrASM, STL, САС, учу Си++
ФИО: Павел

Re: [FAQ] Fuse биты - примеры установки фьюзов AVR

Сообщение avr123.nm.ru » 22 апр 2009, 19:33

что за АВТОР ?
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: [FAQ] Fuse биты - примеры установки фьюзов AVR

Сообщение executer » 22 апр 2009, 22:08

avr123.nm.ru писал(а):что за АВТОР ?

"Aleksey280 писал(а):" - несколько постов назад всплыл вопрос

Но проблема решилась - контроллер медленно работал по причине включенного прескалера, который я благополучно проигнорировал в даташете. так что вопрос снят.
Аватара пользователя
executer

Сообщения: 784
Зарегистрирован: 30 янв 2009, 01:24
Откуда: Запорожье
прог. языки: Си, AvrASM, STL, САС, учу Си++
ФИО: Павел

Re: Fuse биты - лучше один раз увидеть

Сообщение pcs7 » 19 июн 2009, 12:15

Master писал(а):Mega16 3-8MHz, конденсаторы на кварц 12-22pF.
Взято с http://avr123.nm.ru/07.htm


На http://avr123.nm.ru/07.htm установленны другие галочки:


точнее не отмечен фьюз SUT0...
На том же сайте расписано назначение фьюзов SUT1 и SUT0:
"SUT1 и SUT0 — fuse биты, управляющие режимом запуска тактовых генераторов МК. Связаны с нижеописываемыми битами, определяющими тип и частоту тактового генератора, причем связь весьма хитрая и запутанная. При ошибочной их установки возможны ситуации неустойчивого запуска генератора или неодногратного сброса МК в процессе подачи на него питания."
... чуть не спалил себе мозг, но так толком и не понял как их выставлять в моем случае

Вчера первый раз в жизни прошивал контроллер (Atmega8), с настройками как у Master'a. Программа вроде бы залилась, контроллер подал признаки жизни(замигал светодиод). НО, когда я попытался прошить второй раз, кодевижен выдал ошибку.
Внешний кварц подключен так (8Mhz, 22pF):

Какие же всетаки галочки отмечать??
И еще вопрос мою мегу можно вылечить?
pcs7

Сообщения: 2
Зарегистрирован: 19 июн 2009, 11:23
Откуда: Тверь

Re: [FAQ] Fuse биты - примеры установки фьюзов AVR

Сообщение Master » 19 июн 2009, 17:16

А чем ты шьешь?

Добавлено спустя 5 минут 9 секунд:

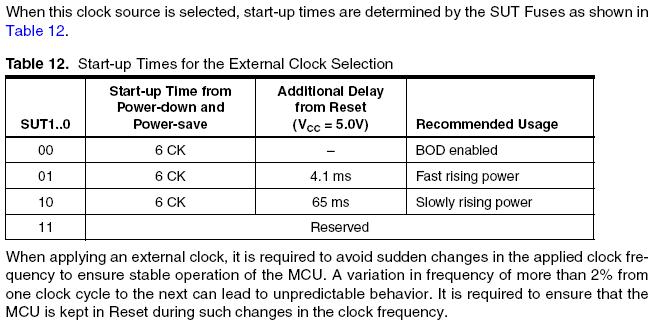

SUT отвечает за задержку перед подачей питания на МК. При плохом питании нада задержку побольше при хорошем можно ваще не программировать.
Вложения
.JPG
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Fuse биты - лучше один раз увидеть

Сообщение avr123.nm.ru » 19 июн 2009, 17:32

pcs7 писал(а):На http://avr123.nm.ru/07.htm установленны другие галочки:
не отмечен фьюз SUT0...
Все верно и в соответсвии с даташит талица 5 на АТМЕГА 16 - что и указано на сдланом вами скриншоте.

pcs7 писал(а):... чуть не спалил себе мозг, но так толком и не понял как их выставлять в моем случае
Там же сказано что надо всегда смотреть в даташит КОНКРЕТНО ВАШЕГО микроконтроллера.

pcs7 писал(а):первый раз в жизни прошивал контроллер (Atmega8), с настройками как у Master'a. Программа вроде бы залилась, контроллер подал признаки жизни(замигал светодиод).

Значит такт в нем есть. Должен вроде прошиваться если только вы не отключили RESET.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8
