[РЕШЕНО]Mini2440 TTL com-порты и согласование уровней

[РЕШЕНО]Mini2440 TTL com-порты и согласование уровней

Сообщение Tsi329 » 16 янв 2011, 17:04

Как всем известно, минька имеет три com-порта. На этих трех разъемах TTL-com портов всего четыре пина: Rx,Tx,Gnd,+5V. Однако возникает вопрос толерантны ли выводы Rx и Tx к пятивольтовым уровням сигнала? Сразу напрашивается вывод: раз есть питание на разъеме +5В, то значит и подключать можно пятивольтовую логику. Но вся минька работает на 3.3V, 1.25V и 1.8V. Поэтому и закрадываются сомнения. Посему вопрос: можно ли подключать Rx и Tx выводы напрямую к пятивольтовой логике, а если нельзя напрямую, то как обойтись меньшей кровью?

P.S. Мой случай я хочу подключить Com1 миньки к TTL com-порту Arduino Mega, а он работает от 5В.
Последний раз редактировалось Tsi329 10 фев 2011, 01:40, всего редактировалось 1 раз.
Tsi329

Сообщения: 135
Зарегистрирован: 24 авг 2010, 11:48
Откуда: Минск
прог. языки: C++,C,Asm

Re: Mini2440 TTL com-порты и согласование уровней

Сообщение Сергей » 16 янв 2011, 17:32

Если разъем на плате заведен через микросхему интерфейса RS232 - то нельзя подключать напрямую без обратного преобразования.
Сергей

Сообщения: 3741
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Re: Mini2440 TTL com-порты и согласование уровней

Сообщение Tsi329 » 17 янв 2011, 01:22

Сергей, нет там RS232. Только Com0 имеет этот интерфейс, а остальные TTL. Так что вопрос остается открытым.
Tsi329

Сообщения: 135
Зарегистрирован: 24 авг 2010, 11:48
Откуда: Минск
прог. языки: C++,C,Asm

Re: Mini2440 TTL com-порты и согласование уровней

Сообщение EdGull » 17 янв 2011, 11:27

а что говорится по этому случаю в ДШ на S3С2440?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Mini2440 TTL com-порты и согласование уровней

Сообщение Tsi329 » 18 янв 2011, 02:15

EdGull, спасибо за наводку. Перелопатил весь ДШ. В явном виде про толерантность портов к 5 вольтам сказано только про SPI интерфейс. Из этого делаю вывод, что UART порты к 5 вольтам отнесуться болезненно. Посему вопрос: как согласовать малой кровью?
Tsi329

Сообщения: 135
Зарегистрирован: 24 авг 2010, 11:48
Откуда: Минск
прог. языки: C++,C,Asm

Re: Mini2440 TTL com-порты и согласование уровней

Сообщение Andrey37 » 18 янв 2011, 15:09

Я ни селен в англицком, но тут вроде похожее http://www.friendlyarm.net/forum/topic/658
Andrey37

Сообщения: 89
Зарегистрирован: 13 апр 2009, 09:29
Откуда: Иваново
Skype: b_andrey_37

Re: Mini2440 TTL com-порты и согласование уровней

Сообщение EdGull » 18 янв 2011, 22:48

походу ты какой-то не тот I лопатил
в обычном ДШ написано "DC Input Voltage - 3.3V Interface / 5V Tolerant input buffer"
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Mini2440 TTL com-порты и согласование уровней

Сообщение Tsi329 » 19 янв 2011, 04:59

Andrey37, там лишь вскользь задели эту тему, и так и осталось всё неясным.

EdGull, ткни меня в тот файл да на ту страницу. Я знаю лишь одно место где есть эта строчка. И если мы говорим об одном и том же, то это скорее всего не то. Я не прав?
Tsi329

Сообщения: 135
Зарегистрирован: 24 авг 2010, 11:48
Откуда: Минск
прог. языки: C++,C,Asm

Re: Mini2440 TTL com-порты и согласование уровней

Сообщение Tsi329 » 10 фев 2011, 01:40

Вопрос успешно решен и проверен. Решив не рисковать портами процессора миньки я предпочел сделать конвертер уровней. Пятивольтовую сторону подключил к TX и RX Arduino (или любому другому пятивольтовому устройству), а 3.3-вольтовую сторону к TTL-Com порту миньки.
Я использовал BSS138 для двунаправленного конвертирования логических уровней.

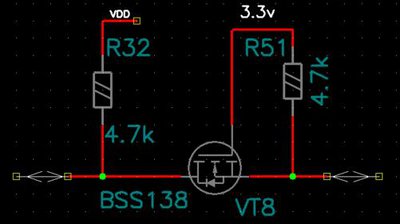

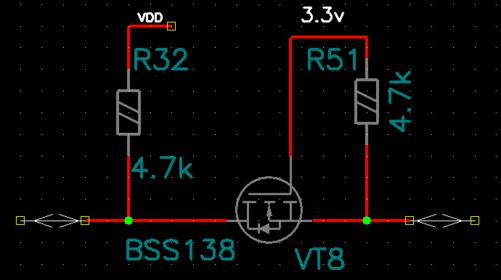

Вот схема.
Схема двунаправленного конвертирования логических уровней

Таких схемы надо две: на TX<->RX и RX<->TX.

Проверил связь в миньке. Всё заработало с первого раза.
Tsi329

Сообщения: 135
Зарегистрирован: 24 авг 2010, 11:48
Откуда: Минск
прог. языки: C++,C,Asm

Re: [РЕШЕНО]Mini2440 TTL com-порты и согласование уровней

Сообщение Alex-chin » 04 апр 2011, 14:46

есть схожая задача, а ставить целую микросхему не хочется. Можно поподробнее про схему:
1. VDD это 5 V?
2. Петля с обозначением 3.3 В подключена к 3.3В?
Все для счастья живого! Вы хотите быть счастливыми? Вы будете счастливыми. Мы сделаем Вас счастливыми...
Аватара пользователя
Alex-chin

Сообщения: 8
Зарегистрирован: 25 янв 2011, 23:51
прог. языки: prolog?, C++

Re: [РЕШЕНО]Mini2440 TTL com-порты и согласование уровней

Сообщение Tsi329 » 06 апр 2011, 00:07

1. Да
2. Да
Tsi329

Сообщения: 135
Зарегистрирован: 24 авг 2010, 11:48
Откуда: Минск
прог. языки: C++,C,Asm
