mini2440 общее описание.

mini2440 общее описание.

Сообщение setar » 06 июл 2010, 12:58

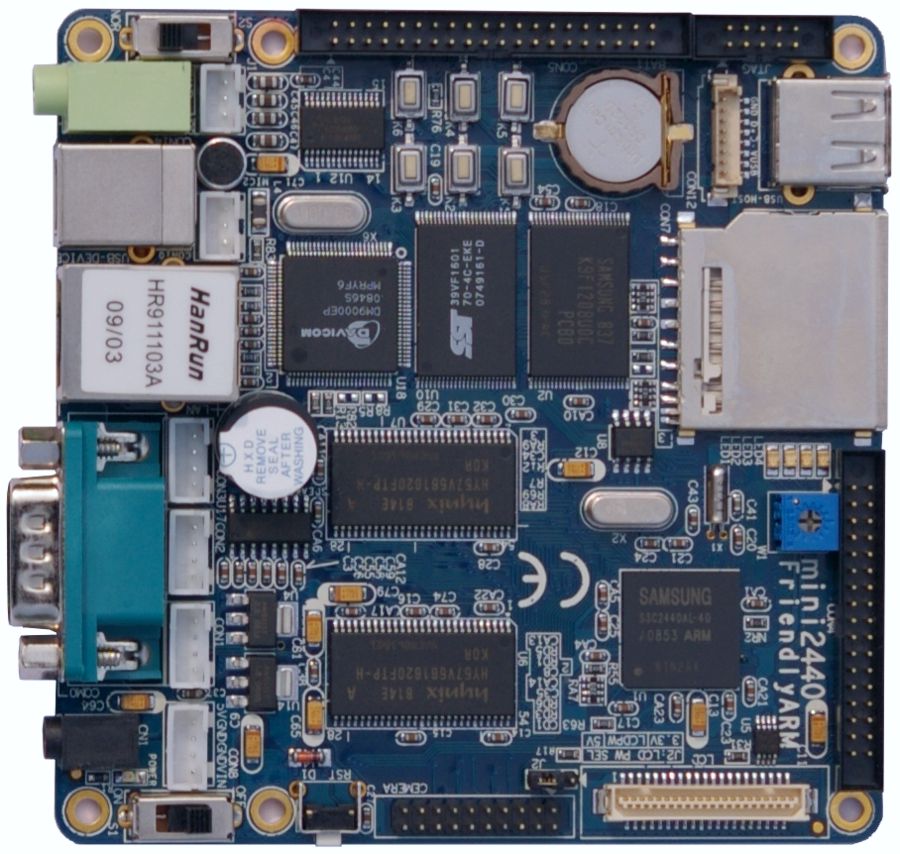

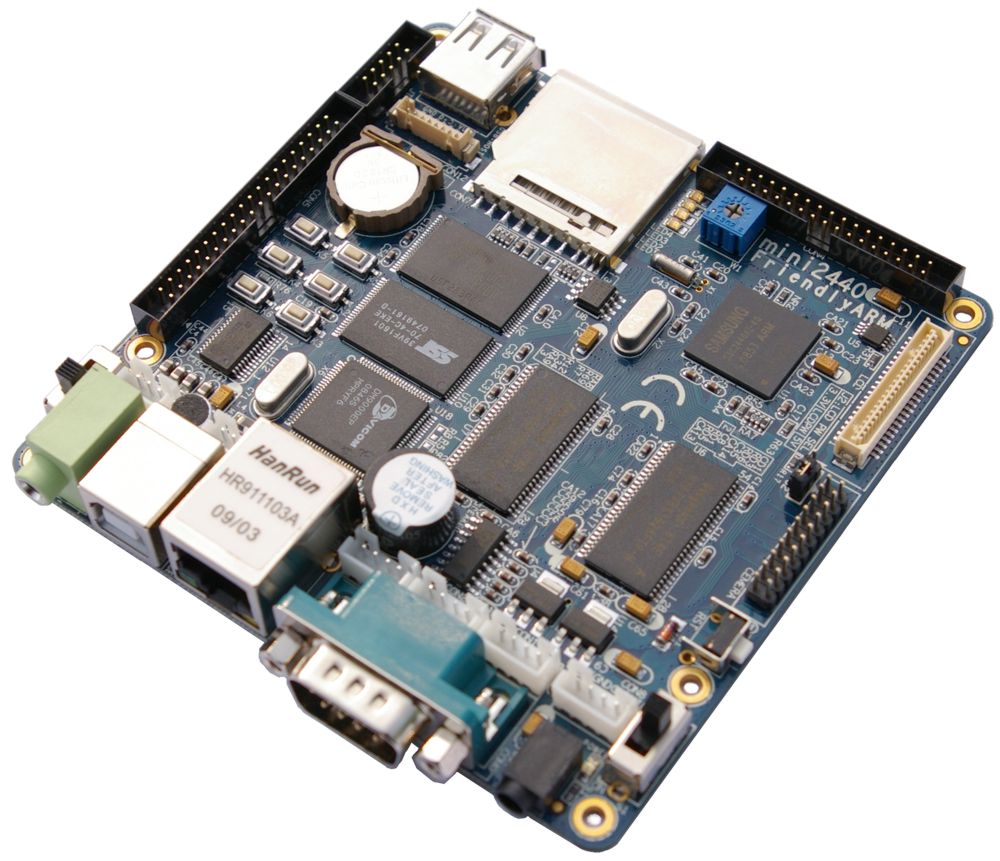

Mini2440 представляет из себя готовую плату для разработчика встраиваемых устройств на базе микроконтроллера ARM9
закупается на eBay , более подробно здесь и здесь
цена с доставкой в РФ примерно 104$ (базовая модель, 128MB NAND, 3.5" экран)
Официальный сайт http://www.friendlyarm.net

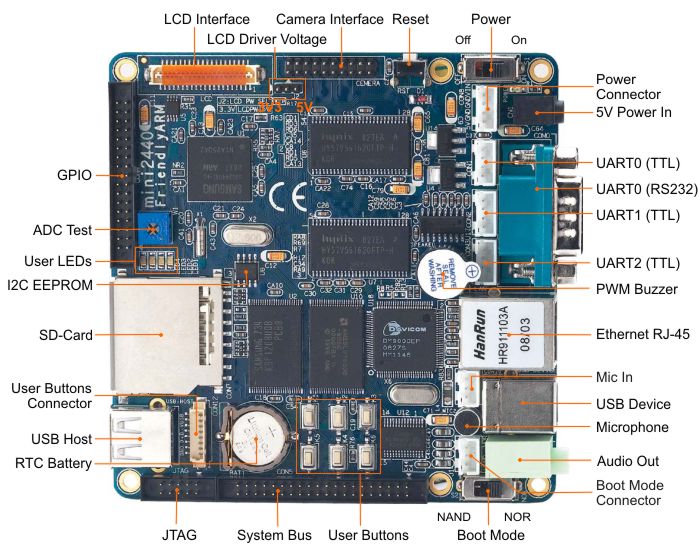

Технические характеристики:
  • габариты: 100 x 100 mm (высота зависит от выбора LCD экрана или платы видеовыхода)
  • Масса: 85 грамм плата ; 105 грамм LCD дисплей 3.5"
  • CPU: 400 MHz Samsung S3C2440A ARM920T (max freq. 533 MHz)
    * имеется кнопка RESET, расположена в удобном, доступном месте
  • RAM: 64 MB SDRAM, 32 bit Bus
  • Flash NAND: 64 MB / 128 MB / 256 MB / 1GB
  • Flash NOR: 2 MB
    * имеется переключатель NOR / NAND для выбора типа загрузки, с заводской прошивкой в NOR находится загрузчик vivi
  • EEPROM: 1024 Byte (I2C)
  • Слот расширения: SD-Card (с поддержкой SDHC)
  • Последовательные порты: 1x DB9 разъём (RS232), всего: 3x порта подключение на плате, 2 два из них только ttl level
  • USB: 1x USB-A Host, 1x USB-B Device
  • Аудио выход: 3.5 mm stereo разъём
  • Аудио вход : подключение на плате + конденсаторный микрофон на плате
  • Ethernet: RJ-45 10/100M (DM9000)
  • RTC: Real Time Clock with battery
  • Beeper: PWM buzzer
  • IIC bus AT24C08 chip for IIC Bus Test or configuration data, holds 256 bytes.
  • Camera: 20 pin CMOS Camera interface (шаг разъёма 2.0 mm !)
    * платка CMOS камеры SCU03 продается отдельно, по умолчанию вешается прямо на разъём и очень неудобно расположена -> желательно организовать выносной шлейф
  • Интерфейс экрана
    STN Displays:
    Monochrome, 4 gray levels, 16 gray levels, 256 colors, 4096 colors
    Max: 1024x768
    TFT Displays:
    Monochrome, 4 gray levels, 16 gray levels, 256 colors, 64k colors, true color
    Max: 1024x768
    41 pin connector for FriendlyARM Displays (3.5" and 7") and VGA Board

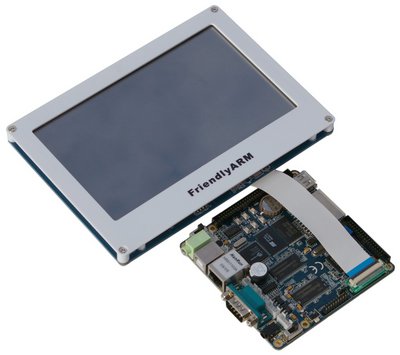

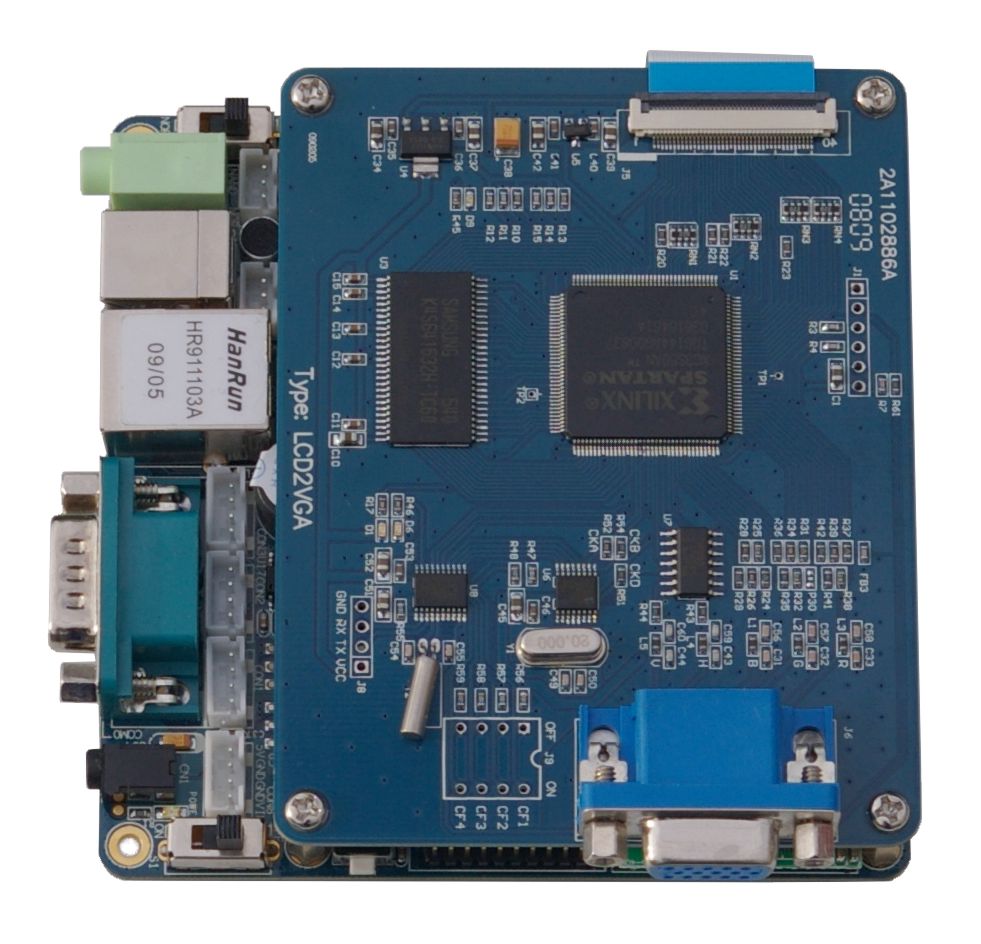

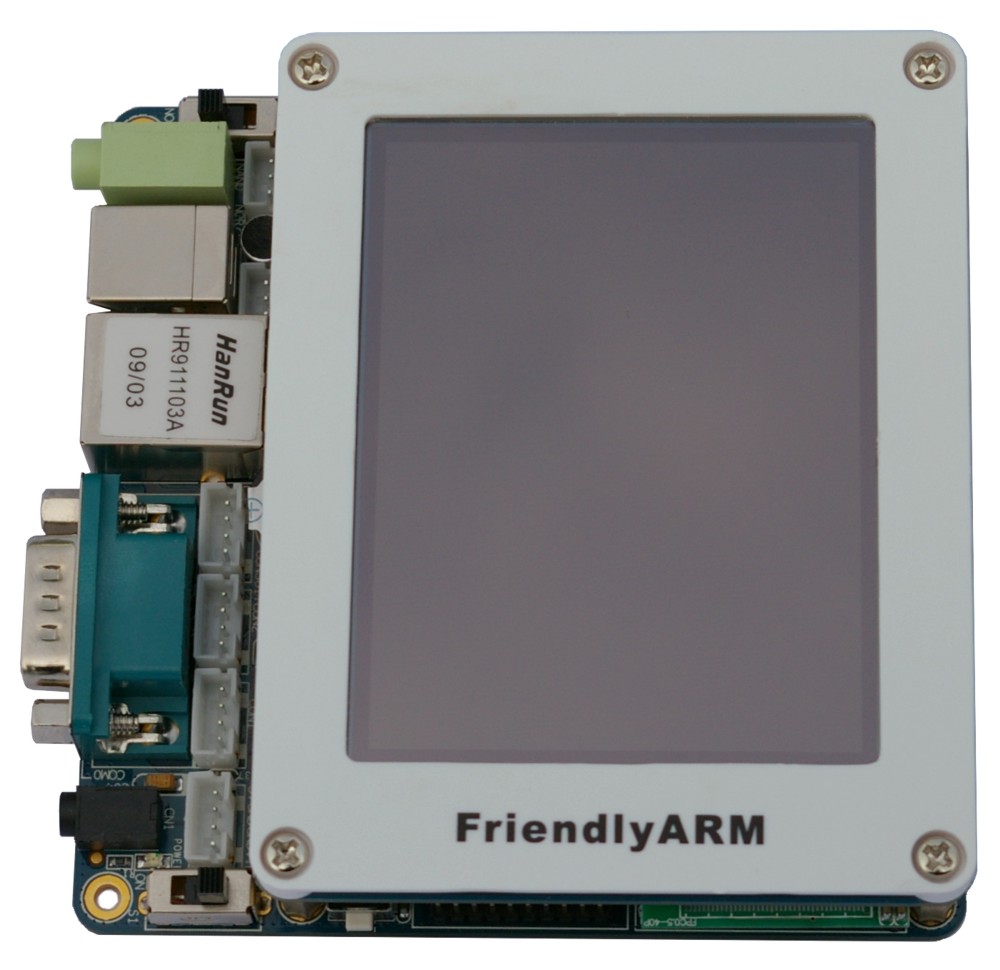

    * другими словами плата может быть оборудована 3.5" или 7" экранчиком или иметь плату вывода на VGA 15 pin ( одновременной работы нету, только одно из перечисленных устройств)
  • Touch Panel: 4 проводная, резистивная
  • пользовательский ввод: 6x кнопок на плате и 1x A/D потенциометр (для реального устройства расположены не удобно, при установке экрана или платы VGA выхода - под ними)
  • пользовательский вывод: 4x LEDs (расположение аналогично кнопкам)
  • расширение: 40 pin System Bus, 34 pin GPIO, 10 pin Buttons (шаг разъёма 2.0 mm !)
    * GPIO самая "вкусная" функция устройства, жаль разъём с проводом весьма редкого типоразмера шага
  • Debug: 10 pin JTAG (шаг разъёма 2.0 mm !)
    * программатор поставляется в комплекте
  • Питание: 5V зазъём, включатель и индикатор питания
  • Блок питания:
    • 5V 1A (для комплектов с 3.5" LCD и VGA board)
    • 5V 1.5A (для комплектов с 7" LCD)

  • Поддержка запуска приложений:
    RAW armv4tl-softfloat-linux-gnueabi binary (без операционной системы)
    Windows CE 5 and 6
    Linux 2.6
    Android
    uCos2
Аватара пользователя
setar
Site Admin

Сообщения: 9233
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: mini2440 общее описание.

Сообщение br0x » 07 июл 2010, 01:41

Еще стоит добавить, что питание 5В 1А только для 3.5" экранов. Для 7" этого тока недостаточно, требуется 1.5А (инфа из форума friendlyarm.net)
Поддержка ОС - еще uCosII и plain вариант (без ОС)
Here I am, brain the size of a planet, and they ask me to take you to the bridge!
Аватара пользователя
br0x

Сообщения: 59
Зарегистрирован: 18 май 2010, 00:32
Откуда: Харьков
прог. языки: C, Haskell

Re: mini2440 общее описание.

Сообщение setar » 07 июл 2010, 10:51

Принято, добавил
Аватара пользователя
setar
Site Admin

Сообщения: 9233
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: mini2440 общее описание.

Сообщение Palachzzz » 09 июл 2010, 00:58

Я думаю не лишним будет указать массу, сама плата около 85 грамм,
экран 3,5 около 105 грамм.
Palachzzz

Сообщения: 73
Зарегистрирован: 13 июн 2010, 13:34
Skype: Z_Z_Z-77
прог. языки: С++, Delphi
ФИО: Павел Новиков

Re: mini2440 общее описание.

Сообщение setar » 09 июл 2010, 01:31

добавил - только 105грамм это сам экран или плата + 3.5" LCD ?
Аватара пользователя
setar
Site Admin

Сообщения: 9233
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: mini2440 общее описание.

Сообщение Palachzzz » 09 июл 2010, 07:32

Плата+экран+болты на которых крепится
Palachzzz

Сообщения: 73
Зарегистрирован: 13 июн 2010, 13:34
Skype: Z_Z_Z-77
прог. языки: С++, Delphi
ФИО: Павел Новиков

Re: mini2440 общее описание.

Сообщение setar » 16 авг 2010, 10:24

прилепил тему, чтобы вниз не убегала :)
Аватара пользователя
setar
Site Admin

Сообщения: 9233
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: mini2440 общее описание.

Сообщение pike » 01 апр 2011, 08:47

чем шить все это дело? какой то программатор необходимо покупать?
через jtag Есть возможность отлаживать из оперативы?
pike

Сообщения: 13
Зарегистрирован: 24 мар 2011, 21:40

Re: mini2440 общее описание.

Сообщение setar » 01 апр 2011, 11:22

программатор в комплекте
отладки полноценным jtag нету.
Аватара пользователя
setar
Site Admin

Сообщения: 9233
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: mini2440 общее описание.

Сообщение pike » 01 апр 2011, 12:18

а протокол для отладки через jtag у данного проца открытый?
pike

Сообщения: 13
Зарегистрирован: 24 мар 2011, 21:40

Re: mini2440 общее описание.

Сообщение setar » 01 апр 2011, 12:23

нужно искать инфу самостоятельно, я не знаю.
а что - есть задача жестко профилировать железку на аппаратном уровне?
цель конечная какова ??
Аватара пользователя
setar
Site Admin

Сообщения: 9233
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: mini2440 общее описание.

Сообщение vitecd » 04 окт 2011, 00:59

цель - не завалить :) ибо если завалишь, поднимать только житагом
vitecd

Сообщения: 11
Зарегистрирован: 18 сен 2011, 01:41
Откуда: Парк победы
Skype: car.media
прог. языки: C
ФИО: ВиНи

Re: mini2440 общее описание.

Сообщение setar » 04 окт 2011, 10:26

завалить можно только сменой lvl1 бутлоадера, а его нужно проверять на NAND
только когда работает, тогда уже в NOR заливать.
поэтому завалить эту железку практически невозможно.
Аватара пользователя
setar
Site Admin

Сообщения: 9233
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко
