mini2440 (S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen)

mini2440 (S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen)

Сообщение EdGull » 19 май 2010, 07:44

а я вот, благодаря Тимуру (Timmy) :friends: , себе присматриваю mini2440 (S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen) - 85$, цена с доставкой в РФ примерно 104$



Код: Выделить всёРазвернуть
Specification

Dimension: 100 x 100 mm
CPU: 400 MHz Samsung S3C2440A ARM920T (Max freq. 533 MHz)
RAM: 64 MB SDRAM, 32 bit 100 MHz Bus
Flash: 64 MB / 128 MB / 256 MB / 1GB NAND Flash and 2 MB NOR Flash with BIOS
EEPROM: 1024 Byte 24C08 (I2C)
Ext. Memory: SD-Card socket
Serial Ports: 1x DB9 connector (RS232), total: 3x serial ports on the PCB
USB: 1x USB-A Host, 1x USB-B Device
Audio Output: 3.5 mm stereo jack
Audio Input: on PCB + condenser microphone
Ethernet: RJ-45 10/100M (DM9000)
RTC: Real Time Clock with battery
Beeper: PWM buzzer
Camera: 20 pin Camera interface
LCD Interface
STN Displays:
4 bit dual scan, 4 bit single scan or 8 bit single scan display type
monochrome, 4 gray levels, 16 gray levels, 256 colors or 4096 colors
Max: 1024x768, 4096 colors
TFT Displays:
1, 2, 4 or 8 bpp palletized color displays
16 or 24 bpp non-palletized true-color displays
Max: 1024x768, 64k colors
Connector for FriendlyARM Displays (3,5" and 7") and VGA Board
Touch Panel: 4 wire resistive
User Inputs: 6x push buttons and 1x A/D pot
User Outputs: 4x LEDs
Expansion: 40 pin System Bus, 34 pin GPIO (2.0mm)
Debug: 10 pin JTAG (2.0mm)
Power: 5V connector, power switch and LED
Power Supply: regulated 5V 1A
OS Support
Android
Linux 2.6
Windows CE 5 and 6


Техническая документация http://www.friendlyarm.net/downloads
Первые шаги, пересборка ядра, файлы инициализации перефирии http://members.cox.net/ebrombaugh1/embe ... index.html
на сегодняшний день покупать дешевле всего здесь:
http://cgi.ebay.com/MINI2440-S3C2440-AR ... 4cee5c760e

Тех кого останавливает покупка mini2440 потому что боится (не знает как и т.д.) через ebay, могут заказывать через меня.
Получится:
1. на 150р. дороже за пересылку почтой России
2. и соответственно на одну неделю дольше.

Счастливые обладатели:



У этих продавцов покупать не стоит:
ge-th2009

Для разработки линукс дистрибутива разработчика открыта тема Calculate Linux Roboforum Build
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: mini2440 (S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen

Сообщение 73! » 24 июн 2010, 17:52

Andrey37 писал(а):Вот с диска под WINCE 5


Спасибо скачал.
Но все эти демо требуют запуска компилятора, если я правильно понимаю - там ведь нет экзешного файла готового?
Я говорил про файл который можно скинуть на SD и оттуда запустить его под WinCE.
У меня после работы с mini2440 порт COM1 "накрылся".
Только не понятно это в windows или может даже на материнке.
Аватара пользователя
73!

Сообщения: 16
Зарегистрирован: 23 июн 2010, 22:06
Откуда: Россия

Re: mini2440 (S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen

Сообщение AndreiSk » 24 июн 2010, 17:56

В MS Visual Studio на .Net можно писать под WinCE.
Я так понял, линукс вам не особо нравится.

Я когда делал под FS Loox 720 (он тоже wince 4.2),
очень удобно было именно со студией :roll:
В WinCE устройства устанавливается .Net Compact Framework (CF)
и по функциям ну почти одинаков с обычным .Net Framework.. есть различия конечно,
но TCP сервер для устройства написать было не проблема.
Аватара пользователя
AndreiSk

Сообщения: 2618
Зарегистрирован: 23 апр 2009, 17:03
Откуда: Москва, Самара
прог. языки: C#

Re: mini2440 (S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen

Сообщение 73! » 24 июн 2010, 18:01

EdGull писал(а):А проблемы с контрастностью экрана у всех или это только мне повезло?


У меня вроде бы все в норме. Может быть контакты на соединительных шлейфах переподключить попробовать и спиртом (чистым) протереть нужно?
Был тут недавно прикол такой - спиртом изопровиловым протирали золоченые контакты разьемов -контакта не было. Протерли чистым питьевым - заработало. Хотя изопровиловым платы мыть самое то, а вот контакты нет...

Добавлено спустя 3 минуты 43 секунды:
AndreiSk писал(а):Я так понял, линукс вам не особо нравится.

Я еще не понял что мне нравится, а что нет. :D
Имею опыт написания программ для различных МК на Си.
Под ОС, а тем более мобильных - еще не приходилось.
Буду разбираться... :crazy:
Аватара пользователя
73!

Сообщения: 16
Зарегистрирован: 23 июн 2010, 22:06
Откуда: Россия

Re: mini2440 (S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen

Сообщение EdGull » 24 июн 2010, 18:39

контакты я в первую очередь проверил
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: mini2440 (S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen

Сообщение =DeaD= » 24 июн 2010, 18:43

У меня вроде всё окей. Дай фотку, чего у тебя не контрастно?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: mini2440 (S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen

Сообщение EdGull » 24 июн 2010, 19:37

тупо белый экран
под очень острым углом очень плохо видно изображение

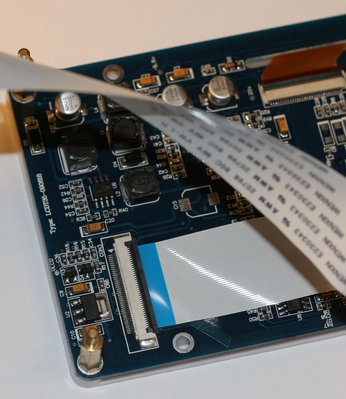

если на плате ЖКИ касаться пинцетом контактов кондеров С3, С5, С6, С8, С29, С28 и С26 то экран включается нормально
после ресета всё работает нормально, но если сбросить питание, то снова танцуем с бубном по ногам кондеров.

кондеры С3, С5, С6, С8 у меня не запаяны
пробовал впаивать:
10,0 мкф
1,0
0,1
0,001
нечего не помогает
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: mini2440 (S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen

Сообщение =DeaD= » 24 июн 2010, 20:00

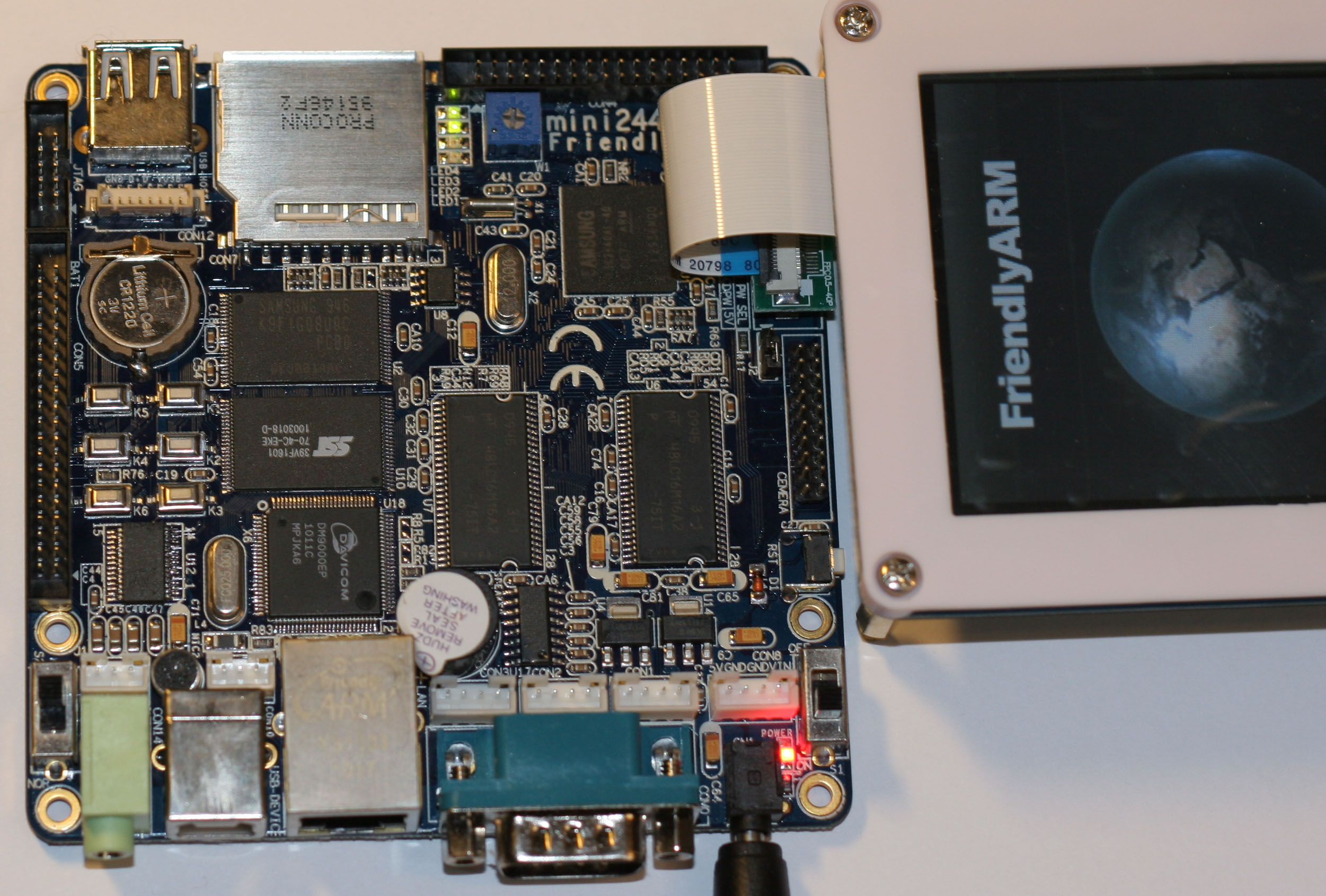

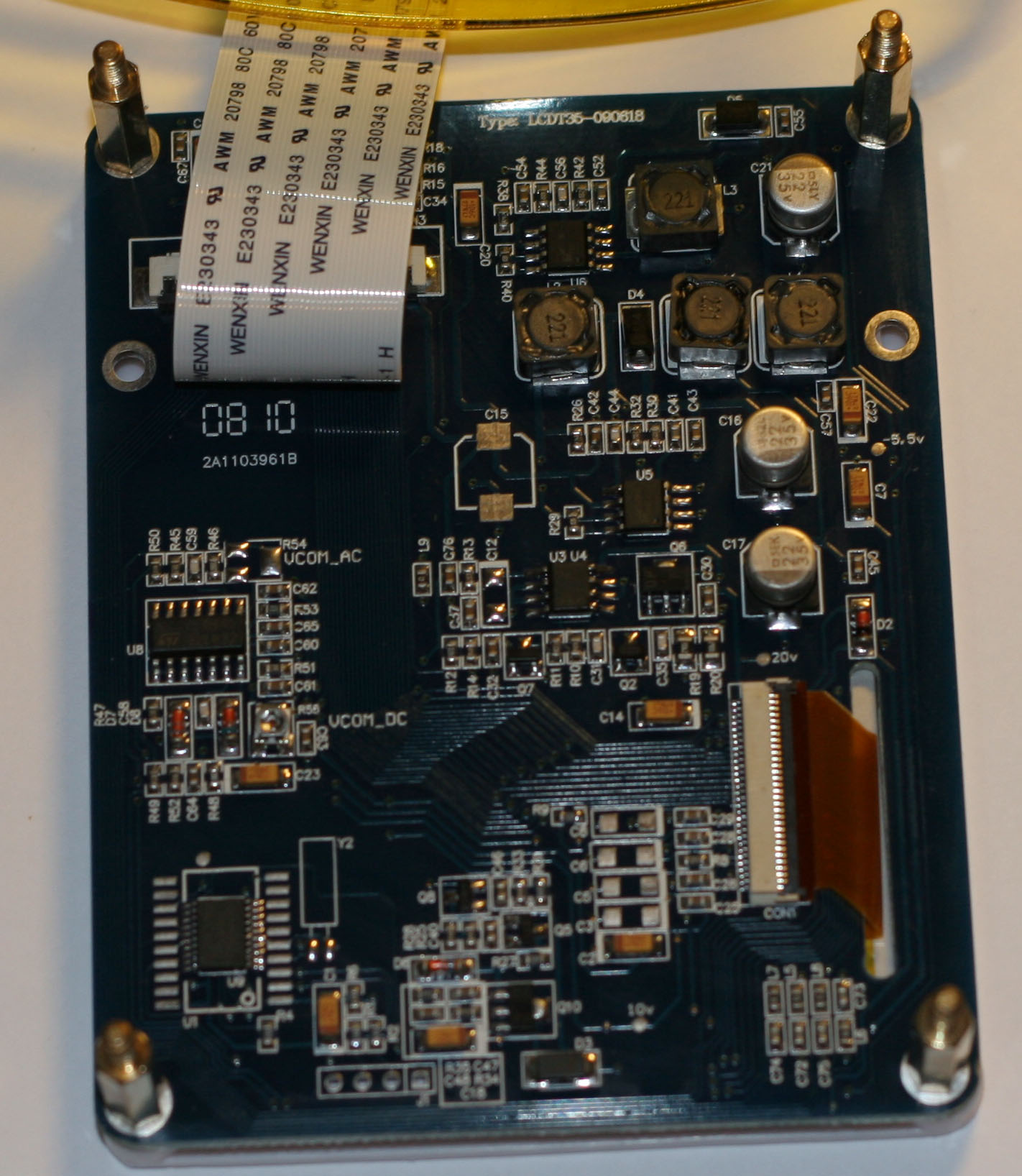

Ща выложу что у меня и куда запаяно.

Добавлено спустя 2 минуты 21 секунду:
Re: mini2440 (S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen)
Только вот прикол, у меня что-то сначала WinCE6 стартовал, а сейчас прогресс-бар пробегает, потом пишет "Start..." и всё :) может это я его первый раз не так как-то выключил? :crazy:
Вложения
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: mini2440 (S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen

Сообщение Angel71 » 24 июн 2010, 20:14

73! писал(а):
Andrey37 писал(а):Вот с диска под WINCE 5


Спасибо скачал.
Но все эти демо требуют запуска компилятора, если я правильно понимаю - там ведь нет экзешного файла готового?
Я говорил про файл который можно скинуть на SD и оттуда запустить его под WinCE.

73! по подпапкам с примерами внимательней смотрим
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: mini2440 (S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen

Сообщение 73! » 24 июн 2010, 20:30

Angel71 писал(а):
73! писал(а):
Andrey37 писал(а):Вот с диска под WINCE 5

73! по подпапкам с примерами внимательней смотрим

ОК. Сегодня вечерком или завтра попробую - будет ли видеть WinCE там экзэшные файлы.

PS. Проверил. Файлы запускаются. Поисковик на моем диске таких файлов не нашел.
Откуда они были взяты?
Но вот еще программка для включения светодиодов GPIO_Test - меню выдает, а светодиоды не включает.
Аватара пользователя
73!

Сообщения: 16
Зарегистрирован: 23 июн 2010, 22:06
Откуда: Россия

Re: mini2440 (S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen

Сообщение AndreiSk » 24 июн 2010, 22:52

EdGull писал(а):...
если на плате ЖКИ касаться пинцетом контактов кондеров ...
нечего не помогает


У меня тоже аналогичный случай был.
Случайно дотронулся до платы (с МК) которая не питалась (выключена).
И тут светодиод засветился, очень тускло правда,
но я в полумраке работаю, так что заметил.
Это было чудо! Энергия шла ниоткуда... как будто из космоса (КЭ=космическая энергия),
которая как то преобразовывалась в электрическую.
Ведь мы так мало знаем об электричестве.. особенно китайском :roll:
Все эти шаговые напряжения и пр....

ЗЫ. А принципиальная схема устройства есть?
Может еще чего не распаяно по нормальному?
Аватара пользователя
AndreiSk

Сообщения: 2618
Зарегистрирован: 23 апр 2009, 17:03
Откуда: Москва, Самара
прог. языки: C#

Re: mini2440 (S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen

Сообщение EdGull » 24 июн 2010, 23:14

яркость экрана у кого нибудь регулируется?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: mini2440 (S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen

Сообщение =DeaD= » 24 июн 2010, 23:28

А через что её регулировать?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: mini2440 (S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen

Сообщение EdGull » 24 июн 2010, 23:43

например, в правом нижнем углу значек лампочки
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: mini2440 (S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen

Сообщение =DeaD= » 24 июн 2010, 23:50

Так у тебя там что? WinCE6 вроде нету, или уже поставил? :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: mini2440 (S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen

Сообщение EdGull » 24 июн 2010, 23:55

у меня Qtopia 2.2.0

Добавлено спустя 3 минуты 40 секунд:
Re: mini2440 (S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen)
короче, чисто по юзерски проверил:
светодиодами моргает
кнопки нажимаются
переменик на ацп показывает
mp3 играет
mp4 играет
часы работают
пинги ходят
sd-карта работает
usb хост работает
микрофон работает

браузер пока не смог настроить через проксю
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович
