Фильтр для пылесоса

Re: Фильтр для пылесоса

Сообщение Vovan » 17 фев 2011, 17:44

Вот через боковую грань собирать пыль крайне не рекомендую, по двум причинам:
1. там ваще никакого движения воздуха не будет (ну почти), слишком большая площадь сечения. Для того чтобы создать поток воздуха обладающего хоть какой-то силой увлекающей пыль и грязь, необходимо максимально\оптимально уменьшить сечение всасывающей горловины (скорость движения воздуха обратнопропорциональна площади - закон, если не ошибаюсь, Бернулли), а чем выше скорость движения воздуха, то, естесно, нам и надо. Ничего он не всосет через боковую панель ни кулерами ни самодельной турбиной ни автопылесосом, а разве что 2кВт пылесосом.
2. забирать воздух через боковую панель - теряется смысл 2-х щеток. Ведь они стараются, кверху пыль поднимают, а мы сбоку через щетку (поновой!) его гоним :( Сверху и надо откачивать, причем через довольно небольшую щель.
Вот тут-то и нужен воздуховод соединяющий переферийно стоЯщий компрессор со щеточным узлом. Воздуховод - это не обязательно что-то уникальное, это может быть и короб и квадратная труба - что угодно...
В данном случае я вижу так: щель в потолке щеточного узла (я ее выше описал), а дальше короб (воздуховод) к компрессорному узлу (наподобие от коробка спичек квадр. труба).
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Фильтр для пылесоса

Сообщение Radist » 17 фев 2011, 18:32

Полностью согласен с вашими аргументами. Я ведь про всасывание пыли ничего не знаю. Как и где сделать щель - я понял, а вот где и как разместить кулер - не понял. Он у меня такой: 80х80х32 мм, обычный компьютерный. Можно схематичный рисунок?
Аватара пользователя
Radist

Сообщения: 2236
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Фильтр для пылесоса

Сообщение Gelios » 17 фев 2011, 19:53

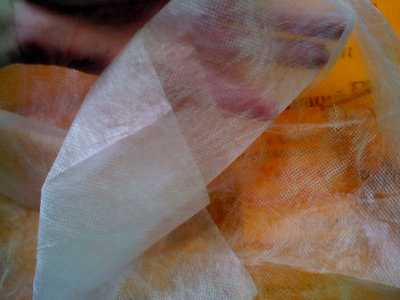

Всем добрый вечер . Изначально в качестве фильтра использовал материал марлевой повязки . В принципе неплохо , как фильтр он себя показал с хорошей стороны :) . Но это каждый раз , приходилось бы бегать в аптеку за марлевыми повязками , продавцы бы с ума сошли :) Как то в магазине обуви , выбирая себе туфли , в коробке для обуви я увидел вот такой вот материал :
Решил использовать в качестве фильтра. В принципе аналогичен марлевой повязке . Но это тоже не удобно , зачем нам столько обуви :wink: . В итоге решил что буду использовать просто марлю в 2 - 3 слоя .

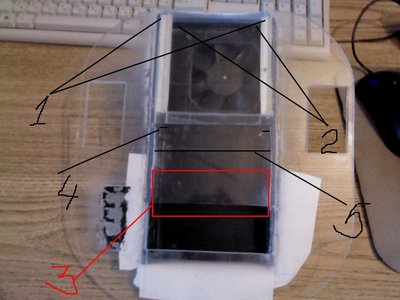

Вот вид моей конструкции с низу :

Извиняюсь сразу , за корявый рисунок-фото , на компе совсем рисовать не умею :oops:
1)Это рельсы по которым , ездит крышка от мусоросборника . Открывая её , мусор высыпается :)
2)На фото плохо видно , с верху точно такие же рельсы , там размещается фильтр . Чистить его проще пареной репы . Открываем с зади небольшую крышечку , и достаем фильтр , который можно почистить , заменить .
3)Это новое расположение щетки
4)Что то на подобии ограничителей для фильтра , дальше них он не поедет .
5)Что то вроде ограничителя для мусора в виде "горочки" .
Вот вроде и мои соображения .
Любая высокоразвитая технология похожа на волшебство
Gelios

Сообщения: 219
Зарегистрирован: 16 июл 2010, 16:25
Откуда: Беларусь , Минск

Re: Фильтр для пылесоса

Сообщение Vovan » 17 фев 2011, 22:30

2Radist: про эскизы ответил в соседней теме.
2Gelios: ну надо испытывать :wink:
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Фильтр для пылесоса

Сообщение yak-40 » 17 фев 2011, 23:14

Тут ещё подумалось, наверное можно фильтрующий элемент вырезать из бумажных мешков для пылесоса.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3029
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Фильтр для пылесоса

Сообщение Myp » 17 фев 2011, 23:32

вот у меня 3 пылесоса
один с бумажными мешками, его мешки бумажные еле еле продуваются.
второй с тряпочным мешком многоразовым, тряпочный мешок продувается изумительно, там какаята хитрая многослойная ткань мохнатая.
ну а третий он вобще циклон... там нечего проверять.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17470
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Фильтр для пылесоса

Сообщение Kulverstukas » 08 ноя 2014, 12:55

Времени прошло много, но наверно актуально. На своем LG пылесосе не смог найти фильтр и установил топливный фильтр камаза. Похож на масляный (думаю и масляный подойдет) Тянет через него хорошо, сопротивление минимально, никаких пропусков пыли не замечено забивается раз в месяц. Изображение В камазоМагазине можно найти много разных других (по размеру) фильтров
кто со мной тот герой, кто без меня, тот... нереально крут потому что сам во всем разбирается.
Аватара пользователя
Kulverstukas

Сообщения: 53
Зарегистрирован: 17 окт 2014, 20:39
прог. языки: с++
