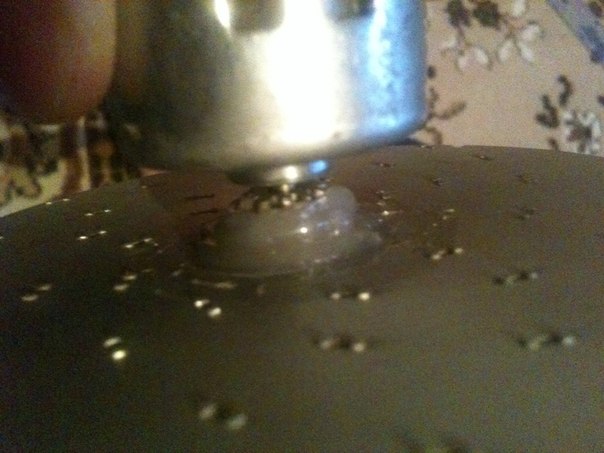

Нашёл моторчик для турбины, потребляемый ток 0,6А без крыльчатки, 12 вольт, с крыльчаткой пока не пробовал, появилась проблема. Отверстие в крыльчатке для крепления с валом двигателя, прожглось, теперь крыльчатка болтается. Можно ли зафиксировать крыльчатку супер клеем, или эпоксидным клеем, перед этим более менее отцентроват крыльчатку на валу.

Если есть доступ к станкам, то лучше сделать переходник, надеваемый на вал, на котором большой гайкой с гровером будет закреплена крыльчатка. Ну а если станки недоступны - придется как нибудь так. Некоторые советуют для подобных целей поксипол. Сам с ним дела не имел - у меня крыльчатка крепится через переходник.

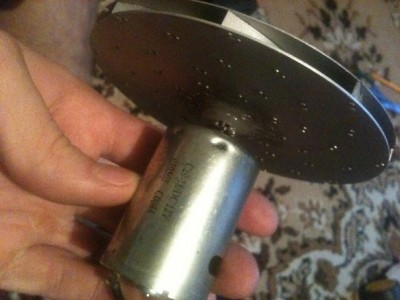

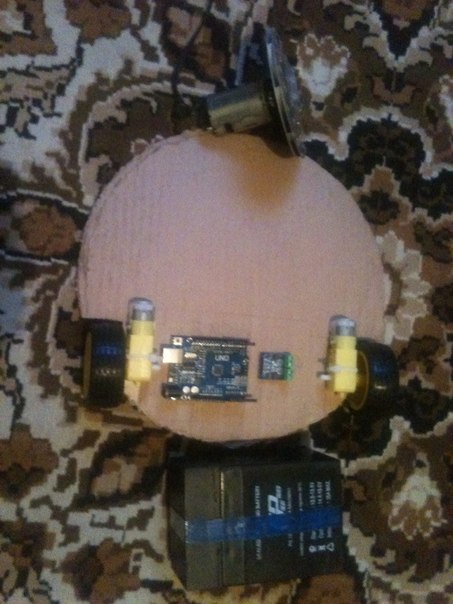

привет ребят! сходил на радио рынок купил движок на турбину, поставил, крутит хорошо! вопрос как померить на его потребляемый ток? хочу уже собирать конструкцию, но сижу с поломаной рукой, жду как снимут гипс)пока пытаюсь делать макет одной рукой) фото прилагаю)

З.Ы. хамер, я так понял ты тоже на диплом делаешь? можно объединить усилия)

Ток померить мультиметром в режиме амперметра, на пределе 10А. Измерять в разрыве проводов, последовательно.

З.Ы. хамер, я так понял ты тоже на диплом делаешь? можно объединить усилия)

Я только ЗА!

hummerr писал(а):

З.Ы. хамер, я так понял ты тоже на диплом делаешь? можно объединить усилия)

Я только ЗА!

вот моя ссылка в вк, напиши)
https://vk.com/danil_zalevskyi

Добавлено спустя 1 минуту 22 секунды:
радист, спасибо! осталось добраться до мультиметра)

Данил, давай здесь общаться, и выкладывать свои идеи, и другим будет интересно, и совет дадут.

Добавлено спустя 7 минут 37 секунд:

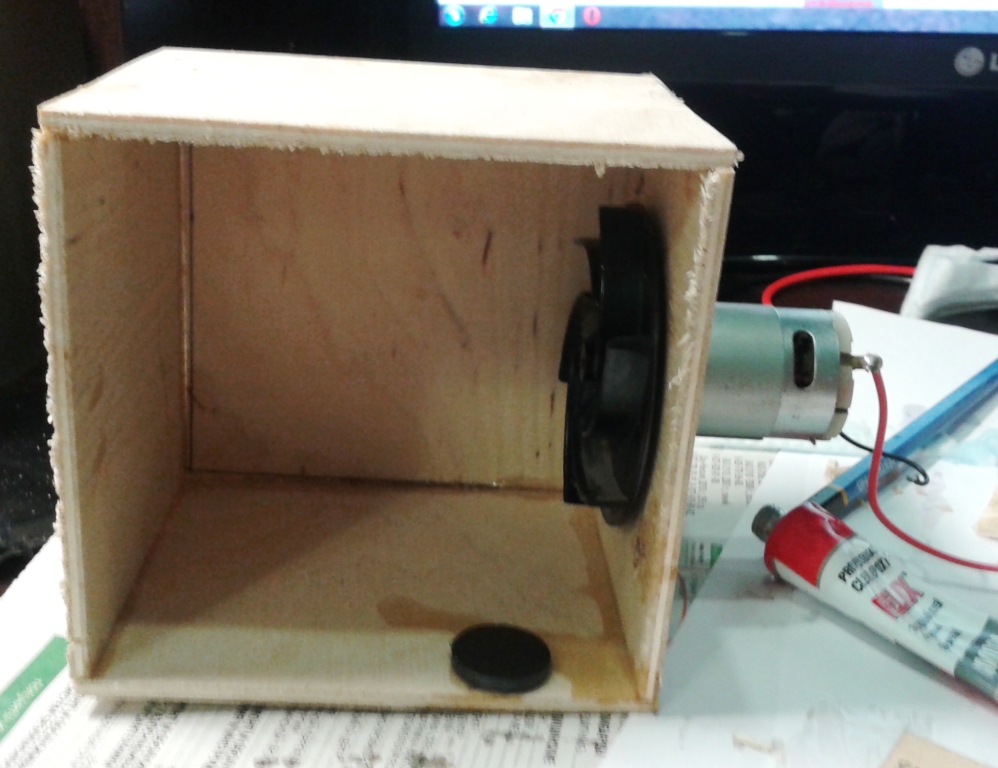

Сегодня пылесборник сделал, с турбиной




Подскажите пожалуйста рис.2. - 1). Нужно ли левую сторону крыльчатки полностью закрывать, вижу у всех здесь так сделано (полностью закрыта с двух сторон)
2). Крыльчатку нужно ли утапливать в стенку, т.е. оставлять крыльчатку внутри стенки, а не снаружи как у меня щас, что измениться в этом случае.

Просверлил отверстия над крыльчаткой, тяга усилилась намного.

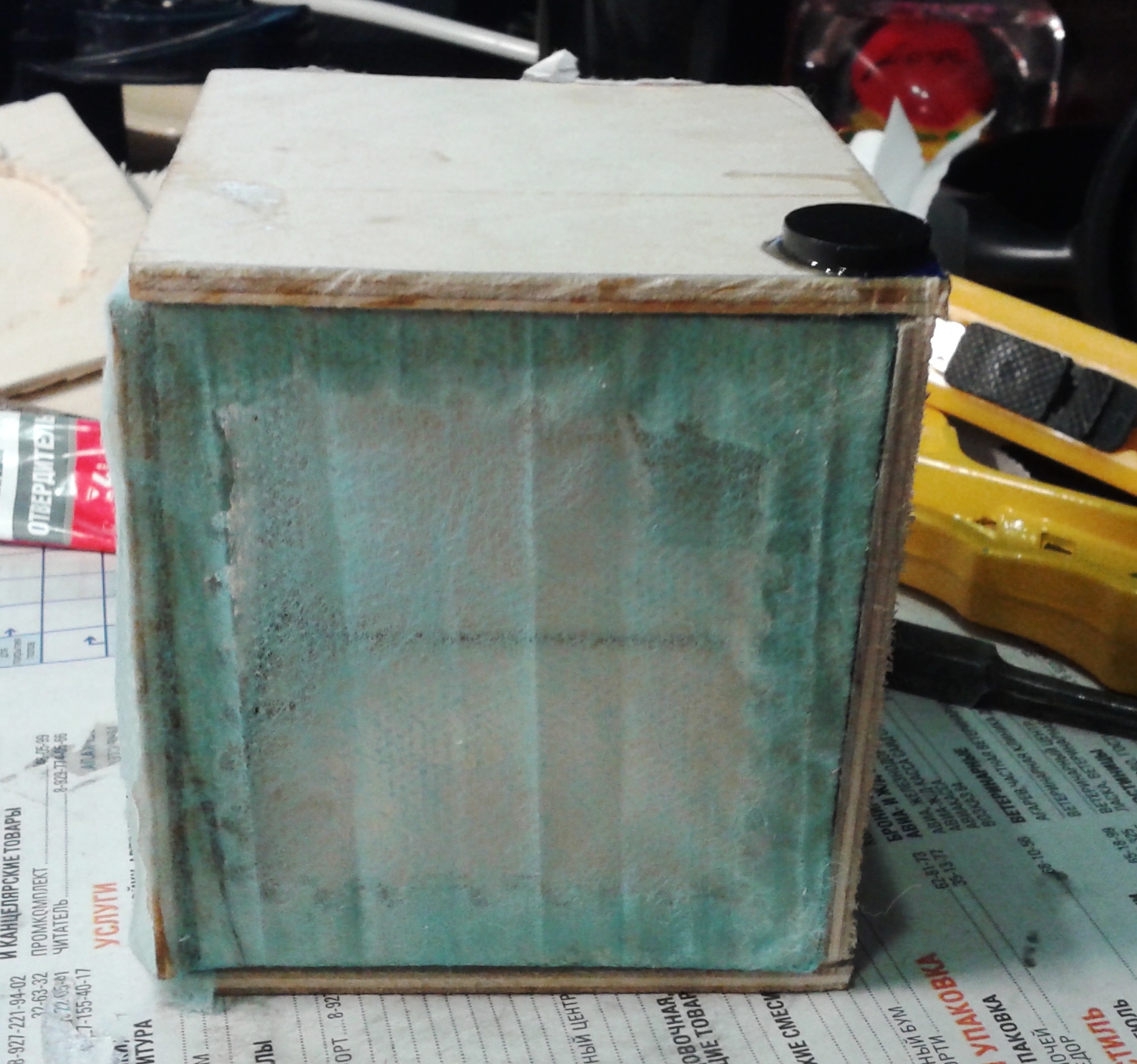

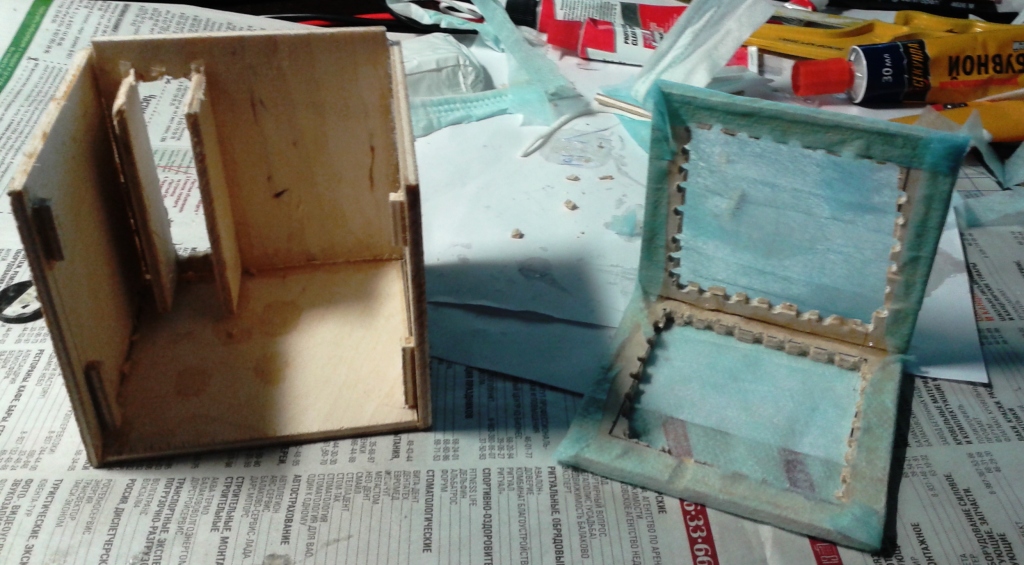

Завтра буду доделывать, это пока первый вариант, экспериментальный.

хамер, думал по таким более мелким вопросам там обсуждать, записку, оформление документации и тд.
хочу что бы быстрее уже сняли гипс и буду делать!

Добавлено спустя 3 минуты 42 секунды:
у меня крыльчатка будет утоплена в стену, а забор воздуха будет через отверстие в центре турбины.
по аналогу с бытовыми пылесосами

Добавлено спустя 7 минут 53 секунды:
буду делать по типу такого(раньше в теме на 7 странице)
download/file.php?id=19566&t=1

Турбина - это две шайбы (одна - чистый круг, другая - круг с дыркой посередине) и лопатки между ними. При вращении лопатки отчерпывают воздух из центра турбины, воздух поступает внутрь турбины через отверстие в шайбе. Соответственно турбина должна быть снаружи пылесборника, в пылесборнике должно быть отверстие, над которым находится отверстие турбины (и плотненько, иначе потеря вакуума). Соответственно сам отсек для мусора должен быть ящиком с двумя отверстиями: жерлом для всоса и крышкой-фильтром. Над фильтром должна быть небольшая вакуум-камера с тем самым отверстием, примыкающим к турбине. Вопрос про "левую" шайбу: можно и без нее, ее роль может играть стенка с отверстием.

2 zdanilv: этот прототип в этой ветке так и не заработал. Рекомендую отталкиваться от варианта Вована - он получился рабочим.

Данил, не могу тебя добавить в друзья, нет надписи добавления. Я подписался на тебя, имя Евгений, зайди ко мне на страницу добавь меня. Ок. ЗСдесь тоже не могу отправить ЛС, не существует такого пользователя пишет.

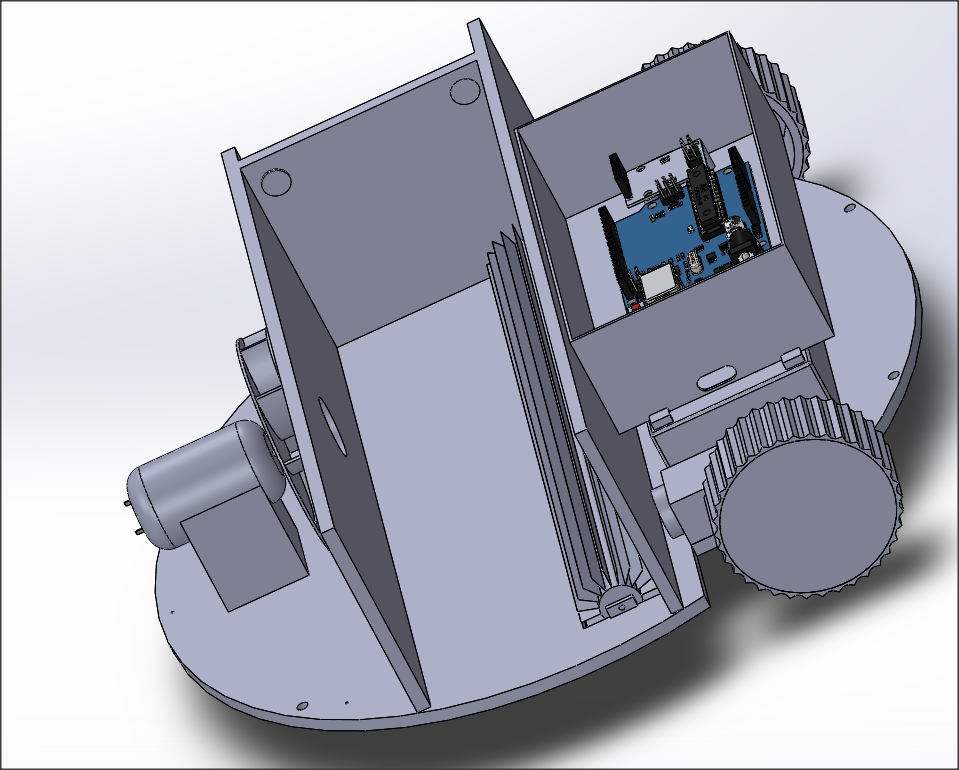

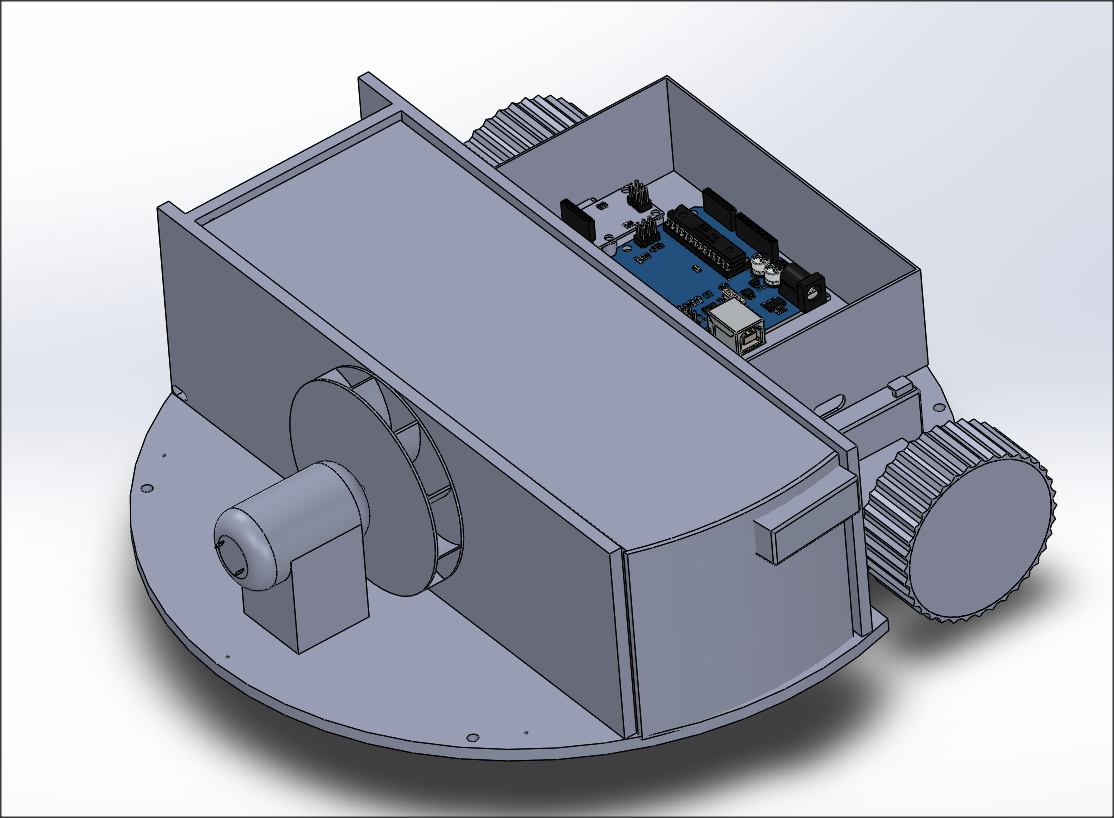

сделал модель в 3д, что скажете?)
уже большая часть готова, только бампер и детекторы поставить, электромонтаж, и фотореалистику)

Мне интересно, но я по рисунку мало что понимаю. А именно: как устроен мусоросборник? Есть ли жерло, где находится фильтр, как мусоросборник вставляется в пылесос, куда заметает щетка, как будет организован выхлоп турбины, какой аккумулятор и где он находится, есть ли подруливающее колесо. Та часть, которая готова - это пока отдельные детали? Их фото тоже бы не помешало.

Radist, попробую тот вариант который ты предлогал)

Добавлено спустя 2 минуты 7 секунд:

Radist писал(а):Мне интересно, но я по рисунку мало что понимаю. А именно: как устроен мусоросборник? Есть ли жерло, где находится фильтр, как мусоросборник вставляется в пылесос, куда заметает щетка, как будет организован выхлоп турбины, какой аккумулятор и где он находится, есть ли подруливающее колесо. Та часть, которая готова - это пока отдельные детали? Их фото тоже бы не помешало.

если интересно то когда доделаю все поскриню и выставлю! все о чем ты говоришь уже есть, просто в этой проекции не видно)

Я предлагал вариант Вована. Но тогда я ничего не понимаю - на рисунке совсем другой вариант. С разницей в 15 минут появляются два взаимоисключающих сообщения. Как так?

ЗЫ. Кстати, сейчас я тоже делаю новый пылесос именно на основе варианта Вована. Пылесосущий узел успел проверить - он работает.

Radist писал(а):Я предлагал вариант Вована. Но тогда я ничего не понимаю - на рисунке совсем другой вариант. С разницей в 15 минут появляются два взаимоисключающих сообщения. Как так?

ЗЫ. Кстати, сейчас я тоже делаю новый пылесос именно на основе варианта Вована. Пылесосущий узел успел проверить - он работает.

я решил попробовать как ты предлогал....

Добавлено спустя 2 минуты 8 секунд:
вот так вот!!! по тому как тот вариан получиться у меня очень высоким) запутался немного

download/file.php?id=19567&mode=view
