hummerr писал(а):хочу встроить приёмник

В смысле радиоприемник?

Добавлено спустя 3 минуты 33 секунды:

otrineo писал(а):Прошу сильно не улыбаться что смог то и выкладываю

А что за редукторы в ходовой части?

Редуктора с двигателем, вот такие http://dvrobot.ru/240/63.html А про приёмник, хочу внести дополнение в пылесос, чего нет не в одном роботе-пылесосе. Пылесос ездит пылесосит и играет радио)))) Если будет много помех от двигателей, можно будет использовать mp3 проигрыватель, и слушать музыку. Можно отключить его с пульта, и оставить работать только пылесос.) Я так понял мне нужен приёмник ИК, например вот такой http://dvrobot.ru/238/366.html, пульт ДУ у меня есть. Только вот как это сделать чтоб работало в связке? Завтра пойду на почту получать электронику. Як-40, отправил Вам сообщение в ЛС.

hummerr писал(а): Пылесос ездит пылесосит и играет радио))))

Турбина так воет, что никакое радио слышно не будет

Добавлено спустя 1 минуту 37 секунд:

hummerr писал(а):отправил Вам сообщение в ЛС.

Здесь лучше общаться, и другим видно.
Может что-то интересное подчерпнут.

Прошелся для интереса по предлагаемым ссылкам. Сайт интересный, робототехнический, правда асортимент не богат. И заметил некоторое лукавство. Например, про модуль ИК приемника пишут: Датчик приема инфракрасного излучения для Ардуино способен принимать сигналы от всех видов дистанционных пультов, работающих по принципу ИК. И только в технических характеристиках уточняют: Частота 38 кГц. Так что не для всех видов пультов, а только для тех, у кого 38 кГц (не проверял, видят ли такие датчики частоту 36 кГц, но точно не видят 56 кГц). А так сайт хорош, микросервы там дешевые.

ЗЫ. Кстати, тема музыки на пылесосе не нова: forum64/topic4297.html

yak-40 писал(а):

hummerr писал(а): Пылесос ездит пылесосит и играет радио))))

hummerr писал(а):Турбина так воет, что никакое радио слышно не будет

Что то не подумал. Значит отпадает тема музыки на пылесосе. Сначала соберу Основу, потом уже различные примочки, я думаю так будет правильнее.

hummerr писал(а):Значит отпадает тема музыки на пылесосе

Ну почему же? Можно так: Аккумулятор разрядился, турбина выключилась, пылесос поехал на базу заряжаться под весёлую (грустную) музыку

Кстати, сегодня в голову пришла такая мысль: добавить пылесосу эмоций. Идея такая: на верхней части корпуса располагается платка с несколькими светодиодами и тсопом. Но не просто так, а хитрым образом. Два двухцветных (для простоты трехногих) светодиода - глаза. Тсоп - нос. И 5 плоских светодиодов в виде лежащей на боку буквы I - рот. Рот отвечает за напряжение аккумулятора (улыбается - заряду еще много, спокоен - половина, скорбит - пора заряжаться). Нос принимает команды с пульта. Глаза сигнализируют о режиме работы (для двухцветных светодиодов таких режимов будет 9). Для управления этим хозяйством надо всего 9 контактов (средняя палочка рта горит всегда, боковушки запараллелены). Ранее предлагали использовать семисегментный индикатор для рта, но сейчас не найти сегменты без наклона.

Radist, +1
Можно сделать светодиодную матрицу, и тогда намного больше смайликов можно показать. Например, когда пылесос упирается в препятствие, можно зажигать :0

yak-40 писал(а):пылесос поехал на базу заряжаться под весёлую (грустную) музыку

Или говорит человеческим голосом: "устал работать, пойду пожрать"

Кстати, сейчас продают carduino nano, где есть специальный вывод для подключения динамика.

Radist писал(а):Кстати, сегодня в голову пришла такая мысль: добавить пылесосу эмоций. Идея такая: на верхней части корпуса располагается платка с несколькими светодиодами и тсопом. Но не просто так, а хитрым образом. Два двухцветных (для простоты трехногих) светодиода - глаза. Тсоп - нос. И 5 плоских светодиодов в виде лежащей на боку буквы I - рот. Рот отвечает за напряжение аккумулятора (улыбается - заряду еще много, спокоен - половина, скорбит - пора заряжаться). Нос принимает команды с пульта. Глаза сигнализируют о режиме работы (для двухцветных светодиодов таких режимов будет 9). Для управления этим хозяйством надо всего 9 контактов (средняя палочка рта горит всегда, боковушки запараллелены). Ранее предлагали использовать семисегментный индикатор для рта, но сейчас не найти сегменты без наклона.

Интересная идея, Вы можете выложить это в схеме и готовом проекте? Если можно поподробнее с фотками

Нет, не могу. Идею я озвучил, а дойдет ли до реализации - не известно. Как подключить светодиод на этом форуме все знают, как подключить тсоп - есть в даташите. Есть встречное предложение - Вы нарисуете схему, выложите сюда, а мы подскажем где ошибки. Так все при деле окажутся.

Radist писал(а):Нет, не могу. Идею я озвучил, а дойдет ли до реализации - не известно. Как подключить светодиод на этом форуме все знают, как подключить тсоп - есть в даташите. Есть встречное предложение - Вы нарисуете схему, выложите сюда, а мы подскажем где ошибки. Так все при деле окажутся.

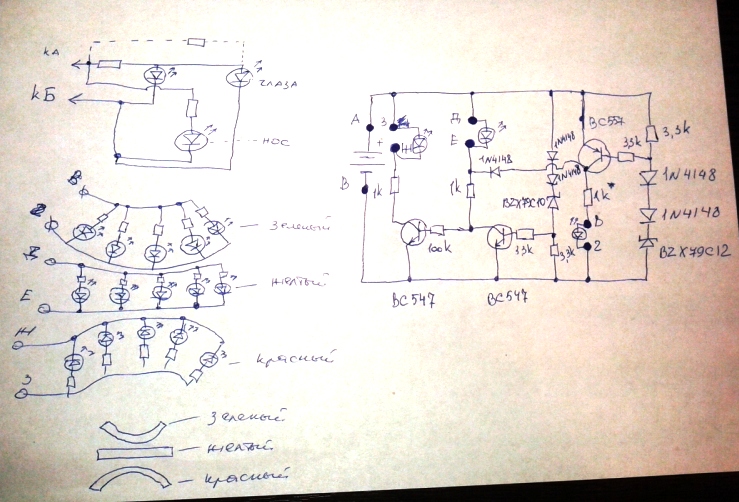

Набросал схемку. В схеме нужно скорее всего транзисторы заменить на более мощные, т.к. используется 5 светодиодов.

Вы свою часть работы сделали - теперь моя очередь. Со схемой вы немного перемудрили - правая часть с транзисторами не нужна - тока в 10 мА будет достаточно, значит можно управлять прямо с ноги МК. Форму рта я предполагал такую "Н", но дело хозяйское. Глаза - двухцветные с общим анодом, но это тоже дело хозяйское. А вот нос - не светодиод надо, а тсоп (приемник модулированного ИК). Это если хотите управление от пульта.

По поводу рта и эмоций: напомню про тему о роботе с семисегментным улыбатором, очень мило получилось.
forum10/topic5828.html

Осталось купить провода для ардуино, и начну собирать. Можно ли пока собрать все без корпуса, и проверить работоспособность? Хотел спросить про датчик http://dvrobot.ru/238/410.html Лучше его использовать ? или http://dvrobot.ru/238/406.html сейчас в наличии 3 шт, или http://dvrobot.ru/238/408.html И ещё вопрос. Как организовать самостоятельную подзарядку робота, т.е. чтобы робот пылесос сам мог подъехать к базе на подзарядку, после полной зарядки сам поехал дальше. Чтобы тоже участвовать в разработке подзарядки в меру своих знаний (новичок), позже предложу алгоритм работы, и набросаю схему. А Вы поправите. Ок! Как предложил Radist

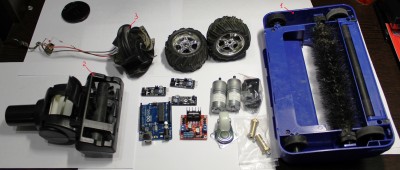

В наличии сейчас имеется:

Только нет проводов, идут из Китая.

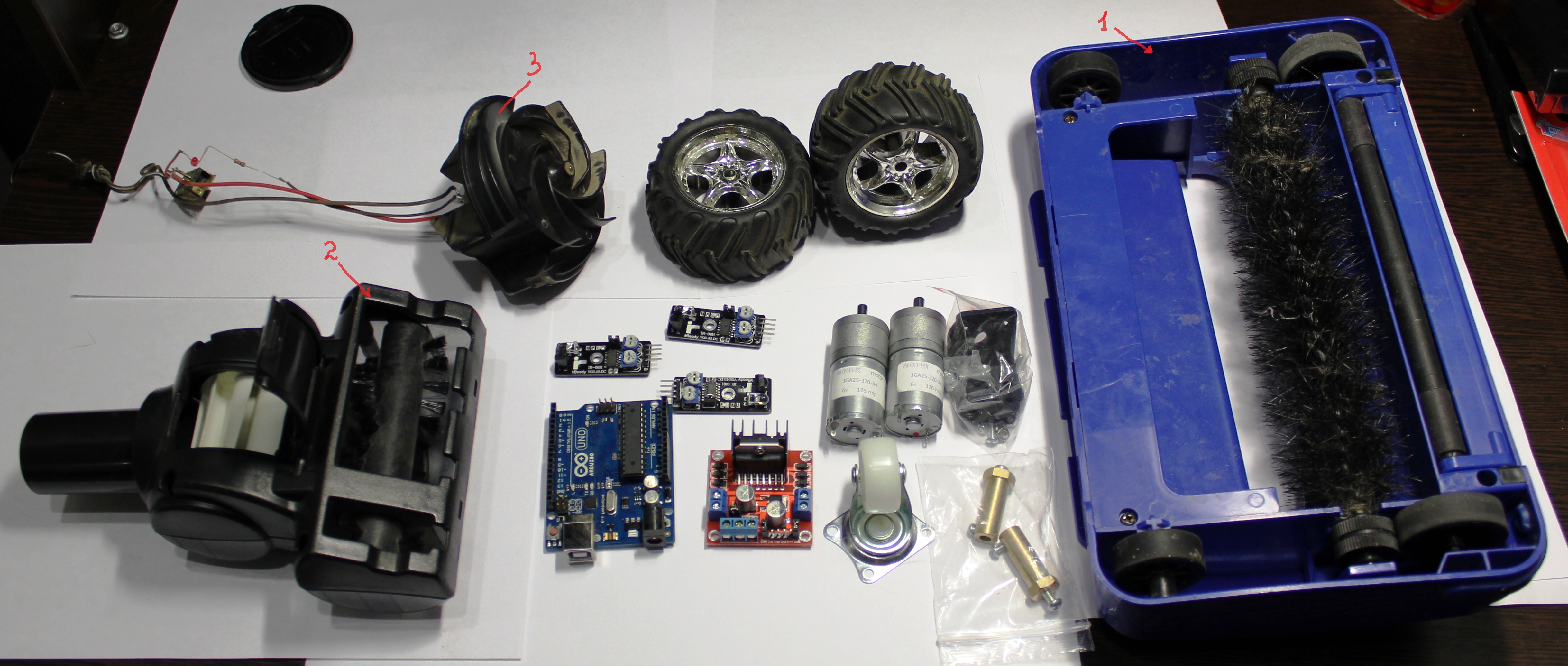

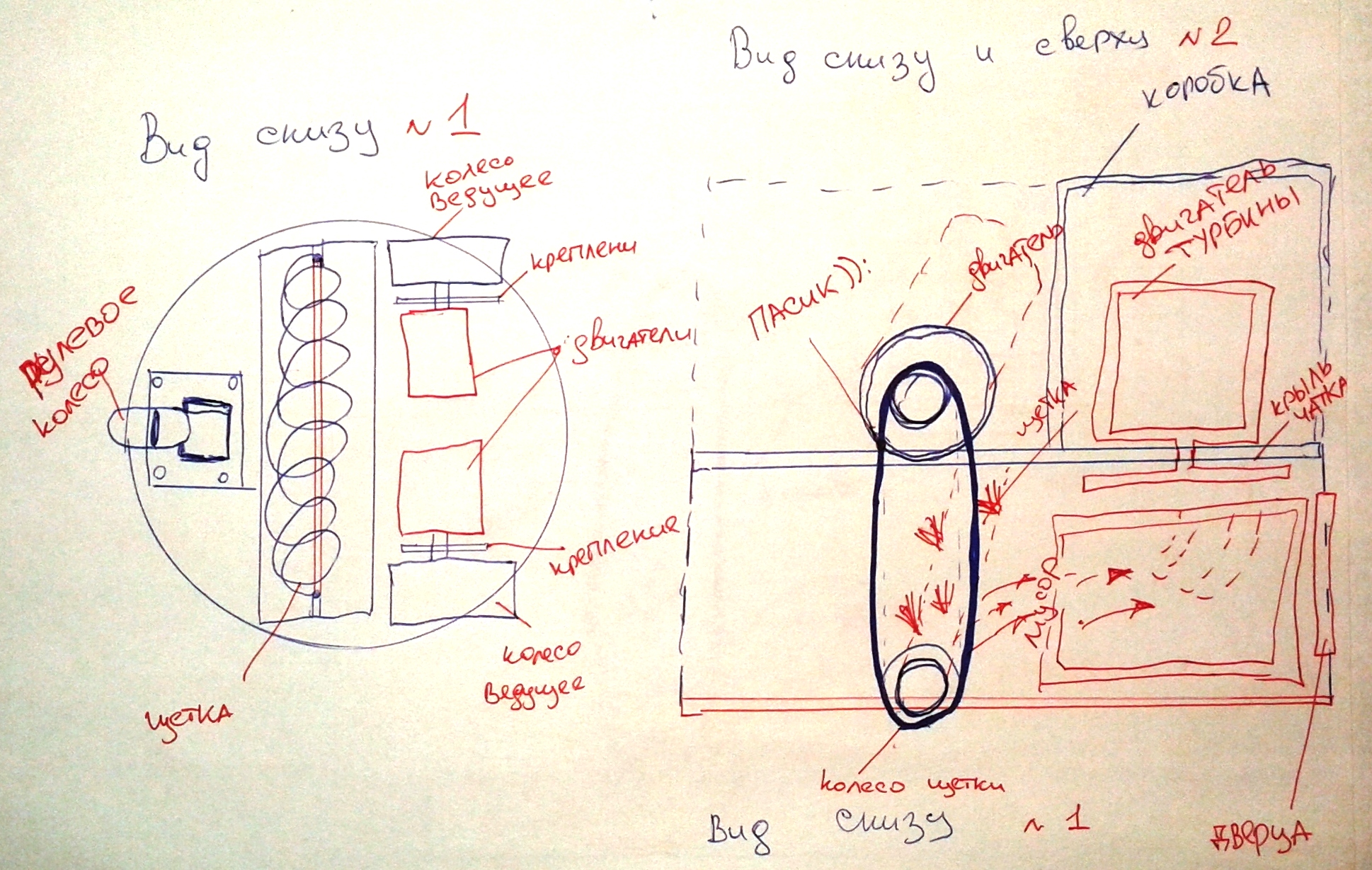

По нумерации на фото:1 - Внутренность пылесоса, хочу целиком вставить в пылесос, далее покажу схематично. Колеса которые по бокам щетку, уберу из неё.

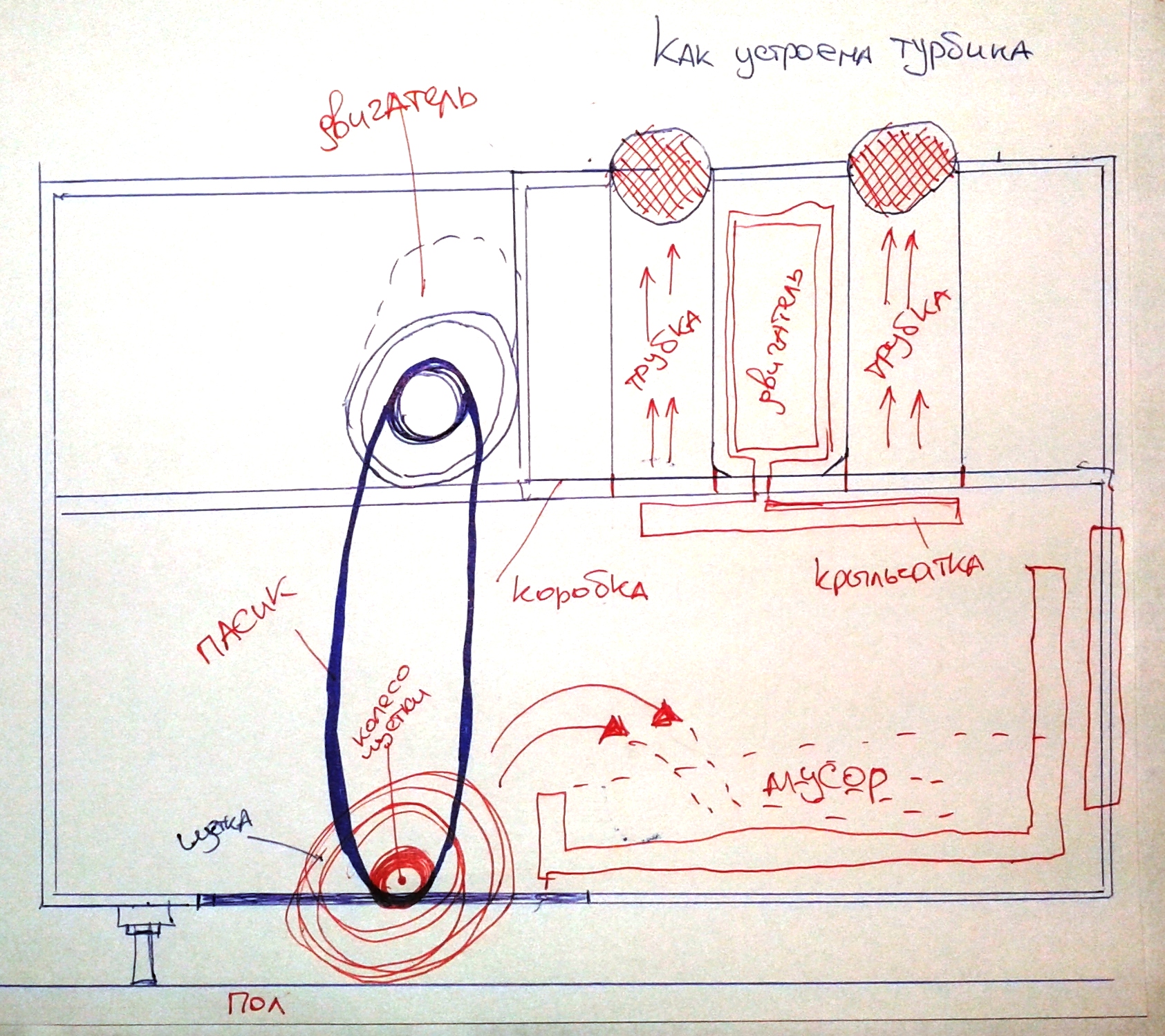

2 - Щетка с какой то турбиной, и ременной передачей на саму щётку использовать наверное не буду.

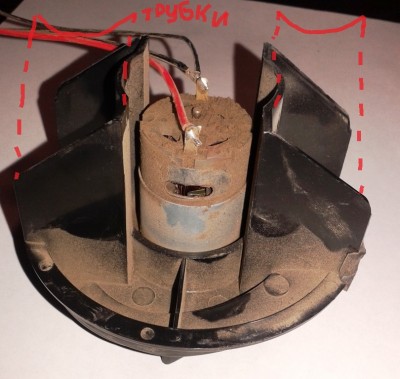

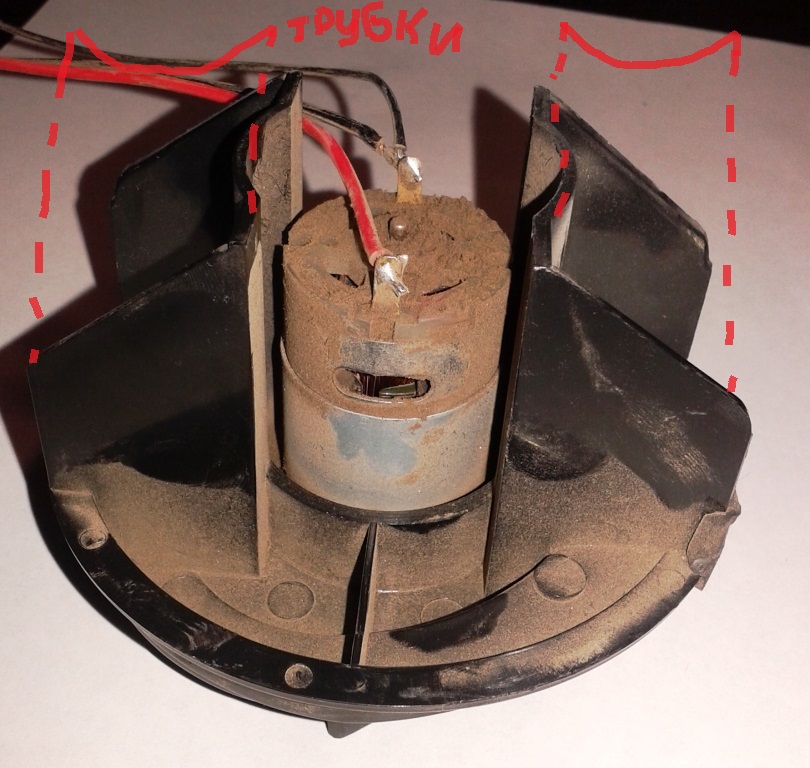

3 - Движок с крыльчаткой (турбина)

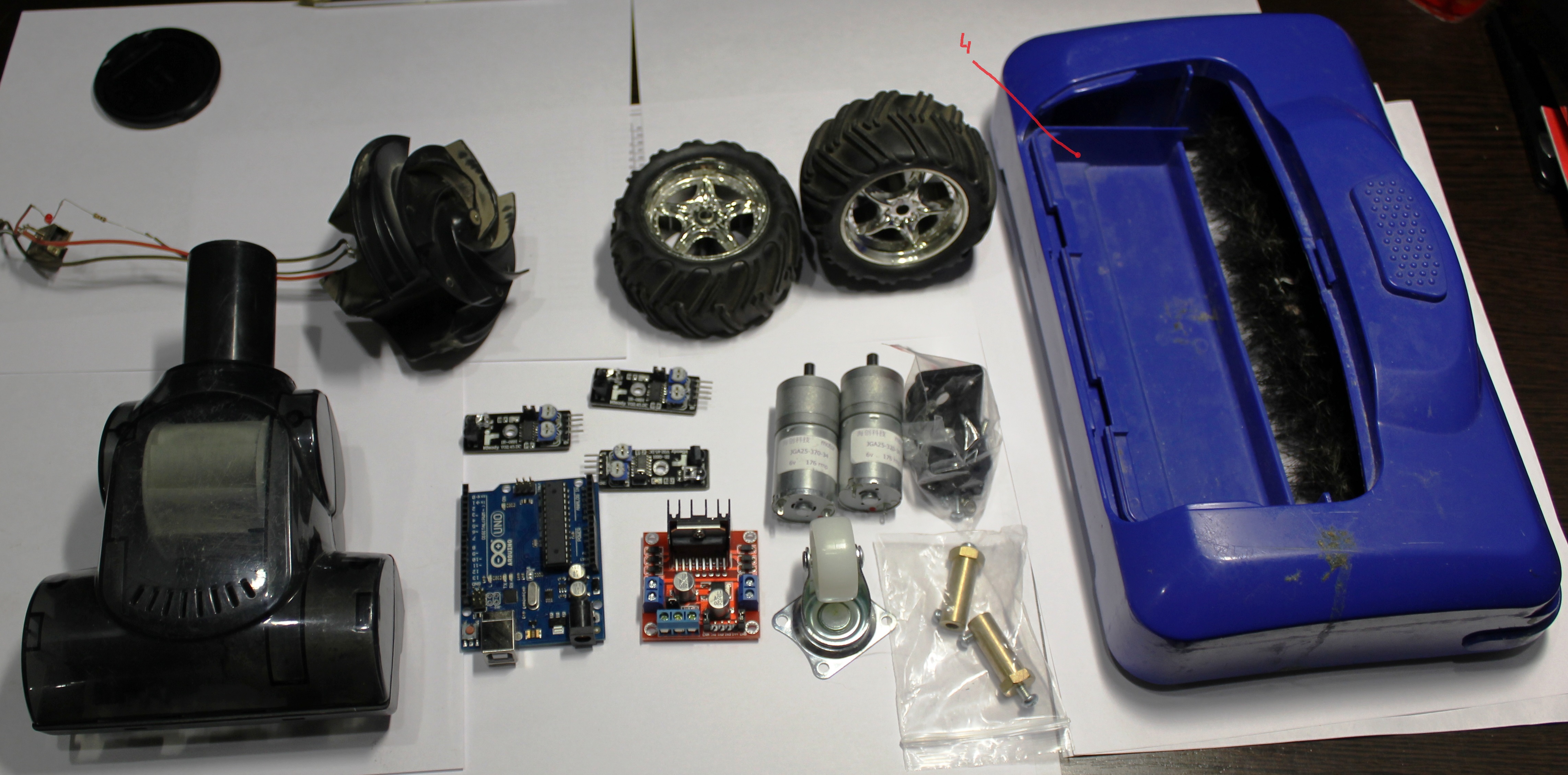

4 - Контейнер, куда будет собираться мусор
Может быть турбина и не нужна. эта щетка очень хорошо убирает без турбины, проверено. И шуметь ничего не будет!

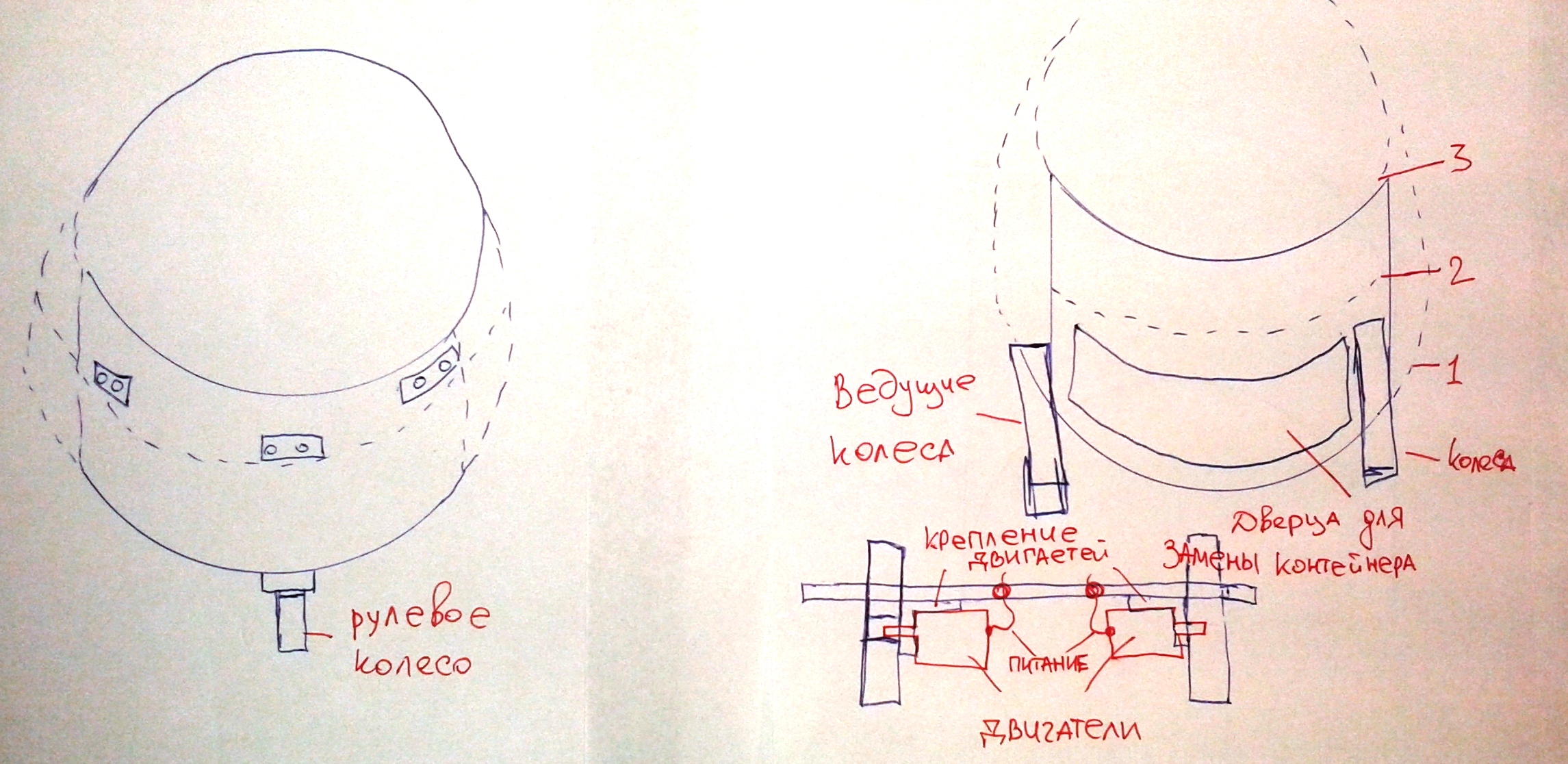

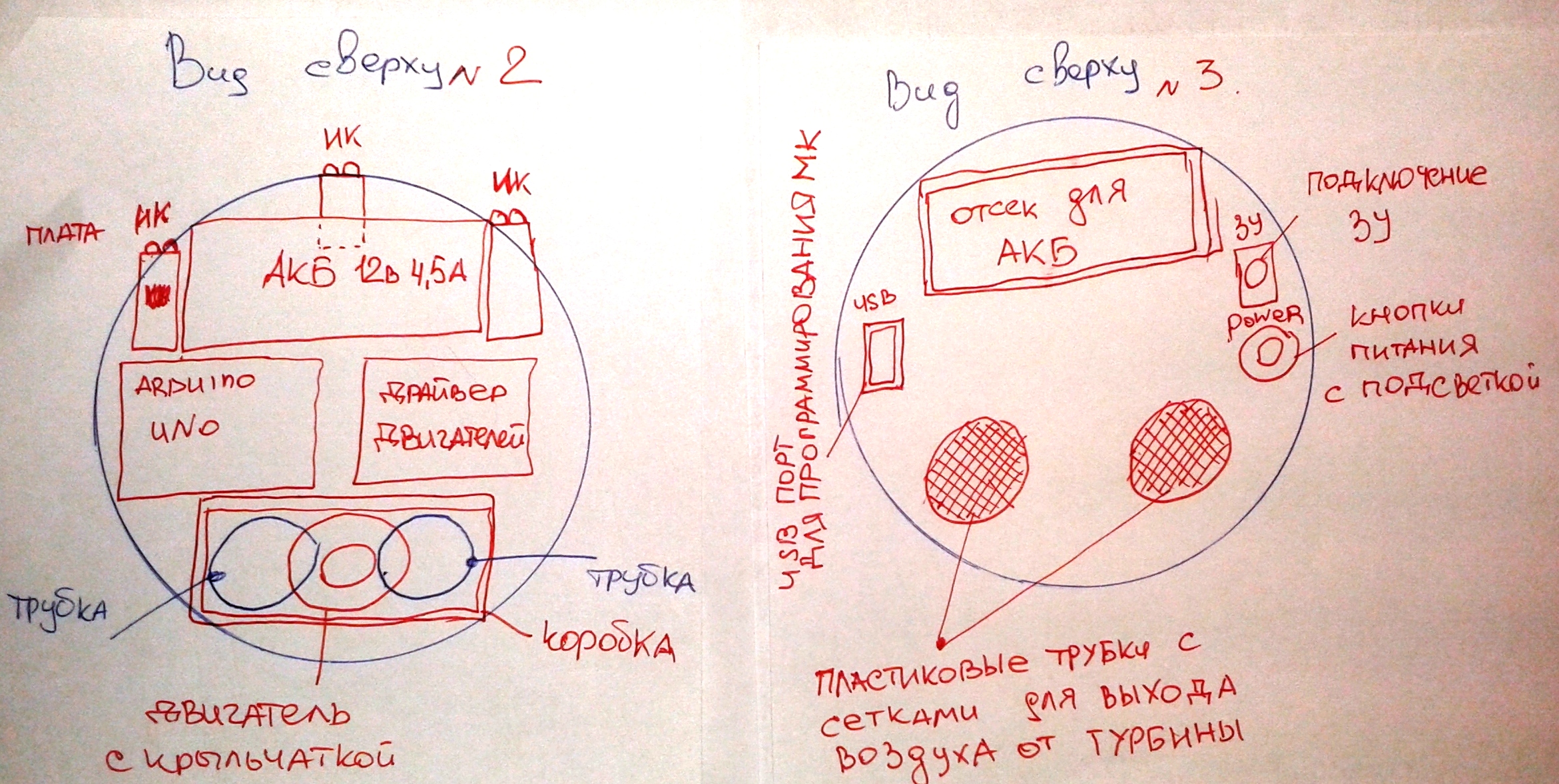

Вот как я представляю корпус: Диаметр корпуса 35-38см, думаю наверное большой все таки, Чтобы изменить размер надо как то переделать щетку с креплением и контейнером.
Забыл нарисовать цифровой вольт метр вот такой http://ru.aliexpress.com/item/0-56inch- ... dVersion=1 на виде сверху №3 Еще забыл одну плату - DC12в./DC5в. преобразователь, для питания МК. Взял от автомобильной зарядки для телефона.
