Жестяной корпус на базе проволочного каркаса

Сообщение MEXAHuK » 03 ноя 2010, 22:48

В связи с постройкой на базе экспериментального шасси Злобный Гном боевого бота-разведчика-сумоиста-толкателя, возникла необходимость защитить электронику от внешнего физических воздействия. Короче - стал нужен корпус :)
По моему мнению, в нашем хобби эстетическая составляющая не менее важна, чем механическая, электронная или программная.
Мне хотелось получить в результате нечто брутальное, мужественное, с элементами стим- или дизельпанка, и при этом компактное и не громоздкое. Корпус не должен быть зализанным, гладким, нужны "следы сварки", "клепки", никаких стекол или плексигласов, решетки - наше все. Примерно вот в таком вот аксепте :)
Хотя я и обожаю делать чертежи и эскизы всего, чего ни творю, данный проект выполнен на чистой импровизации.
Если кому-нибудь пригодится мой опыт, буду только рад.

Начнем :)

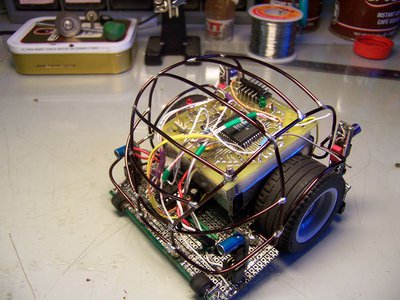

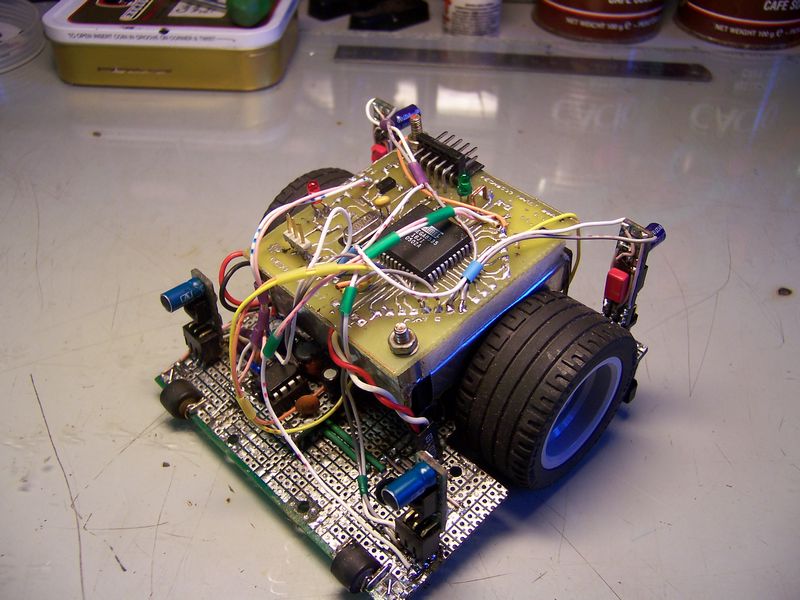

Каркас изготавливался на базе уже существующего шасси.

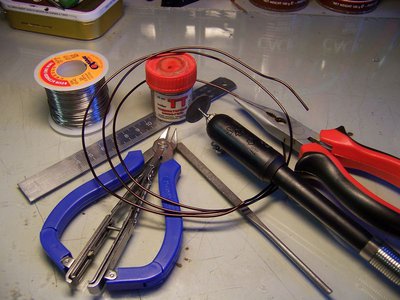

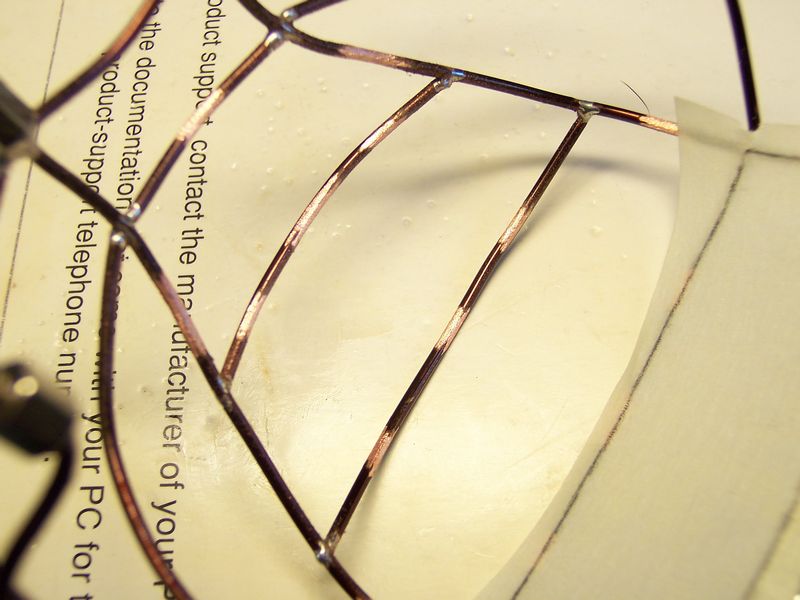

Материал каркаса - обмоточный провод, лакированная медная проволока. Вначале были изготавлены две несущие, которые крепились к шасси при помощи резбовых втулок от компутерного железа. Затем в нужных местах лаковая изоляция была зачищена, проволока - залужена.



На поперечинах произведены аналогичные операции. Места стыков пропаяны оловянно-свинцовым припоем, с использованием флюса ТТ. Никаких канифолей, забыто как страшный сон.



Жесть, из которой изготовлены консервные банки для сгущенки и т.п. - прекрасный конструкционный материал. Обожаю. Легко вырезается, хорошо формуется, отлично паяется - рекомендую :good:
Для того, чтобы пластины, из которых и будет состоять мой корпус, идеально стыковались друг с другом, надо получить точную выкройку для каждой пластины. Казалось бы, это непростая задача. Учитывая, что каркас лепился "на глаз", ни о какой симметрии речи и быть не может. На помощь приходит малярный скотч. Он хорошо, но не сильно липнет, на нем можно рисовать.

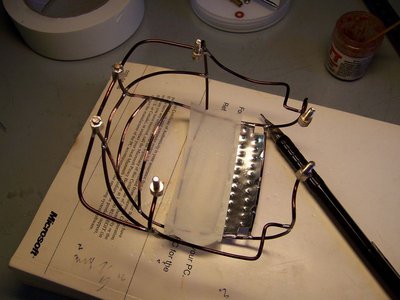

Приклеиваем полоску скотча к местоположению будущей пластины, чтобы он принял объемную форму, пластины будут выпуклыми.

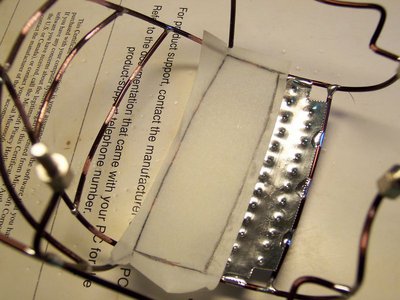

Обводим контур будущей пластины карандашом.



Получившийся шаблон наклеиваем на кусок жести.

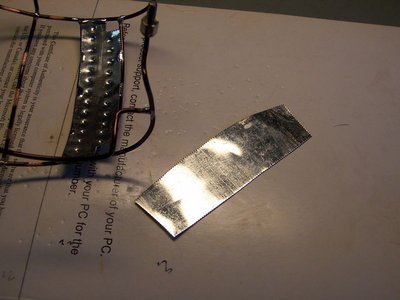

Вырезаем.

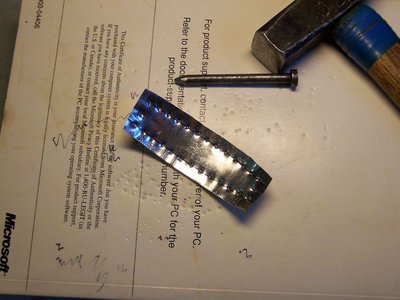

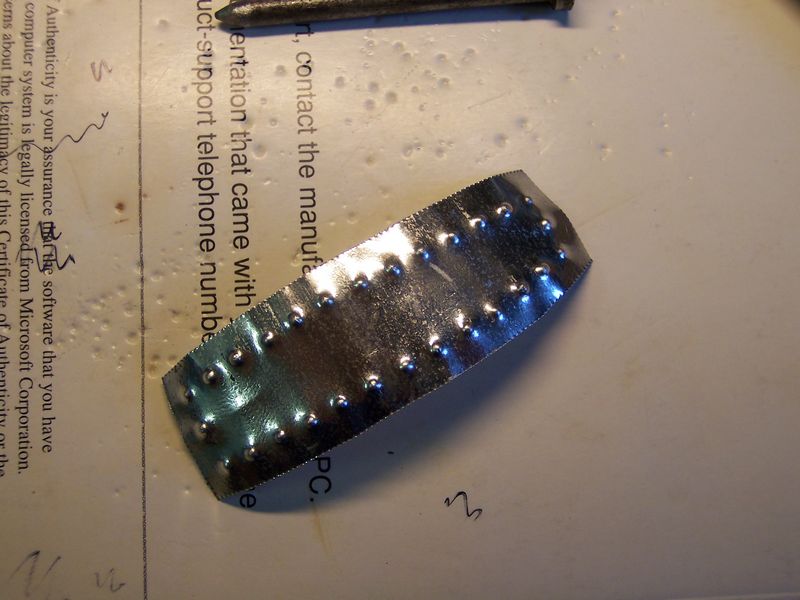

Следующий этап - "проклепка". При помощи специально затупленного дюбеля с обратной стороны пластины наносятся ряды "клепок".



Этим я убиваю двух зайцев. Во первых я получаю изогнутую пластинку.



Во вторых я получаю декоративные элементы - "клепки". После покраски я аккуратно пройдусь по ним наждачкой, и они будут блестеть на фоне краски.

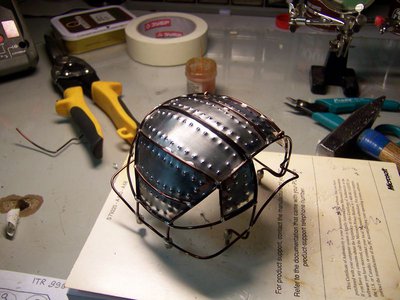

Пластины аккуратно припаиваются к "обратной" стороне каркаса. Аккуратные потеки припоя имитируют наплывы сваренного металла.



Затем пластины зачищаются и полируются - подготовка к будущей окраске.

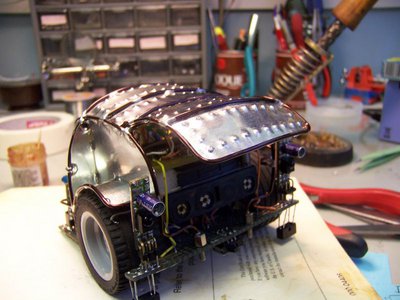

Ну в общем и все :)

Для замены батареек и прошивки у бота, я предусмотрел небольшую заднюю дверцу на петлевых шарнирах





Теперь - покраска. Но об этом как-нить в следующий раз. :)
Спасибо за внимание!
Аватара пользователя
MEXAHuK

Сообщения: 216
Зарегистрирован: 07 янв 2005, 23:39
Откуда: г.Норильск, Россия
прог. языки: Pascal, C, C++
ФИО: Раф Попов

Re: Жестяной корпус на базе проволочного каркаса

Сообщение =DeaD= » 03 ноя 2010, 23:08

5 баллов! Такого и в кино можно снимать! :Bravo:
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24215
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Жестяной корпус на базе проволочного каркаса

Сообщение EdGull » 03 ноя 2010, 23:32

я думаю это достойно нашего золотого фонда
и красиво и оформлено правильно
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Жестяной корпус на базе проволочного каркаса

Сообщение AndreiSk » 03 ноя 2010, 23:39

Поддерживаю... а то грустно смотреть как провода торчат
во все стороны у большинства поделок :sorry:
Аватара пользователя
AndreiSk

Сообщения: 2630
Зарегистрирован: 23 апр 2009, 17:03
Откуда: Москва, Самара
прог. языки: C#

Re: Жестяной корпус на базе проволочного каркаса

Сообщение yak-40 » 03 ноя 2010, 23:40

Клёва! :good:
Эдакая смесь средневекового рыцаря и современных технологий :D
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3029
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Жестяной корпус на базе проволочного каркаса

Сообщение MegaBIZON » 03 ноя 2010, 23:51

Ошызеть!
В кои веки робофорумские телегинаколёсах начали получать броню! :) Да в таком интересном стиле, и, что я особенно лублу - всё из чего попало и отлично выполнено )))
И всё есть - крыша, крылья, дверца...

Вот ну а что, утащить уже штоль в сокровишницу? :)
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6257
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Жестяной корпус на базе проволочного каркаса

Сообщение =DeaD= » 03 ноя 2010, 23:52

Тащи, всё категорическое добро надо тщательно собирать и вести учет :crazy:
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24215
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Жестяной корпус на базе проволочного каркаса

Сообщение MegaBIZON » 04 ноя 2010, 00:11

тащи-тащи... не успел ))
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6257
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Жестяной корпус на базе проволочного каркаса

Сообщение Michael_K » 04 ноя 2010, 00:19

Броненосец... клевый :)
Аватара пользователя
Michael_K

Сообщения: 6028
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Жестяной корпус на базе проволочного каркаса

Сообщение rom@n » 04 ноя 2010, 00:23

Отлично :good:
Аватара пользователя
rom@n

Сообщения: 59
Зарегистрирован: 03 окт 2009, 14:52
Откуда: kazan
ФИО: Медведев Роман Юрьевич

Re: Жестяной корпус на базе проволочного каркаса

Сообщение galex1981 » 05 ноя 2010, 02:03

Замечательно! :good:

Добавлено спустя 50 секунд:
Интересно, на сколько прочная такая конструкция корпуса?
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4358
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Жестяной корпус на базе проволочного каркаса

Сообщение MEXAHuK » 05 ноя 2010, 14:26

Спасибо, ребята, на добром слове ! :oops:

MegaBizon, не обошлось без влияния твоих творений :good:

Michael_K, блин, а ведь действительно очень похоже получилось :)

galex1981: ну в цифрах не скажу, но с каждой напаянной пластинкой жесткость ощутимо увеличивалась.
По тактильным ощущениям - хорошая прочность на сжатие. Вряд ли пайка выдержит сильный удар или давление, но падение с высоты стола прошло без видимых повреждений :)
Аватара пользователя
MEXAHuK

Сообщения: 216
Зарегистрирован: 07 янв 2005, 23:39
Откуда: г.Норильск, Россия
прог. языки: Pascal, C, C++
ФИО: Раф Попов

Re: Жестяной корпус на базе проволочного каркаса

Сообщение Сергей » 05 ноя 2010, 14:37

Напомнило старый добрый Fallout :) Молодец!
Сергей

Сообщения: 3744
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Re: Жестяной корпус на базе проволочного каркаса

Сообщение MegaBIZON » 05 ноя 2010, 19:45

MEXAHuK писал(а):MegaBizon, не обошлось без влияния твоих творений :good:

Рад осознават ))
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6257
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Жестяной корпус на базе проволочного каркаса

Сообщение Rockman » 05 ноя 2010, 20:38

Прикольно! бронированный рыцарь-колобок :)
Rockman

Сообщения: 198
Зарегистрирован: 06 июл 2010, 16:36
Откуда: Черногорск
прог. языки: Objective-C, C#, C, C++
