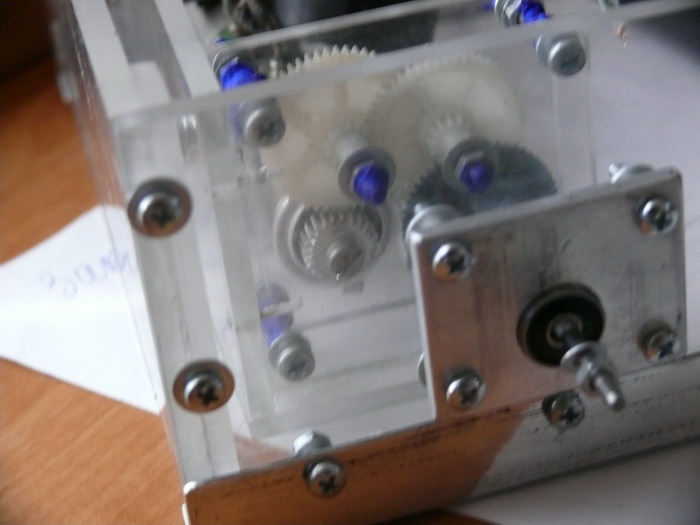

Редуктор на гвоздях - брутально!
А в "тазике" над подруливающим колесиком столько много места - это багажник для полезной нагрузки?

там на первой фотке, алюминиевая шестерня в исходной конструкции я ее не заметил

гвозди в роли осей - это нормально
Вообще всякая такая фигня нормальный материал - я червяки из шурупов мутил.

хе да действительно оси я сделал из гвоздей отполировал обрезал как надо и нарезал резьбу...

Ivon86 писал(а):там на первой фотке, алюминиевая шестерня в исходной конструкции я ее не заметил

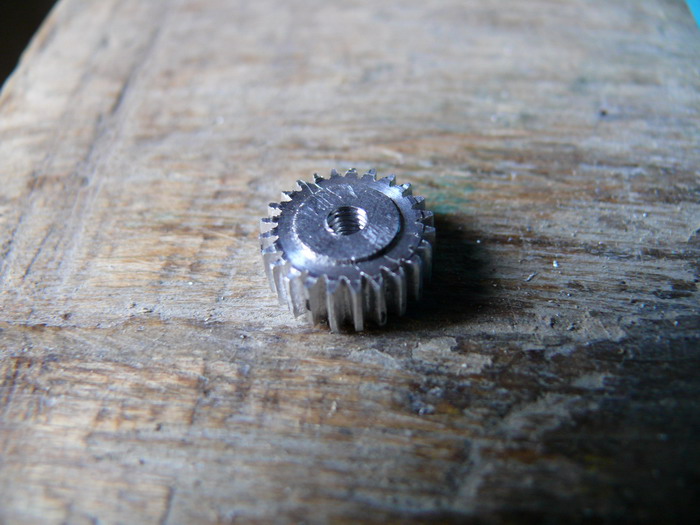

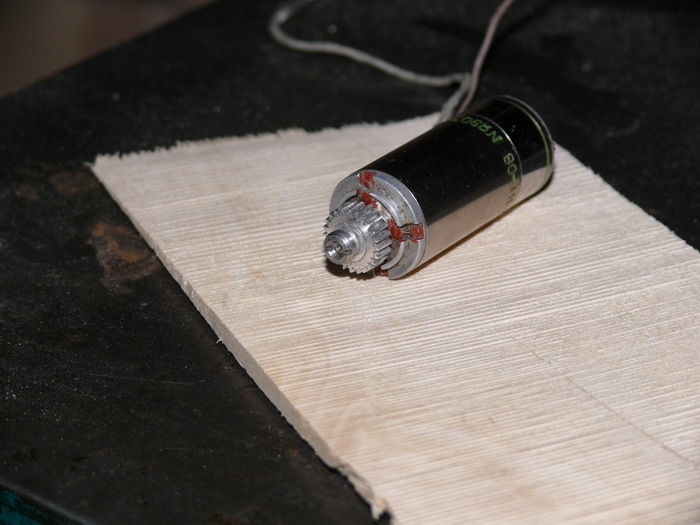

алюминиевая шестерня насажена на вал движка..

Вот это правильный подход, сам так начинал шестерни делать. А то когда читаешь "вылить шестерню из эпоксидки или поксипола" в смех аж бросает. А вот в качестве осей я использовал обычные винты одетые в латунную трубку, ведь его может понадобиться разобрать. Где купил подшибник на внутренний диаметр 5(по фотке вроде он), мне точь в точь так же сделать надо?

По шестерням просто молодец!!!

Зиз из анпосьибл!

Знакомый тазик

>алюминиевая шестерня
Шестерня наверняка не алюминиевая, так как алюминий в своём изначальном виде, почти как пластилин. Я конечно не могу утверждать точно, так как по фотке не понятна прочность. Но если она реально не из дюраля, то зубья помнутся в момент(особенно момент нагрузок ).

Люминь там, дюраль... один хрен самодельная
Жму лапу

А чего заготовки для шестерней - плоские блины (фото 1), а готовая шестерня не плоская (фото 3)? А напильник на фото 2 треугольный? Мне кажется, что таким напильником такие зубки не выпилить.

Ну напильник то вообще квадратный.
Меня терзают смутные сомнения(с)

Vorral писал(а):Вот это правильный подход, сам так начинал шестерни делать. А то когда читаешь "вылить шестерню из эпоксидки или поксипола" в смех аж бросает. А вот в качестве осей я использовал обычные винты одетые в латунную трубку, ведь его может понадобиться разобрать. Где купил подшибник на внутренний диаметр 5(по фотке вроде он), мне точь в точь так же сделать надо?

Подшипник купил в Пятигорске в Промзоне на складах
20р шт наружний диаметр 13 внутренний 4 гвоздь тоесть выходной вал 3мм обмотал фольгой 0.5мм и приклеил

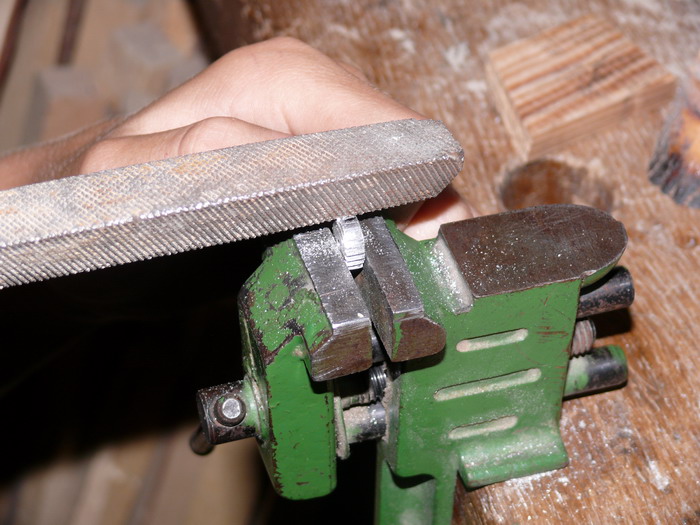

напильник треугольный делал всё надфилем но осталась тока эта фотка!!

SSG писал(а):А чего заготовки для шестерней - плоские блины (фото 1), а готовая шестерня не плоская (фото 3)? А напильник на фото 2 треугольный? Мне кажется, что таким напильником такие зубки не выпилить.

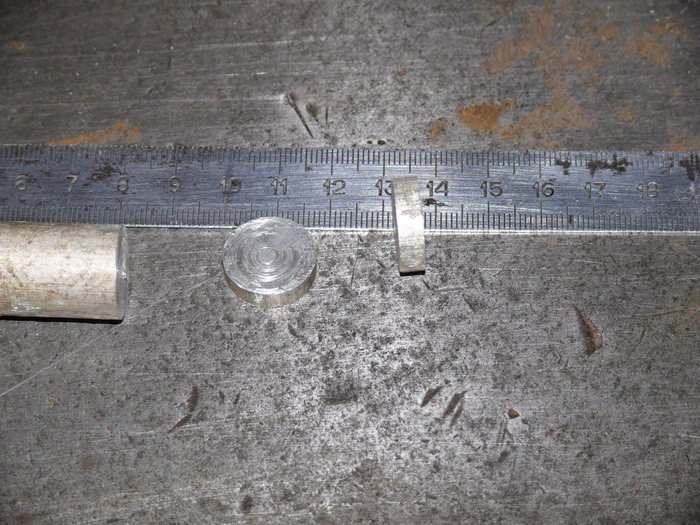

заготовку под шестерню отрезал от кругляка
диаметром 18мм и толщиной 7мм

Vorral писал(а): Где купил подшибник на внутренний диаметр 5(по фотке вроде он), мне точь в точь так же сделать надо?

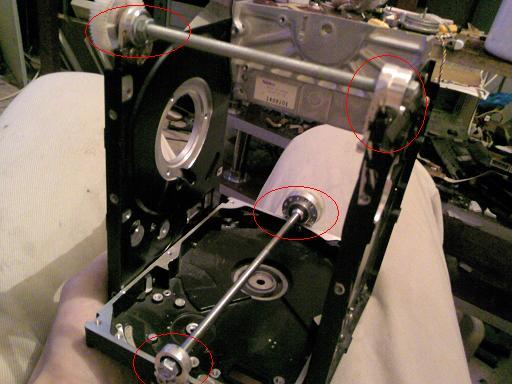

сломай старый ННД там есть, из самого шпинделя не плохие посадочные места получеются при достаточном терпении, такие вот..

>напильник треугольный делал всё надфилем но осталась тока эта фотка!!
Да, треугольный напильник(любого размера) рулит Знать бы это c начала, а то накупил наборов надфилей, а только строго треугольные подошли. Хоть и зубья получаются треугольными, но крутятся без проблем. Правда один из минусов, большой люфт, в особенности, если все шестерни будут самодельными.
>сломай старый ННД там есть, из самого шпинделя не плохие посадочные места получеются при достаточном терпении, такие вот..
Спасибо, про НДД очень актуально, ибо у меня не рабочих, целая куча (а вот Пятигорск далековат) Я тут ещё поразмыслил и предполагаю, что там должны использоваться неодимовые магниты, что тоже пригодится.
