Re: мини Wall-e

Сообщение himik » 28 окт 2009, 20:03

тогда ктонить подкинте схемку а то я думал что в протеусе посмотрю
himik

Сообщения: 124
Зарегистрирован: 09 сен 2009, 15:19
Откуда: горно-алтайск

Re: мини Wall-e

Сообщение Vovan » 28 окт 2009, 20:06

yak-40 писал(а):В железе надо тактовую частоту увеличивать. Стваь не менее 8 мГц.

прошил на 8мГц - лажа :( ... "мяу" какое-то получается...
Нет, на 4мГц - класно звучит! :good: только от свиста избавиться нужно попробовать и ваще супер будет!
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: мини Wall-e

Сообщение yak-40 » 28 окт 2009, 20:45

Vovan писал(а):прошил на 8мГц - лажа ... "мяу" какое-то получается...

Забыл предупредить, если на 8 мГц прошивать, то delay_us в цикле надо с 60 до 120 увеличить.
Тогда всё окей будет, и свист пропадает :)

Добавлено спустя 8 минут 45 секунд:
Для тех кто не может перекомпилировать, вот прошивочка на 8 мГц с доработкой.
Никакого свиста.
w32.hex
(36.87 КиБ) Скачиваний: 160

Пробуйте наздоровье :D
Последний раз редактировалось yak-40 28 окт 2009, 23:20, всего редактировалось 1 раз.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3036
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: мини Wall-e

Сообщение XEOn8 » 28 окт 2009, 20:51

Видел таких Валли и Ев в Окее, продаются в комплекте с наборами батареек. На стеллажах их было очень много, так что полагаю будут они там еще долго.
XEOn8

Сообщения: 85
Зарегистрирован: 04 апр 2007, 01:38
Откуда: Санкт-Петербург
ФИО: Киселев Станислав

Re: мини Wall-e

Сообщение yak-40 » 28 окт 2009, 22:01

himik писал(а):тогда ктонить подкинте схемку а то я думал что в протеусе посмотрю

Да какая там схема.
Пару резисторов, транзистор, кнопка и динамик :D
Немного подправил видео :)
Последний раз редактировалось yak-40 28 окт 2009, 23:31, всего редактировалось 1 раз.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3036
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: мини Wall-e

Сообщение кулер 23 » 28 окт 2009, 22:26

:good: прикольно
Аватара пользователя
кулер 23

Сообщения: 798
Зарегистрирован: 17 апр 2009, 19:44
Откуда: Югорск
Skype: rizhykot
ФИО: Аксютин Юрий

Re: мини Wall-e

Сообщение himik » 29 окт 2009, 09:07

ну всеж както со схемой лучше ,тем более я не знаю к каким портам циплять перефирию
himik

Сообщения: 124
Зарегистрирован: 09 сен 2009, 15:19
Откуда: горно-алтайск

Re: мини Wall-e

Сообщение himik » 29 окт 2009, 20:40

ну раз некто ни хочет дать схему тогда хотяб скажите какие детали к каким портам подключать.
Как я понял используется atmega16 ?
himik

Сообщения: 124
Зарегистрирован: 09 сен 2009, 15:19
Откуда: горно-алтайск

Re: мини Wall-e

Сообщение yak-40 » 29 окт 2009, 21:03

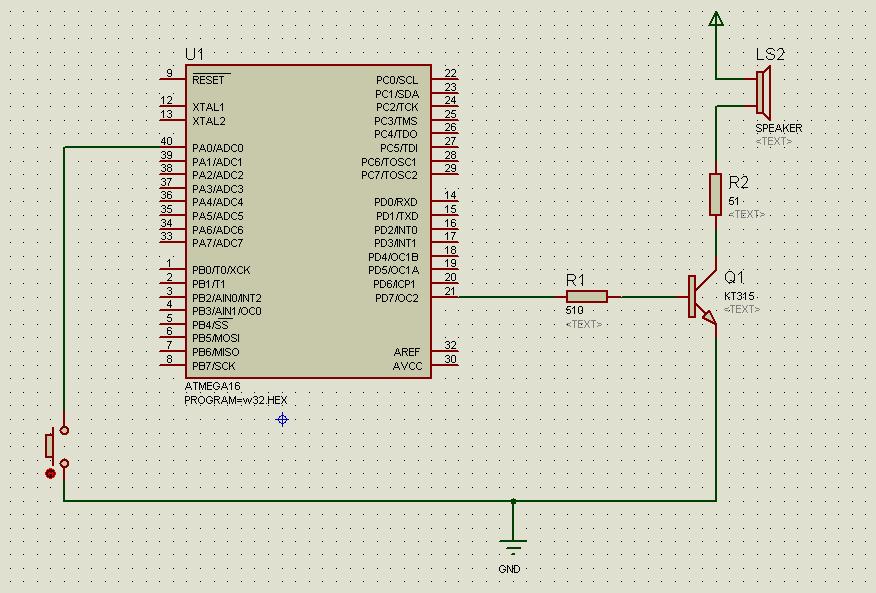

Вот такая подойдёт?

Резистор R2 подбирается в зависимости от применяемого динамика.
Незабудь аккуратненько фьюзы прошить на внутренний RS генератор 8 мГц.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3036
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: мини Wall-e

Сообщение himik » 30 окт 2009, 09:03

спасибо yak-40 ,а можете подсказать прошивку фьюзов ?
himik

Сообщения: 124
Зарегистрирован: 09 сен 2009, 15:19
Откуда: горно-алтайск

Re: мини Wall-e

Сообщение EdGull » 30 окт 2009, 09:07

так написано ж, внутренний RC 8МГц
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: мини Wall-e

Сообщение himik » 30 окт 2009, 10:20

нет я понял,просто я незнаю какие фьюзы надо вистовить для того чтобы прошить на внутренний RC 8МГц
himik

Сообщения: 124
Зарегистрирован: 09 сен 2009, 15:19
Откуда: горно-алтайск

Re: мини Wall-e

Сообщение galex1981 » 30 окт 2009, 10:25

В какой то теме был калькулятор фузов, поищи
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4358
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: мини Wall-e

Сообщение EdGull » 30 окт 2009, 10:35

прошивай васиком, там просто из списка выберешь internal RC 8МГц
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: мини Wall-e

Сообщение yak-40 » 30 окт 2009, 10:58

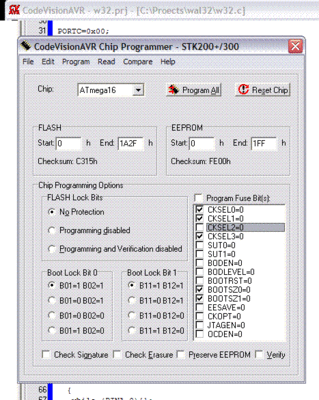

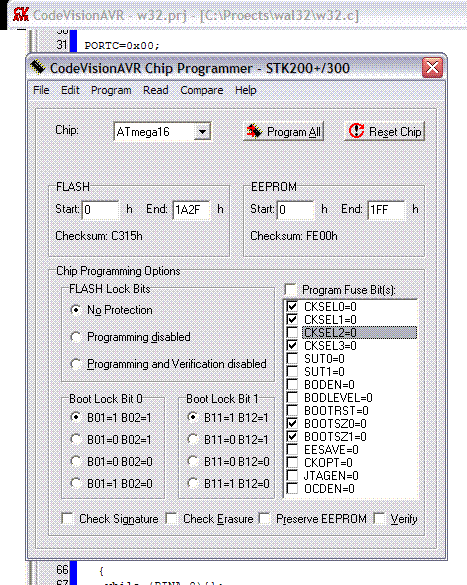

Прошивай так:
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3036
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец
