to sibdaver:

ну схема от вот этого автора была взята за основу
http://lx.divxstation.com/article.asp?aId=151

софт вроде этот работал
http://www.xs4all.nl/~loosen/elektronica/BobLight/
(он тоже был переработан)

далее уже общался с авторами, и соответственно совместно с ними делались доработки.
(было принято решение использовать USB, софт был оптимизирован, добавлен режим moodlight, т.е. воспроизведение без компа залитой в память последовательности и т.д.)

так выглядит то, что получилось в итоге
http://www.youtube.com/watch?v=Q_3ri_4Spaw
сорри за качество, под рукой камеры не было, писал на мобилку

документации и фоток в процессе изготовления не сохранилось...
но теоретически если будет время можно разобрать да продемонстрировать, да и схемы восстановить.
но, как мне кажется, это не актуально, сейчас началась движуха в более правильном и перспективном направлении, но, как уже сказано, оно будет сложно в повторении. на данный момент общаюсь все с тем же RafkeP на предмет помощи в переводе ряда форумов домена .nl
у ребят там уже прототипы вроде как рабочие есть, а что-то уже в серию ушло

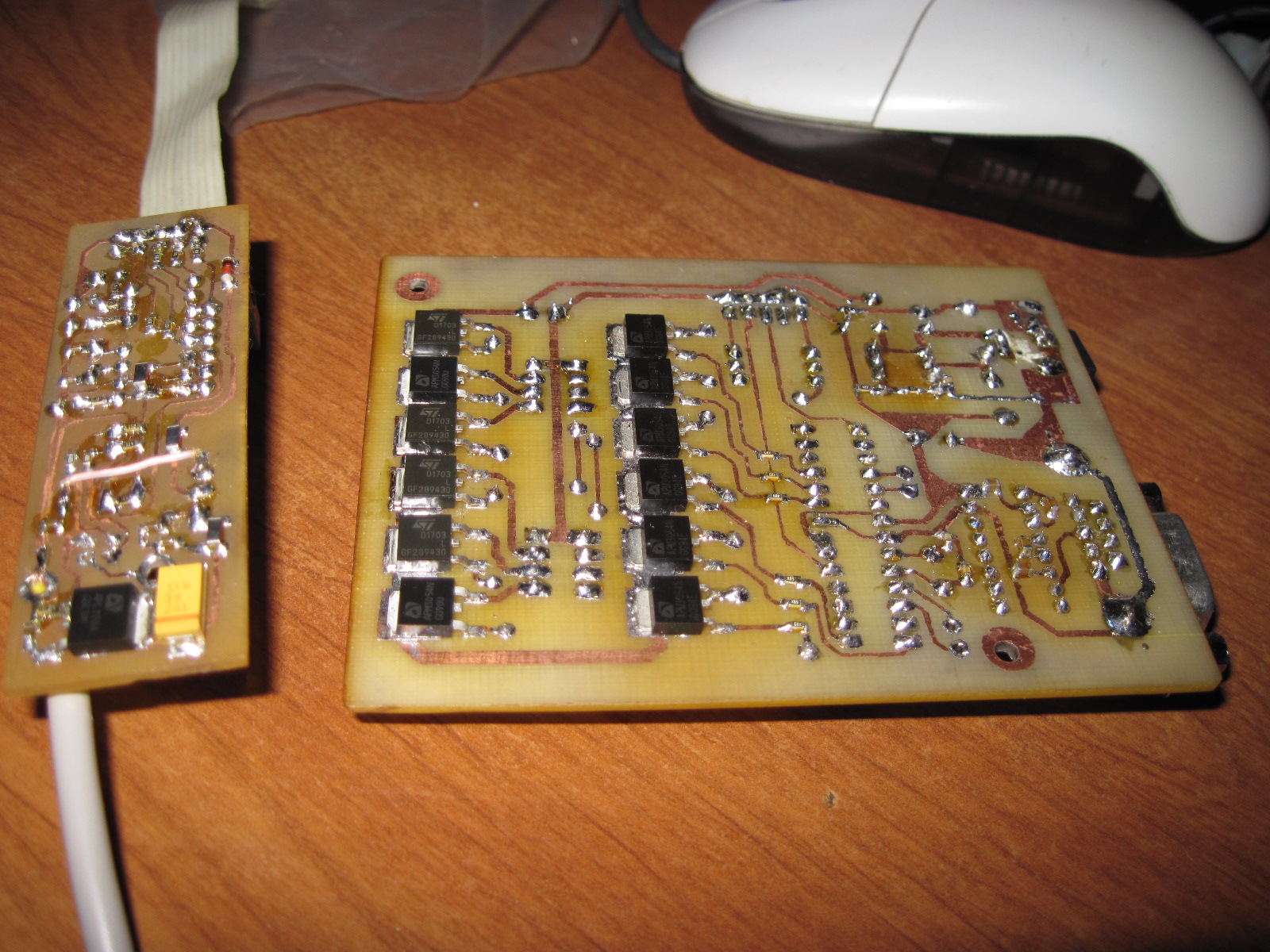

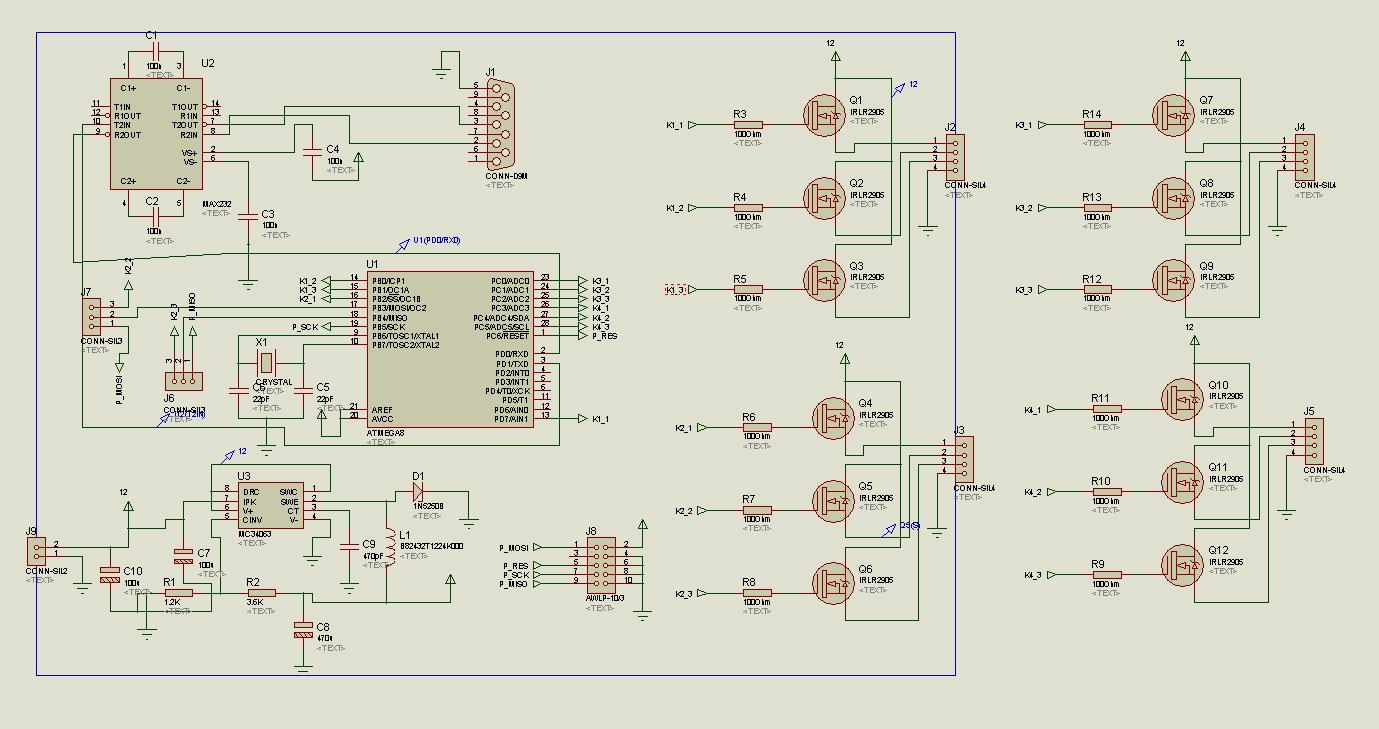

Вот что получилось у меня схема за основу была взята нормальная немного доработана для деталей тех что у меня были в наличии.

теперь ищу светодиодики где купить. вернее уже нашёл и заказал, причом RGB всего по 30р за штуку яркие, как приедут и доделую может накатаю мануал с фотками как делал, схемой, платой.
правда софт нашёл только версии 1.2, Александр когда сайт запустишь??

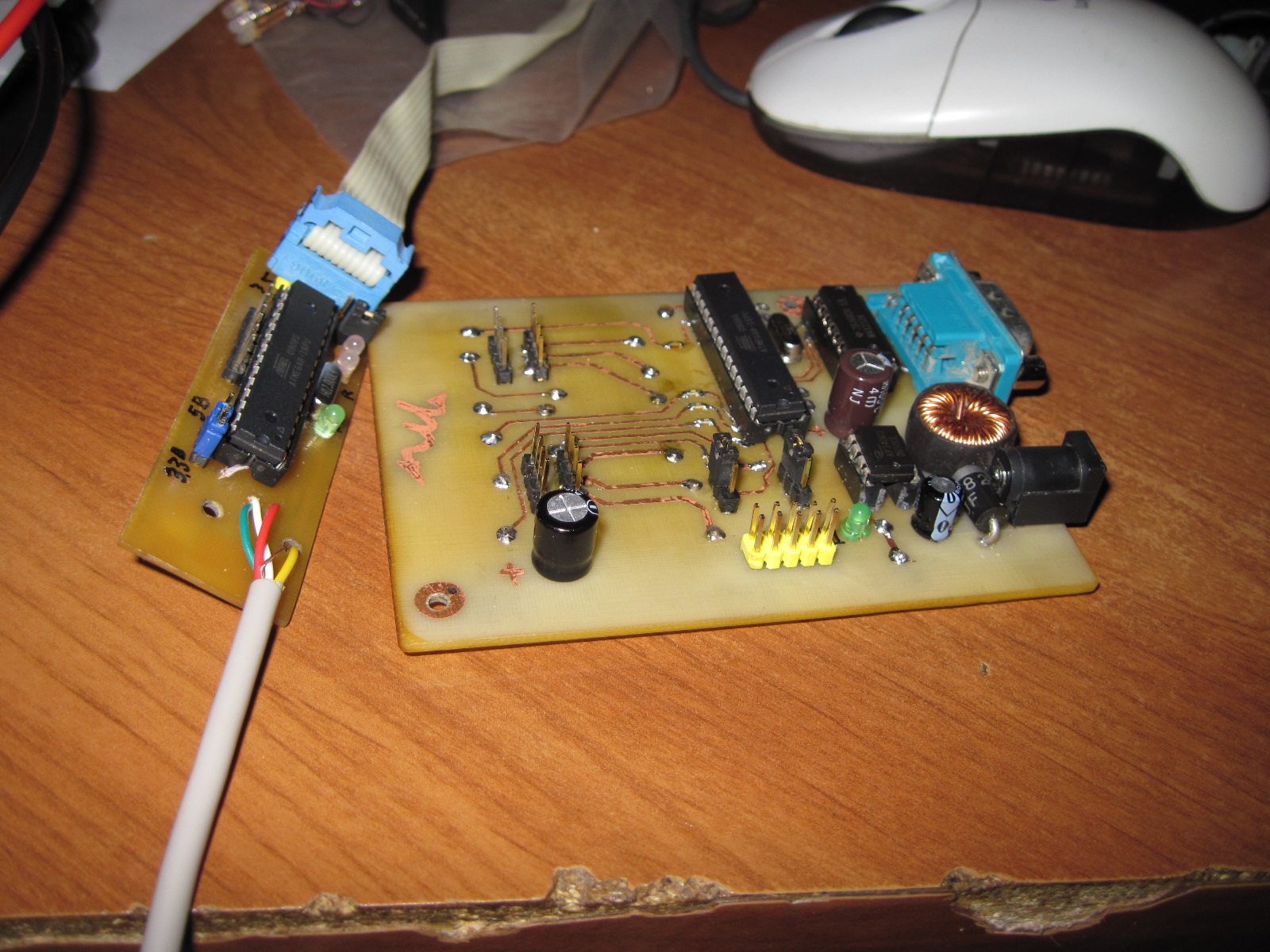

Еще вопрос вот схема програматора http://prottoss.com/projects/AVR910.usb.prog/avr910_usb_programmer.htm используется тодже МК что и у нас он у меня на фото слева, замечательно работает, использует входы незадействованые у нас, прошивка в исходниках. следовательно) Александр небудители вы так любезны добавить в прошивку работу с усб ))) и нам останется только поменять кварц и наступит всеобщее счастие )
хотя и так вроде у меня все работает.




Помыть платки все руки не доходят поэтому сторого не судите )

разобрались со схемой (выше указана ссылка, кому интересно причин было три - в схеме стабилитрон перевернут, косяк в распайке сом порта , прошивка) В целом работает. Теперь, как и у многих вопрос - какие светодиоды посоветуете? в разумном ценовом диапазоне.
пока собрано по три светодиода на каждом канале но что-то не очень нравиться их сводить, поэтому хочется трехцветные - какие посоветуете?

что скажете по поводу
IMG-B15RGB Светодиодная трубка RGB
* на 15 трехцветных (RGB) светодиодах,
* длина 50 см и ширина 11,7 мм,
* негерметизированная,
* напряжение питания 12 В,
* потребляемая мощность 3,6 В
около 300 руб.
IMG-MT15RGB Светодиодная трубка RGB - вроде более яркие чем в "B"серии
* на 15 трехцветных светодиодах (RGB)
* длина 52 см и диаметр 16 мм,
* герметизированная,
* класс защиты IP44,
* напряжение питания 12 В,
* мощность 3,6 Вт
чуть подороже, немного, есть на 24 светодиода, но они уже идут на 24В.

здесь можно их посмотреть: http://led.contrel.ru/catalog/modules/advertise/

параметры, которые буду освещать:

____1029мм____
| |
| |
661 mm |
| |
|_____________|

я себе заказал SUTR-5050 http://www.bright-leds.ru/page-rgb_topled_5050.html стоят по 30.10р штука вроде говорят яркие посмотрим что выдет

извиняюсь, но там написано 200-500mcd на цвет, это очень не яркие. дурят нашего брата, аж целого ентота за этот светик сдирают

500mcd очень мало.
800mcd зеленый светил очень тускло как по мне (остальные цвета думаю будут вообще не о чем)

ну есть конечно у них и http://www.bright-leds.ru/page-power_led_kprt_080.html, по 290 р за штуку мне жалко ). ша жду те что заказал надеюсь что нить из них выйдет. результаты покажу.

смысл в том магазе вообще тариться? (риторический)

да потому как более подходящего я не нашёл!

недавно на ибее (у нас почти нигде не купишь, тем более по нормальной цене и чтоб в магазине выбор нормальный был) себе много разных заказывал, в основном белые. в общем на тот момент ргб размера 5050 были лоты с ценой в пересчёте за один светик от 35 до 70 центов, это при заявленых 3000..10000mcd на цвет и угле свечения 30..120град. с яркостью они может немного и преукрасили, но явно не на порядок здесь на форуме недавно где-то видел ссылку на какой-то российский интернет магазин, цены там на аналогичные светики +/- такие же, как на ибэе. так что не опускайте руки

кстати уже если пошел разговор
чуть выше был линк
(http://led.contrel.ru/catalog/modules/advertise/)
кто нибудь уже имел с этой конторой дело?
просто заинтересовали две вещи

IMG-MT24RGB-S светодиодная трубка
* на 24 трехцветных светодиодах (RGB),
* длина 52 см и диаметр 16 мм,
* герметизированная,
* класс защиты IP44,
* напряжение питания 24 В,
* мощность 5,76 Вт

и

IMG-R15RGB-SF 3M лента светодиодная
* на трехцветных светодиодах,
* герметизированная, класс защиты IP65,
* длина 3 м, ширина 14 мм,
* 90 светодиодов,
* напряжение питания 12 В,
* мощность 21,6 Вт

цены более менее терпимые, особенно за трубки.
если ктото имел дело отпишитесь пжлст =)
если нет таких то на недельке придется смотаться самому, контрольную закупку организовать.

Зарегистрировался специально чтобы выразить своим восхищение за проделанный труд..
Но перечитал весь форум понял что отдельной, без ПК реализации нет..

Зачем изобритать велосипед если есть почти готовые решения практически под ключ?
Например проект chameleon.madwizard.org (жалко что по каким то причинам автор не выпустил готовый продукт)
для оцифровки использует TVP5150AM1 (цена очень низкая 130р. например тут http://www.electronshik.ru/item/tvp5150am1pbs-234177) и работает всё дело через s-video или композитный выход.
если бы использовать наработки то дело наверное быстрее пойдет(на сайте много информации, схемы итд) можно получить классный готовый продукт

Спасибо.

s-video и композит это конечно круто
но во первых не везде он есть
(касательно PC)
а где есть - встает другой вопрос.
Как быть если разрешение основного экрана 1680х1050?
Я конечно особо не ковырялся, но на телек в таком режиме по s-video
я ничего вывести не смог (врежиме clone, видюха GTX280)
Телек пишет что сигнал есть, но отрисовать не может.
Понижаем разрешение и все пашет... как быть не знаю.
При том что телек вроде как 22" и как раз 1680х1050

Телеки все имеют довольно ущербное разрешение. Дай бог если там у тебя 800х600 будет при 22 дюймах. А что касаемо наших баранов - так тут и не нужны все пиксели. Будем каждый 10ый ловить плавающей сеткой - уже круто будет!

да прикол то как раз в том, что телек LCD и как раз 1680х1050
по HDMI спокойно цепляю его как второй монитор.
=) а поводу "баранов" так это да, нафиг не нужно все обсчитывать.
А то в приведенной выше "хамелеоне" автор настолько увлекся =)
что в итоге отошел, по сути, от задачи организации фоновой подсветки,
и чуть ли не устройство видеозахвата соорудил... еще сокрушался что памяти мало...
