Кстати как у этих диодов с баллансом белого?

а как у одноцветок мб баланс белого ? )

Ну вот я и спрашиваю, удается ли белый поймать?

А кстати, у RGB если все 3 цвета горят, белый получается?

ну не у всех )) хотя отрегулировать мона по идее до белого...

Адский девайс Исполнение красивое, но есть несколько вопросов
1) смотрю светодиоды разбиты на три группы на каждой стороне - логичней будет разбить и подсветку на три части - будет намного красивее.

А вы не забывайте, что схематика то взята от Александра, а там изначально 3-4 канала только реализовано.
Да и нету необходимости каждую сторону на три части резать - не 100"дюймов же экран А на небольших панелях разбивка еще на подгруппы на мой взгляд неактуальна - цвета смешиваться будут, не будет ярко выраженной подсветки.. но посмотрим, может что и изменю позже, а пока меня устраивает 3 канальный вариант.
Направлять источники света куда то считаю неверным, этот эффект должен исходить от краев телевизора и простираться дальше в стороны. этакое продолжение экрана с низким разрешением и большой интенсивностью излучения вообще думаю в идеале должен быть точечный источник света в центре, но это увы нереализуемо.

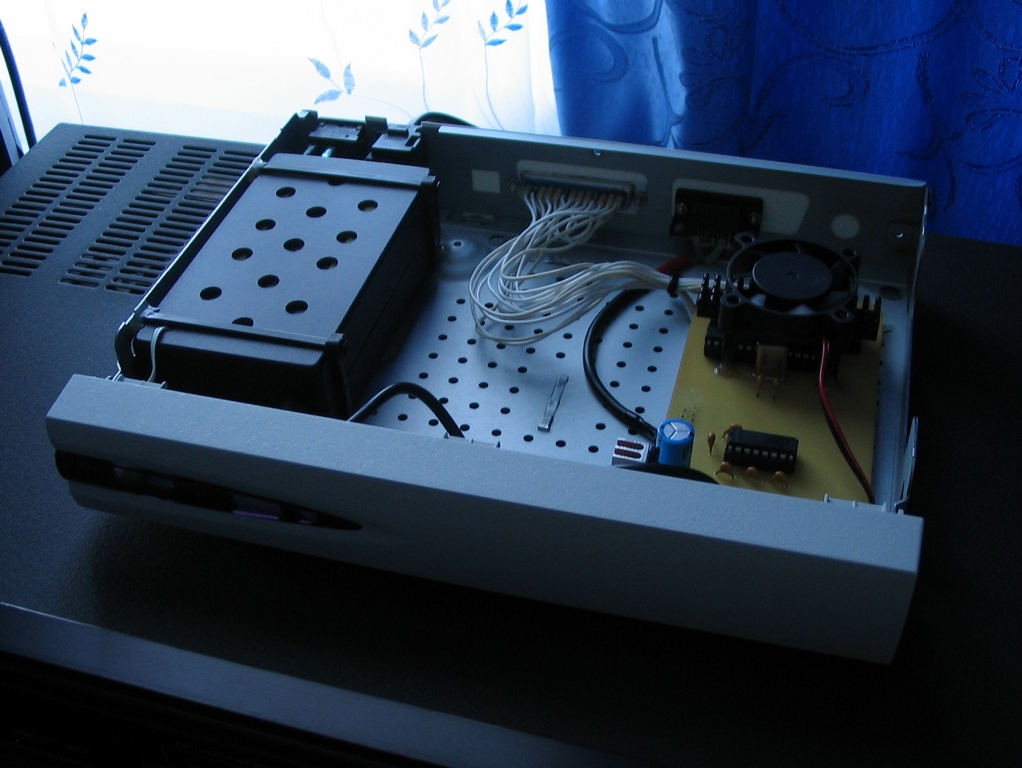

Радиаторы - для охлаждения, вентилятор - для обдува радиаторов. (светодиодов много, ток серьезный, микросхемы выходные греются ощутимо, подстраховался так я. хотя оно и без них работало, но мне страшно за них стало)

Белый свет получается.
Сегодня вечером постараюсь видео заснять, выложу.

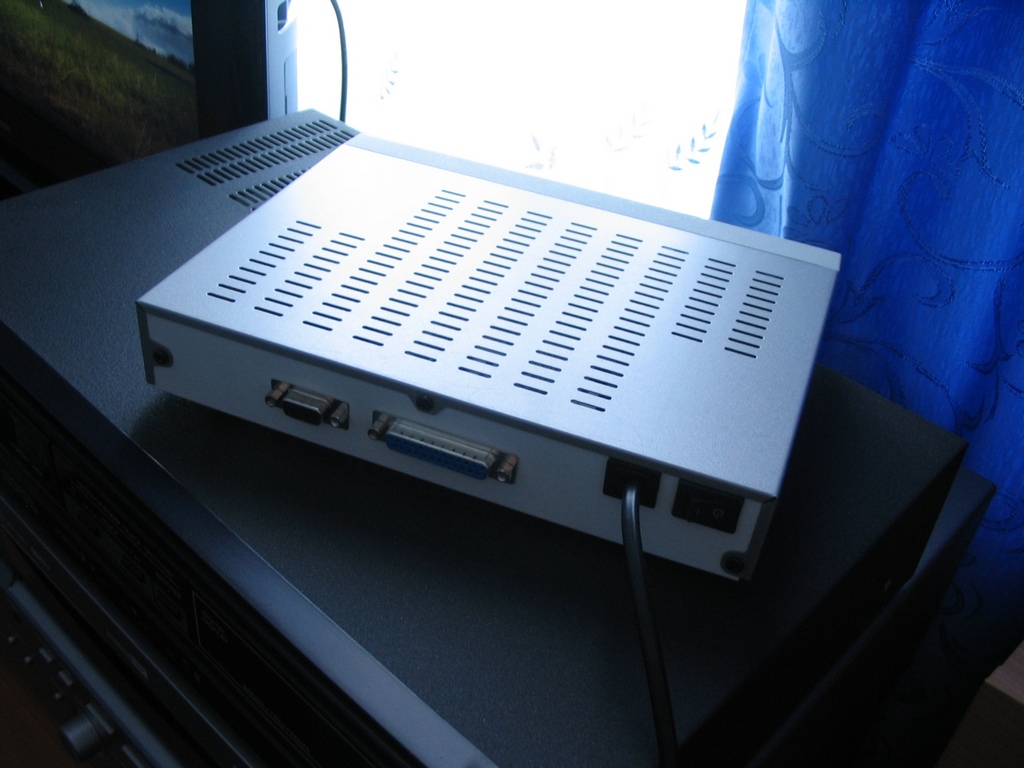

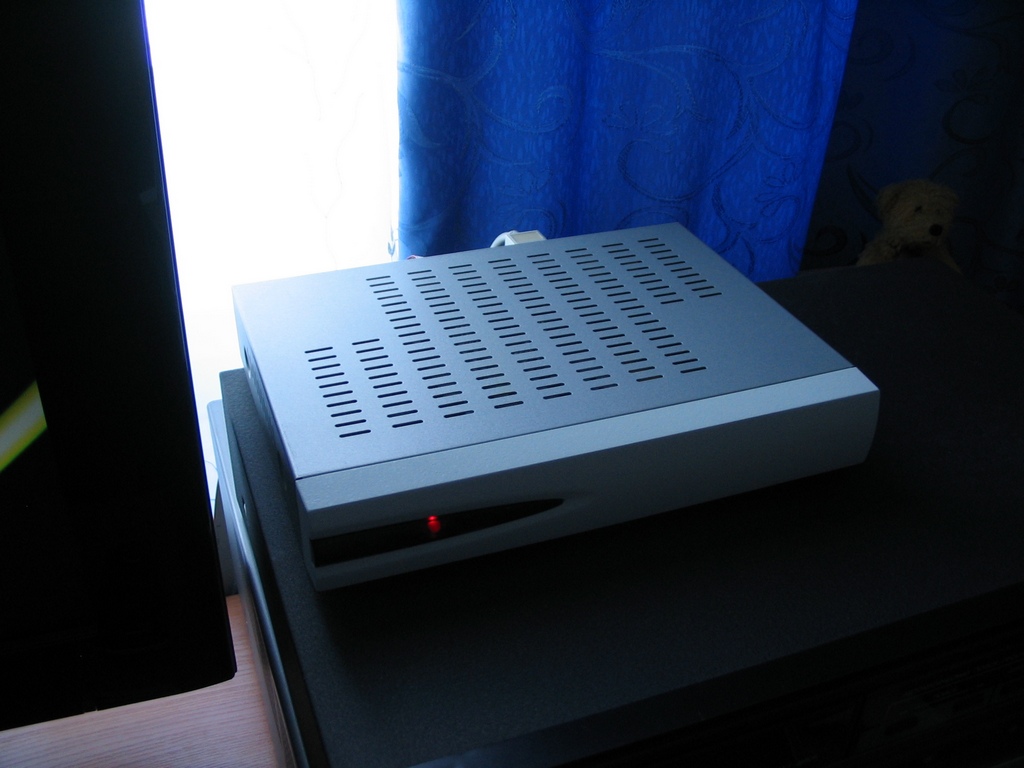

Панельку переднюю докрасил, устройство собрано окончательно. вот фото:

Классно, самое сложное сделал - корпус, у меня до него никогда руки не доходят.

Похоже что корпус - самое сложное не только для тебя. У меня такие же проблемы...

А у меня тоже где-то от ресивера корпус лежит...

jarre писал(а):А вы не забывайте, что схематика то взята от Александра, а там изначально 3-4 канала только реализовано.

Не проблема. выход RX там имеется, так что его можно подать на вход следующего точно такого же модуля. И так сделать несколько раз.

jarre писал(а):Да и нету необходимости каждую сторону на три части резать - не 100"дюймов же экран А на небольших панелях разбивка еще на подгруппы на мой взгляд неактуальна - цвета смешиваться будут, не будет ярко выраженной подсветки.. но посмотрим, может что и изменю позже, а пока меня устраивает 3 канальный вариант.

Меня тоже устраивал первое время А потом начал задумываться почему получается такой непонятный цвет подсветки, да и переходы слишком резкие по углам. У меня телевизор где висит подсветка всего 20" (у некоторых уже мониторы больше и то, разрезав вертикали на два сегмента, а горизонталь на 4 ощутил разницу.

jarre писал(а):Направлять источники света куда то считаю неверным, этот эффект должен исходить от краев телевизора и простираться дальше в стороны. этакое продолжение экрана с низким разрешением и большой интенсивностью излучения вообще думаю в идеале должен быть точечный источник света в центре, но это увы нереализуемо.

Ну строго говоря, подход имеет право на жизнь, но такая реализация будет намного сложнее. Достаточно посмотреть как сделана подсветка Ambilight второго (?) поколения в телевизорах филипс - светодиоды расположены по торцам телевизора в прозрачной (или полупрозрачной) рамке и имеют индивидуальное управление. Вот в этом варианте оно и получается как продолжение экрана низкой интенсивности. ну а просто для подсветки сзади - имхо лучше направлять на стенку - свечение в бок заментно гораздо хуже (в силу направленности светодиодов). Вообщем - предлагаю сравнить фото двух вариантов в темноте и на свету

jarre писал(а):Радиаторы - для охлаждения, вентилятор - для обдува радиаторов. (светодиодов много, ток серьезный, микросхемы выходные греются ощутимо, подстраховался так я. хотя оно и без них работало, но мне страшно за них стало)

а при разбивке на группы ток меньше будет - ничего не греется и не гудит вентилятором

Ни в коем случае не критикую, просто высказываю свои предложения.

Понаблюдаем, ежели что - переделаем Хочется посмотреть на ваши реализации, фото/видео. Как оно в действии, может стимул хоть будет, а то одному как то грустно все это делать

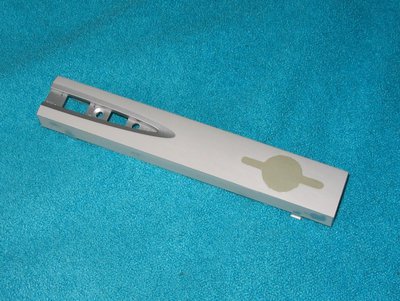

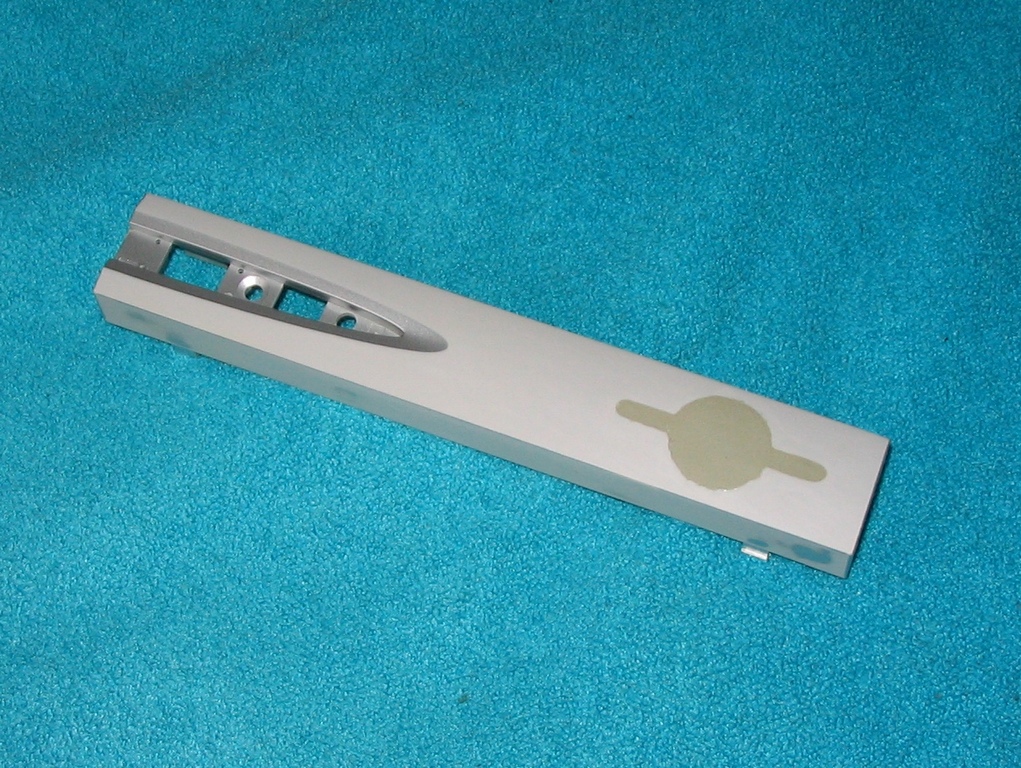

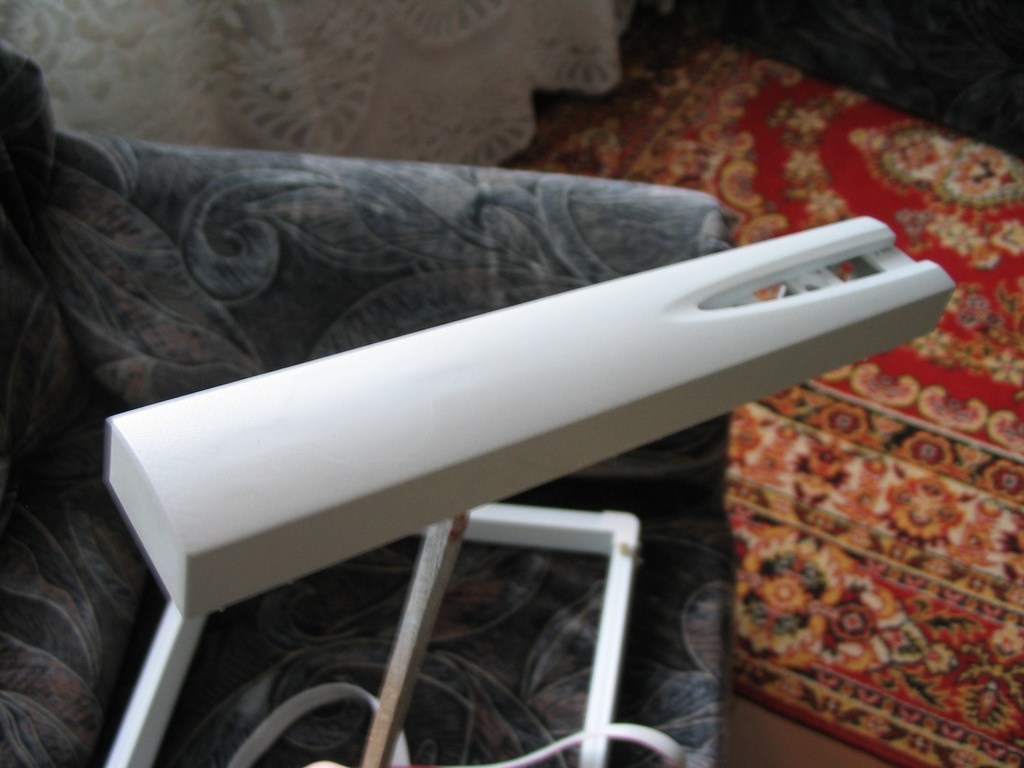

Выкладываю фото как я делал переднюю панельку

PS. Пару роликов снял - куда их заливать? по 5мб где-то каждый

можно описать что за шпаклевка и тд.. и как красил?

можно описать что за шпаклевка и тд.. и как красил?

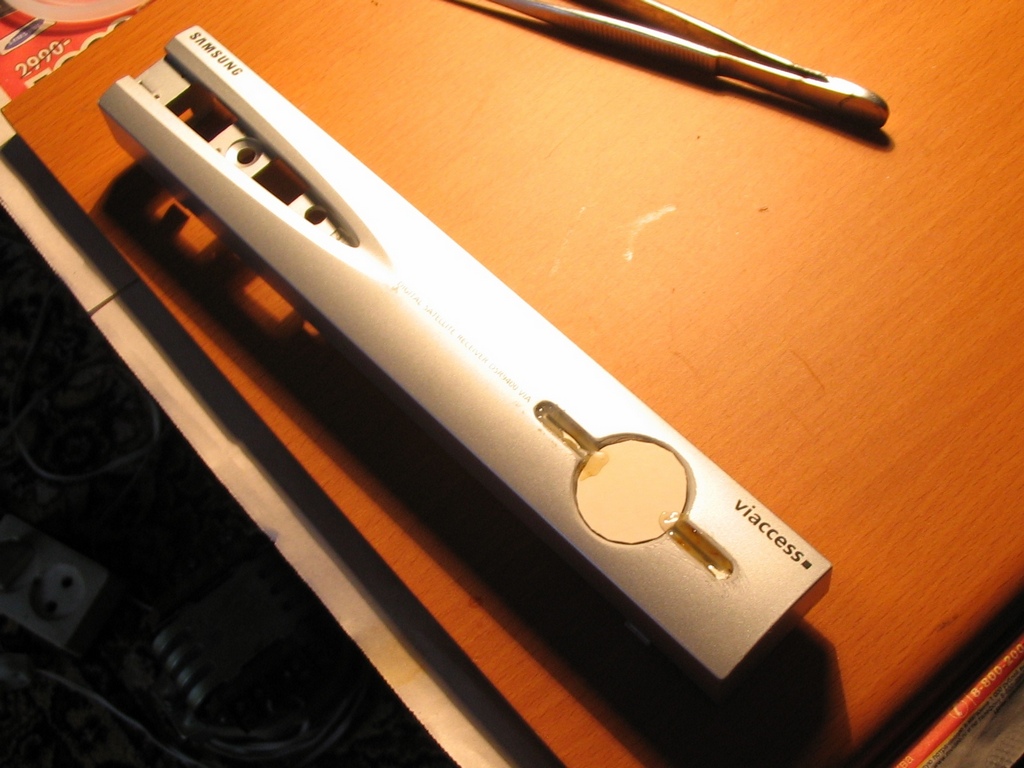

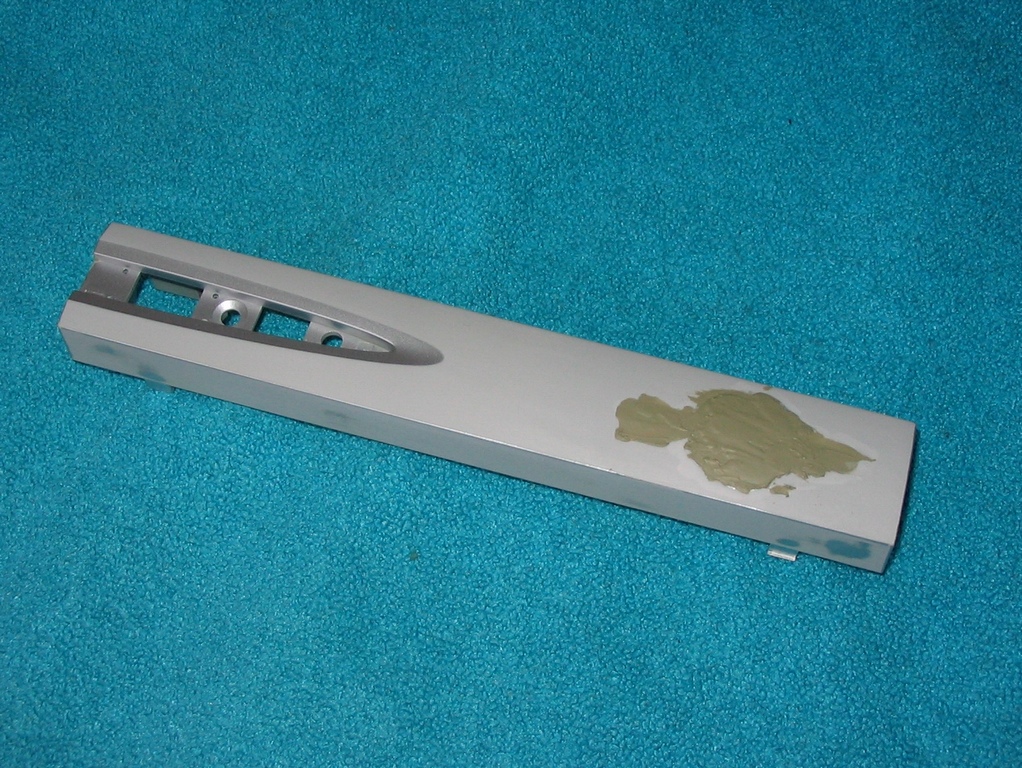

Автомобильная акриловая шпатлевка в тюбике. Большую дыру сперва заклеил картоном, чтобы зазря шпатлевку не расходовать, потом замазывал, шкурил. Красил краской из баллончика, поверхность получилась мелкозернистой, не глянцевой. глянец из баллончика думаю не получить, много возни будет.

Добавлено спустя 4 минуты 57 секунд:
Выложил ролики на ютуб, смотрите, делитесь впечатлениями, жду критики и советов
Извиняюсь за плохое качество видео и отвратительный звук что имеем - тем и снимаем

Примечание - шторы очень темносиние изначально, обои голубые, потолок белый, экран яркий - фотоаппарат от этого радостно фигеет, в результате в ролике не совсем правильные цвета, но в целом понятно.

///ссылки удалил, "правильные" в последующих сообщениях///

Посмотрел видео - у меня сказывается инерция мышления. При таком расположении, вариант со свечением в стороны наверно предпочителен.

Вот мой вариант - http://www.youtube.com/watch?v=OcCvoExEzKw и http://www.youtube.com/watch?v=vvL_tgKZbGI
Правда снимал в темноте. В качестве подстветки используется гибкая лента из трехцветных светодиодов.

у jarre как-то медленно работает оно )

у Stalker_roboforum как то сильно ярко )))
