Вот оно счастье. Наконец-то купил обжималку контактов. Радости моей нет предела, чем и спешу поделиться с жителями этого форума.

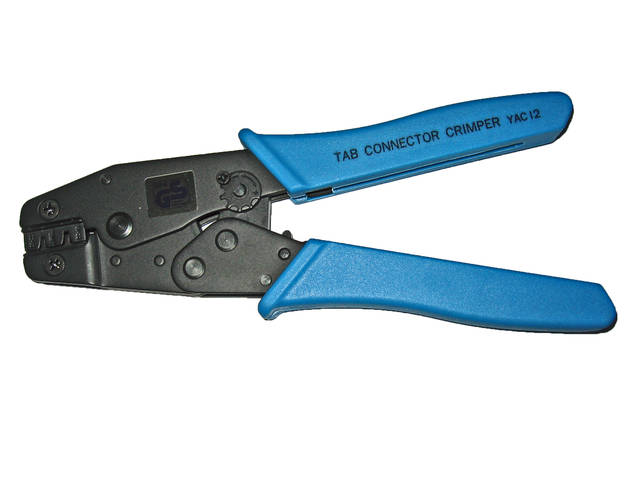

Модель YAC-12(YAC-13)

Они?

й.й.е.е.ссссс. Ты по ходу дела уже давно этим девайсом пользуешься. Ну о.о.чень удобно, правда проводки все равно приходится зачищать. А у тебя такой же девайс или другой какой?

У меня вот такие:


А теперь внимание, секретная информация - проводки зачищать не нужно. Ну по крайней мере у меня.

Но должно быть у всех, там обратной стороне разъема два лепестка с острыми углами - они втыкаются в провод через изоляцию. Я сам сначала под кучу разъемов зачищал, пока не вкурил

=DeaD= писал(а):.... там обратной стороне разъема два лепестка с острыми углами - они втыкаются в провод через изоляцию....

наверное у меня изоляция на проводе толстая, недопротыкается.

У меня телепатические способности открылись !

Реалробот купил эти щипцы кримперы в субботу в "Неоконнект" на 3-м этаже "Митьки" за 1000 рублей ! Йоу !

RealRobot писал(а):наверное у меня изоляция на проводе толстая, недопротыкается.

Сфоткай провод обжатый?

avr123.nm.ru писал(а):У меня телепатические способности открылись !
Реалробот купил эти щипцы кримперы в субботу в "Неоконнект" на 3-м этаже "Митьки" за 1000 рублей ! Йоу !

используя метод дедукции уважаемого мистера Холмса, могу предположить, что:
вариант1 - вы работаете в этом самом "неоконнекте"
вариант2 - в этот момент тоже что-то покупали,
так как фотка моей персоны размещена на некоторых сайтах узнать меня не составило труда.Более вероятен второй вариант. Мог бы и поздороваться между прочим, телепат едрен батон
а если ты работаешь в этом "неоконнекте" так вообще с твоей стороны свинство молчать об этом.

народ, сделайте плиз серию фоток :
1. как было до обжатия (сколько провод внутрь контакта углублять)
2. как правильно вложить контакт в обжимку (направление лепестков необжатого контакта, и смещение относительно боковой грани инструмента)
3. как обжимаем (одно движение или переворачиваем в процессе)

P.S. сколько ни пробовал с аналогичным инструментом - нифига не получалось.
то ли инструмент кривой, то ли руки...

скорее инструмент не тот. Там все банально, делов на пару минут. Фотки смогу сделать только вечером.

Кстати, а какой ток можно пустить по таким
пинам (типа как на сервах... обычные с шагом 2.54,
которые на плату паяются вертикально)?

Называются PLS или PLD, если просто штыри. На прошлой работе электронщики говорили, что если ответная часть цанговая - то до 3 А на ногу. Ну а если простые "вилочки" PBS/PBD/IDC - то меньше.

Классически вроде 1А

setar писал(а):то ли инструмент кривой, то ли руки...

Скорее инструмент, менее вероятно провод.

http://robozone.su/2008/06/16/obzhimaem ... serii.html
зачеркнул ибо нефиг зачищать провод

Вообще, если инструмент нормальный (что редко), все делается в одно движение. В смысле один раз сжать.

В одно движение как получается? Мне приходится сначала разъем фиксировать первым движением в инструменте, а затем провод вставлять и зажимать. Удаётся всё это за 1 ход на весу проделать?
