Может кто подсумирует все сказанное, и скажет какие номиналы резистора и конденсатора нужны? У меня есть прога Multisim там ссимулировать можно поведение сигнала, пробовал, сигнал все равно получаеться прямоугольный.

taimag писал(а):Может кто подсказать как сделать фильтр на ШИМ чтобы из прямоугольного получить постоянное напряжение. Буду очень признателен за помощь

считай, что R*C должно быть в несколько десятков раз больше периода шим.

А кто может словами обьяснить как работает ИК бампер на ТСОПЕ как это посылаем пачку 16 импульсов и смотрим, ведь пока мы пошлем, оно уже рассеиться, как оно одновременно и посылает и смотрит? Объясните пожалуйста как оно происходит.

проц быстрый - успевает одновременно посылать и смотреть ))

тсоп пока не получит хотя бы 10 импульсов на свой выход 0 не выстовит

Для меня это выглядит так, скорость света - охренеть как большая, мы посылаем 10 импульсов, а в это время сам ТСОП скидуеться в 0? То есть данные забрать можно потом, даже после того как свет рассеился что ли? На протяжении какого времени? В любом случае скорость света не обогнать быстродействием проца, в микроконтроллере нет ничего одновременного. Все идет по порядку...

Что за фигня, кто вам сказал про "сначала послать", "потом померить"?

Да все просто: обычно включают генератор, который меандр 36 кГц генерит, импульсы считают в прерываниях, а в основной программе смотрят на ногу тсопа.

А Генератор естественно нужно собрать отдельно схему? А его на кварцевом резонаторе собрать можно? Есть же кварци на разные частоты, подал напряжение, а на выходе имеешь меандр, или это я каку сказал? А можно по-подробнее? Что в прерывании должны увидеть и что в программе считают?

Если говорить предметно, то могу сказать как это делают на авр. У таймера есть регистры сравнения, туда пишут число, таймер считает от нуля до этого числа. Потом таймер сбрасывается, а некая выходная нога меняет свое состояние на противоположное. Итого - несколько строчек кода - и контролер выдает меандр нужной частоты. При каждом изменении выходной ноги генерится прерывание - можно посчитать сколько импульсов вышло наружу. Интересуют подробности - в родном даташите на любой авр или на курсы к авр123. Есть и на русском описания. Книжек полно выпустили про авр, можно скачать на валле.

Ладно, это я отклонился от темы. В общем программатор надежд не оправдал, автор сказал что программатор не видит сам МК, думал МК хреновый, а нет, скорей всего дело в том, что я взял буферную схему стандартной логики 74HC241N вместо того же самого только в конце без N у них по даташиту выводы отличаются конкретно. Кто скажет где можно достать именно 74HC241 БЕЗ N в конце? Обошел радио рынки, везде тулят 244, а там с инвертором гемора много будет + схему переделывать, а так уже есть плата, осталось только найти что нужно. Если у кого есть - может согласиться переслать? Расходы я покрою. Буду очень благодарен за любую помощь.

Люди, кто что может сказать? Где достать 74HC241? Вот бумагу найти не мог - а оказалось она рядом. Помогите найти где по-ближе взять эту схему логики. Запарился уже с программаторами. Вечно какая-то лабуда получается и чего-то не хватает.

taimag, насколько я знаю, буква N в данном случае означает только тип корпуса только у некоторых производителей (у TI например) и больше ничего. Где вы нашли, что "выводы у них отличаются конкретно"???

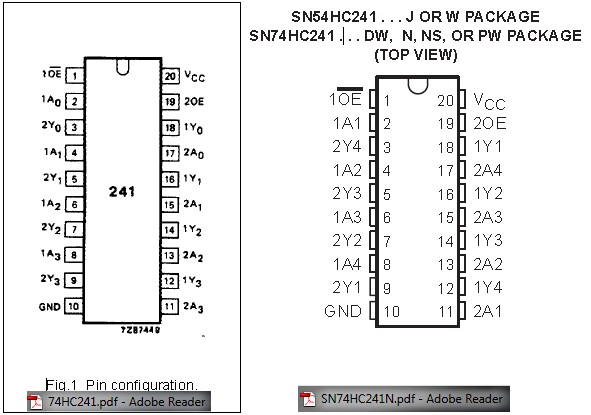

Вот здесь:


Как видно ноги разнятся капитально. У кого есть то что слева, то что справа - у меня есть и с ним не работает. Или нужно плату просто переразвести Скажите тогда какие пины за что отвечают если можно сделать на этой хреновине? Помогите разжиться пожалуйста!

млин, они абсолютно функционально одинаковые. Нога-в-ногу совпадают! Ну неужели этого не видно?
Или вы думаете, что если ножку по другому назвать, то микросхема сразу станет по-другому работать?

Меня вообще пугала мода не читать, а смотреть картинки. Но сейчас и она отмирает - теперь модно видеоуроки и вместо схем выкладывать фотки ))
Так что, taimag, вы отстали от жизни!
