Re: taimag - на пути к просвещению.

Сообщение taimag » 26 окт 2010, 22:55

Может кто подсумирует все сказанное, и скажет какие номиналы резистора и конденсатора нужны? У меня есть прога Multisim там ссимулировать можно поведение сигнала, пробовал, сигнал все равно получаеться прямоугольный.
Не бойтесь делать то ,чего не умеете. Ноев ковчег был построен аматором (профессионалы построили Титаник).
Аватара пользователя
taimag

Сообщения: 121
Зарегистрирован: 27 фев 2010, 00:24
Откуда: Львов
Skype: sky_laboratory
прог. языки: Си,Си++, Assembler(учу)

Re: taimag - на пути к просвещению.

Сообщение Michael_K » 27 окт 2010, 00:52

taimag писал(а):Может кто подсказать как сделать фильтр на ШИМ чтобы из прямоугольного получить постоянное напряжение. Буду очень признателен за помощь


считай, что R*C должно быть в несколько десятков раз больше периода шим.
Аватара пользователя
Michael_K

Сообщения: 6028
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: taimag - на пути к просвещению.

Сообщение taimag » 05 ноя 2010, 16:06

А кто может словами обьяснить как работает ИК бампер на ТСОПЕ как это посылаем пачку 16 импульсов и смотрим, ведь пока мы пошлем, оно уже рассеиться, как оно одновременно и посылает и смотрит? Объясните пожалуйста как оно происходит.
Не бойтесь делать то ,чего не умеете. Ноев ковчег был построен аматором (профессионалы построили Титаник).
Аватара пользователя
taimag

Сообщения: 121
Зарегистрирован: 27 фев 2010, 00:24
Откуда: Львов
Skype: sky_laboratory
прог. языки: Си,Си++, Assembler(учу)

Re: taimag - на пути к просвещению.

Сообщение Michael_K » 05 ноя 2010, 16:19

проц быстрый - успевает одновременно посылать и смотреть :)))
Аватара пользователя
Michael_K

Сообщения: 6028
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: taimag - на пути к просвещению.

Сообщение ALHIMIK » 05 ноя 2010, 17:03

тсоп пока не получит хотя бы 10 импульсов на свой выход 0 не выстовит
Аватара пользователя
ALHIMIK

Сообщения: 997
Зарегистрирован: 05 окт 2008, 14:41
Откуда: СПб
прог. языки: C,Python

Re: taimag - на пути к просвещению.

Сообщение taimag » 05 ноя 2010, 18:02

Для меня это выглядит так, скорость света - охренеть как большая, мы посылаем 10 импульсов, а в это время сам ТСОП скидуеться в 0? То есть данные забрать можно потом, даже после того как свет рассеился что ли? На протяжении какого времени? В любом случае скорость света не обогнать быстродействием проца, в микроконтроллере нет ничего одновременного. Все идет по порядку...
Не бойтесь делать то ,чего не умеете. Ноев ковчег был построен аматором (профессионалы построили Титаник).
Аватара пользователя
taimag

Сообщения: 121
Зарегистрирован: 27 фев 2010, 00:24
Откуда: Львов
Skype: sky_laboratory
прог. языки: Си,Си++, Assembler(учу)

Re: taimag - на пути к просвещению.

Сообщение Michael_K » 05 ноя 2010, 18:08

Что за фигня, кто вам сказал про "сначала послать", "потом померить"?
Аватара пользователя
Michael_K

Сообщения: 6028
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: taimag - на пути к просвещению.

Сообщение Radist » 05 ноя 2010, 18:12

Да все просто: обычно включают генератор, который меандр 36 кГц генерит, импульсы считают в прерываниях, а в основной программе смотрят на ногу тсопа.
Аватара пользователя
Radist

Сообщения: 2238
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: taimag - на пути к просвещению.

Сообщение taimag » 05 ноя 2010, 18:19

А Генератор естественно нужно собрать отдельно схему? А его на кварцевом резонаторе собрать можно? Есть же кварци на разные частоты, подал напряжение, а на выходе имеешь меандр, или это я каку сказал? А можно по-подробнее? Что в прерывании должны увидеть и что в программе считают?
Не бойтесь делать то ,чего не умеете. Ноев ковчег был построен аматором (профессионалы построили Титаник).
Аватара пользователя
taimag

Сообщения: 121
Зарегистрирован: 27 фев 2010, 00:24
Откуда: Львов
Skype: sky_laboratory
прог. языки: Си,Си++, Assembler(учу)

Re: taimag - на пути к просвещению.

Сообщение Radist » 05 ноя 2010, 18:47

Если говорить предметно, то могу сказать как это делают на авр. У таймера есть регистры сравнения, туда пишут число, таймер считает от нуля до этого числа. Потом таймер сбрасывается, а некая выходная нога меняет свое состояние на противоположное. Итого - несколько строчек кода - и контролер выдает меандр нужной частоты. При каждом изменении выходной ноги генерится прерывание - можно посчитать сколько импульсов вышло наружу. Интересуют подробности - в родном даташите на любой авр или на курсы к авр123. :) Есть и на русском описания. Книжек полно выпустили про авр, можно скачать на валле.
Аватара пользователя
Radist

Сообщения: 2238
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: taimag - на пути к просвещению.

Сообщение taimag » 06 ноя 2010, 02:57

Ладно, это я отклонился от темы. В общем программатор надежд не оправдал, автор сказал что программатор не видит сам МК, думал МК хреновый, а нет, скорей всего дело в том, что я взял буферную схему стандартной логики 74HC241N вместо того же самого только в конце без N у них по даташиту выводы отличаются конкретно. Кто скажет где можно достать именно 74HC241 БЕЗ N в конце? Обошел радио рынки, везде тулят 244, а там с инвертором гемора много будет + схему переделывать, а так уже есть плата, осталось только найти что нужно. Если у кого есть - может согласиться переслать? Расходы я покрою. Буду очень благодарен за любую помощь. :beer:
Не бойтесь делать то ,чего не умеете. Ноев ковчег был построен аматором (профессионалы построили Титаник).
Аватара пользователя
taimag

Сообщения: 121
Зарегистрирован: 27 фев 2010, 00:24
Откуда: Львов
Skype: sky_laboratory
прог. языки: Си,Си++, Assembler(учу)

Re: taimag - на пути к просвещению.

Сообщение taimag » 07 ноя 2010, 14:47

Люди, кто что может сказать? Где достать 74HC241? Вот бумагу найти не мог - а оказалось она рядом. Помогите найти где по-ближе взять эту схему логики. Запарился уже с программаторами. Вечно какая-то лабуда получается и чего-то не хватает.
Не бойтесь делать то ,чего не умеете. Ноев ковчег был построен аматором (профессионалы построили Титаник).
Аватара пользователя
taimag

Сообщения: 121
Зарегистрирован: 27 фев 2010, 00:24
Откуда: Львов
Skype: sky_laboratory
прог. языки: Си,Си++, Assembler(учу)

Re: taimag - на пути к просвещению.

Сообщение Michael_K » 07 ноя 2010, 16:56

taimag, насколько я знаю, буква N в данном случае означает только тип корпуса только у некоторых производителей (у TI например) и больше ничего. Где вы нашли, что "выводы у них отличаются конкретно"???
Аватара пользователя
Michael_K

Сообщения: 6028
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: taimag - на пути к просвещению.

Сообщение taimag » 08 ноя 2010, 22:42

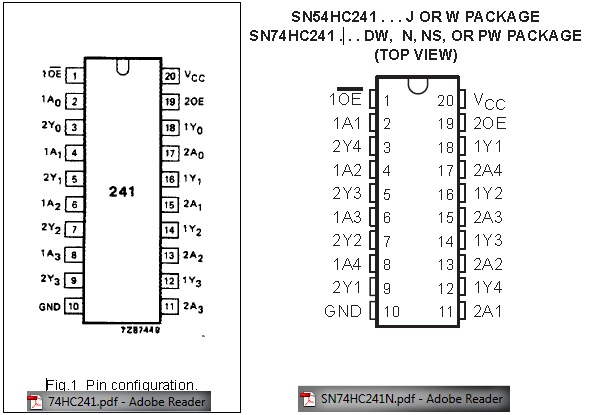

Вот здесь:


Как видно ноги разнятся капитально. У кого есть то что слева, то что справа - у меня есть и с ним не работает. Или нужно плату просто переразвести Скажите тогда какие пины за что отвечают если можно сделать на этой хреновине? Помогите разжиться пожалуйста!
Не бойтесь делать то ,чего не умеете. Ноев ковчег был построен аматором (профессионалы построили Титаник).
Аватара пользователя
taimag

Сообщения: 121
Зарегистрирован: 27 фев 2010, 00:24
Откуда: Львов
Skype: sky_laboratory
прог. языки: Си,Си++, Assembler(учу)

Re: taimag - на пути к просвещению.

Сообщение Michael_K » 08 ноя 2010, 22:52

млин, они абсолютно функционально одинаковые. Нога-в-ногу совпадают! Ну неужели этого не видно?
Или вы думаете, что если ножку по другому назвать, то микросхема сразу станет по-другому работать?

Меня вообще пугала мода не читать, а смотреть картинки. Но сейчас и она отмирает - теперь модно видеоуроки и вместо схем выкладывать фотки :)))
Так что, taimag, вы отстали от жизни!
Аватара пользователя
Michael_K

Сообщения: 6028
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб
