Re: MegaBIZON. Всякая MegaБУЗЕНЬ.

Сообщение dimamichev » 20 янв 2017, 20:44

Ну да!.. Не делают ещё китайцы панельки и моторы под них, чтобы от света хорошо тянули (разве что эти, маленькие машинки). Я купил у них панельки на 6 В и 0,1 Вт. На солнце и так мотор тянут, зачем накопительный конденсатор ? Хотя пробовал и с ним (по схеме с двумя зелёными светиками) , тоже мотор с редуктором тянет периодически. Вообще такая схема с одним светодиодом оправдана для панелек на 3 В (от Солнца на холостом ходу)где ни один мотор напрямую она не завертит.
Аватара пользователя
dimamichev

Сообщения: 869
Зарегистрирован: 03 янв 2013, 16:27

Re: MegaBIZON. Всякая MegaБУЗЕНЬ.

Сообщение MegaBIZON » 20 янв 2017, 21:21

Делают. Но это почему-то обычно не годится под бимовские схемы (которые мне понятны).

Так же со всеми солнечными китайскими виброходами и прочими изделиями "панелька-моторчик"...
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6257
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: MegaBIZON. Всякая MegaБУЗЕНЬ.

Сообщение MegaBIZON » 21 янв 2017, 13:13

нашёл в снегу серединку вот такого браслетика

:pardon:
в нём есть что-нибудь вкусное?
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6257
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: MegaBIZON. Всякая MegaБУЗЕНЬ.

Сообщение dimamichev » 21 янв 2017, 13:41

MegaBIZON писал(а):Делают. Но это почему-то обычно не годится под бимовские схемы (которые мне понятны).


Так же со всеми солнечными китайскими виброходами и прочими изделиями "панелька-моторчик"...


Ну да..В любой бимовской схеме между мотором и батарейкой стоит транзистор. Он и съедает те десятые доли Вольта от панельки, когда ток "шуршит к мотору" которые в итоге мотор и не потянут (потому как ток шуршащий уменьшается). Всё потому что панельки низковольтные, наверное не более 2 В - (но дают ток в мотор напрямую, особенно на Солнце).
Аватара пользователя
dimamichev

Сообщения: 869
Зарегистрирован: 03 янв 2013, 16:27

Re: MegaBIZON. Всякая MegaБУЗЕНЬ.

Сообщение MegaBIZON » 22 янв 2017, 21:27

Вот эти заказывал, получается..
https://ru.aliexpress.com/item/hot-sale ... 0.0.Wlmj7D
Где тут у них хажорливость смотреть-то?
В чём она правильно выражается? Чтоб я не купил опять непонятно кого ))
Это оно? - "ток: 17 МА (опрокидывания 120 МА)"

Добавлено спустя 2 минуты 37 секунд:
dimamichev писал(а):Всё потому что панельки низковольтные, наверное не более 2 В - (но дают ток в мотор напрямую, особенно на Солнце).

Я уточнил щас - панельки пятивольтовые. Вот такие - https://ru.aliexpress.com/item/10Pcs-Lo ... 6b83d97274

Добавлено спустя 14 минут 20 секунд:
не понял.. А как ссылки на али показывать, если они не работают?
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6257
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: MegaBIZON. Всякая MegaБУЗЕНЬ.

Сообщение dimamichev » 22 янв 2017, 22:05

17 мА это ток холостого хода (без нагрузки на вал редуктора), а 120 мА ток, наверное при заклиненном валу. 5 Вольт хорошо, 30 мА будет маловато, параллелить придётся, возможно две панельки чтоб под нагрузкой тянул.
Аватара пользователя
dimamichev

Сообщения: 869
Зарегистрирован: 03 янв 2013, 16:27

Re: MegaBIZON. Всякая MegaБУЗЕНЬ.

Сообщение MegaBIZON » 23 янв 2017, 00:25

но именно на этих панельках у меня всё и бегает.
я короче скоро немножечко рехнусь - а там и понимать начну хоть немного ))

Добавлено спустя 1 час 54 минуты 57 секунд:

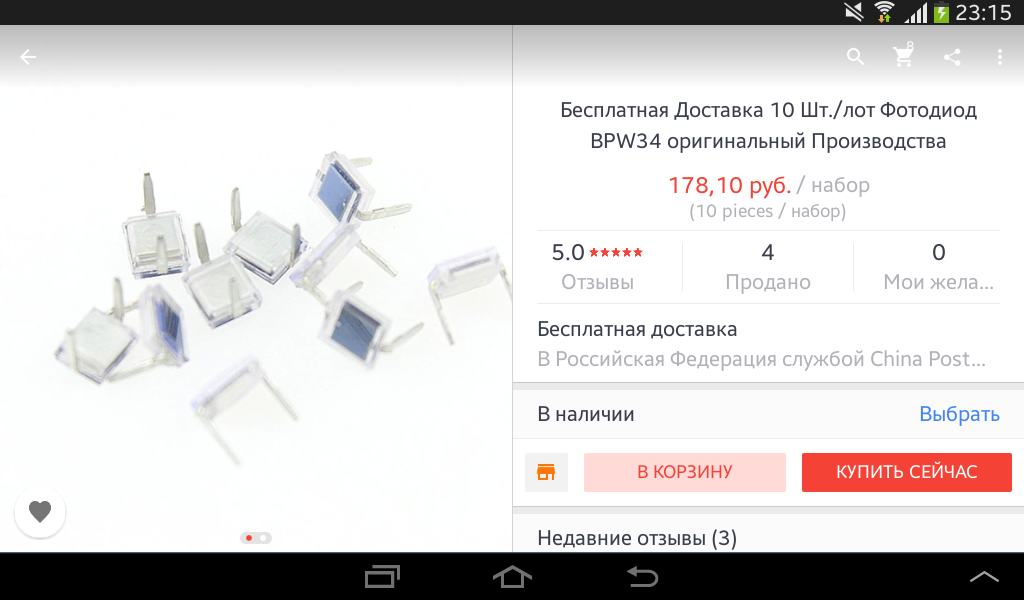

Кажется, я упустил вот такой вариант:

Их тоже используют, но я не уверен - это фотодиоды, или в таком же корпусе фототрпазисторы? Что лучше (мошнее)¿

Если я не путаю, вроде бы от таких вот "родинок" при равной общей площади отдачи будет побольше, чем от панелек.
Не говоря уже о вариативности расположения по телу (скажем, развесить их по ногам для разнообразия), и тем более о вариантах коммутации (дабы получить оптимальное соотношения тока с напругой)..

_________
Просто, при равной площади они и стоют подороже тех же панелек - а не хочется опять заказать что-то не то ))
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6257
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: MegaBIZON. Всякая MegaБУЗЕНЬ.

Сообщение ALS » 23 янв 2017, 02:19

Грубо прикинул.
У них 350мВ на выходе, ток КЗ - 70мкА.
Тогда 100 штук дадут 3,5в, ток КЗ будет 70 7 0,7мА.
Но сто штук ? ...
Аватара пользователя
ALS

Сообщения: 740
Зарегистрирован: 24 окт 2011, 23:32
Откуда: Севастополь
прог. языки: асм

Re: MegaBIZON. Всякая MegaБУЗЕНЬ.

Сообщение MegaBIZON » 23 янв 2017, 02:23

мдее??
фигня какая-то.
умеешь ты сказку поломать...

шучу, спасиба )
____________________
чорд.. но ведь делают же с ними!
пойду по ютумбам, хоть освежу в памяти, чё там делают-то, и как оно ползает.
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6257
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: MegaBIZON. Всякая MegaБУЗЕНЬ.

Сообщение dimamichev » 23 янв 2017, 14:21

MegaBIZON писал(а):но именно на этих панельках у меня всё и бегает.
я короче скоро немножечко рехнусь - а там и понимать начну хоть немного ))


Ну и хорошо что бегает, значит китайцы не врут и 30 мА это не ток КЗ панельки (себе закажу тогда). Но движок под редуктором вместо своих 17-40 мА может "попросить 80-120 мА" и тогда панелька даже в летний полдень не справится. У движка то обороты (насколько я помню по картинке)20000 в минуту... ни один понижающий редуктор не обеспечит движку комфортную работу, вот он и "захлёбывается", а если бы ты добавил понижающих шестерён, глядишь и тронулся бы жук...Вообщем, либо больше панелек, либо шестерёнок, либо светодиодов в схеме, либо ёмкости кондёров, либо света - и любого "дохлика" можно запустить.
Аватара пользователя
dimamichev

Сообщения: 869
Зарегистрирован: 03 янв 2013, 16:27

Re: MegaBIZON. Всякая MegaБУЗЕНЬ.

Сообщение MegaBIZON » 23 янв 2017, 18:06

да какой жук... Мотор сам по себе не трогается, когда вся схема просто в макетку натыкана. Без нагрузки. Вал лишь слегка пытается провернуться.
И второе - при чём тут вообще панелька? Мотор получает напругу не из панельки (тут понятное с нагрузкой вообще ни на какой мотор не хватит), а из кондёра через транзистор.

Завтра поэкспериментирую (так ещё не пробовал) - заряжу кондёр от панельки (ровно на столько, на сколько он успевает зарядиться пеерд каждым рывком), и потыкаю напрямую в него моторчиком (на который я тут жалился). Если заработает, то можно поразмышлять о других транзисторах. Возможно.
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6257
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: MegaBIZON. Всякая MegaБУЗЕНЬ.

Сообщение dimamichev » 23 янв 2017, 18:37

Так что схема от батареек питается? Конденсатор же мгновенно заряжается тогда... И сначала надо в "натуре" разобраться с движком - подключить к источнику тока и замерить потребляемый ток на холостом ходу и "в блокированном валу". И с кондёром просто - если в схемах один светик - заряжаем кондёр до 2-3В и разряжаем на мотор (смотрим на вал)...
Аватара пользователя
dimamichev

Сообщения: 869
Зарегистрирован: 03 янв 2013, 16:27

Re: MegaBIZON. Всякая MegaБУЗЕНЬ.

Сообщение MegaBIZON » 23 янв 2017, 20:27

Каких батареек? Ты про солнечные?
Кондёр заряжается от вялого тока солнечных батарей, и делает он это совсем не мгновенно. Пауза между рывками - это и есть время заряда.
Миллиамперы я ни разу в жизни не мерял.. никогда в этом не разбирался. Такое вот стыдобище. По схемке соберу, и пусть повезёт :pardon:

А с движком завтра потыкаюсь.. на работе..
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6257
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: MegaBIZON. Всякая MegaБУЗЕНЬ.

Сообщение dimamichev » 23 янв 2017, 20:51

Раз так(панелька если на 5В) добавь последовательно ещё один светодиод к первому, может завращается движок?
Аватара пользователя
dimamichev

Сообщения: 869
Зарегистрирован: 03 янв 2013, 16:27

Re: MegaBIZON. Всякая MegaБУЗЕНЬ.

Сообщение MegaBIZON » 23 янв 2017, 22:31

Типа чтоб срабатывать моргалки начали при больших "накоплениях"?
Чёрд.. мысль простая, и даже странно, что я сам не допёр ))
Завтра попробую.
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6257
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква
