**sergdo** » 31 мар 2012, 19:31

глянте тут про 12000 V
https://sites.google.com/site/dobrojanskij/это почитать https://sites.google.com/site/dobrojanskij/soobseniebezzagolovka-2
а тут посмотреть как это работает и самое главное, обратите внимание потребление от источника питания
http://www.youtube.com/user/sergeijdobrojanskij

некие видео с канала
http://www.youtube.com/watch?v=ILBHOrTOe8A

http://www.youtube.com/watch?v=wXWtyqttPgk

**Dmitry__** » 31 мар 2012, 19:41

опс, переменка нужна... тады ой :pardon:

Не читай то сообщение

**CiSi** » 02 апр 2012, 10:26

Выпрямлять я собираюсь 220, потом колебать их с помощью собранной платы и увеличить до нескольких киловольт с помошщъю импульсного трансформатора.

**Duhas** » 02 апр 2012, 10:29

Dmitry__ писал(а):Ты собрался выпрямлять 10000 вольт?

НУ если ТС попросит, я ему 4 кенотрона на 30кв вышлю ))) нашел тут недавно на полке..

**CiSi** » 02 апр 2012, 10:47

Duhas писал(а):
Dmitry__ писал(а):Ты собрался выпрямлять 10000 вольт?

НУ если ТС попросит, я ему 4 кенотрона на 30кв вышлю ))) нашел тут недавно на полке..

Спасибо!!! Но я боюсь что у меня с 310В может схема взорваться

Греется один из транзисторов (второй снизу), остальные три холодные в чом проблемма? Может кто подскажет в какую хоть сторону смотреть?

**RootAdmin** » 02 апр 2012, 11:18

Я б начал с ого чтоб посмотреть осциллографом что творится на транзисторах. Подключив вместо катужки нагрузку в килоом например.

**Duhas** » 02 апр 2012, 11:45

+1 к осциллографу..

а кенотроны - это уже после транса выпрямлять )

**CiSi** » 02 апр 2012, 12:21

Duhas писал(а):а кенотроны - это уже после транса выпрямлять )

это я знаю, у нас так и делали но повышающий трансформатор уж больно большой. Тоесть старые БП стачала повышали сетевое напряжение с помощъю трансформатора типа "свиньи", потом уже его выпрямляли. Но сейчас такая схема уже не актуальна.
Вот поэтому и пытаюсь собрать импульсный БП который намного меньше хатябы по габаритам.

RootAdmin писал(а):Я б начал с ого чтоб посмотреть осциллографом что творится на транзисторах. Подключив вместо катужки нагрузку в килоом например.

А какой правильный сигнал должен на них приходить?

**RootAdmin** » 02 апр 2012, 12:43

По идее - на затвора транзисторов - прямоугольные импульсы амплитудой вольт 10-12 относительно истока. Причем на
парах Q1,Q4 и Q2,Q3 - одновременно. На стоках прямоугольник от 0 до напряжения питания транзисторов.

**CiSi** » 02 апр 2012, 12:56

Спасибо! теперь хоть знаю что смотреть.

**Dmitry__** » 02 апр 2012, 15:35

Ой, посмотрел на схему. Ведь от первого ir2153 тактовая до внутр. логики второй ir2153 идет не 0 нс. Слишком смело. Я бы делал только полумост на 1-й ir2153.
http://elektron.ucoz.ru/_fr/3/8972844.jpg

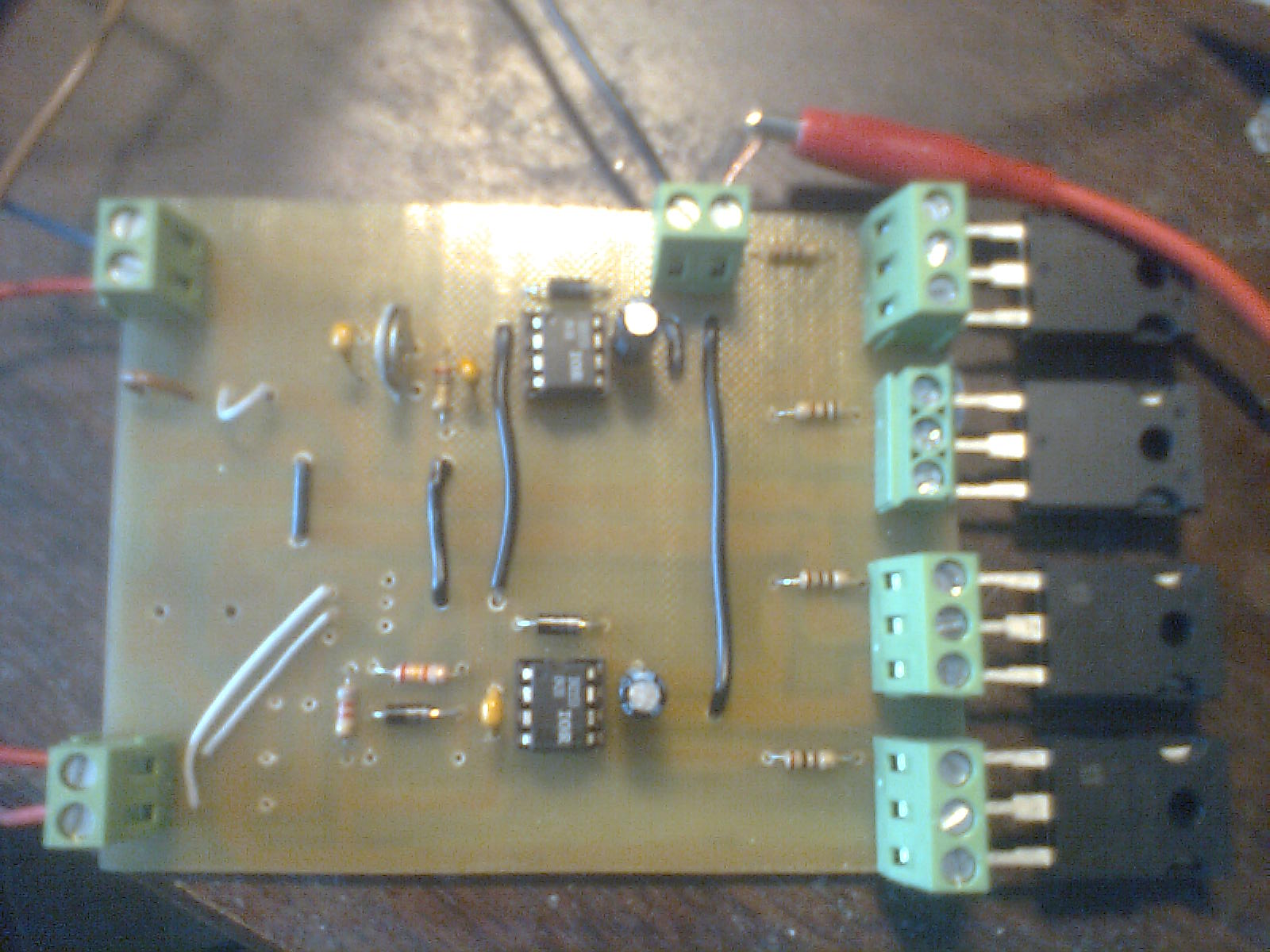

И так много говорили о снабберах, а на фото - голая плата :shock:

Добавлено спустя 3 минуты 14 секунд:
И поаккуратнее с осциллом на не развязанных 220 вольт.

**Duhas** » 02 апр 2012, 15:43

ну кенотрон мона и после импульсника )) тебе ж все равно выпрямлять выход..

**CiSi** » 02 апр 2012, 22:50

220 еще неподключал, сейчас тестирую на 12В от компьютерного БП, 220 планирую подключать через латр и то после отладки.

Duhas писал(а):ну кенотрон мона и после импульсника )) тебе ж все равно выпрямлять выход..

я смотрю вы неравнодушны к кенотроам

ничего после трансформатора выпрямляться непланируется, покрайней мере пока.

**Duhas** » 03 апр 2012, 11:55

ммм, а что у вас за нагрузка ?

нууу лежат просто 4 дурочки такие.. 71-го года выпуска)

**CiSi** » 03 апр 2012, 15:26

Duhas писал(а):ммм, а что у вас за нагрузка ?

нууу лежат просто 4 дурочки такие.. 71-го года выпуска)

Роль нагрузки выполняет перемотанный строчник, а между проводами идущей со вторички должен пробивать разряд.

Их скоро пора будет под стекло укладывать и на стену вешать или в музей

а вообще вещь! Неспешите растаться, может пригодиться.

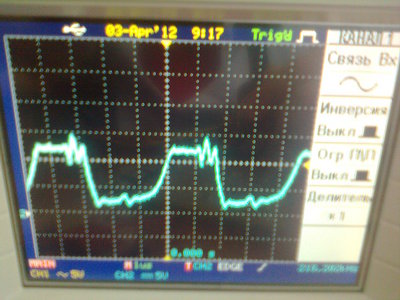

вот посмотрел сегодня схему на осцилографе:

Добавлено спустя 56 секунд:

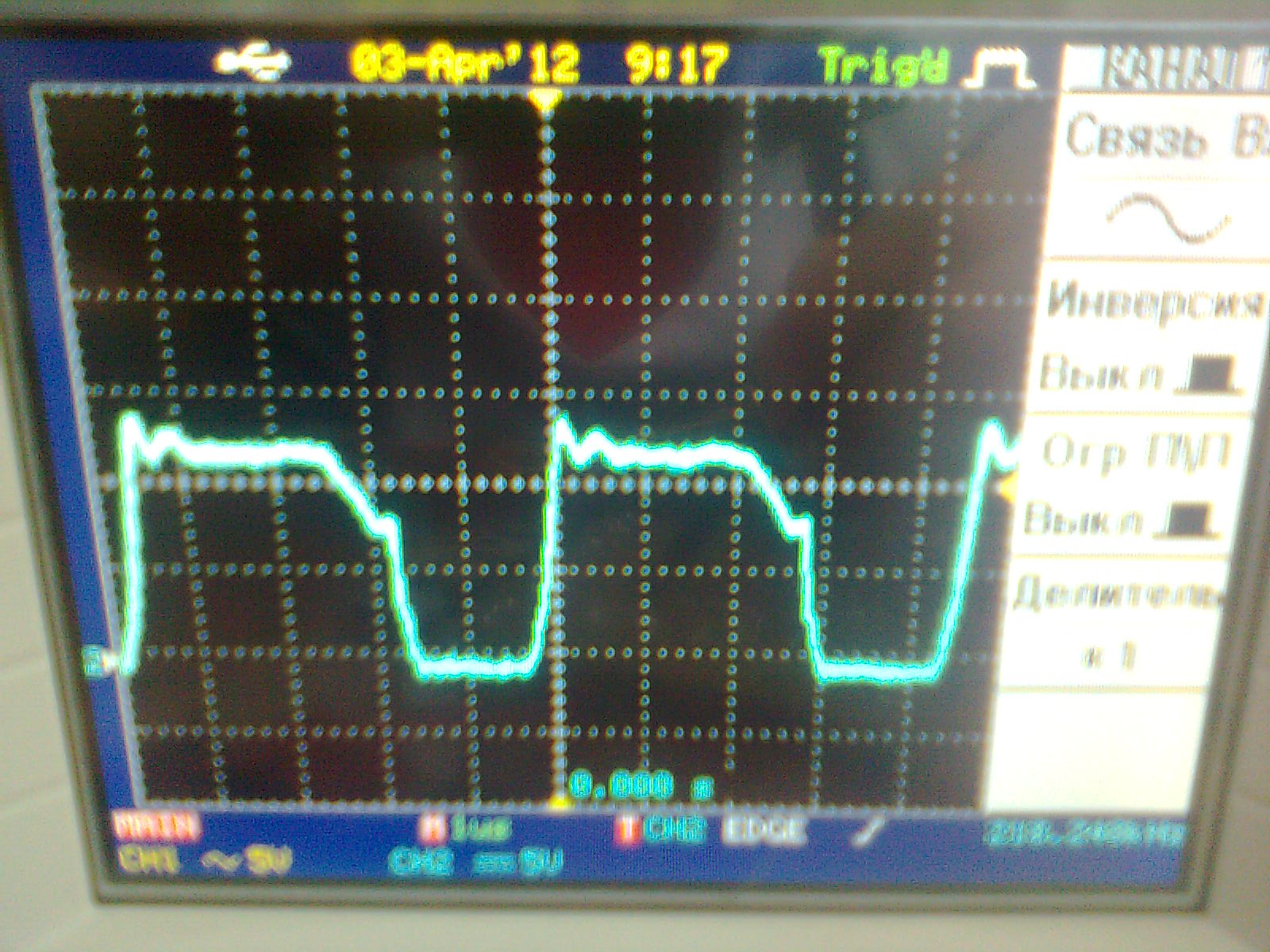

в нагрузке вывод LO нижний драйвер-молчит нет не кого сигнала

Добавлено спустя 3 минуты 6 секунд:

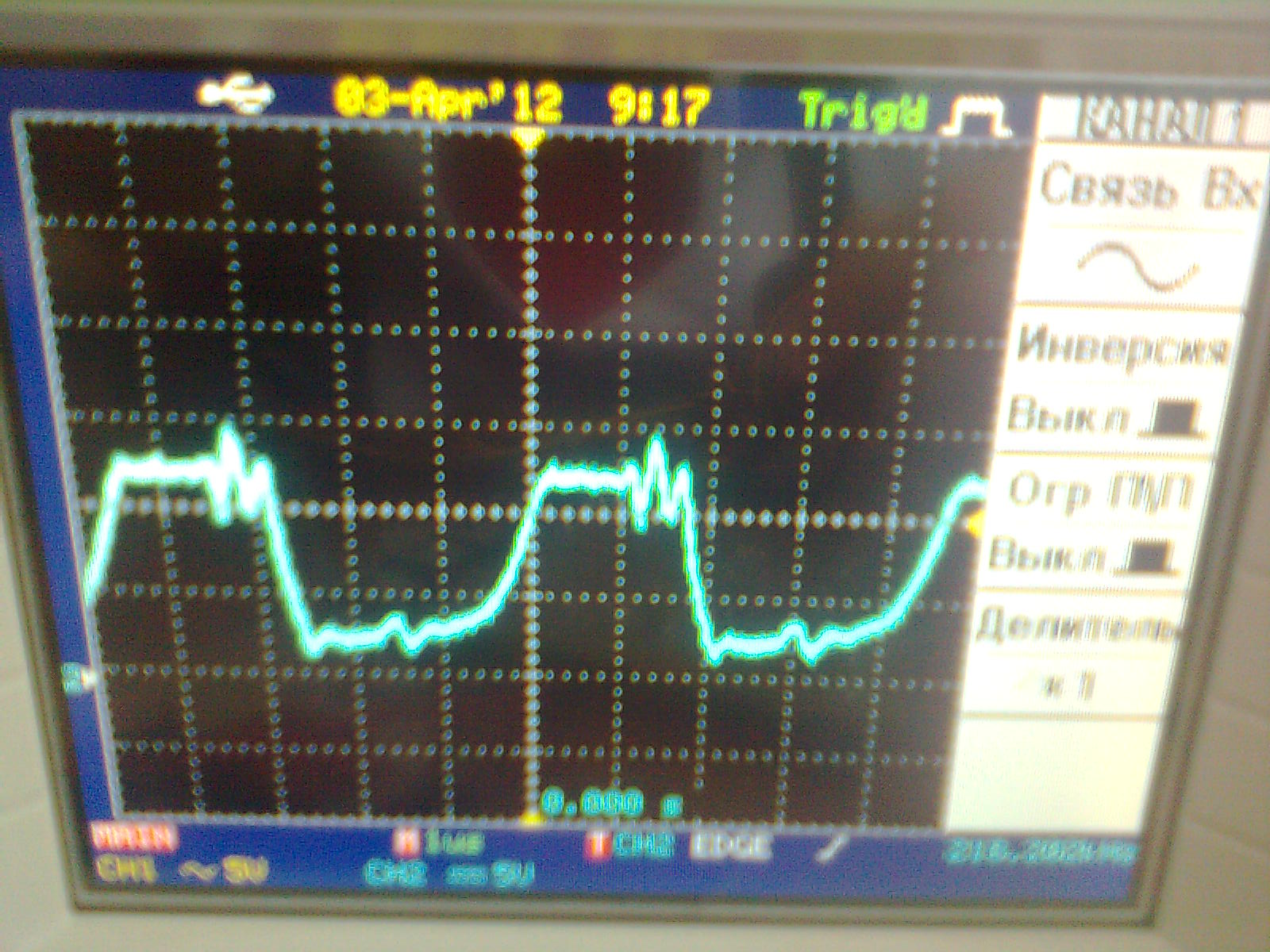

в нагрузке вывод VS верхний задающий драйвер

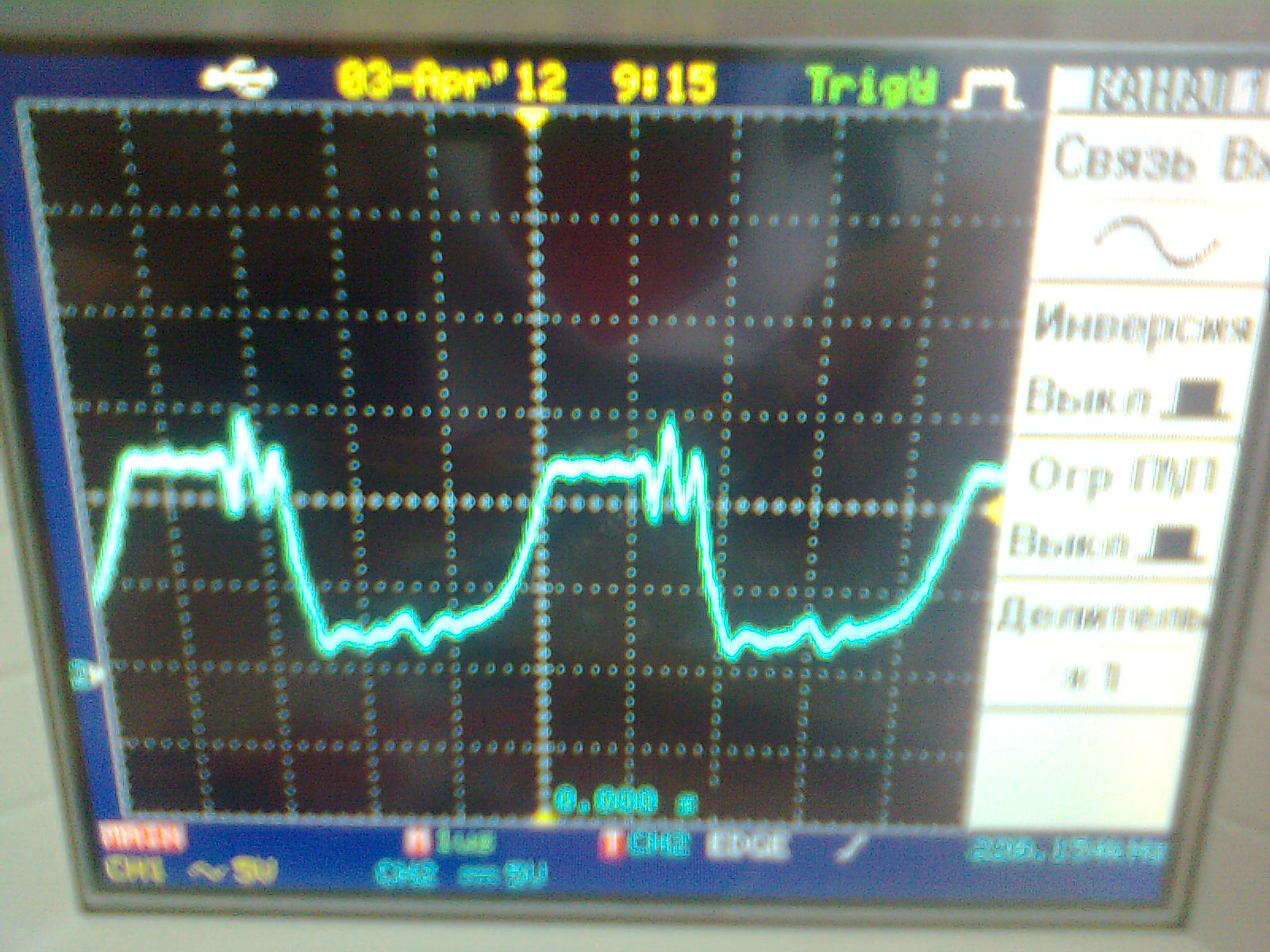

Добавлено спустя 6 минут 33 секунды:

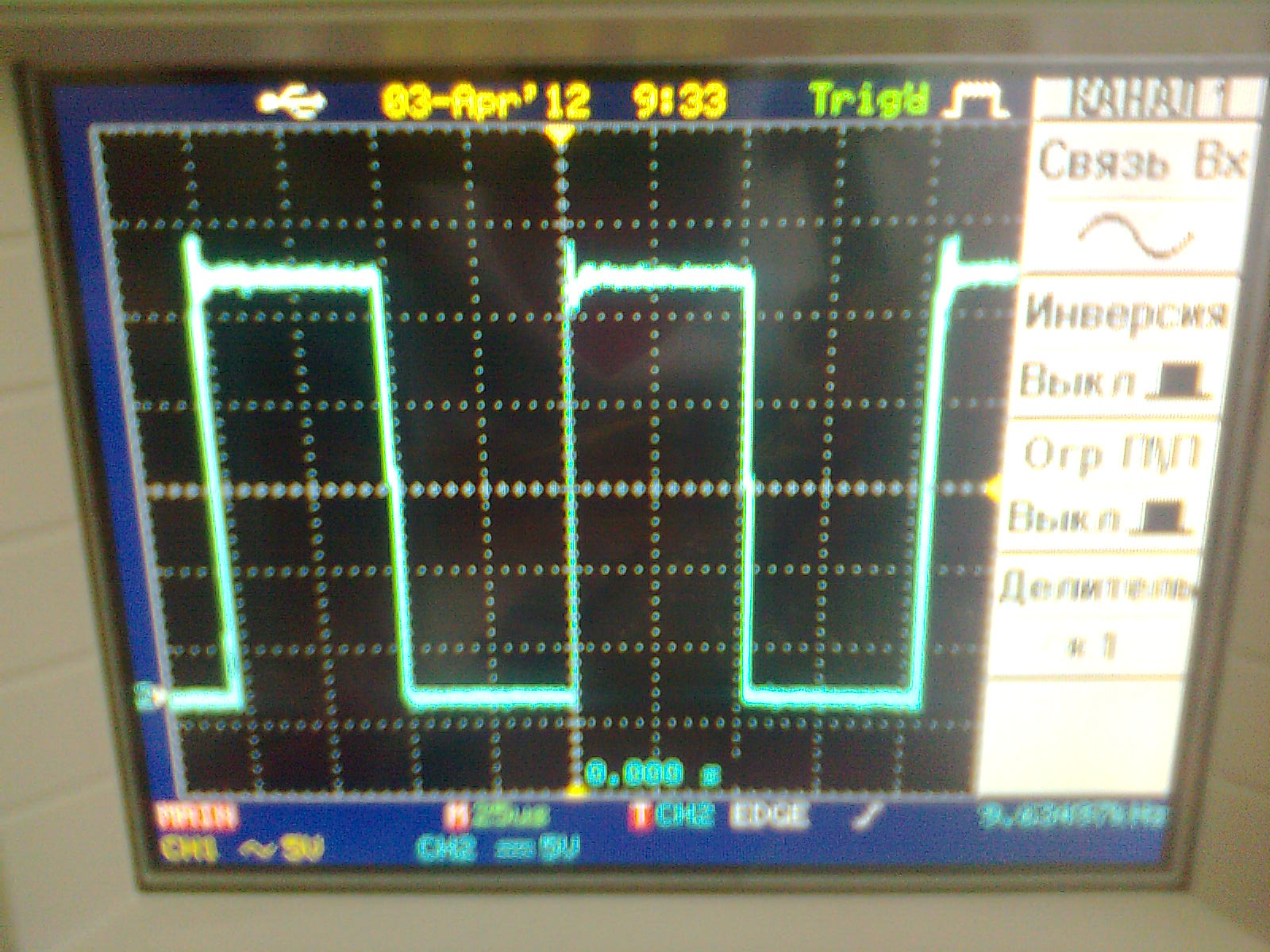

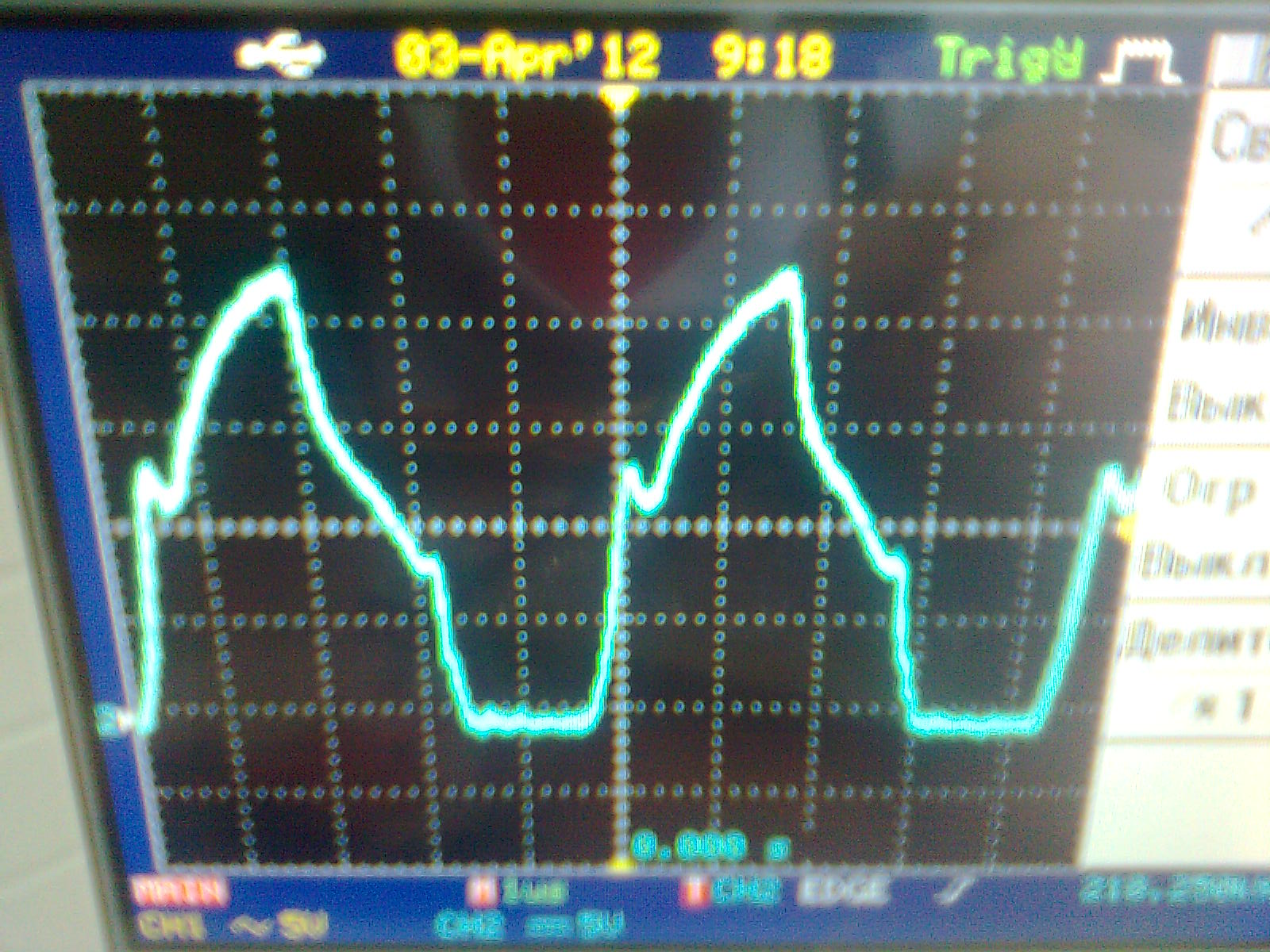

продолжение

Добавлено спустя 2 часа 35 минут 17 секунд:
как я понимаю нижний полумаст вообще неработает или работает только верхнее плечо.
