Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 20 фев 2017, 15:15

вот чуть дешевле https://www.aliexpress.com/item/2-0-inc ... 82622.html
раньше вобще тока за несколько тыщ были.
самая круть конечно вот такой:
https://www.aliexpress.com/item/NO-1-S3 ... 62154.html
или даже OLED https://ru.aliexpress.com/item/1-4-inch ... 09438.html
но там MIPI, (есть даташит на контроллер http://www.displayfuture.com/Display/da ... M68050.pdf)
это чёрт знает как подключать, нужен по идее адаптер с HDMI и само устройство которое HDMI будет давать
зато можно хоть видео с камеры транслировать.

у меня мечта в приборку поставить
распечатать к нему корпус круглый на принтере и вставить над стрелкой.
типа такого

у меня просто приборка урезанная, на ней даже температуры мотора нету))
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17092
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Madf » 20 фев 2017, 15:48

Myp писал(а):это чёрт знает как подключать, нужен по идее адаптер с HDMI

https://hackaday.io/project/364-mipi-ds ... mi-adapter

На самом деле, они маленьких размеров все. Максимум для часов. Но для часов весьма перегруженный интерфейс и вроде жрут некисло. Я вообще как раз для часов такое искал, но мне лучше бы классика чб.
Madf

Сообщения: 2614
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 20 фев 2017, 18:58

маленький это хорошо =)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17092
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Madf » 20 фев 2017, 19:05

да ничего хорошего - это как в ералаше
Madf

Сообщения: 2614
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 25 фев 2017, 19:25

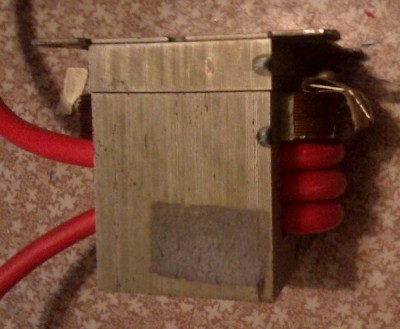

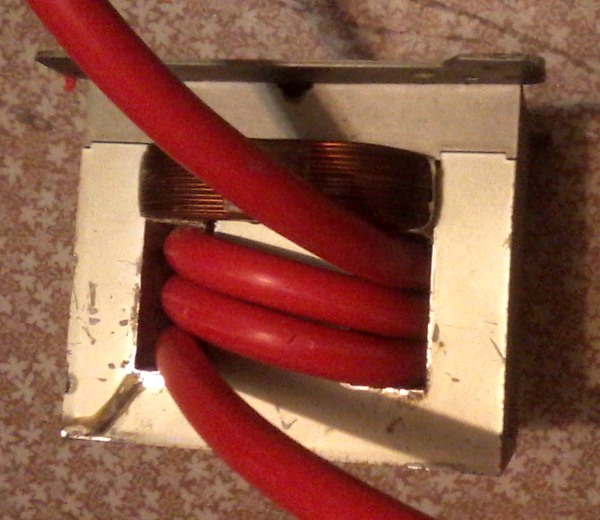

запхал провод в трансформатор

что странно, транс не заварен, как-то хитро собран.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17092
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 27 фев 2017, 23:12

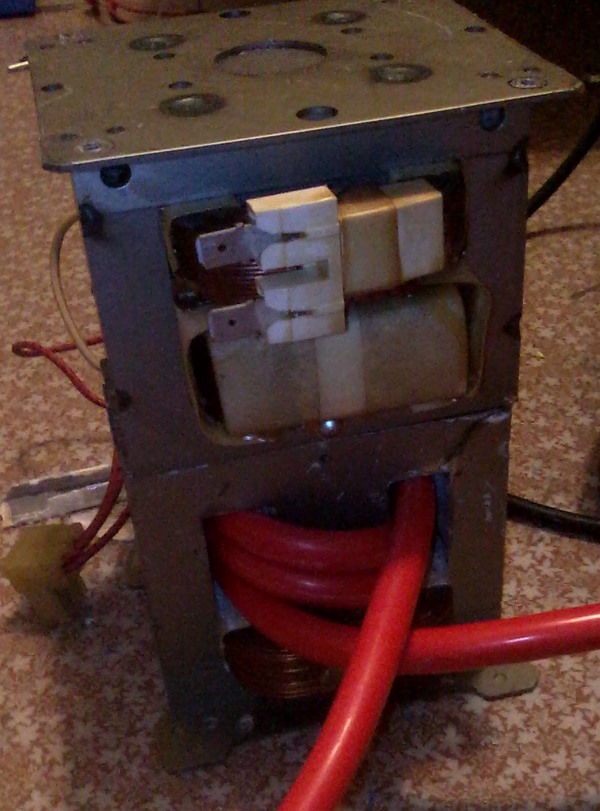

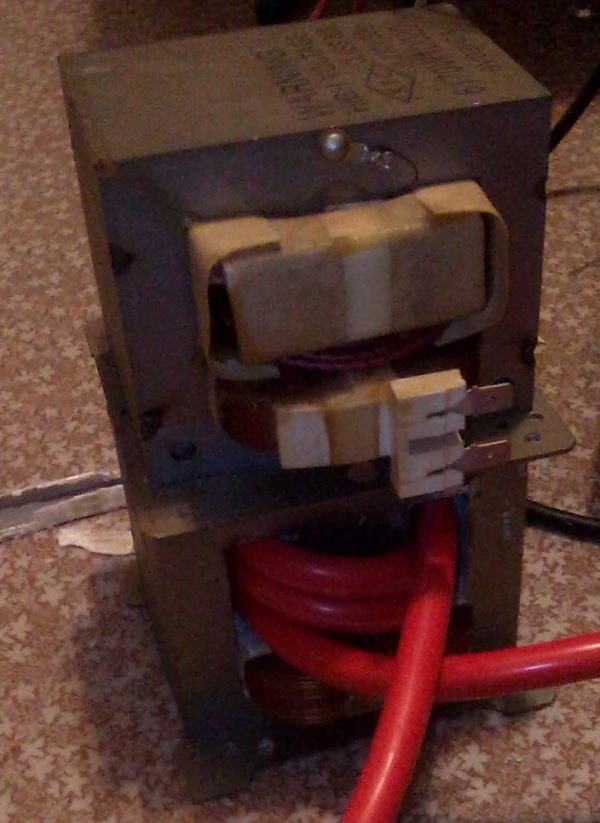

притарабанил второй транс
вопрос, как располагать трансы? токовую обмотку чередовать с первичкой или токовую посередине, а первичку по краям?
удобней чтоб токовая была в центре, между двумя первичками.



или вобще ставить их рядом, а не друг на друга?
или разобрать и соединить их встык чтоб получился один большой транс?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17092
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Dmitry__ » 28 фев 2017, 00:18

Вот это тебя плющит, ты это, огнетушитель заведи. И тему про пожар перечитай (для страху) :)

Myp писал(а):вопрос, как располагать трансы?

Пофиг как, чего вдруг такой вопрос возник?
Myp писал(а):токовую обмотку чередовать с первичкой или токовую посередине, а первичку по краям?

Пофиг, трансы - вещи изолированные. Как лучше батарейки последовательно ставить? Красненькую сверху, а синенькую снизу? :)

Myp писал(а):или вобще ставить их рядом, а не друг на друга?

Пофиг, как вопрос такой возник? :)
Myp писал(а):или разобрать и соединить их встык чтоб получился один большой транс?

А вот это не нужно делать...
Ты главное пойми сколько тебе киловатт нужно. Ведь ты зачем-то это делаешь. Каждый транс это плюс тцать ватт. При этом диаметр обмотки и колич. витков надо расчитывать из нужного тока и напряжения. Например в моей точечной сварке 5 витков, это 5 вольт. довольно большое значение для сварки аккумов. Иногда тока не хватает, при очень низком сопротивлении контакта. И пых получается холостой, т.к. весь ток падает на обмотке. Если бы я хотел убрать эти холостые пыхи, то я бы поставил 2-й транс, витки разделил бы на 2 транса, т.е. общее число витков - 5, так и остается. Сечение провода соотв. увеличил бы в 2 раза.
Но это будет "превед от соседей", ибо сварочник будет пытаться забирать всю энергию у них :D
Аватара пользователя
Dmitry__

Сообщения: 6998
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение ilalexey » 28 фев 2017, 01:22

Мне уже интересно стало, какие цели ты приследуешь?
Если поиграться/батарейку сварить, то ладно. Одного хватит. Но гирлянду то где можно применить?
У меня встречный вопрос - можно из сварочника(комби) проделать эту процедуру(10/02/2009 14:17)?
---
На работе у нас интересный тендем образовался. Мне было интересно, чем это закончится и я располагал нужным хламом, а у соратника было всё остальное(интерес+желание).
Кинул клич в цех с телевизорами и все "мусорные" экранные рамки были наши(т.е. для вторички).
Аватара пользователя
ilalexey

Сообщения: 2279
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 28 фев 2017, 10:46

Dmitry__ писал(а):Пофиг как, чего вдруг такой вопрос возник?

ну я вспомнил про опыт школьный когда два транса соединяют и во втором трансе тоже ток появляется.
типа вдруг они будут друг другу мешать

Добавлено спустя 2 минуты 9 секунд:
Dmitry__ писал(а):Ведь ты зачем-то это делаешь.

там на видео у чуваков прикольно было, я тоже хочу, гвозди греть =)
в идеале бы конечно варить листовое железо, ну типа корпуса системников
но я что-то подозреваю что там парой трансов не обойтись, да и проводка не выдержит.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17092
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Dmitry__ » 28 фев 2017, 11:38

ilalexey писал(а):У меня встречный вопрос - можно из сварочника(комби) проделать эту процедуру(10/02/2009 14:17)?

Не, не выйдет, графит имеет слишком большое сопротивление. Для графита надо от 32 вольт. Но народ термопары варит вообще от 220 вольт в соленую воду. Я так еще в школе все розетки спалил, не мог оторваться от вида плазмы :)

Myp писал(а):типа вдруг они будут друг другу мешать

Мешать будут на уровне 1/100 мощности, т.е. ни о чем. У меня стенки корпуса вибрируют от магнитного поля транса и плоскогубцы пляшут у сварочника :)

Myp писал(а):в идеале бы конечно варить листовое железо, ну типа корпуса системников
но я что-то подозреваю что там парой трансов не обойтись, да и проводка не выдержит.

Боюсь тебя огорчить, но все получится :)

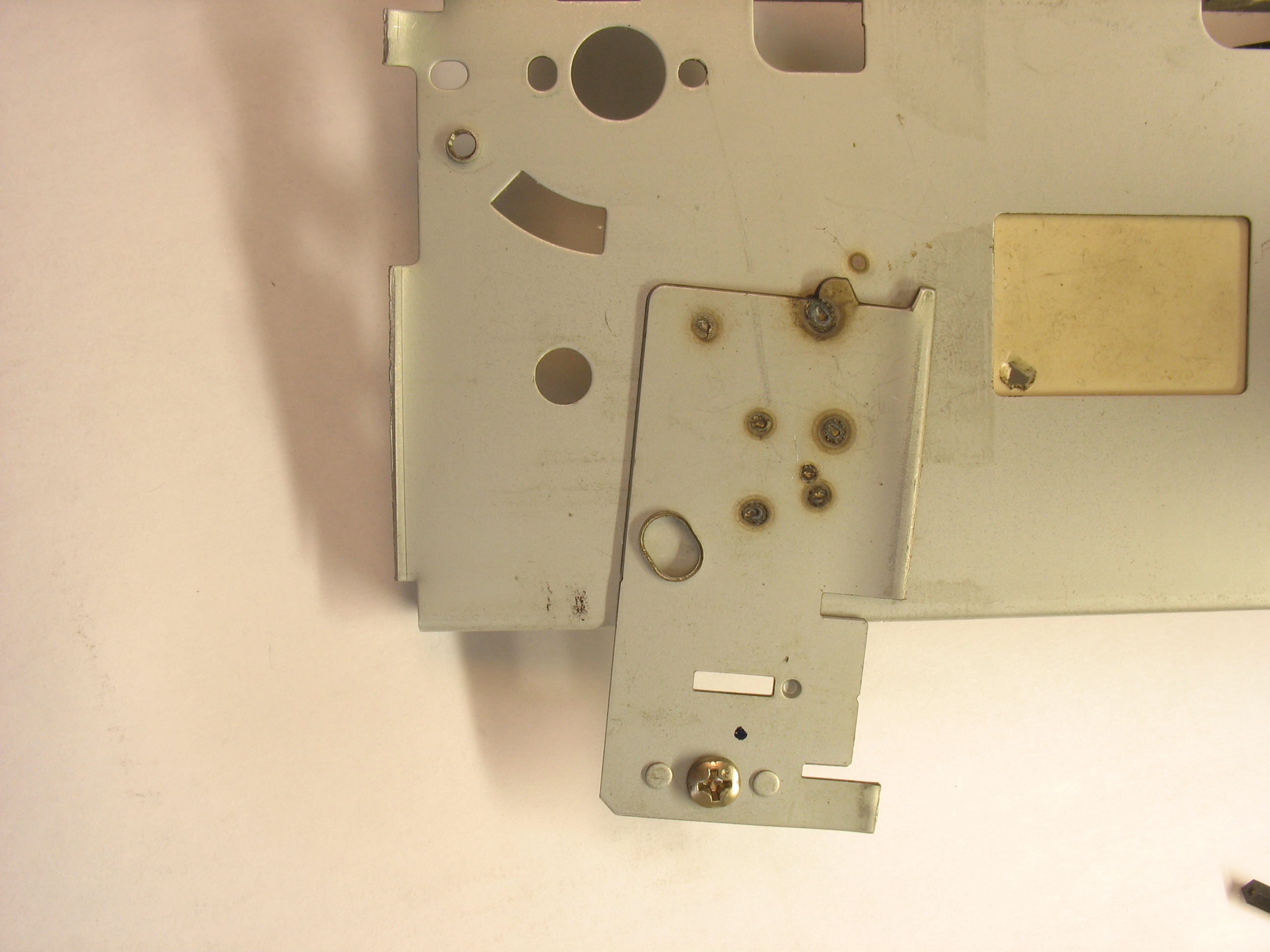

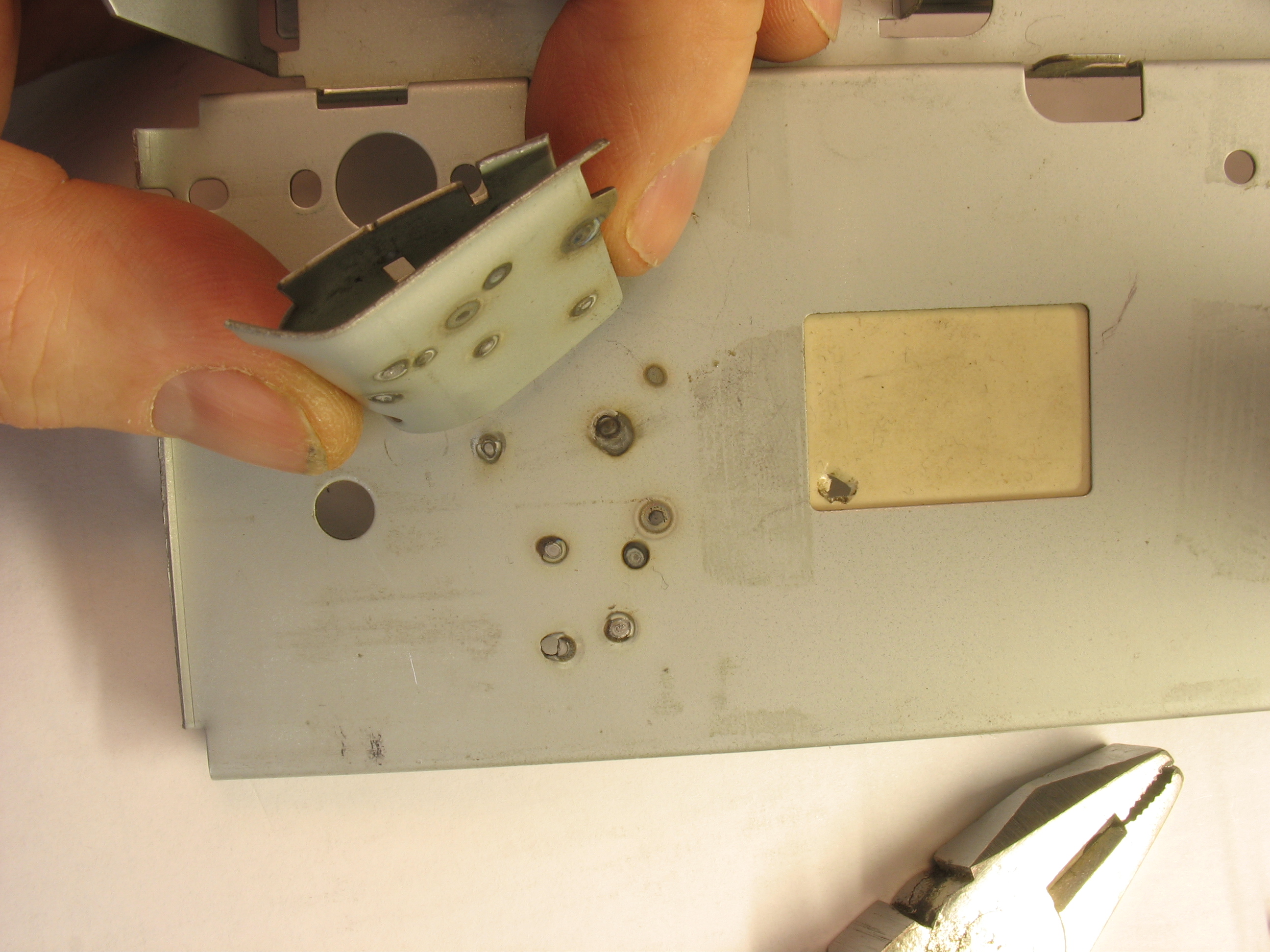

Вот тебе сварка моим дохлым аппаратом, железо от струйного принтера. Лист, конечно, оторвал, но если добавить транс, то будет все пучком:


Аватара пользователя
Dmitry__

Сообщения: 6998
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 28 фев 2017, 12:43

а что там по потреблению от сети? лампочки сильно моргают?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17092
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Dmitry__ » 28 фев 2017, 21:58

При сварке на фотке выше - ничего не моргает. Но тут есть нюанс, это я варю в своей комнате, ввод сети - люминь, плюс последовательно 4 удлинителя. Если варить в коридоре (там вся проводка сделана медью), то вышибает пробки. Но тут есть нюанс :) Я всю новую проводку заводил на слабые автоматы, чтоб при коротких замыканиях выделялось меньше звуков/света/тепла. Автоматы на 6 и 10 ампер. Какой вышибало - не помню.
Аватара пользователя
Dmitry__

Сообщения: 6998
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение ilalexey » 28 фев 2017, 22:26

На одном трансе у нас отвёртку до красна грело. никто не страдал.
Для металла 0.5-1.0мм должно хватать. Чуть дольше подержать. Такая сварка, как на фотках - это нормально. Я после полуавтомата платы руками срывал(10см длинной). Это ещё не показатель плохого соединения(как на фото).
В свч печках, собственно откуда и транс, на входе есть фильтр. Если что-то гложет, то можно его оставить для спокойствия.

Добавлено спустя 1 минуту 44 секунды:
Как вариант - перед сваркой на комфорке разогреть(или паяльной лампой)

Добавлено спустя 3 минуты 34 секунды:
И это - та железка от принтера имеет покрытие.
Аватара пользователя
ilalexey

Сообщения: 2279
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 04 мар 2017, 15:01

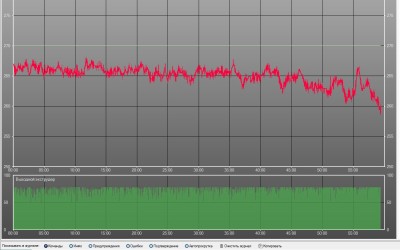

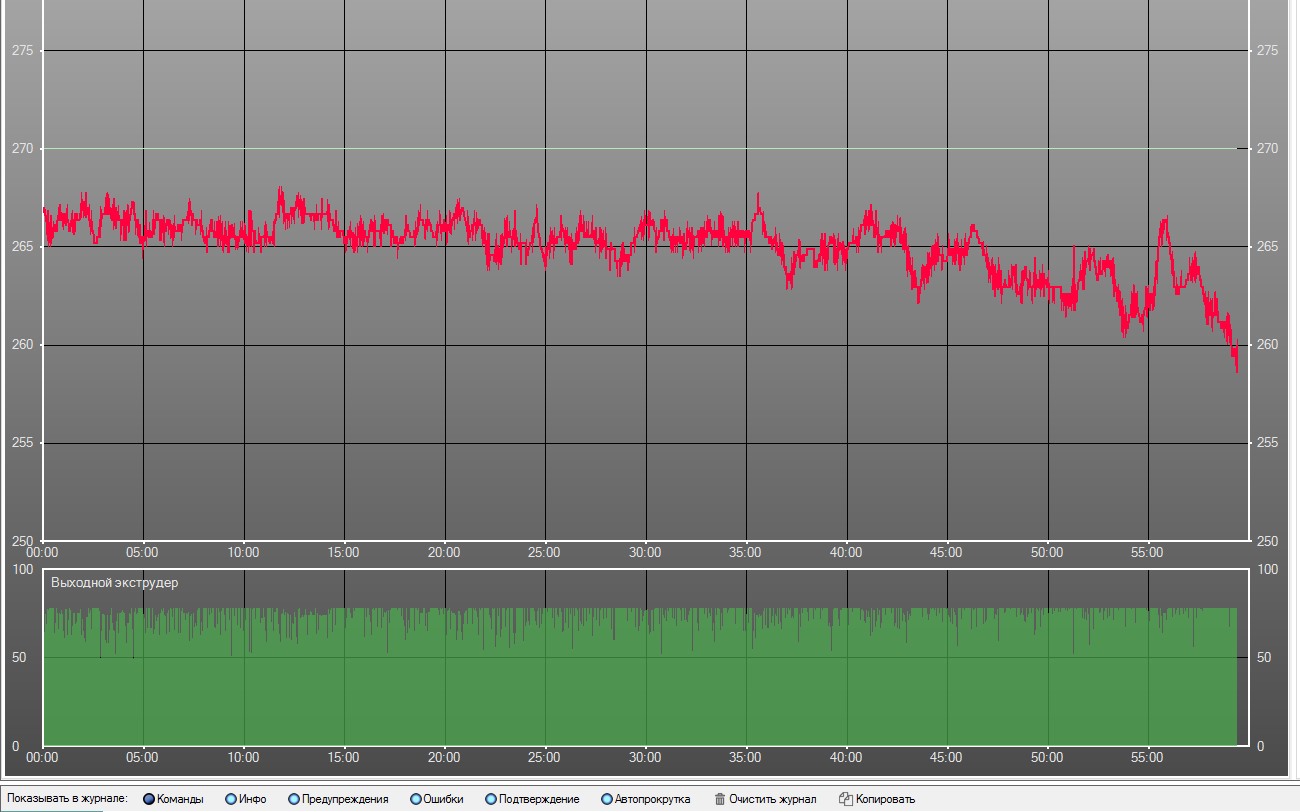

опять что-то сломалось
нагреватель фигачит, а температура ниже нормы.

при этом при старте всё Ок, такая фигня начинается появляется спустя пару часов печати, чем дальше тем хуже.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17092
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 06 мар 2017, 21:26

наконец приехал тринамик ещё один
поставил в режим SpreadCycle
при напряжении 0.69 вольт на резюке(примерно половина возможного) спокойно отпечатал 4 с лишним часа на скорости 80 мм/с ускорением 2000 мм/с2 без единого сдвига с штатным мелким радиатором на скотче.

вот вам и перегревающийся тринамик)))

зато шумит сильнее
но полюбому тише любых других
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17092
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич
