Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение ilalexey » 01 фев 2017, 22:41

Может чего кошерного типа tl494 поискать?
У меня на нём 40в с гаком выдавал.
Схему твою трудно понять без всего остального.
Аватара пользователя
ilalexey

Сообщения: 2373
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 02 фев 2017, 00:24

схема практически вот как там http://texvedkom.org/eshhe-proshhe-pere ... vt-na-shi/
даже названия деталей совпадают

Добавлено спустя 59 секунд:
ilalexey писал(а):Может чего кошерного типа tl494 поискать?

дело не в блоке питания, а во мне :D у меня их уже куча валяется убитых и на 494 в том числе
делаю по инструкции а они умирают)))

Добавлено спустя 26 минут 55 секунд:
и блок то вроде нормальный
подстроечные резисторы отдельно на 12 вольт, отдельно на 3.3 вольта.

но на 12 вольтах стол ещё держит, а на 13 стол уже вырубает.

Добавлено спустя 34 минуты 5 секунд:
вобщем нафиг
с железом у меня всегда бяда
поднял ток в прошивке, с 10 ампер до 16
под нагрузкой 12,4 вольт, 16 ампер, итого 198 ватт, правда по мере прогрева падает, но должно быть достаточно
завтра возьму на работе проводов, толщиной с палец и переподключу всё.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17210
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Dmitry__ » 03 фев 2017, 05:08

Если тебе будет легше, то могу тебя узбакоить, силовая электроника не самое простое направление. В свои 23 года я пытался разработать сварочник, палил примерно 20 транзисторов в неделю. Транзисторы тогда стоили пипец как дорого. Кста, полевиков тогда не было, были транзисторы по управлению как биполярник, а по выходу как полевики :shock: Я сейчас даже не могу найти такой тип транзисторов. Ну так вот, все свои деньги (паял и продавал синклера) я тратил на очередную порцию транзисторов. Сварочник я тогда так и не разработал, не смог преодолеть порог в 600-800 ватт. Но теперь я все знаю о блоках питания :D
Вообще, советую переходить на 24 вольта. 12-15 ампер - это как раз порог засад. Долговременно их сложно обслуживать. При переходе на 24 вольта, этот порог упадет до приемлемых 10 ампер.
Аватара пользователя
Dmitry__

Сообщения: 7154
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 03 фев 2017, 16:31

приехал мелкий мотор гимбальный https://www.aliexpress.com/item/2208-90 ... 35637.html правда похоже магнитики приклеены криво, ощущается неравномерность ступенек при вращении руками.
можно делать брушлесный директ экструдер )
для начала я решил всётаки сделать брушлес + редуктор.
что удобно у гимбалов, шестерню можно распечатать и прикрутить прям на корпус винтиками, не надо думать как крепить на валу.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17210
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Dmitry__ » 03 фев 2017, 17:35

Myp писал(а):ощущается неравномерность ступенек при вращении руками.

А сколько магнитов и полюсов на статоре?
Аватара пользователя
Dmitry__

Сообщения: 7154
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 03 фев 2017, 19:46

12 полюсов и 14 магнитов.
вручную вращается не так как шаговик, где вал перепрыгивает через "горбик", а кагбы ощущается провал песередине горбика.
тоесть можно осторожно провернуть ротор на пол шага, так чтобы он завис на середине.

и я нашёл что сдохла в принтере =)
термистор выгорел и отвалился от стола.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17210
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Dmitry__ » 03 фев 2017, 20:15

Myp писал(а):12 полюсов и 14 магнитов.

Уродские соотношения, ненавижу кетайцев...
Myp писал(а):и я нашёл что сдохла в принтере =)
термистор выгорел и отвалился от стола.

А как это могло влиять на скорость нагрева? :shock:
Аватара пользователя
Dmitry__

Сообщения: 7154
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 03 фев 2017, 21:03

стол вероятно грелся нормально, а вот термистор показывал недогрев, медленно прогревался через появившуюся воздушную прослойку
видимо стол стал перегреваться что привело к выгоранию клея термистора
термистор был на суперклей приклеен)) он почернел и вспучился.

почему уродские? в калькуляторе напсиано что хорошее.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17210
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Dmitry__ » 03 фев 2017, 22:58

Myp писал(а): а вот термистор показывал недогрев

Aaaaaa, ну да, это же график с термистора :). Тогда понятно.

Myp писал(а):почему уродские? в калькуляторе напсиано что хорошее.

Ну при таком соотношении есть неравномерность момента от угла. Должно быть колич_полюсов/3 х 2 = колич_магнитов. Но в твоем случае 14/(12/3) = 3.5 - это не самое плохое соотношение. А мои: 24p22m - вот это пипец. 22/24*3 = 2,75 :shock: :o Есть положения ротора, когда практически нет вообще усилия :cry:
Аватара пользователя
Dmitry__

Сообщения: 7154
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 04 фев 2017, 21:11

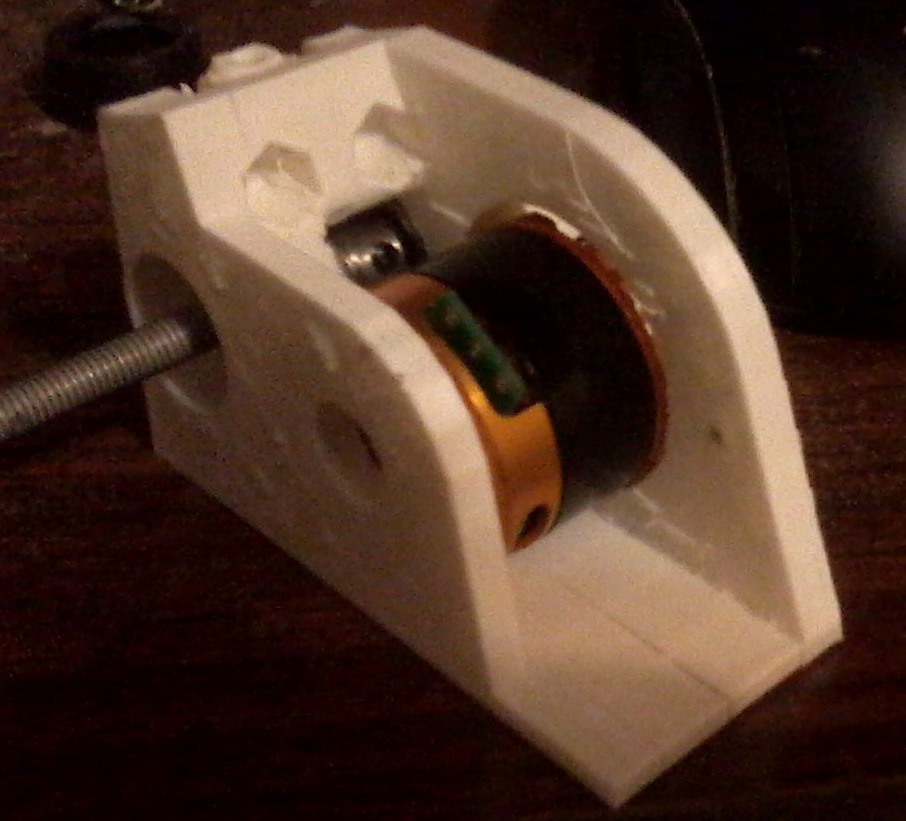

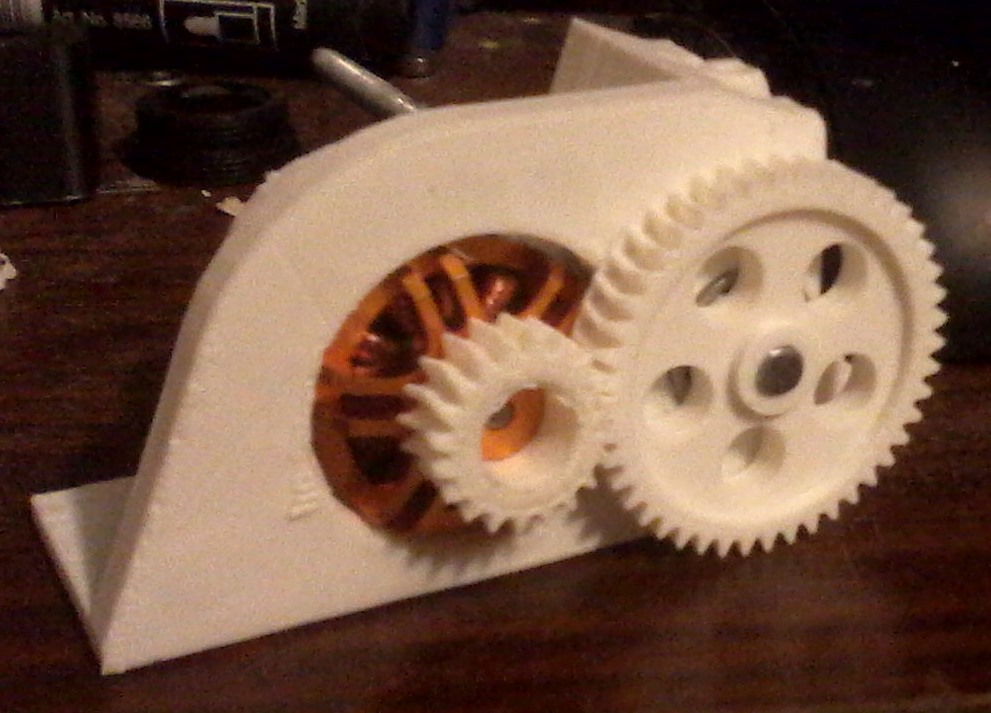

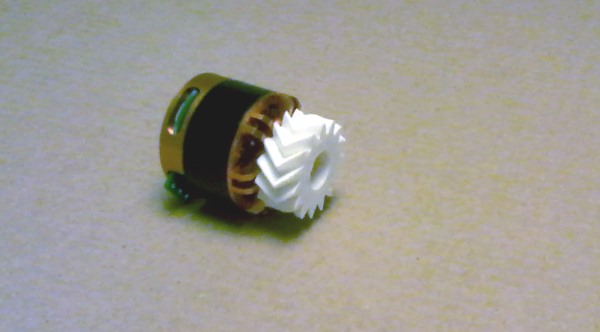

макет привода
пожалуй шестерню можно сделать чуть чуть поменьше
Вложения
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17210
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 06 фев 2017, 20:27

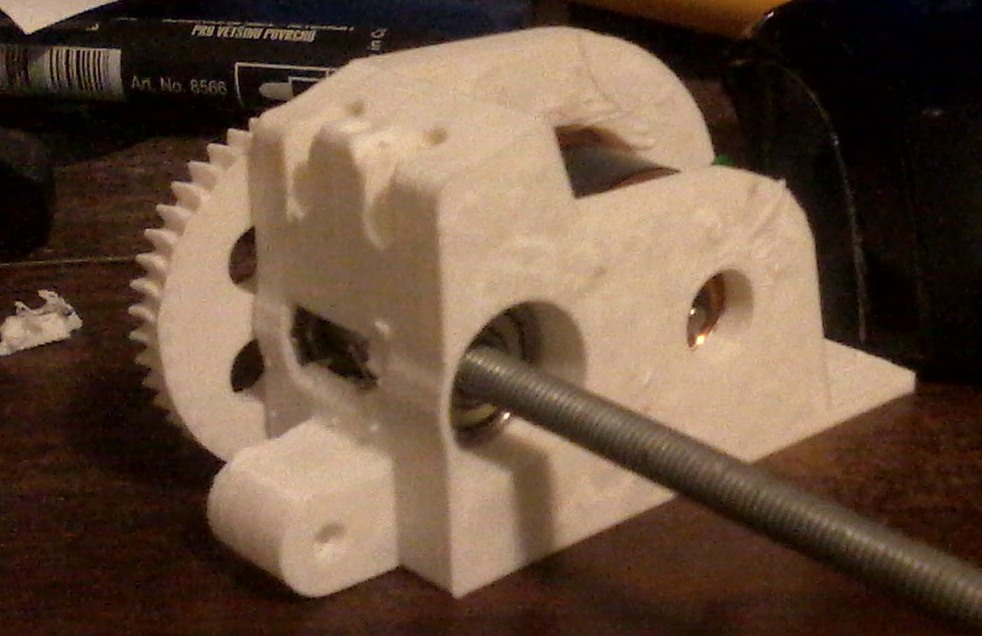

макет экструдера, пока без прижимной лапки.




надо драйвер паять аднака
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17210
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 11 фев 2017, 12:34

чертовщина
поменял в экструдере шаговый мотор на другой точно такой же, из одной партии с одним названием
экструдер не печатает, стучит и пропускает шаги

проверяю сопротивление, у одного 2 ома у второго 1.8
ну как так?
нашёл ещё один, другого производителя но по паспорту с такими же параметрами, так там вобще 1.6
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17210
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 13 фев 2017, 17:35

купил герметик медный автомобильный
принёс домой, распаковал, читаю аннотацию - цвет медный, странно подумал я и немного напрягся
читаю состав - оксид железа...

оказывается медный герметик по факту - железный.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17210
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 20 фев 2017, 00:22

круглые экранчики недорогие стали
https://www.aliexpress.com/item/1pcs-1- ... 98477.html

и вроде как библиотечка под ардуины для них есть
они на микре R61505W http://forum.arduino.cc/index.php?topic ... msg2524865
можно часики реально круглые замутить :)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17210
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Madf » 20 фев 2017, 12:19

Myp писал(а):круглые экранчики недорогие стали

Давно слежу за этой темой, нифига они не "недорогие". Более 1Круб стоят. Я понимаю бы, если за эту сумму продавали комплект: экран+разъём в дип. А ведь нет, голый кот в мешке с хрен подпаяешься к шлейфу...по этому по сей день, всякие там экраны от нокии так и актуальны. :cry:
Madf

Сообщения: 2715
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...
