Re: ilalexey

Сообщение ilalexey » 20 фев 2018, 06:19

Dmitry__ писал(а):Я такие тоже прикупил, правда для электровелосипеда

Дураки мыслят одинаково :)

Бошку откалибровал, а волны остались. Чую намаюсь ещё со столом. Походу парусит(ещё не настроил).
Аватара пользователя
ilalexey

Сообщения: 2563
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: ilalexey

Сообщение Dmitry__ » 21 фев 2018, 04:31

ilalexey писал(а):Дураки мыслят одинаково

Зья, зья Вы так, батенька! Вы хотели сказать: умные мыслят одинаково? :crazy:
Аватара пользователя
Dmitry__

Сообщения: 7439
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: ilalexey

Сообщение ilalexey » 21 фев 2018, 09:10

Мыж не в Англии находимся. У нас иначе говорят :)
По поводу этого разъёма у меня мозговой штурм случился. С одной стороны, хочется, чтоб всё лаконично было оформлено, то есть одним шлейфом. С другой - стрёмно поселять сигнальные и силовые жилы в одном месте. Плюс ещё прочитал, что в разъёме на один пин не больше 5 ампер можно пускать, а нагреватель стола может тянуть больше. То есть стол нужно переделывать всё таки.
Да ещё пинов выходит впритык(2рм24бпн19ш1в1):
1. 3 шаговика - 12 контактов;
2. 3 ендстопа - 4;
3. нагреватель - 2;
4. термистор - 2.
Земли 2 и 4 объединить. И того ровно 19 штук.
Аватара пользователя
ilalexey

Сообщения: 2563
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: ilalexey

Сообщение ilalexey » 05 мар 2018, 14:43

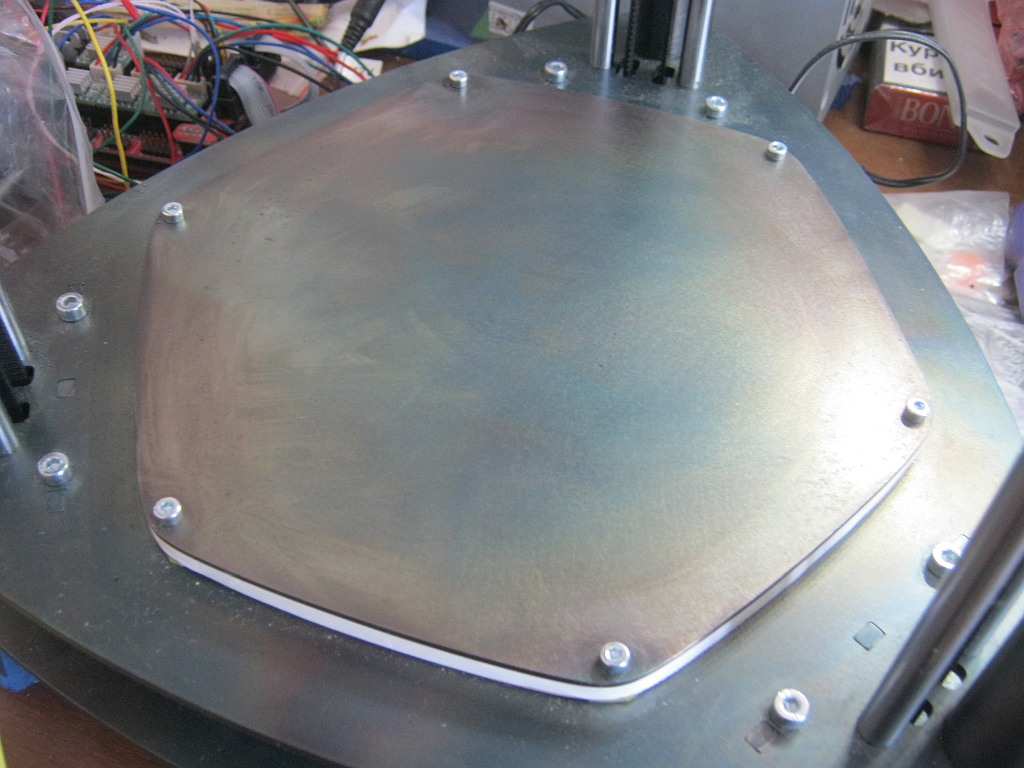

Снова переделал стол. На этот раз хитрить не стал и вырезал из чернухи 2мм. При не настроенной прошивке и перепаде температуры в 20 градусов почти не парусит(еле заметная волна на модели). Греться дольше стал, да - 6мин. Думаю, если ниток нихрома больше кинуть, при тех же омах, будет веселей.
Пластик держится нормально. И чего все стеклом и алюминием бредят?
Выглядит теперь как родной.
Вложения
Аватара пользователя
ilalexey

Сообщения: 2563
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: ilalexey

Сообщение zakamik » 14 мар 2018, 22:32

Красиво, что сказать. Наверное, буду так же делать. Лист верхний наверное закалить слегка стоит, чтобы не так царапался? А снизу поставлю еще один лист для поддержки и под него теплоизоляцию.

По нагревателю головки вопрос - как изолировал нихром (если им мотал)?
zakamik

Сообщения: 126
Зарегистрирован: 12 дек 2015, 20:34
Откуда: Москва

Re: ilalexey

Сообщение ilalexey » 14 мар 2018, 23:11

zakamik писал(а):Лист верхний наверное закалить слегка стоит, чтобы не так царапался?

Это лишнее. А если и залысина появится, то при нагреве опять потемнеть должно.
zakamik писал(а):А снизу поставлю еще один лист для поддержки и под него теплоизоляцию

Не стоит так планировать. Лист снизу будет отбирать тепло на себя + нижняя часть не должна быть жёсткой. При нагреве нихром раздувается и будет отжимать верхний слой. В новом эксперименте думаю вышить нихромом узор на тонком стекломате, ещё один слой мата положить между металлом и нихромом и несколько внизу. Потом теплоизоляцию(стекловата?) и ещё пару слоёв мата. Всё это дело обрезать за один раз и окантовать верёвкой для каминов(пришить нитью из распушенной верёвки).
zakamik писал(а):По нагревателю головки вопрос - как изолировал нихром (если им мотал)?

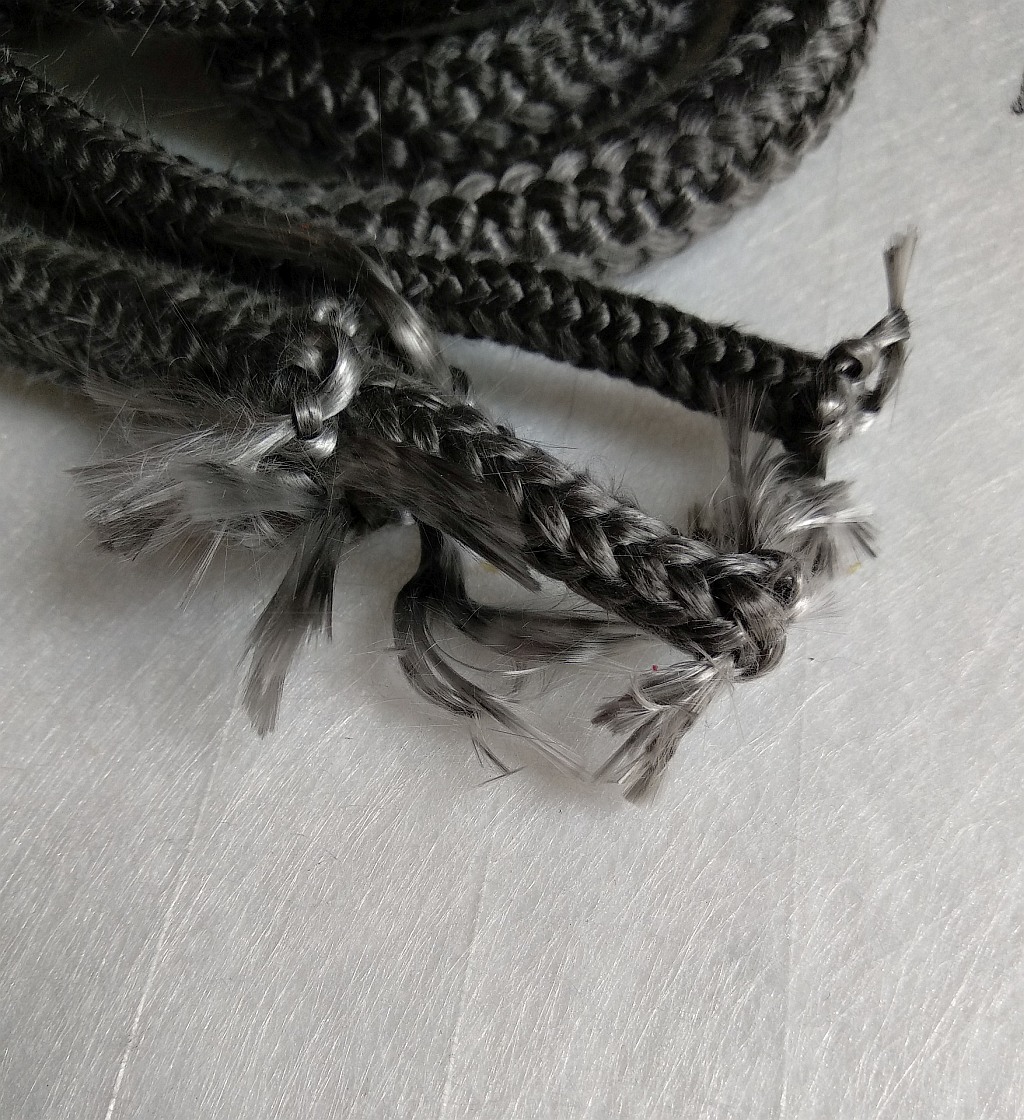

На пару тонких слоёв слюды в один слой нихром. Когда всё натянул, иголкой нихром прорядил, чтоб витки не касались краёв и друг друга. Сверху асбестовой ниткой.
Вложения
Аватара пользователя
ilalexey

Сообщения: 2563
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: ilalexey

Сообщение zakamik » 15 мар 2018, 16:57

ilalexey писал(а):
zakamik писал(а):А снизу поставлю еще один лист для поддержки и под него теплоизоляцию

Не стоит так планировать. Лист снизу будет отбирать тепло на себя + нижняя часть не должна быть жёсткой. При нагреве нихром раздувается и будет отжимать верхний слой. В новом эксперименте думаю вышить нихромом узор на тонком стекломате, ещё один слой мата положить между металлом и нихромом и несколько внизу. Потом теплоизоляцию(стекловата?) и ещё пару слоёв мата. Всё это дело обрезать за один раз и окантовать верёвкой для каминов(пришить нитью из распушенной верёвки).

Но в таком случае и жесткое крепление, как на фото, приведет к раздуванию. Насчет отбора тепла нижним листом согласен. Хотя тогда вообще можно не городить керамику (либо использовать ее только как теплоизоляцию), а налепить токопроводящие ленты на верхний лист, или тот же нихром поверх каптона, до 150 градусов удержит.

ilalexey писал(а):
zakamik писал(а):По нагревателю головки вопрос - как изолировал нихром (если им мотал)?

На пару тонких слоёв слюды в один слой нихром. Когда всё натянул, иголкой нихром прорядил, чтоб витки не касались краёв и друг друга. Сверху асбестовой ниткой.

Понятно, спасибо. Слюды нет, попробую на стеклоткань мотать.
zakamik

Сообщения: 126
Зарегистрирован: 12 дек 2015, 20:34
Откуда: Москва

Re: ilalexey

Сообщение ilalexey » 15 мар 2018, 17:16

zakamik писал(а):Но в таком случае и жесткое крепление, как на фото, приведет к раздуванию.

В первой ревизии плата крепилась на болты с потайной шляпой. По этим соображениям и переделал на din912. Если и расширяется, то его по бокам ничего особо не сдерживает(снизу силиконовые прокладки).
zakamik писал(а):Хотя тогда вообще можно не городить керамику

Там керамики нет.
zakamik писал(а): или тот же нихром поверх каптона, до 150 градусов удержит.

С такой задумкой, как у меня, не выйдет. Нихром накаляется до красна. Когда переделывал, нихром был с окалиной, во всяком случае.
Мысль такова, что нужно агрессивно нагревать плату, чтобы не ждать по пол часа.
Аватара пользователя
ilalexey

Сообщения: 2563
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: ilalexey

Сообщение zakamik » 15 мар 2018, 23:19

ilalexey писал(а):
zakamik писал(а): или тот же нихром поверх каптона, до 150 градусов удержит.

С такой задумкой, как у меня, не выйдет. Нихром накаляется до красна. Когда переделывал, нихром был с окалиной, во всяком случае.
Мысль такова, что нужно агрессивно нагревать плату, чтобы не ждать по пол часа.

Мне кажется, до красна не обязательно нагревать. Достаточно вкачать туда потребное количество энергии на минимальный промежуток времени. Мой стол, обычный, китайский 28см, греется минут 5-10 до 90. Сверху стекло, снизу пробковый мат и провода - где смог, 4 квадрата, где не смог - 2.5. Управляется через реле.
zakamik

Сообщения: 126
Зарегистрирован: 12 дек 2015, 20:34
Откуда: Москва

Re: ilalexey

Сообщение ilalexey » 17 мар 2018, 10:13

zakamik писал(а):Достаточно вкачать туда потребное количество энергии

А кто его знает, какое количество нужно, чтобы мгновенно нагреть плату.
Аватара пользователя
ilalexey

Сообщения: 2563
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: ilalexey

Сообщение zakamik » 19 мар 2018, 23:19

Для мгновенного нагрева, очевидно, нужно бесконечное количество энергии :)
А так, если известно, при каком токе скорость нагрева достаточная, то подключив несколько менее "горячих" нагревателей параллельно, чтобы ток был таким же, получим примерно такое же выделение энергии.
zakamik

Сообщения: 126
Зарегистрирован: 12 дек 2015, 20:34
Откуда: Москва

Re: ilalexey

Сообщение ilalexey » 20 мар 2018, 02:48

Если в минуту вложится, то вполне можно считать мгновенным.
zakamik писал(а):то подключив несколько менее "горячих" нагревателей параллельно

Особенно силиконок это касается :D

Добавлено спустя 2 часа 55 минут 56 секунд:
Мысль вдруг пришла на ночь глядя. Что если несколько спиралей уложить параллельно и включать по очереди аки брушлес? М?
Одну накалил и пока она передаёт тепло, включать следующую? Таким макаром, если сработает, можно в три ампера вписаться.
Аватара пользователя
ilalexey

Сообщения: 2563
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: ilalexey

Сообщение zakamik » 20 мар 2018, 12:09

Вполне себе вариант, но чем это лучше нескольких длинных спиралей в параллель?
А вообще, если хочется радикальных решений, то еще есть индукционный нагрев.
zakamik

Сообщения: 126
Зарегистрирован: 12 дек 2015, 20:34
Откуда: Москва

Re: ilalexey

Сообщение ilalexey » 20 мар 2018, 12:16

zakamik писал(а):но чем это лучше нескольких длинных спиралей в параллель?

Суть такая: используя обычное питание(12/24в) не городить кабеля в 4 квадрата.
zakamik писал(а):А вообще, если хочется радикальных решений, то еще есть индукционный нагрев.

Давно о этом думал, но боюсь, экструдер задеть волной может.
Аватара пользователя
ilalexey

Сообщения: 2563
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: ilalexey

Сообщение Dmitry__ » 21 мар 2018, 07:22

zakamik писал(а):А вообще, если хочется радикальных решений, то еще есть индукционный нагрев.

Думаю, нагрев нихромом имеет самый высокий кпд. Всякие индукции для прогрева замороженной курицы изнутри :), что очень плохо для модели...

Добавлено спустя 1 минуту 38 секунд:
Если точнее, индукция нужна для сковородки, и не будет работать на пластиковой модели :)
Аватара пользователя
Dmitry__

Сообщения: 7439
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург
