отбалансировал всборе мотор с крыльчаткой от вытяжки

на порядок снизился дисбаланс. ну и вибрация заметно уменьшилась.
так и не придумал как сделать чтоб по ошибке в шине проц не виснул. в итоге сделал второй вариант на аналоговых акселях adxl335
проверял на креплениях мотора с двумя валами и грузиками. работает. понятное дело на стенде все еще круче.

решил таки освоить cubeMX (+coocox).
убил несколько дней на обнаружение бага см. https://community.st.com/thread/39340-b ... e-selected
исправят в следующей версии, а скачать старую нельзя.
они это специально делают? что б новички замудохались и отказались от освоения stm?
и это не единственная проблема в состыковке софта, которую я встретил, пытаясь повторить урок полугодичной давности. какой то ад.

Привет, твою тему с "как дальше жить?" убили . Радуй нас балансировкой динамических систем, ты не представляешь как это интересно и мало озвучено, ты в этом деле - пионер...

занятная вещь. как бы применить ее?

применительно к роботам - магнитный захват для ног, удерживающий на металлической поверхности.

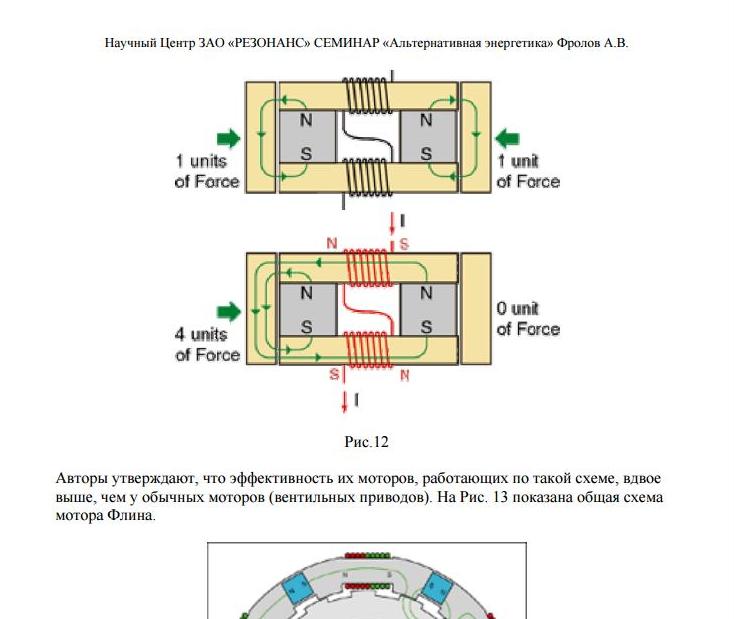

Во! Нашёл сходу по запросу переключатели магнитного потока поля. Так и хочется сразу намотать две катушки (где зелёные стрелки)и коммутируемыми малыми токами в горизонтальных катушках получать "бОльшие токи" в вертикальных... Но что то подсказывает мне, что счастья не будет...

Nesenin писал(а):занятная вещь. как бы применить ее?

Это применяется, причем в больших обьемах - удержание трея в сд-ром. Про поляризованное реле вообще молчу.

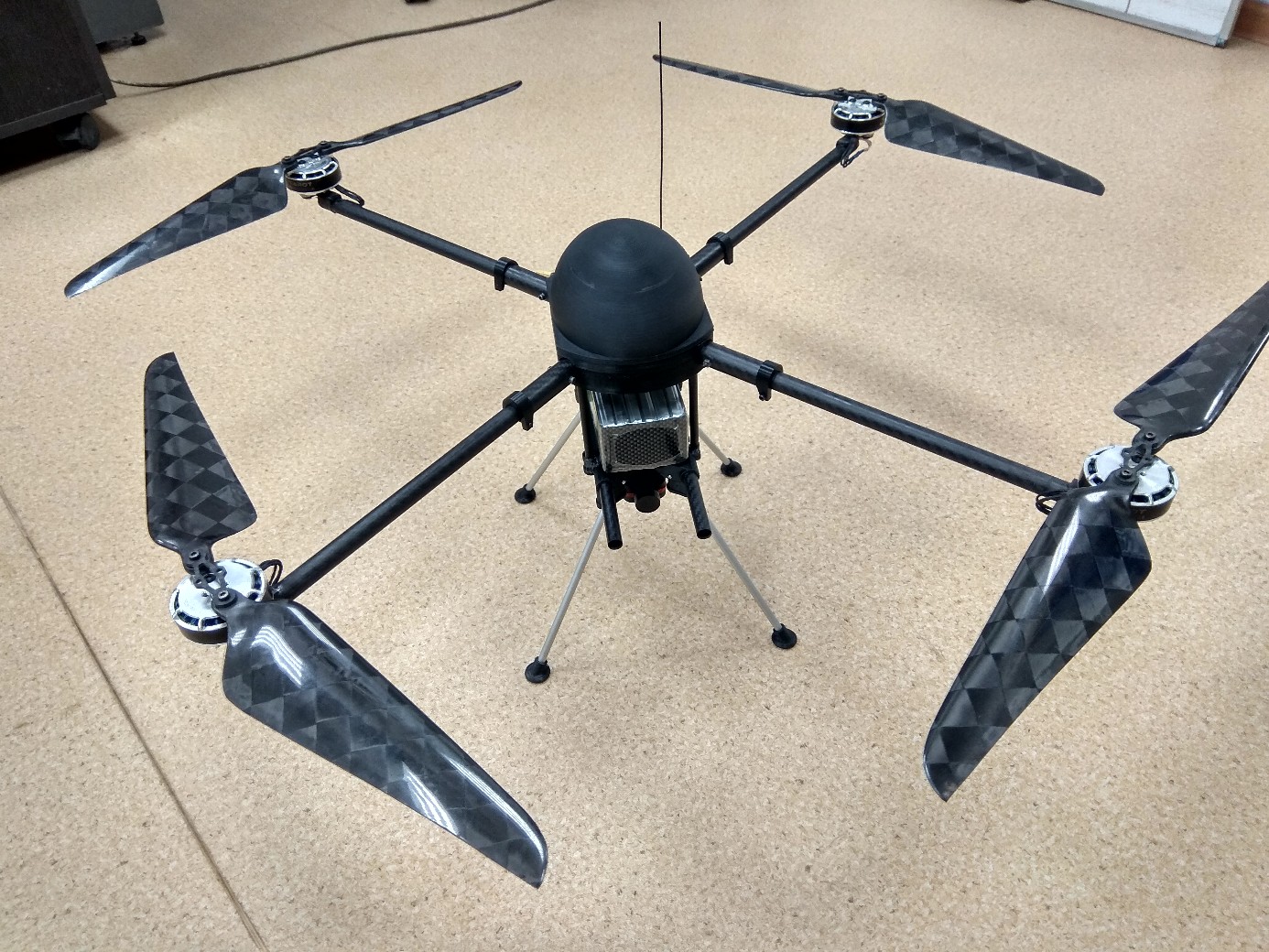

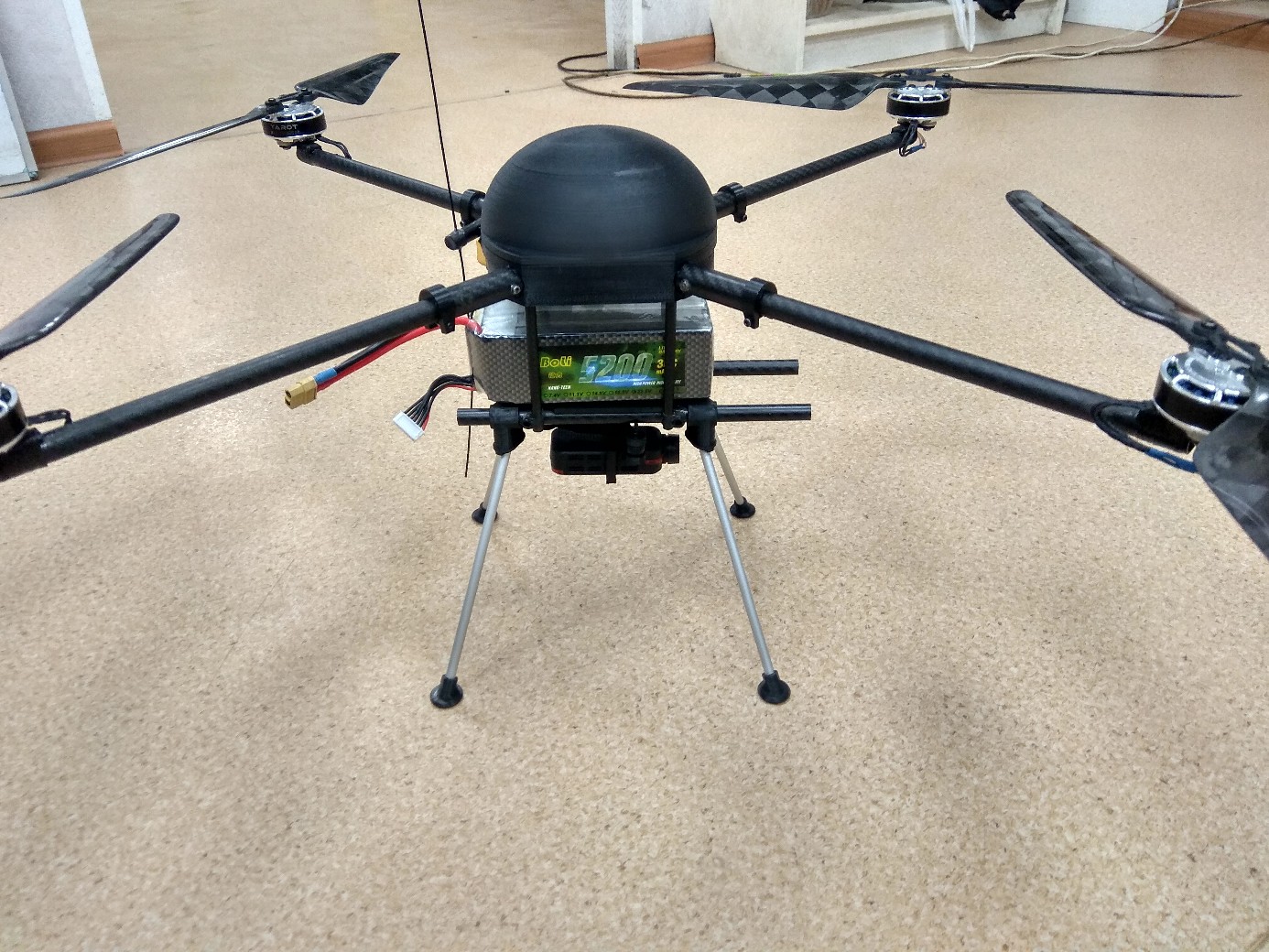

3D принтер купил таки, потому что не мог требуемые от меня детали(прототипы) сделать не напряжным методом. Теперь смог)

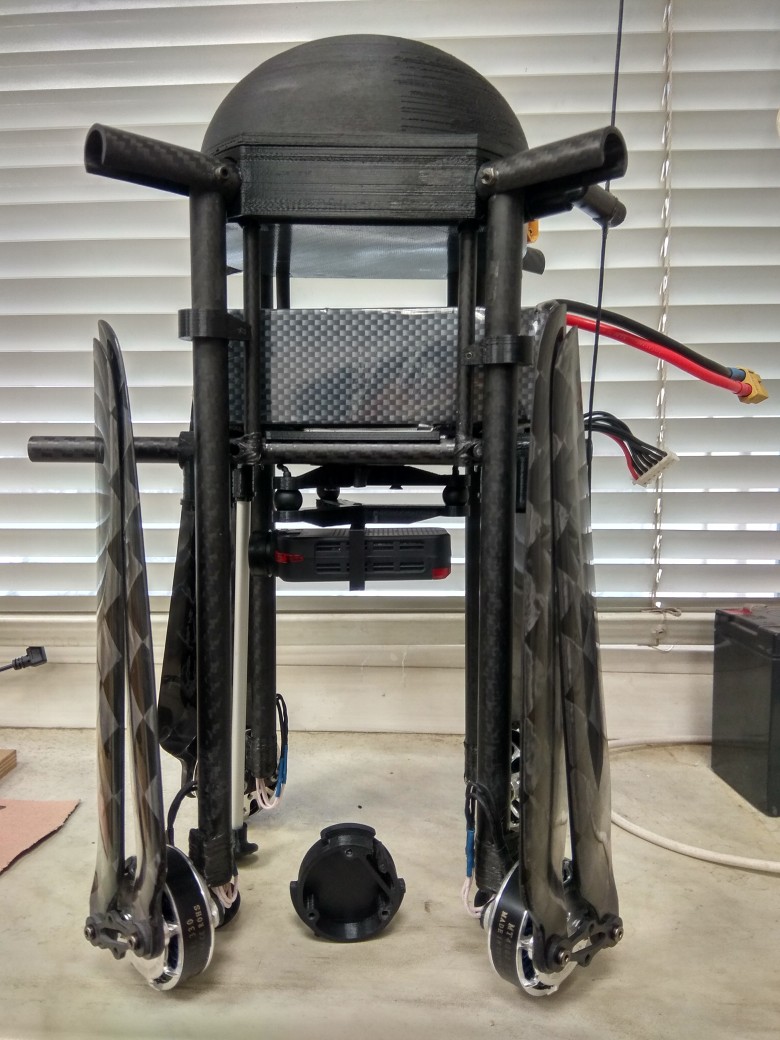

аппарат складывается в рюкзак. Таскает по расчетам 400гр полтора часа, 1кг до 1часа (с подобранными акумами в наличие их нет).
Напечатал:
1)Ноги съемные быстроскладываемые (там есть прищепки для фиксации в крайних положениях). Нагрузки на оси не идут, а идут на хвост-> растяжение пластика-> центральную трубку и сжатие пластика -> боковые трубы. В будущих конструкциях ноги будут под моторами для максимальной устойчивости.
3)Зацепы лучей. Тут в роли кастылей, надо было обеспечить защиту от складывания и еще надеть на трубку не снимая приклеенных на лучи крепления моторов. В последующих конструкциях все переработается в вариант с зажимом трубки поворотом ее на внешней оси, а пока так. Держится на трении(регулируется винтом).
4)Корпус. Защита электроники\начинки. Верх держится на трении, возможно сделать зацепы и герметизацию. Можно в рюкзак положить на купол, можно схватить рукой за низ и верх поднять аппарат. Корпус как бы норма, но для меня в новинку) обычно формально прикрывал от осадков одноразовой посудой). Сейчас есть необходимый запас прочности и можно даже герметичность сделать.
5)Быстросъемный разъем для подвесов\полезной нагрузки с зещелкой. Тут это по типу фото байонета (на нижнем фото внизу ответная часть). Можно там электроконтакты вкрутить. Не конечный вариант. Не удобно целиться снизу в разъем. Лучше наверно чтоб с боку прорезь была\вставлять.
6)Эмитация нагрузки. Тут это экшенкамера на виброразвязке. В зависимости от задачи можно что угодно прицепить. Можно для картографии фотик на 2х осевом подвесе (смотрит вниз), можно груз какой с отцепом. Можно другие ноги и 3 х осевой подвес с нужной камерой.

Защиту моторов в данном случае не делал. В будущем планирую. Следующие проекты предполагают всепогодность и еще большую проработку специфику эксплуатации. Работаю-с.

Подам признаки жизни.

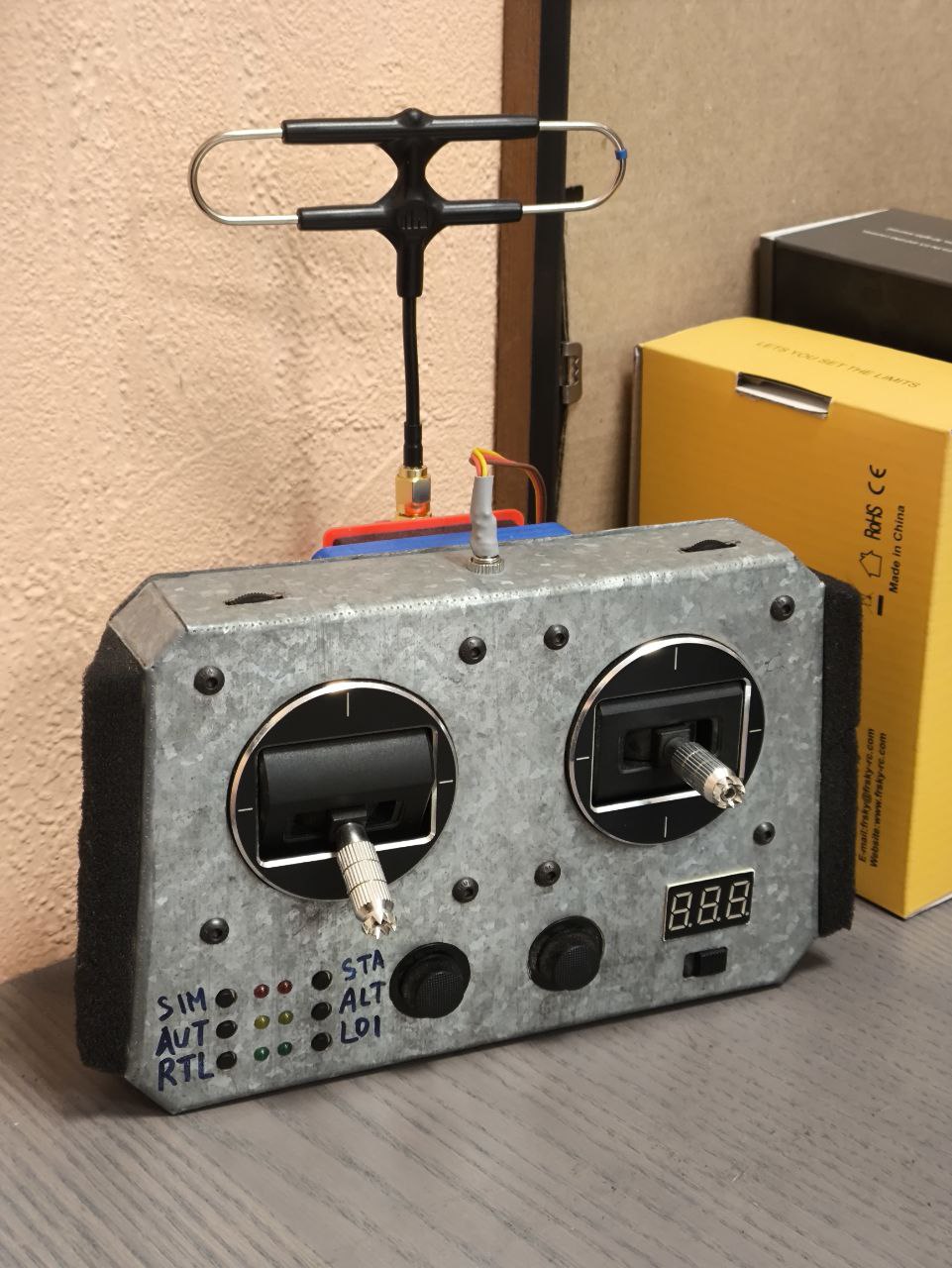

Много лет назад озаботился своими пультами управления.
Напишу тут что рабочим вариантом получилоь.

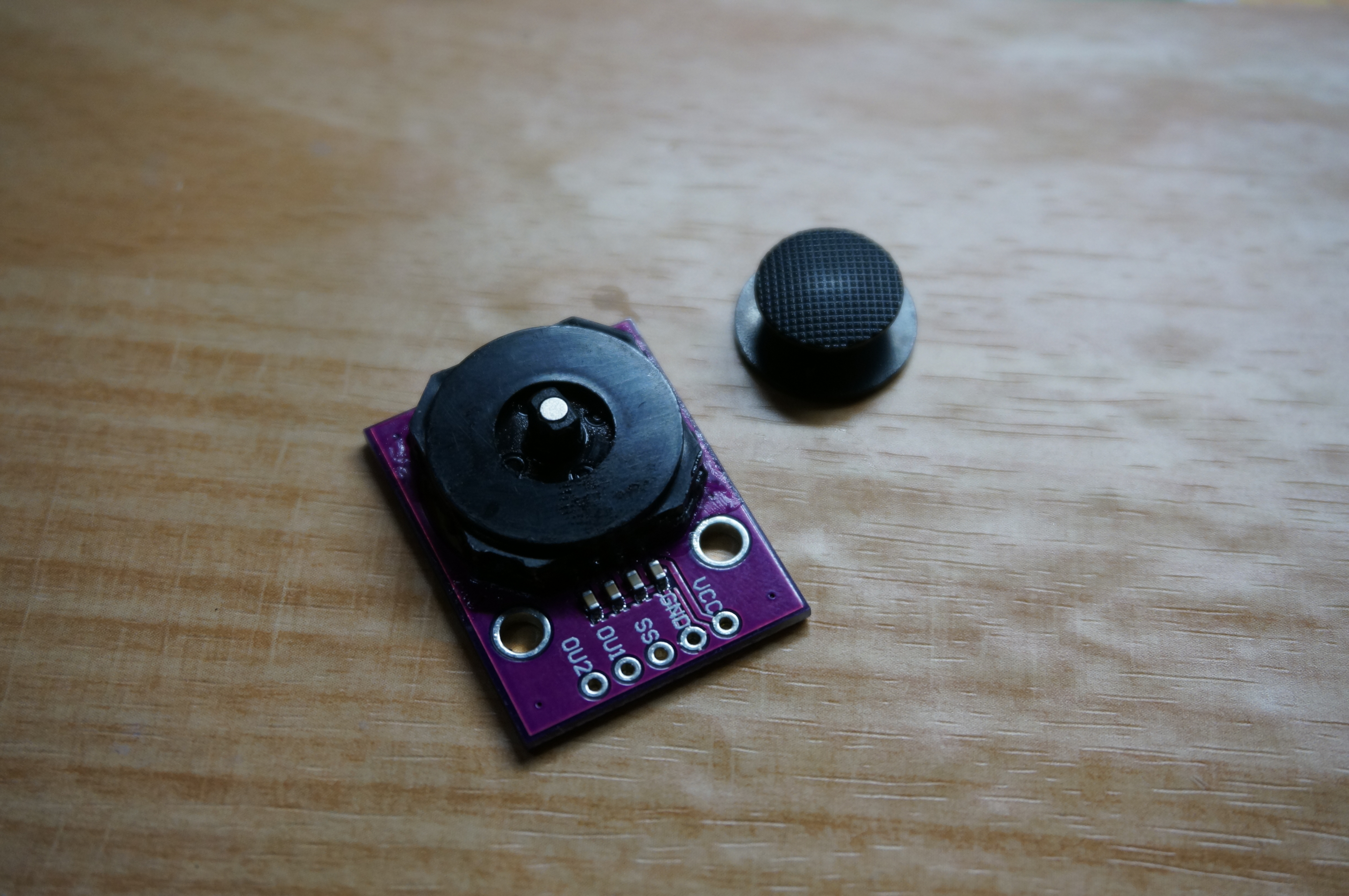

Существуют плоские аналоговые джойстики с потенциометрами на плате.
Плату выкидываем, в центре сверлим отверстие, вставляем магнит, клеим на плату с хол датчиком, который корректно видит перемещения и аналоговые сигналы на выходах нам дает. Получаем плоский долговечный джойстик.

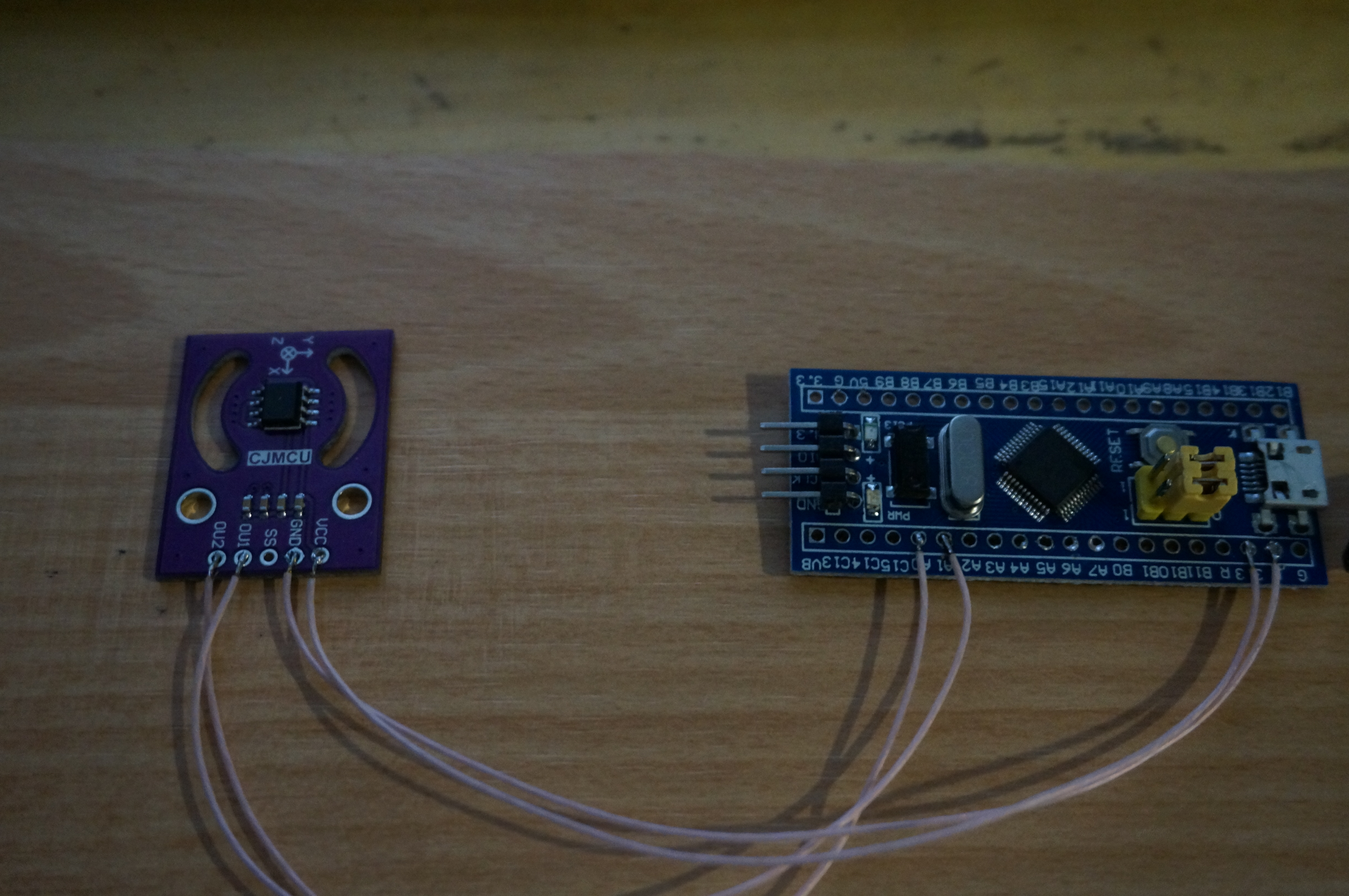

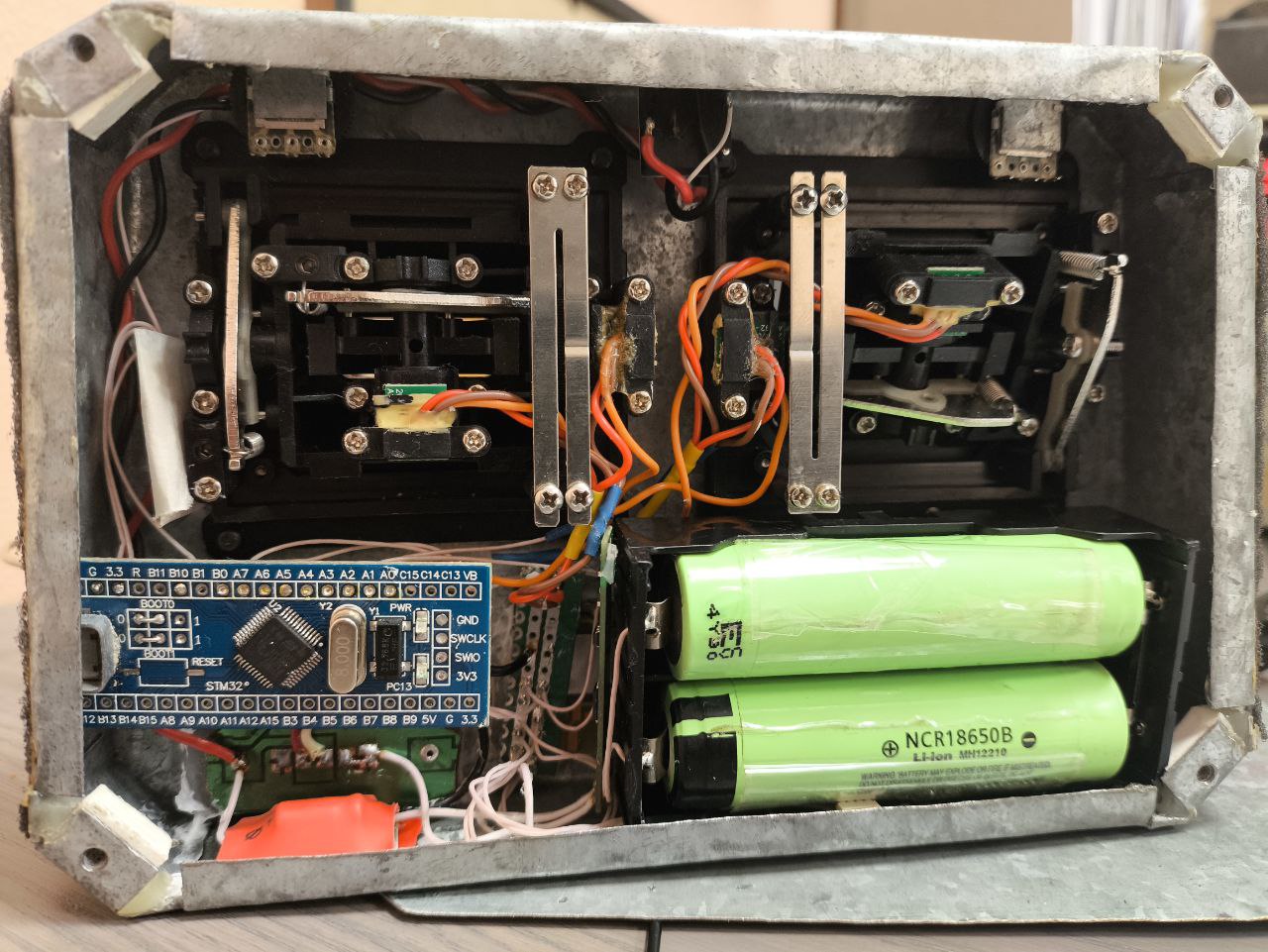

В следущем поделии использовались отдельно продающиеся джойстики с хол датчиками, плата, которая по нажатию кнопок нужное напряжение на выходе дает(можно режимы полета переключать), arduino плата с stm32 микроконтроллером и прочие вещи см. фото.

Плата в ардуино переделана по иснтркции https://habr.com/ru/articles/395577/
Код надергал с инета в простейший рабочий вариант для генерации CRSF протокола.
Аппаратно сигнал uart инвертирован, что б его принимал передатчик шитый в ExpressLRS

Код: Выделить всё • Развернуть

#define TIMELOOP 5000
#define ELRS_ADDRESS            0xEE
#define TYPE_CHANNELS           0x16
#define CRSF_PACKET_SIZE          26
#define CRSF_MAX_CHANNEL          16
#define CRSF_CMD_PACKET_SIZE       8

#define CRSF_DIGITAL_CHANNEL_MIN 172
#define CRSF_DIGITAL_CHANNEL_MAX 1811

#define CH_MAX                     10

uint8_t crsfPacket[CRSF_PACKET_SIZE];
int16_t rcChannels[CRSF_MAX_CHANNEL];
uint8_t crsfCmdPacket[CRSF_CMD_PACKET_SIZE];


uint32_t last_time = micros();
uint32_t last_press,com1,last_bat_time = millis();
uint32_t crsfTime = 0;

int a1,a2,a3,a4,a5,a6,a7,a8,a9,a10,k1,k2=0;
//bool inv_flag[9] = {0,1,0,1,0,1,1,0,0};
//int8_t trim_value[9] = {45,-50,0,31,0,0,0,0,0};

void setup() {
 for (uint8_t i = 0; i < CRSF_MAX_CHANNEL; i++) rcChannels[i] = CRSF_DIGITAL_CHANNEL_MIN;
  Serial.begin(115200);
  Serial3.begin(400000);
}

void loop() {

if ((millis() - com1) >= 50) {
  com1 = millis();

a1 = analogRead(PA0);
a2 = analogRead(PA1);
a3 = analogRead(PA2);
a4 = analogRead(PA3);
a5 = analogRead(PA4);
a6 = analogRead(PA5);
a7 = analogRead(PA6);
a8 = analogRead(PA7);
a9 = analogRead(PB0);
a10 = analogRead(PB1);
k1 = digitalRead(PB3);
k2 = digitalRead(PB4);

  Serial.print(a1);   Serial.print('\t');
  Serial.print(a2);   Serial.print('\t');
  Serial.print(a3);   Serial.print('\t');
  Serial.print(a4);   Serial.print('\t');
  Serial.print(a5);   Serial.print('\t');
  Serial.print(a6);   Serial.print('\t');
  Serial.print(a7);   Serial.print('\t');
  Serial.print(a8);   Serial.print('\t');
  Serial.print(a9);   Serial.print('\t');
  Serial.print(a10);   Serial.print('\t');
  Serial.print(k1);   Serial.print('\t');
  Serial.println(k2);
  }

 if ((micros() - last_time) >= TIMELOOP) {
    last_time = micros();
      dataRead();
      crsfPrepareDataPacket(crsfPacket, rcChannels);
      CrsfWritePacket(crsfPacket, CRSF_PACKET_SIZE);
 }
}

// crc implementation from CRSF protocol document rev7
static uint8_t crsf_crc8tab[256] = {
  0x00, 0xD5, 0x7F, 0xAA, 0xFE, 0x2B, 0x81, 0x54, 0x29, 0xFC, 0x56, 0x83, 0xD7, 0x02, 0xA8, 0x7D,
  0x52, 0x87, 0x2D, 0xF8, 0xAC, 0x79, 0xD3, 0x06, 0x7B, 0xAE, 0x04, 0xD1, 0x85, 0x50, 0xFA, 0x2F,
  0xA4, 0x71, 0xDB, 0x0E, 0x5A, 0x8F, 0x25, 0xF0, 0x8D, 0x58, 0xF2, 0x27, 0x73, 0xA6, 0x0C, 0xD9,
  0xF6, 0x23, 0x89, 0x5C, 0x08, 0xDD, 0x77, 0xA2, 0xDF, 0x0A, 0xA0, 0x75, 0x21, 0xF4, 0x5E, 0x8B,
  0x9D, 0x48, 0xE2, 0x37, 0x63, 0xB6, 0x1C, 0xC9, 0xB4, 0x61, 0xCB, 0x1E, 0x4A, 0x9F, 0x35, 0xE0,
  0xCF, 0x1A, 0xB0, 0x65, 0x31, 0xE4, 0x4E, 0x9B, 0xE6, 0x33, 0x99, 0x4C, 0x18, 0xCD, 0x67, 0xB2,
  0x39, 0xEC, 0x46, 0x93, 0xC7, 0x12, 0xB8, 0x6D, 0x10, 0xC5, 0x6F, 0xBA, 0xEE, 0x3B, 0x91, 0x44,
  0x6B, 0xBE, 0x14, 0xC1, 0x95, 0x40, 0xEA, 0x3F, 0x42, 0x97, 0x3D, 0xE8, 0xBC, 0x69, 0xC3, 0x16,
  0xEF, 0x3A, 0x90, 0x45, 0x11, 0xC4, 0x6E, 0xBB, 0xC6, 0x13, 0xB9, 0x6C, 0x38, 0xED, 0x47, 0x92,
  0xBD, 0x68, 0xC2, 0x17, 0x43, 0x96, 0x3C, 0xE9, 0x94, 0x41, 0xEB, 0x3E, 0x6A, 0xBF, 0x15, 0xC0,
  0x4B, 0x9E, 0x34, 0xE1, 0xB5, 0x60, 0xCA, 0x1F, 0x62, 0xB7, 0x1D, 0xC8, 0x9C, 0x49, 0xE3, 0x36,
  0x19, 0xCC, 0x66, 0xB3, 0xE7, 0x32, 0x98, 0x4D, 0x30, 0xE5, 0x4F, 0x9A, 0xCE, 0x1B, 0xB1, 0x64,
  0x72, 0xA7, 0x0D, 0xD8, 0x8C, 0x59, 0xF3, 0x26, 0x5B, 0x8E, 0x24, 0xF1, 0xA5, 0x70, 0xDA, 0x0F,
  0x20, 0xF5, 0x5F, 0x8A, 0xDE, 0x0B, 0xA1, 0x74, 0x09, 0xDC, 0x76, 0xA3, 0xF7, 0x22, 0x88, 0x5D,
  0xD6, 0x03, 0xA9, 0x7C, 0x28, 0xFD, 0x57, 0x82, 0xFF, 0x2A, 0x80, 0x55, 0x01, 0xD4, 0x7E, 0xAB,
  0x84, 0x51, 0xFB, 0x2E, 0x7A, 0xAF, 0x05, 0xD0, 0xAD, 0x78, 0xD2, 0x07, 0x53, 0x86, 0x2C, 0xF9
};

uint8_t crsf_crc8(const uint8_t *ptr, uint8_t len) {
  uint8_t crc = 0;
  for (uint8_t i = 0; i < len; i++) {
    crc = crsf_crc8tab[crc ^ *ptr++];
  }
  return crc;
}

void crsfPrepareDataPacket(uint8_t packet[], int16_t channels[]) {

  packet[0] = ELRS_ADDRESS; // Header
  packet[1] = 24;           // length of type (24) + payload + crc
  packet[2] = TYPE_CHANNELS;
  packet[3] = (uint8_t)(channels[0] & 0x07FF);
  packet[4] = (uint8_t)((channels[0] & 0x07FF) >> 8 | (channels[1] & 0x07FF) << 3);
  packet[5] = (uint8_t)((channels[1] & 0x07FF) >> 5 | (channels[2] & 0x07FF) << 6);
  packet[6] = (uint8_t)((channels[2] & 0x07FF) >> 2);
  packet[7] = (uint8_t)((channels[2] & 0x07FF) >> 10 | (channels[3] & 0x07FF) << 1);
  packet[8] = (uint8_t)((channels[3] & 0x07FF) >> 7 | (channels[4] & 0x07FF) << 4);
  packet[9] = (uint8_t)((channels[4] & 0x07FF) >> 4 | (channels[5] & 0x07FF) << 7);
  packet[10] = (uint8_t)((channels[5] & 0x07FF) >> 1);
  packet[11] = (uint8_t)((channels[5] & 0x07FF) >> 9 | (channels[6] & 0x07FF) << 2);
  packet[12] = (uint8_t)((channels[6] & 0x07FF) >> 6 | (channels[7] & 0x07FF) << 5);
  packet[13] = (uint8_t)((channels[7] & 0x07FF) >> 3);
  packet[14] = (uint8_t)((channels[8] & 0x07FF));
  packet[15] = (uint8_t)((channels[8] & 0x07FF) >> 8 | (channels[9] & 0x07FF) << 3);
  packet[16] = (uint8_t)((channels[9] & 0x07FF) >> 5 | (channels[10] & 0x07FF) << 6);
  packet[17] = (uint8_t)((channels[10] & 0x07FF) >> 2);
  packet[18] = (uint8_t)((channels[10] & 0x07FF) >> 10 | (channels[11] & 0x07FF) << 1);
  packet[19] = (uint8_t)((channels[11] & 0x07FF) >> 7 | (channels[12] & 0x07FF) << 4);
  packet[20] = (uint8_t)((channels[12] & 0x07FF) >> 4 | (channels[13] & 0x07FF) << 7);
  packet[21] = (uint8_t)((channels[13] & 0x07FF) >> 1);
  packet[22] = (uint8_t)((channels[13] & 0x07FF) >> 9 | (channels[14] & 0x07FF) << 2);
  packet[23] = (uint8_t)((channels[14] & 0x07FF) >> 6 | (channels[15] & 0x07FF) << 5);
  packet[24] = (uint8_t)((channels[15] & 0x07FF) >> 3);

  packet[25] = crsf_crc8(&packet[2], packet[1] - 1); // CRC
}

void CrsfWritePacket(uint8_t packet[], uint8_t packetLength) {

  Serial3.write(packet, packetLength);
}

void dataRead() {
    int16_t read_value = 0;
    int16_t raw;
//1
    raw = analogRead(PA0)+45;
    read_value = map(raw, 3055,490,172,1811);//490 3055
    if (read_value < 173) read_value = 172;
    if (read_value > 1810) read_value = 1811;

    if (read_value > 1008) read_value = map(read_value, 1811,1008,1811,992);
    else if (read_value < 976) read_value = map(read_value, 976,172,992,172);
    else read_value = 992;

    rcChannels[0] = read_value;
//2
    raw = analogRead(PA1)-52;
    read_value = map(raw, 3367,930,172,1811);
    if (read_value < 173) read_value = 172;
    if (read_value > 1810) read_value = 1811;

    if (read_value > 1008) read_value = map(read_value, 1811,1008,1811,992);
    else if (read_value < 976) read_value = map(read_value, 976,172,992,172);
    else read_value = 992;

    rcChannels[1] = read_value;
//3
    raw = analogRead(PA2)+0;
    read_value = map(raw, 1087,3829,172,1811);
    if (read_value < 173) read_value = 172;
    if (read_value > 1810) read_value = 1811;
    rcChannels[2] = read_value;
//4
    raw = analogRead(PA3)+31;
    read_value = map(raw, 3484,771,172,1811);
    if (read_value < 173) read_value = 172;
    if (read_value > 1810) read_value = 1811;

    if (read_value > 1008) read_value = map(read_value, 1811,1008,1811,992);
    else if (read_value < 976) read_value = map(read_value, 976,172,992,172);
    else read_value = 992;

    rcChannels[3] = read_value;
//5
    raw = analogRead(PA4)+0;
    read_value = map(raw, 19,4095,172,1811);
    if (read_value < 173) read_value = 172;
    if (read_value > 1810) read_value = 1811;
    rcChannels[4] = read_value;
//6
    raw = analogRead(PA5)+0;
    read_value = map(raw, 3471,749,172,1811);
    if (read_value < 173) read_value = 172;
    if (read_value > 1810) read_value = 1811;
    rcChannels[5] = read_value;
//7
    raw = analogRead(PA6)+0;
    read_value = map(raw, 3341,785,172,1811);
    if (read_value < 173) read_value = 172;
    if (read_value > 1810) read_value = 1811;
    rcChannels[6] = read_value;
//8
    raw = analogRead(PA7)+0;
    read_value = map(raw, 581,3388,172,1811);
    if (read_value < 173) read_value = 172;
    if (read_value > 1810) read_value = 1811;
    rcChannels[7] = read_value;
//9
    raw = analogRead(PB0)+0;
    read_value = map(raw, 895,3431,172,1811);
    if (read_value < 173) read_value = 172;
    if (read_value > 1810) read_value = 1811;
    rcChannels[8] = read_value;
//10
    raw = analogRead(PB1)+0;
    read_value = map(raw, 0,4095,172,1811);
    if (read_value < 173) read_value = 172;
    if (read_value > 1810) read_value = 1811;
    rcChannels[9] = read_value;
  }

Одновременно по USB выдается инфа на ПК. Там я в проге смотрел рабочие диапозоны, смотрел где нужен реверс и сдвиг нуля.
Все это я в код засунулка как есть у меня, режимы настроек не стал пихать.

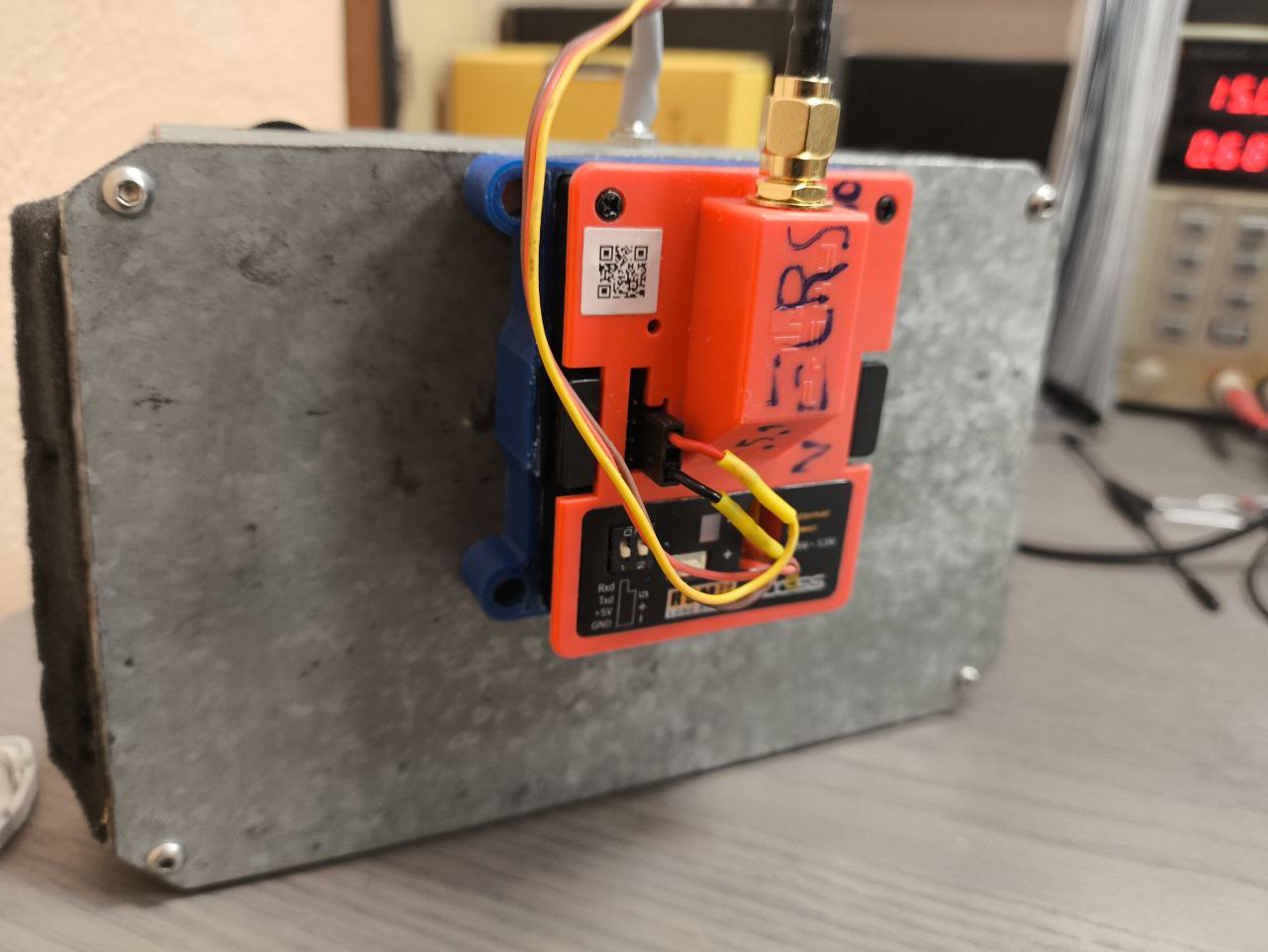

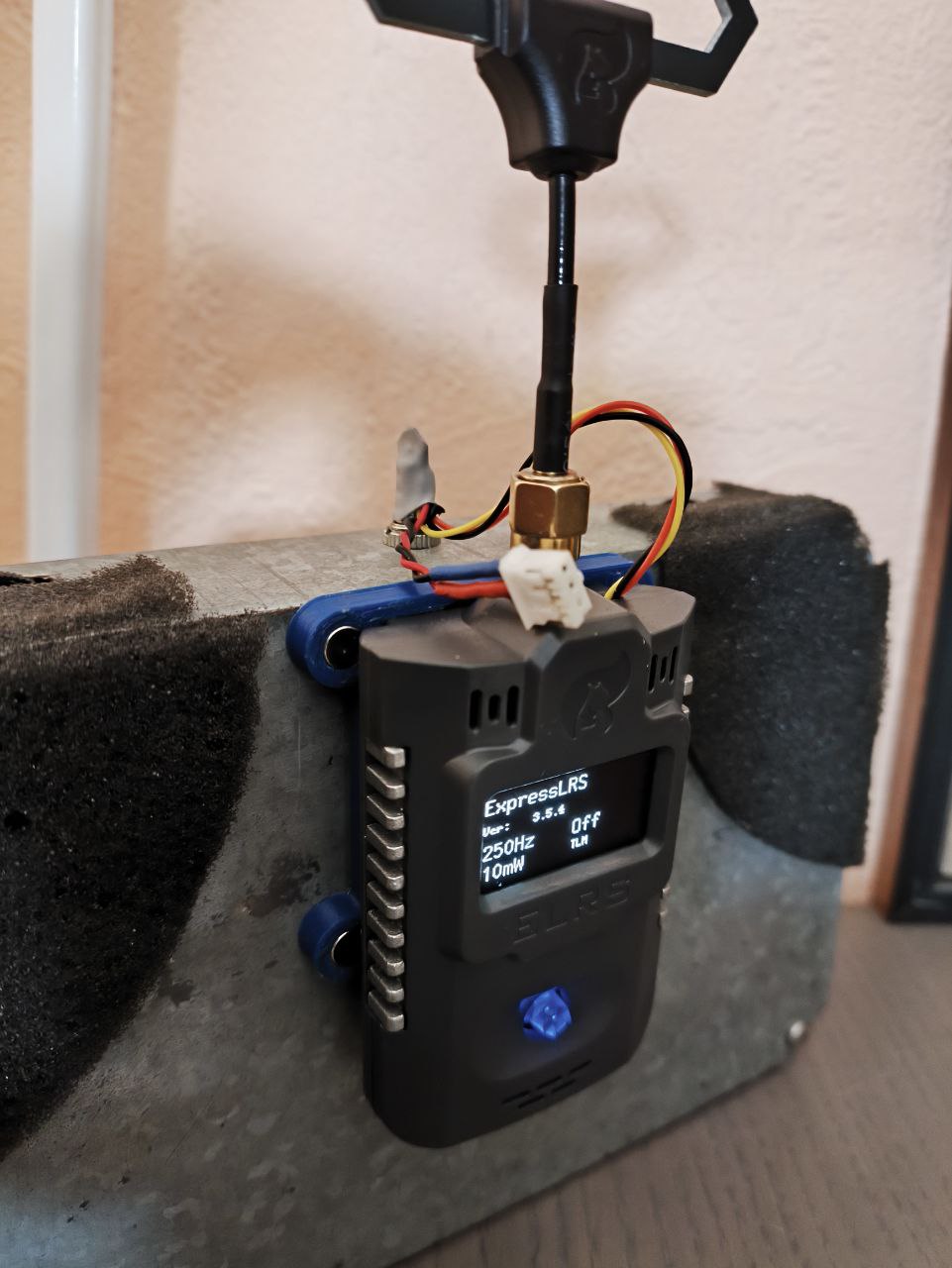

По итогу можно использовать всякие передатчики\приемники ExpressLRS кторые сейчас массово продают дешево.
Для приемников есть в продаже конверторы с выводом сервосигналов например "преобразователь сигналов T1P".
Еще, как я понял, в ExpressLRS можно телеметрию настроить с 50% делением времени. С одной и обратной стороны в пакеты данных сувать что нам надо и получится модемная связь. Но это не точно.
ps добавил мертвые зоны в код для 3х осей

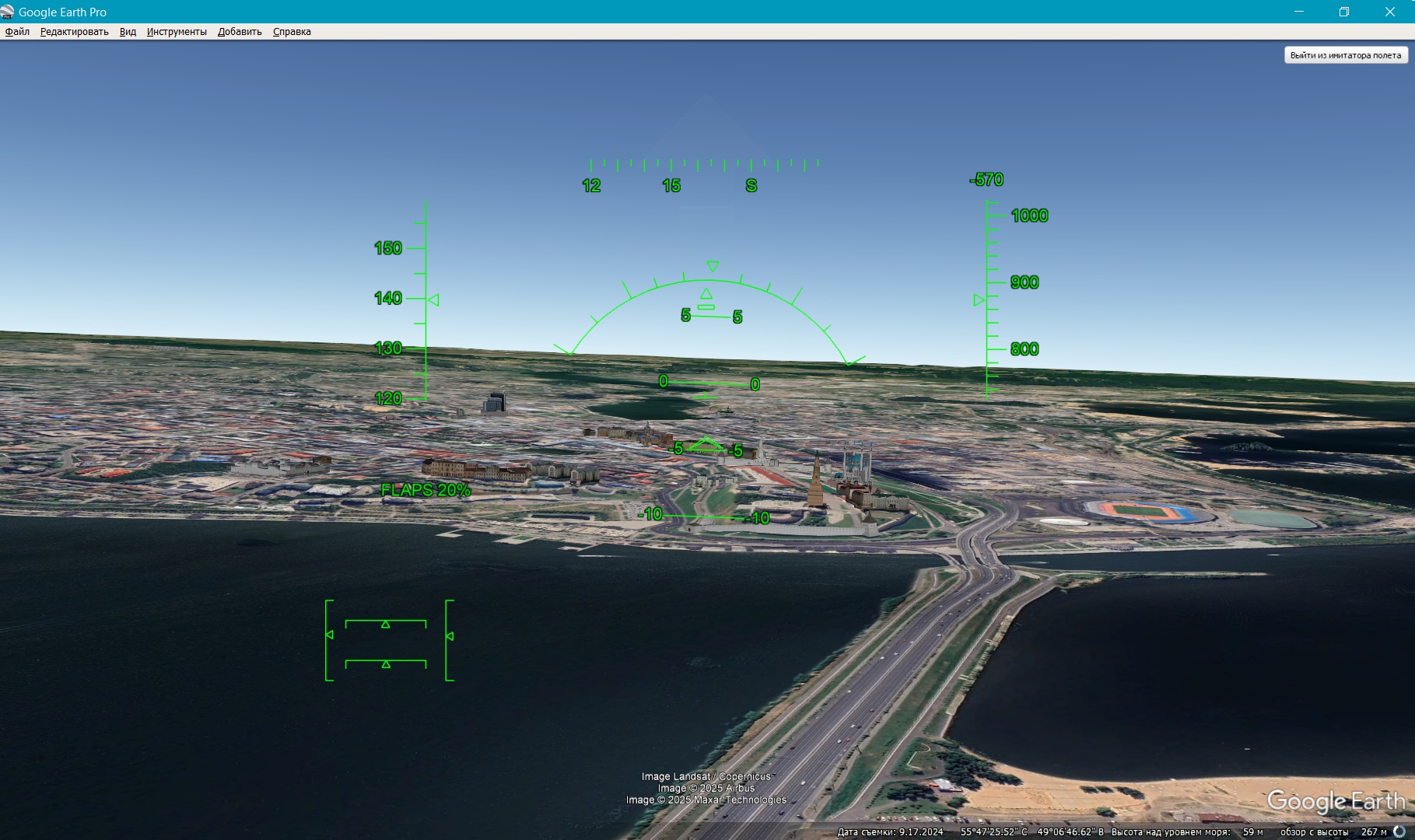

искал способ как подключить мой пульт к ПК в авиасимулятор.
нашел видео https://youtu.be/_lLa6RrWfoQ?si=oDh2AiR6yMqoYaSu
выбрал вариант приемник+полетник+USB

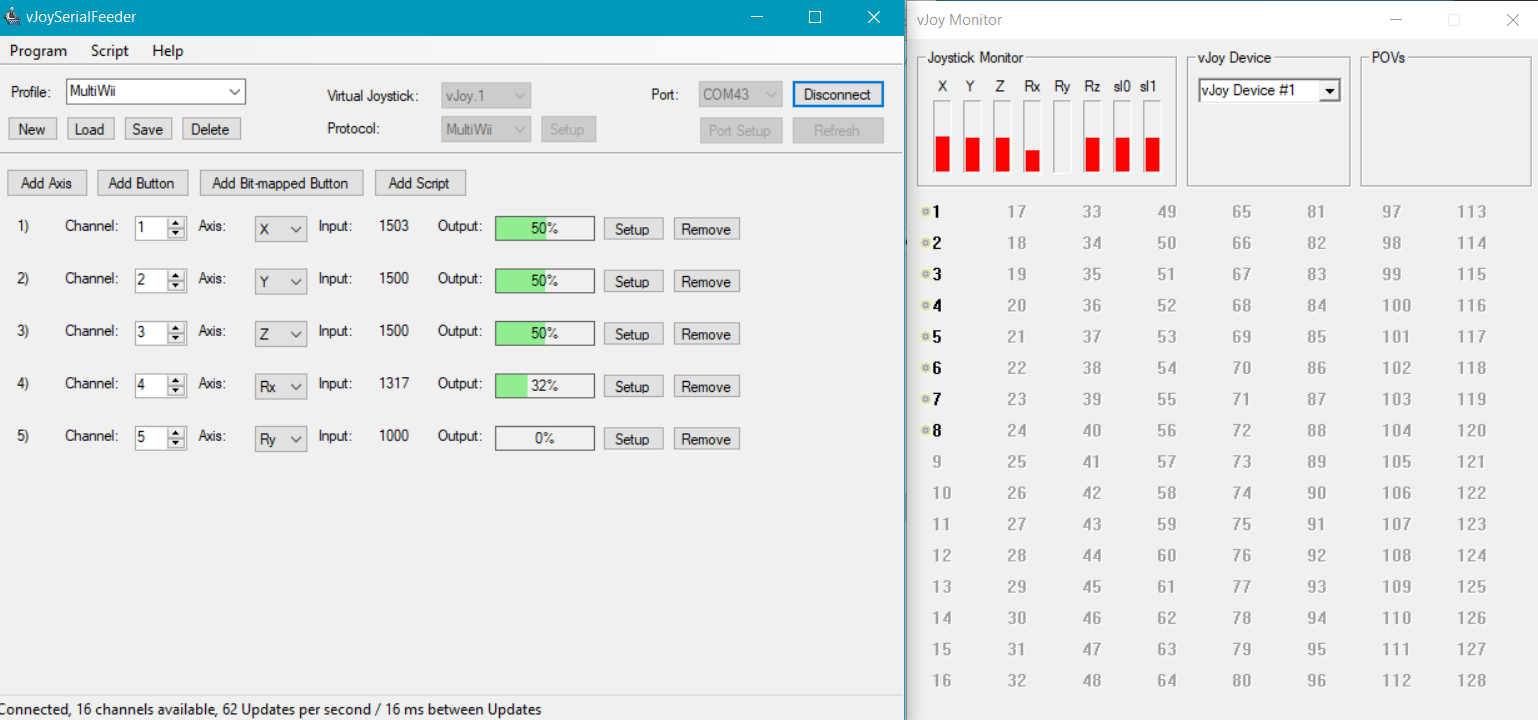

ссылки на программы vJoy+vJoySerialFeeder создают джойстик в системе, читают данные с полетника+приемник.



работает)
