Re: Cleric - Осваиваем робототехнику с нуля =)

Сообщение SkyStorm » 20 авг 2014, 20:32

Для отправки используется pin который прописан внутри библиотеки и отличается для разных плат.
1. У тебя на правильный пин посажен светодиод?
2. У тебя ИК светодиод?
Никто кроме нас!!!
4Robots.ru - Все для роботов!
Аватара пользователя
SkyStorm

Сообщения: 2678
Зарегистрирован: 05 фев 2008, 15:33
Откуда: St. Petersburg - Moscow
Skype: SkyStorm77
ФИО: Костюк Константин Вячеславович

Re: Cleric - Осваиваем робототехнику с нуля =)

Сообщение cleric » 20 авг 2014, 20:41

Скетч залит на Arduino MEGA 2560, светодиод подключен на pin 3. Видимо в этом проблема.
1. Видимо нет. На какой тогда сажать?
2. Светодиод точно ИК. Проверенно фотокамерой.
Аватара пользователя
cleric

Сообщения: 34
Зарегистрирован: 22 фев 2014, 21:55
Откуда: Москва
прог. языки: Delphi
ФИО: Дмитрий Соколов

Re: Cleric - Осваиваем робототехнику с нуля =)

Сообщение SkyStorm » 20 авг 2014, 21:10

Код: Выделить всёРазвернуть
// Arduino Mega
#if defined(__AVR_ATmega1280__) || defined(__AVR_ATmega2560__)
  //#define IR_USE_TIMER1   // tx = pin 11
  #define IR_USE_TIMER2     // tx = pin 9
  //#define IR_USE_TIMER3   // tx = pin 5
  //#define IR_USE_TIMER4   // tx = pin 6
  //#define IR_USE_TIMER5   // tx = pin 46


pin 9
Никто кроме нас!!!
4Robots.ru - Все для роботов!
Аватара пользователя
SkyStorm

Сообщения: 2678
Зарегистрирован: 05 фев 2008, 15:33
Откуда: St. Petersburg - Moscow
Skype: SkyStorm77
ФИО: Костюк Константин Вячеславович

Re: Cleric - Осваиваем робототехнику с нуля =)

Сообщение cleric » 20 авг 2014, 21:23

Подключил к 9 пину. Всё заработало как часы. Спасибо =)
Аватара пользователя
cleric

Сообщения: 34
Зарегистрирован: 22 фев 2014, 21:55
Откуда: Москва
прог. языки: Delphi
ФИО: Дмитрий Соколов

Re: Cleric - Осваиваем робототехнику с нуля =)

Сообщение cleric » 22 авг 2014, 16:52

На днях приступил к автоматизации своей комнаты. В качестве "мозгов" выступает Arduino MEGA. Пока связь осуществляется через кабель(жду bluetooth модуль).

На данный момент работает:
-Управление телевизором
-Управление светом в комнате

В ближайшее время планируется:
-Беспроводное соединение (bluetooth)
-Поставить датчики температуры и влажности в комнату и на улицу(балкон)

Фотки с описанием:

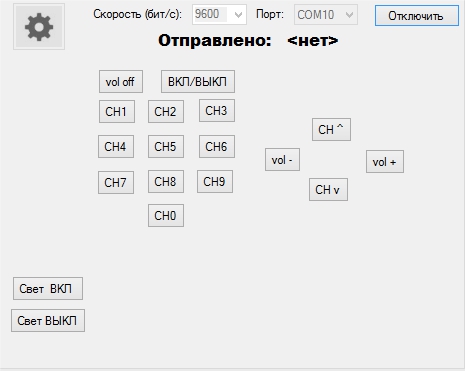

Окно управления

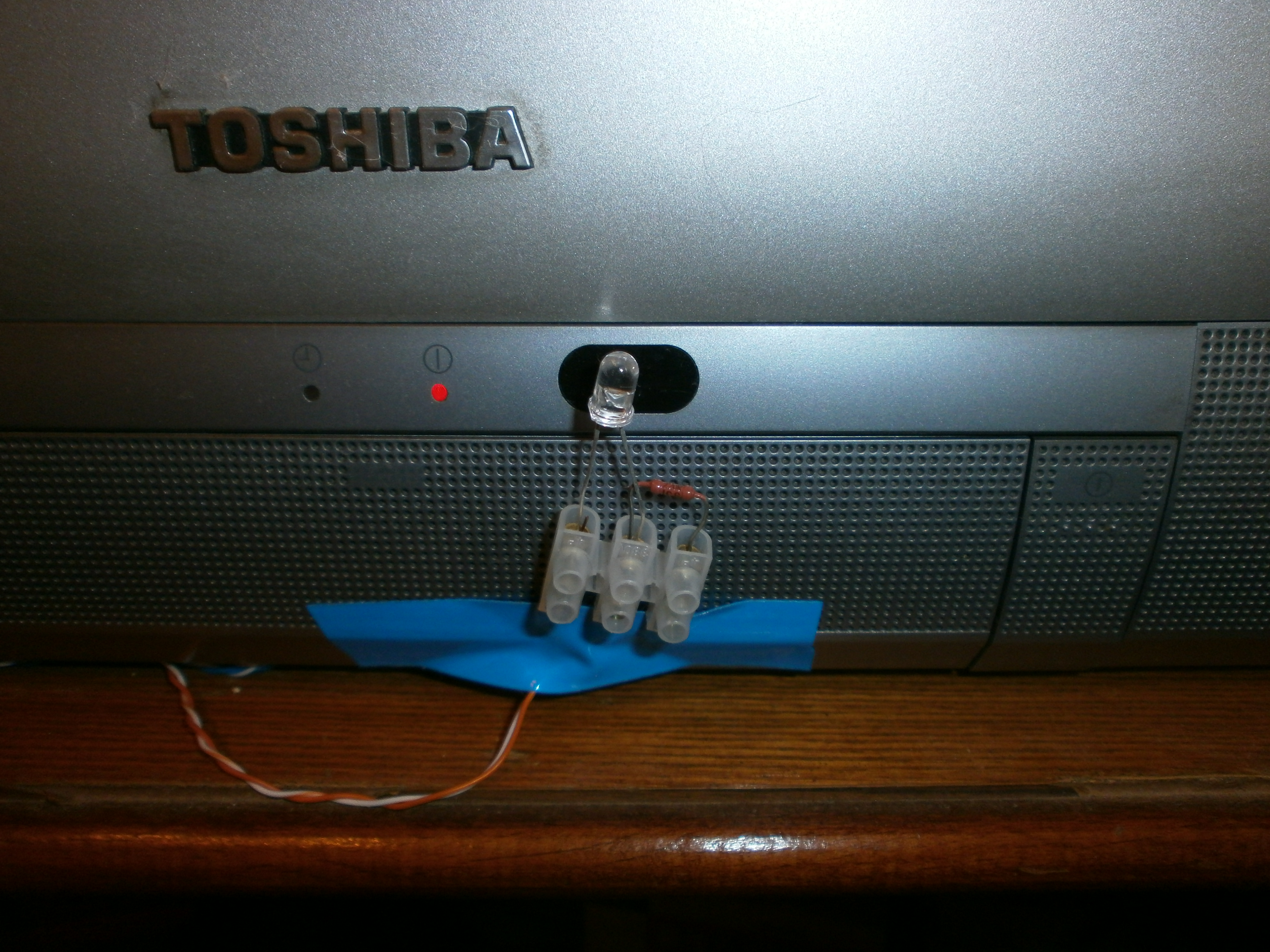

ИК LED

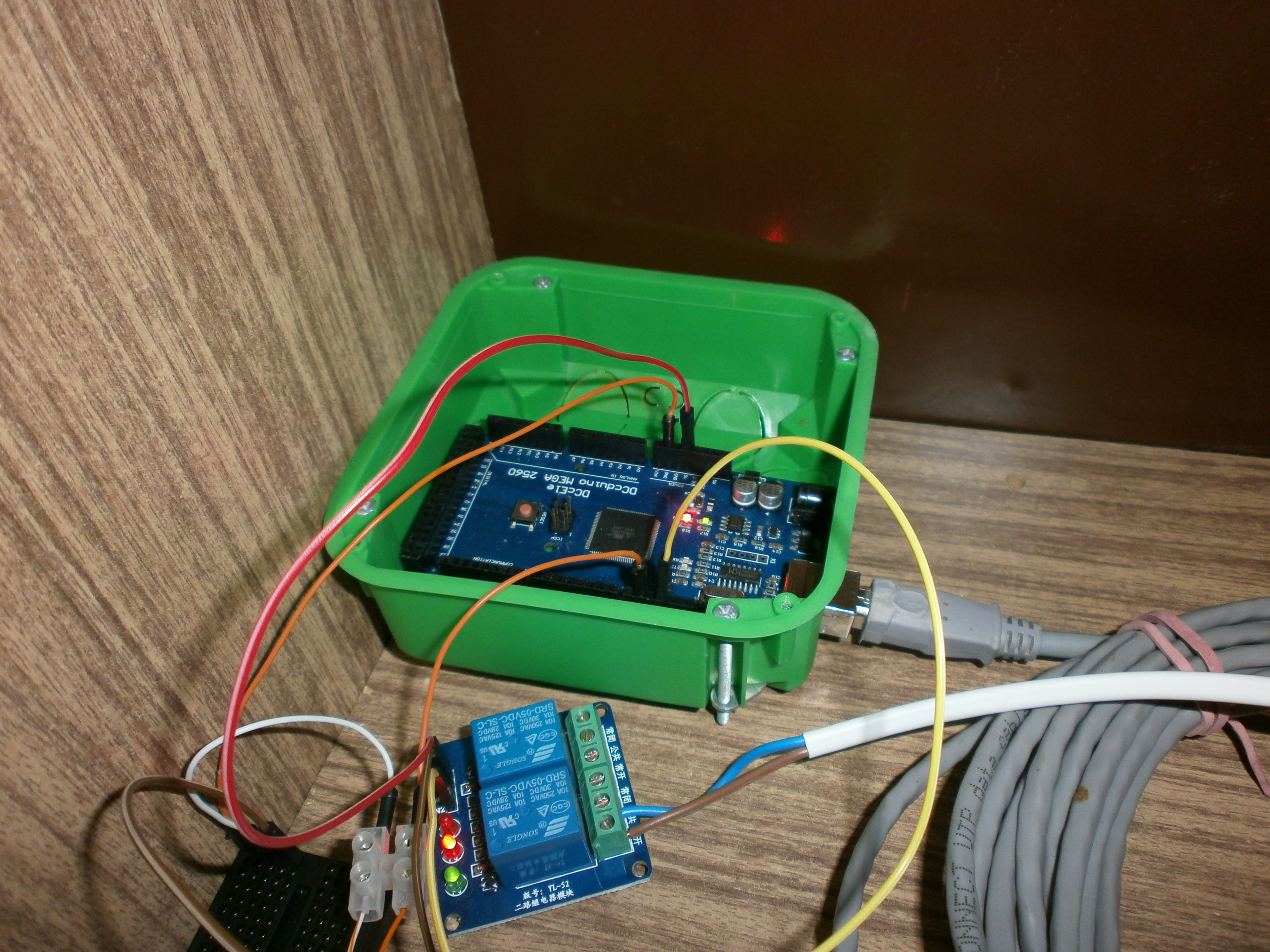

Arduino в коробочке =)

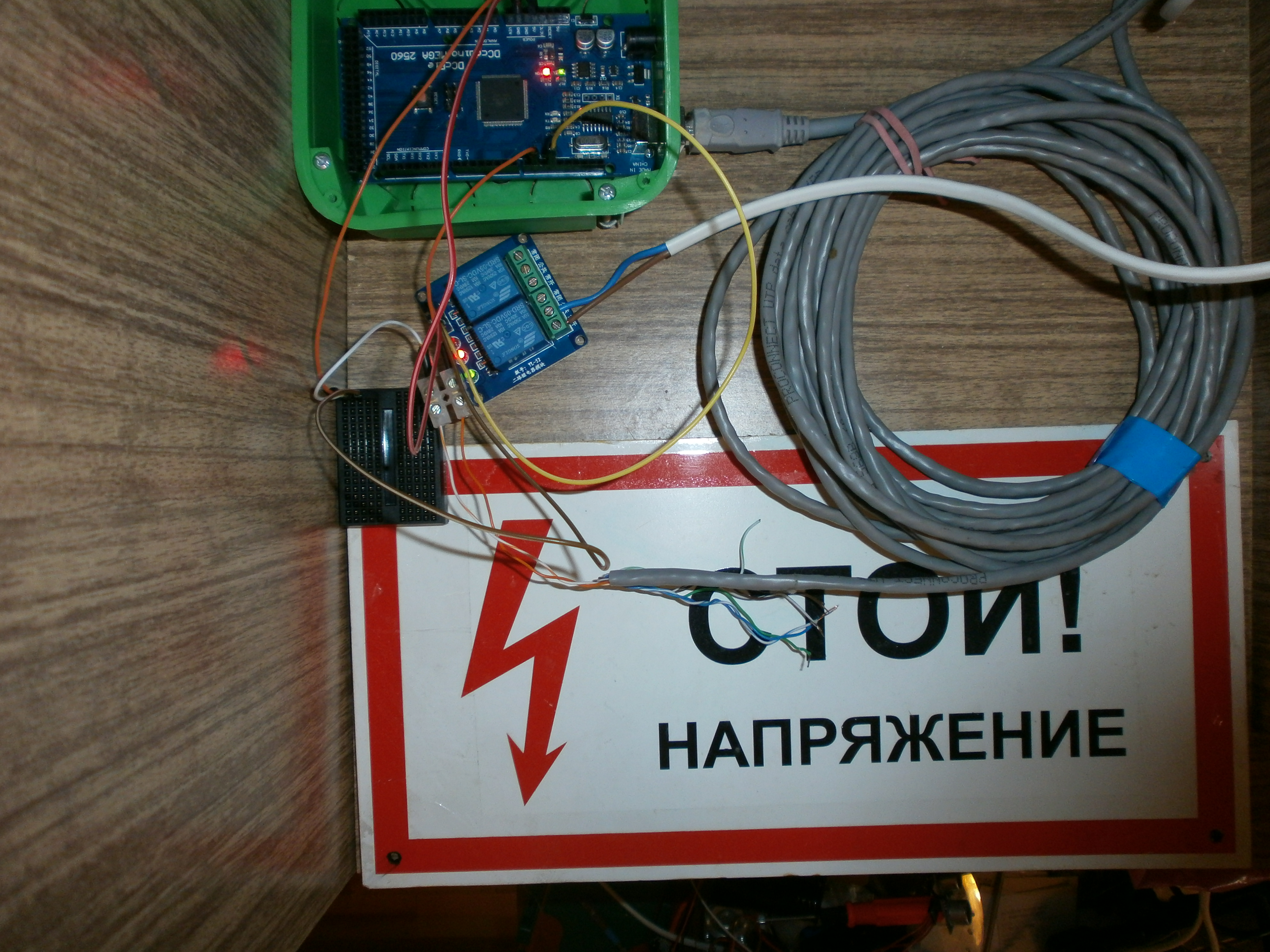

Общий вид
Аватара пользователя
cleric

Сообщения: 34
Зарегистрирован: 22 фев 2014, 21:55
Откуда: Москва
прог. языки: Delphi
ФИО: Дмитрий Соколов

Re: Cleric - Осваиваем робототехнику с нуля =)

Сообщение avr123.nm.ru » 24 авг 2014, 10:05

стой! НАПРУГА!!! :ROFL:
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Cleric - Осваиваем робототехнику с нуля =)

Сообщение elmot » 24 авг 2014, 13:52

cleric писал(а):Долго же я не заглядывал в эту тему))
Elmot, вот так


Есть подозрение, что это как-то связано с тем что я по неосторожности залил скетч в ардуино при подключенном модуле. Есть возможность всё исправить?

Не могло повлиять.
После своих 1 и 0 Enter нажимаешь?
Аватара пользователя
elmot

Сообщения: 5691
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Cleric - Осваиваем робототехнику с нуля =)

Сообщение cleric » 24 авг 2014, 23:55

Само собой нажимаю. И даже на кнопку отправки жму. Результата ноль.
Аватара пользователя
cleric

Сообщения: 34
Зарегистрирован: 22 фев 2014, 21:55
Откуда: Москва
прог. языки: Delphi
ФИО: Дмитрий Соколов

Re: Cleric - Осваиваем робототехнику с нуля =)

Сообщение cleric » 25 авг 2014, 16:35

Пришёл новый Bluetooth модуль HC-06. Проверил, работает(что со старым не так понятия не имею). Теперь управление комнатой осуществляется bluetooth связью.
Аватара пользователя
cleric

Сообщения: 34
Зарегистрирован: 22 фев 2014, 21:55
Откуда: Москва
прог. языки: Delphi
ФИО: Дмитрий Соколов
