mVit - Мои проекты.

Сообщение mVit » 29 июл 2012, 18:03

Хочу собрать вот такую конструкцию.
http://www.thingiverse.com/thing:19161

Добавлено спустя 15 минут 19 секунд:
автопилот вот такой:
https://store.diydrones.com/APM_2_5_Kit_p/br-ardupilotmega-05.htm

Добавлено спустя 3 минуты 46 секунд:
регули:
http://www.hobbyking.com/hobbyking/store/__2161__TURNIGY_Plush_12amp_2A_BEC_BESC.html

Добавлено спустя 4 минуты 26 секунд:
Вложения

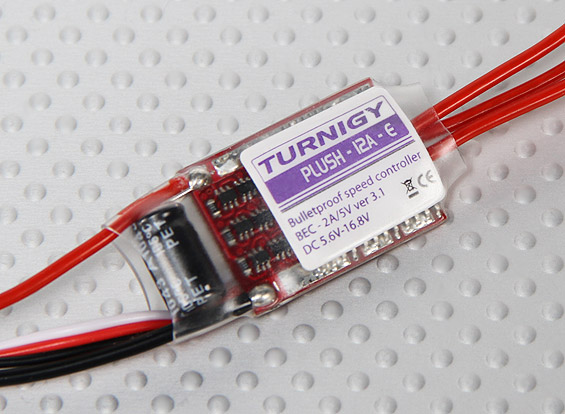

регули

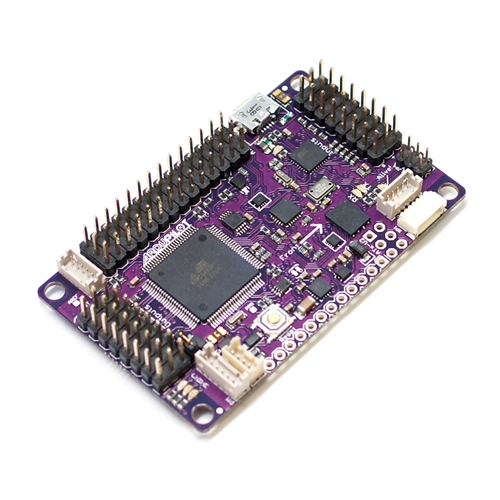

автопилот
Последний раз редактировалось mVit 29 июл 2012, 18:57, всего редактировалось 2 раз(а).
mVit

Сообщения: 211
Зарегистрирован: 10 окт 2005, 18:17
Откуда: Крайний Север->Самара->Спб
прог. языки: C
Вернуться к началу

Re: mVit - Мои проекты.

Сообщение AndreiSk » 29 июл 2012, 18:04

судя по отзывам, плюши горят хорошо :roll:
Аватара пользователя
AndreiSk

Сообщения: 2639
Зарегистрирован: 23 апр 2009, 17:03
Откуда: Москва, Самара
прог. языки: C#
Вернуться к началу

Re: mVit - Мои проекты.

Сообщение mVit » 29 июл 2012, 19:50

двигатели:
http://www.ebay.com/itm/ws/eBayISAPI.dll?ViewItem&item=140721550438&ssPageName=ADME:L:OC:US:3160#ht_3383wt_950
винты:
http://www.ebay.com/itm/ws/eBayISAPI.dll?ViewItem&item=140721550438&ssPageName=ADME:L:OC:US:3160#ht_3383wt_950

Добавлено спустя 51 минуту 39 секунд:
первая деталь готова.
Вложения

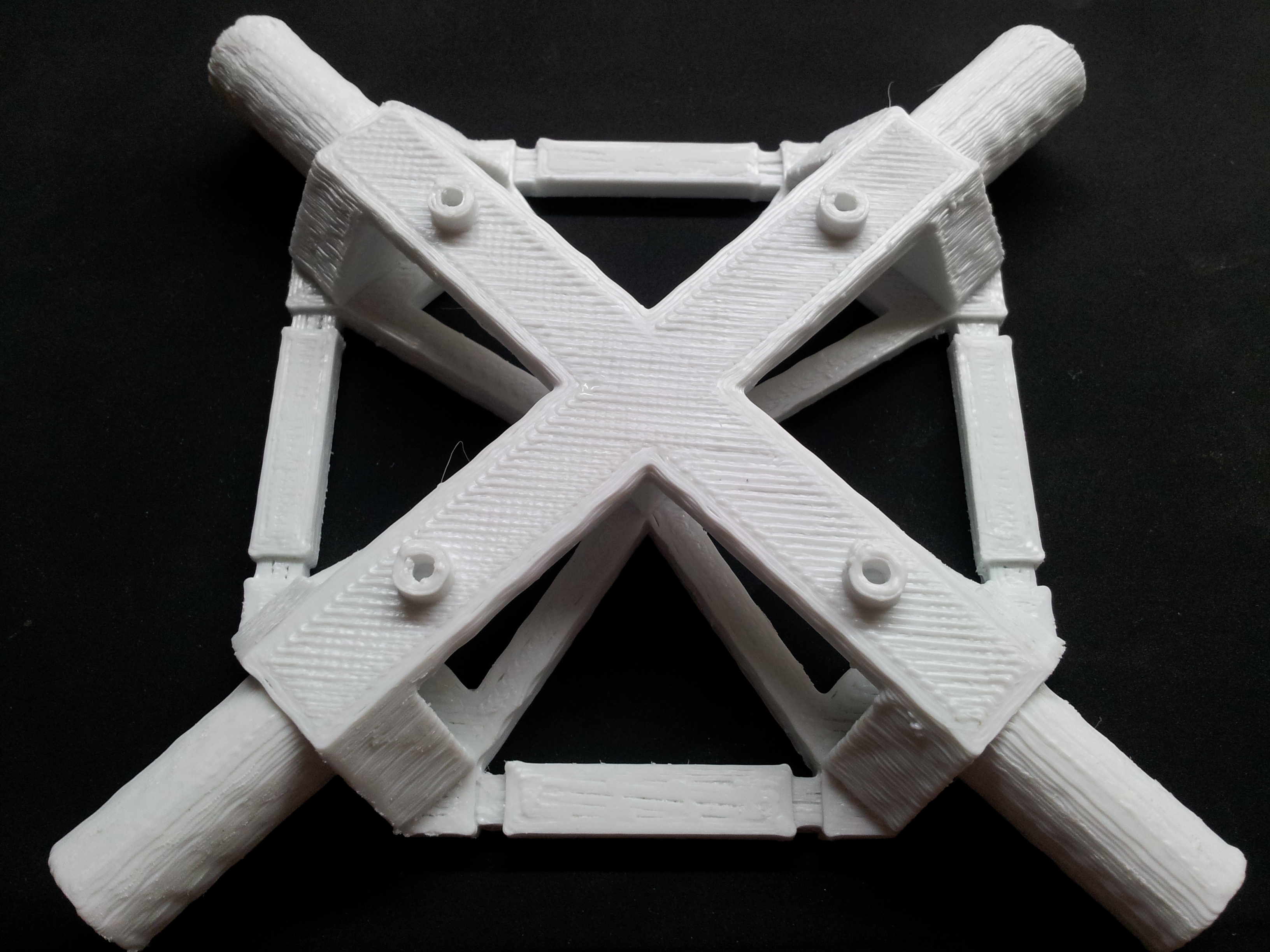

основание
двигатели

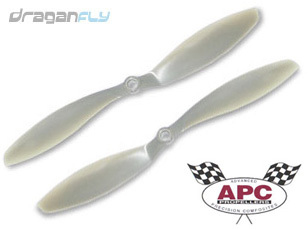

винты
mVit

Сообщения: 211
Зарегистрирован: 10 окт 2005, 18:17
Откуда: Крайний Север->Самара->Спб
прог. языки: C
Вернуться к началу

Re: mVit - Мои проекты.

Сообщение Myp » 29 июл 2012, 20:06

вот там уже читали? http://habrahabr.ru/post/141761/
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич
Вернуться к началу

Re: mVit - Мои проекты.

Сообщение mVit » 29 июл 2012, 20:49

вот там уже читали? http://habrahabr.ru/post/141761/

спасибо за ссылку, очень много полезной информации для себя узнал...

Добавлено спустя 7 минут 36 секунд:

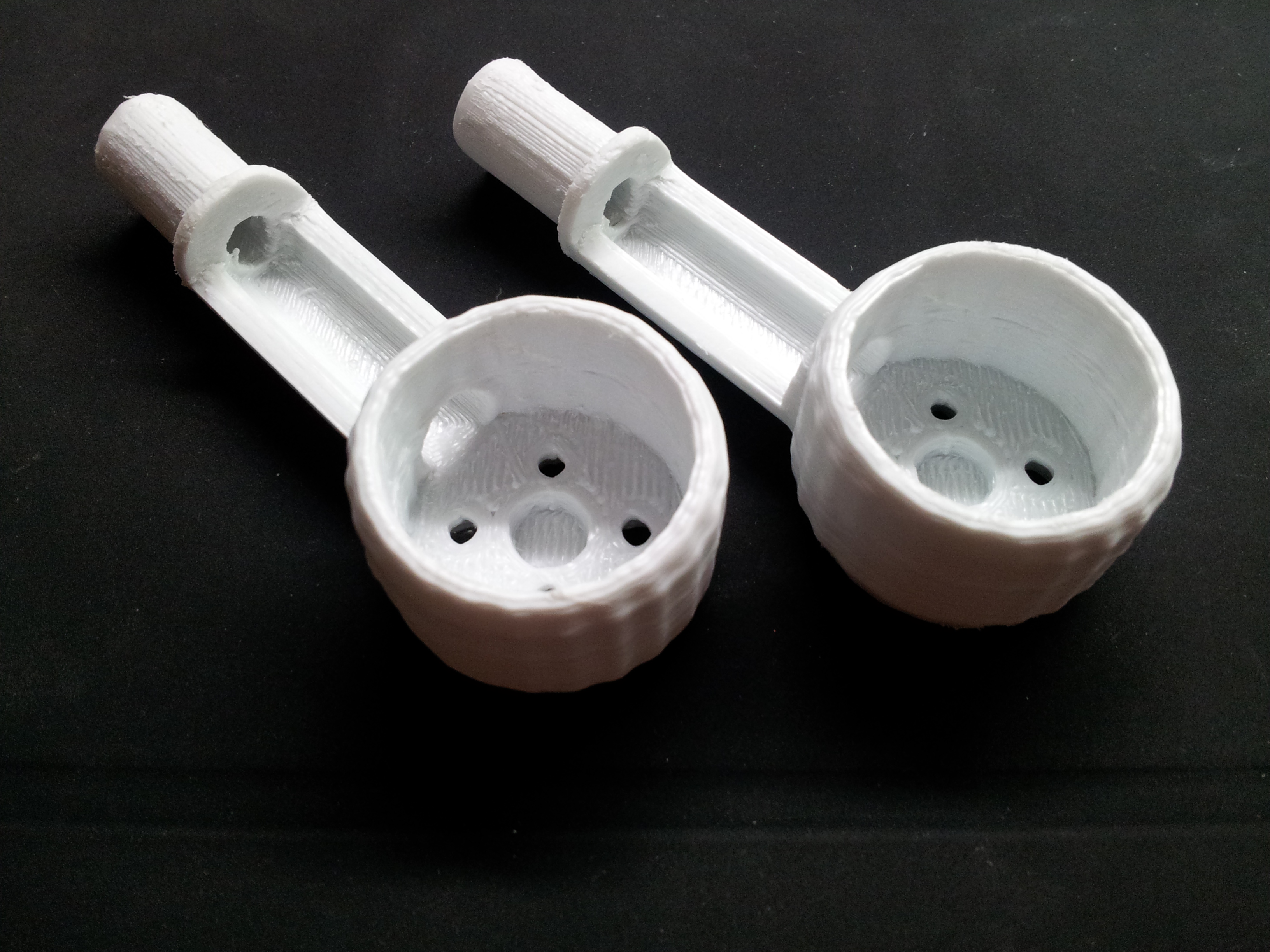

еще две детали готовы:
Вложения
mVit

Сообщения: 211
Зарегистрирован: 10 окт 2005, 18:17
Откуда: Крайний Север->Самара->Спб
прог. языки: C
Вернуться к началу

Re: mVit - Мои проекты.

Сообщение boez » 30 июл 2012, 00:40

Интересно, а винты можно печатать (ну потом ошкурить что ли для гладкости) или разорвет?
boez

Сообщения: 1981
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++
Вернуться к началу

Re: mVit - Мои проекты.

Сообщение dccharacter » 30 июл 2012, 00:45

boez писал(а):Интересно, а винты можно печатать (ну потом ошкурить что ли для гладкости) или разорвет?

разорвет
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей
Вернуться к началу

Re: mVit - Мои проекты.

Сообщение Myp » 30 июл 2012, 11:00

dccharacter писал(а):
boez писал(а):Интересно, а винты можно печатать (ну потом ошкурить что ли для гладкости) или разорвет?

разорвет

если не слишком быстро то можно =)
http://www.thingiverse.com/thing:16356
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич
Вернуться к началу

Re: mVit - Мои проекты.

Сообщение dccharacter » 30 июл 2012, 11:30

Myp писал(а):если не слишком быстро то можно =)
http://www.thingiverse.com/thing:16356

Это тот случай, когда достаточно может быть одной таблЭтки
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей
Вернуться к началу

Re: mVit - Мои проекты.

Сообщение mVit » 30 июл 2012, 11:38

продолжаем сборку:
Вложения

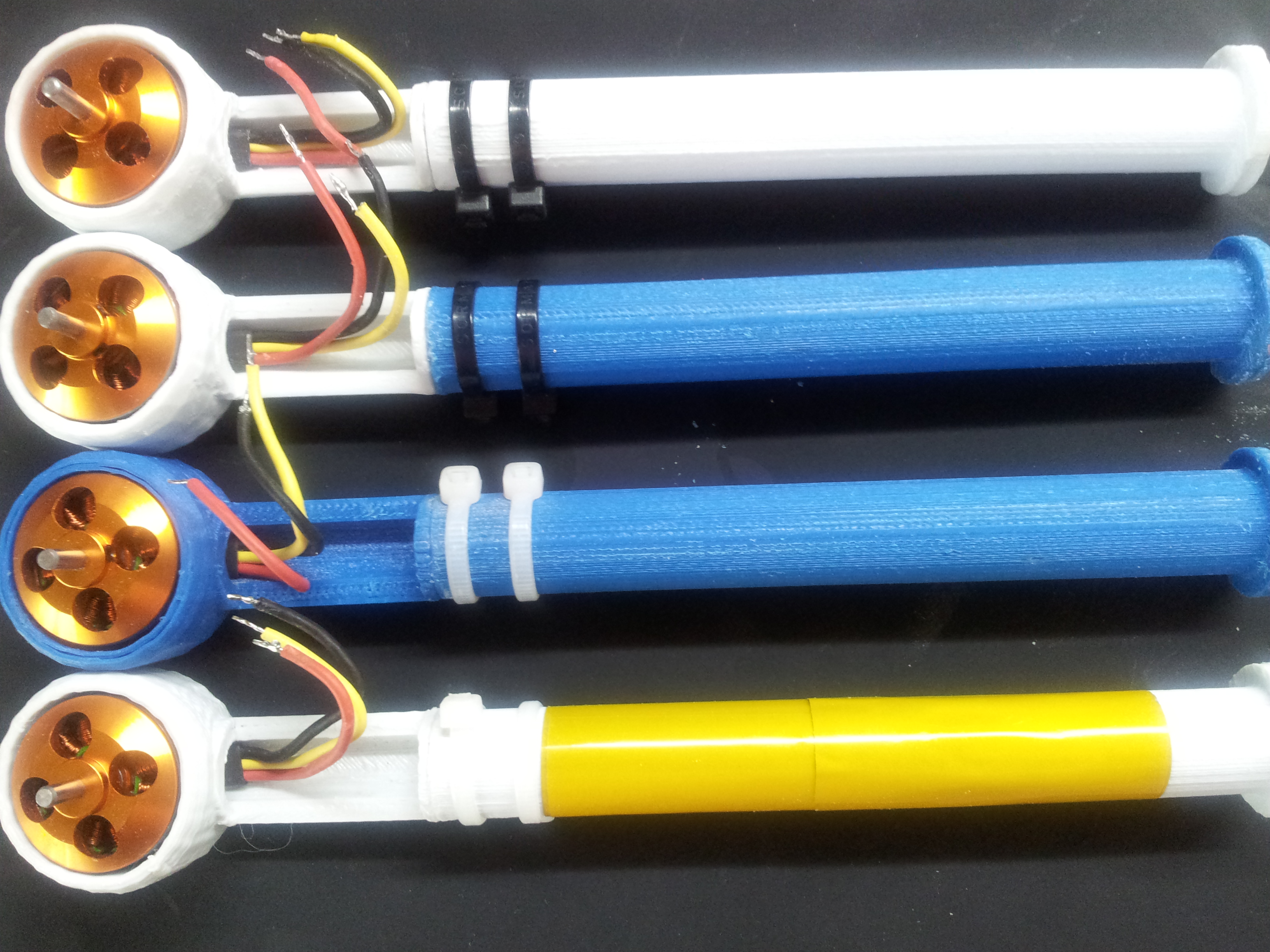

лучи
mVit

Сообщения: 211
Зарегистрирован: 10 окт 2005, 18:17
Откуда: Крайний Север->Самара->Спб
прог. языки: C
Вернуться к началу

Re: mVit - Мои проекты.

Сообщение AndreiSk » 30 июл 2012, 13:25

IMHO, совать моторы в чашки не очень хорошая идея,
у меня даже после 5 минут моторы горячие, даже обдуваемые пропеллером
Аватара пользователя
AndreiSk

Сообщения: 2639
Зарегистрирован: 23 апр 2009, 17:03
Откуда: Москва, Самара
прог. языки: C#
Вернуться к началу

Re: mVit - Мои проекты.

Сообщение mVit » 30 июл 2012, 17:49

IMHO, совать моторы в чашки не очень хорошая идея,
у меня даже после 5 минут моторы горячие, даже обдуваемые пропеллером

Да, согласен, поломаю эту раму, буду делать как у всех из квадратной трубы. С чего- то надо же начинать ... Планирую FPV полетать ...
mVit

Сообщения: 211
Зарегистрирован: 10 окт 2005, 18:17
Откуда: Крайний Север->Самара->Спб
прог. языки: C
Вернуться к началу

Re: mVit - Мои проекты.

Сообщение avr123.nm.ru » 31 июл 2012, 11:03

Интересная штука - квадрокоптер мультикоптер - много применений, широкие возможности.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8
Вернуться к началу

Re: mVit - Мои проекты.

Сообщение mVit » 31 июл 2012, 18:01

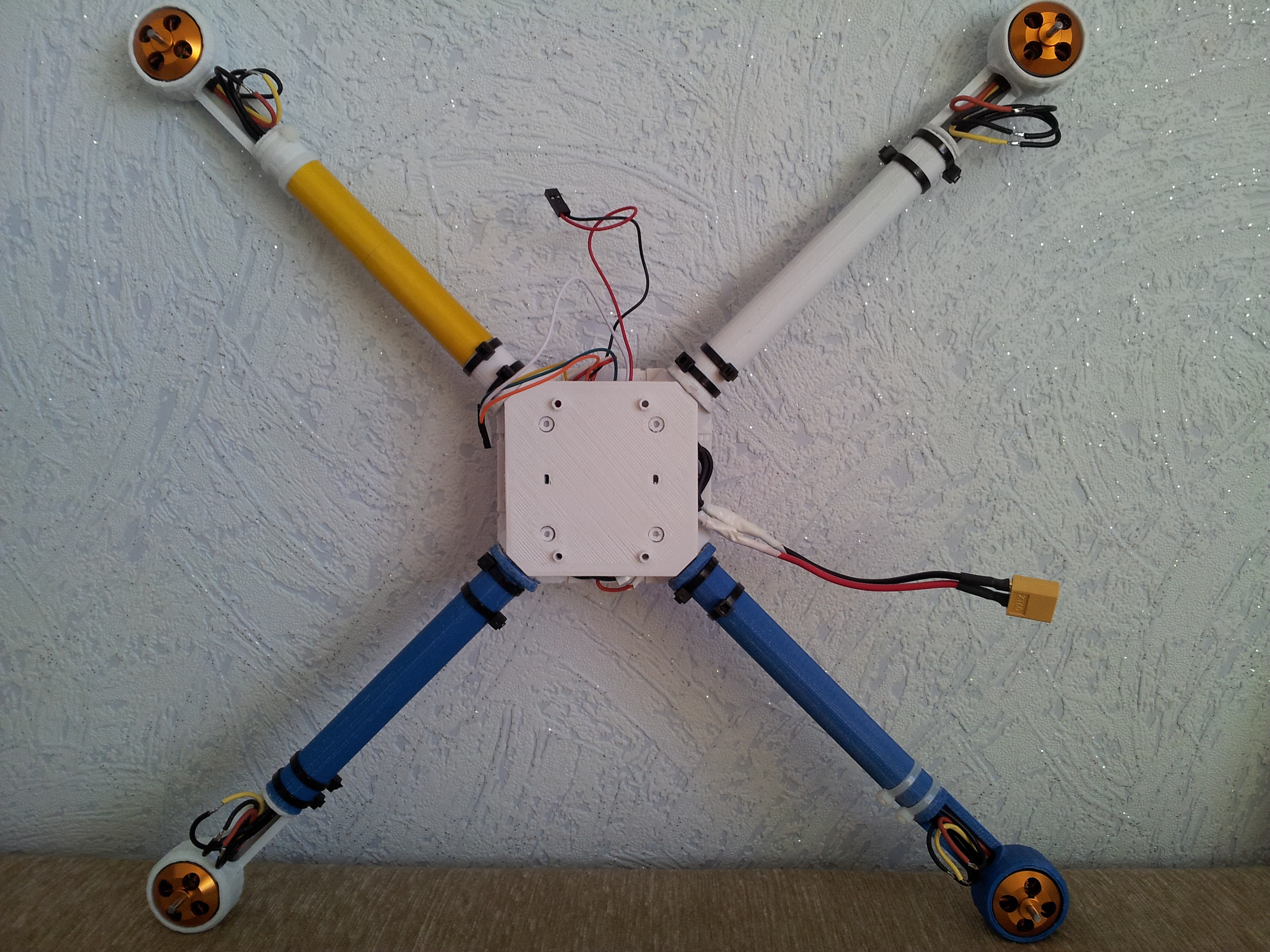

продолжаем дальше:
1. регули решил не ставить в лучи, спрятал в центре;
2. монтаж регулей на пропаяных скруткх. выведены наружу: питание от аккума, управление регулями и питание +5В на автопилот;
3. напечалал пластину для крепления электроники (автор оригинальной конструкции использовал другой автопилот - MultiWii). на пластине отверстия для крепления электроники, отверстия для просовывания стяжки для крепления приемника и телеметрии.

Добавлено спустя 1 час 57 минут 53 секунды:

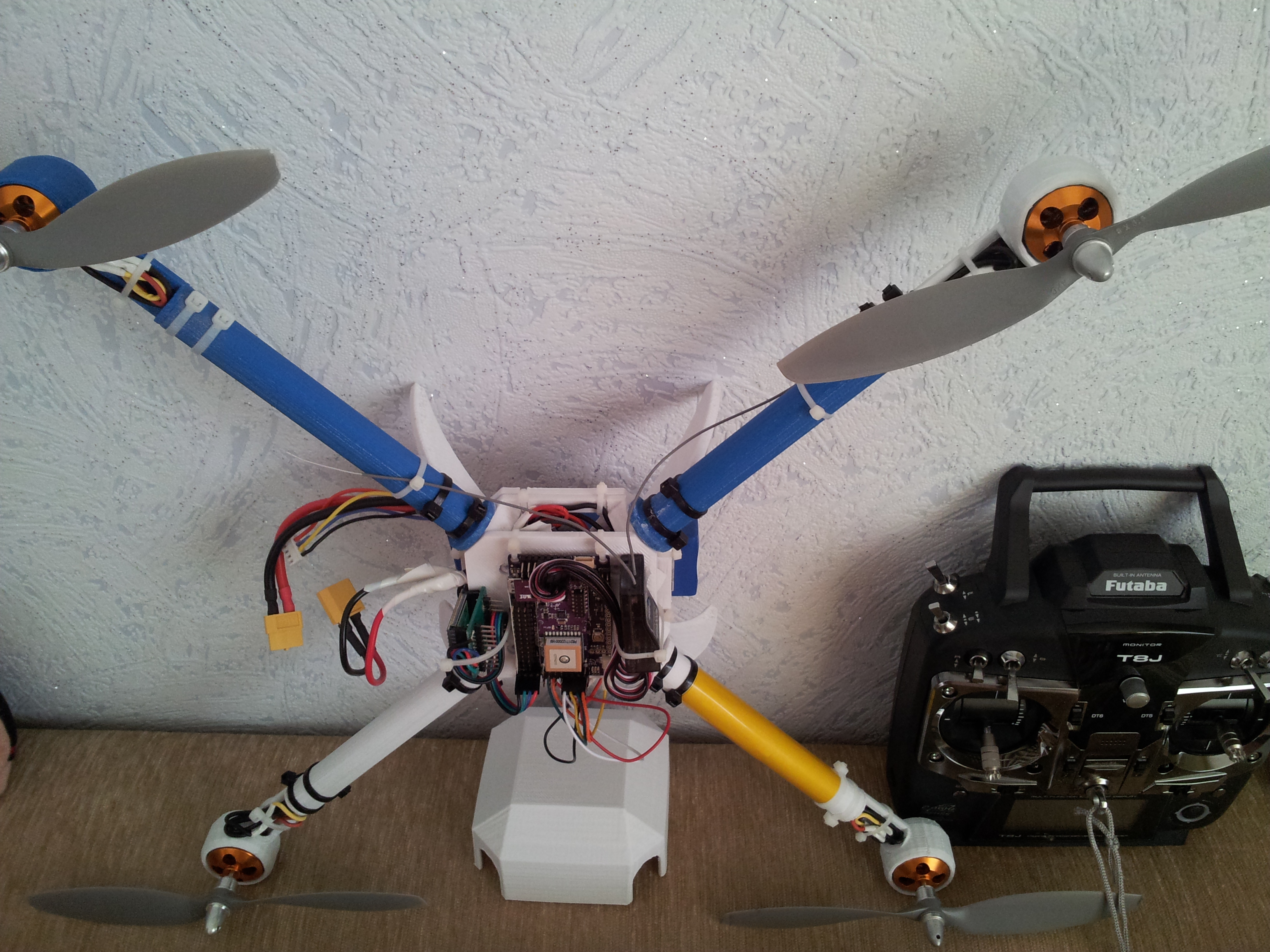

электронику установил, пропеллеры закрепил. вроде все работает нормально. в комнате на 20-30см поднялся. тянет влево. надо настраивать уровень горизонта. нужно идти на улицу, а то я всю мебель перебью или кого-нибудь поколечу...
Вложения
mVit

Сообщения: 211
Зарегистрирован: 10 окт 2005, 18:17
Откуда: Крайний Север->Самара->Спб
прог. языки: C
Вернуться к началу

Re: mVit - Мои проекты.

Сообщение mVit » 01 авг 2012, 16:59

Еще ссылки на интересные летающие модели:
1.http://www.thingiverse.com/thing:8445
2.http://www.thingiverse.com/thing:4812
3.http://www.thingiverse.com/thing:22711
4.http://www.thingiverse.com/thing:27318
5.http://www.thingiverse.com/thing:22537
6.http://www.thingiverse.com/thing:14836
7.http://www.thingiverse.com/thing:22071
8.http://www.thingiverse.com/thing:27700
9.http://www.thingiverse.com/thing:26152
пропеллер
10.http://www.thingiverse.com/thing:26190
