mVit - Мои проекты.

Блоги посетителей.
Правила форума
В данном разделе каждый может иметь не более одной темы. Тема должна начинаться с логина (ника) робофорума.

Re: mVit - Мои проекты.

Сообщение mVit » 01 авг 2012, 21:46

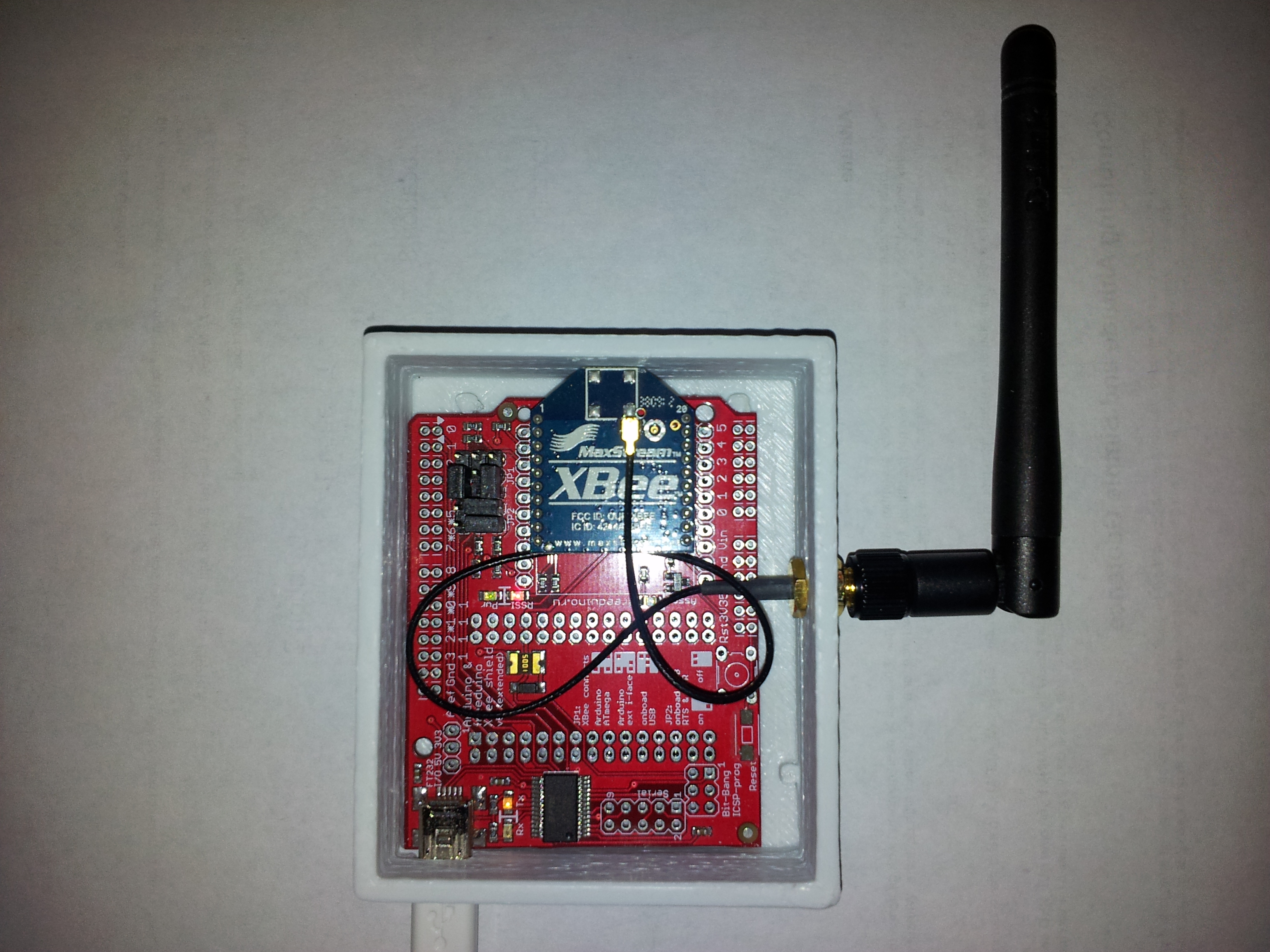

распечатал на 3D принтенре корпус для наземной станции телеметрии:
Вложения
mVit

Сообщения: 211
Зарегистрирован: 10 окт 2005, 18:17
Откуда: Крайний Север->Самара->Спб
прог. языки: C

Re: mVit - Мои проекты.

Сообщение avr123.nm.ru » 08 авг 2012, 09:35

mVit писал(а):1. регули решил не ставить в лучи, спрятал в центре;
на лучах они лучше обдуваются.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14199
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: mVit - Мои проекты.

Сообщение mVit » 08 авг 2012, 10:45

на лучах они лучше обдуваются.

ну здесь много споров: что лучше длинные провода от мотора к регулю или от регуля к аккумулятору.
mVit

Сообщения: 211
Зарегистрирован: 10 окт 2005, 18:17
Откуда: Крайний Север->Самара->Спб
прог. языки: C

Re: mVit - Мои проекты.

Сообщение avr123.nm.ru » 08 авг 2012, 11:07

одинаковые хороши. :ROFL:
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14199
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: mVit - Мои проекты.

Сообщение yozik0ff » 08 авг 2012, 11:20

mVit писал(а):
на лучах они лучше обдуваются.

ну здесь много споров: что лучше длинные провода от мотора к регулю или от регуля к аккумулятору.


Ну у меня большой опыт работы с безколлекторными моторами.
И с уверенностью могу сказать, что провода между регулем и мотором нужно делать как можно меньше.
Ибо регуль, как правило, положение ротора определят по индуктивности обмоток. И соответственно длинные провода вносят нехилые помехи при определении положения ротора, что приводит к меньшему КПД двигателя. Двигатель может плохо раскручиваться с такими характерными подергиваниями. Конечно, это относится к моторам которые не оснащены сенсорами положения ротора.

Провод между регулем и аккумулятором влияет скорей не длина, а его сечение. Возьми провод потолше и будет все хоршо.
Аватара пользователя
yozik0ff

Сообщения: 440
Зарегистрирован: 28 авг 2005, 08:30
Откуда: деревня - Тюмения
прог. языки: с++

Re: mVit - Мои проекты.

Сообщение Duhas » 08 авг 2012, 15:39

не только длина, но и индуктивность.. хотя ответ не меняется, лучше ближе к движку...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6346
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: mVit - Мои проекты.

Сообщение mVit » 09 авг 2012, 21:14

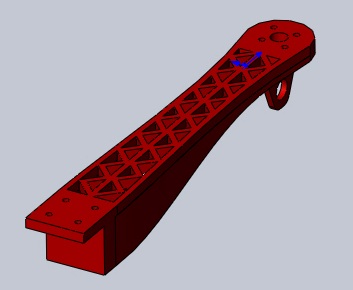

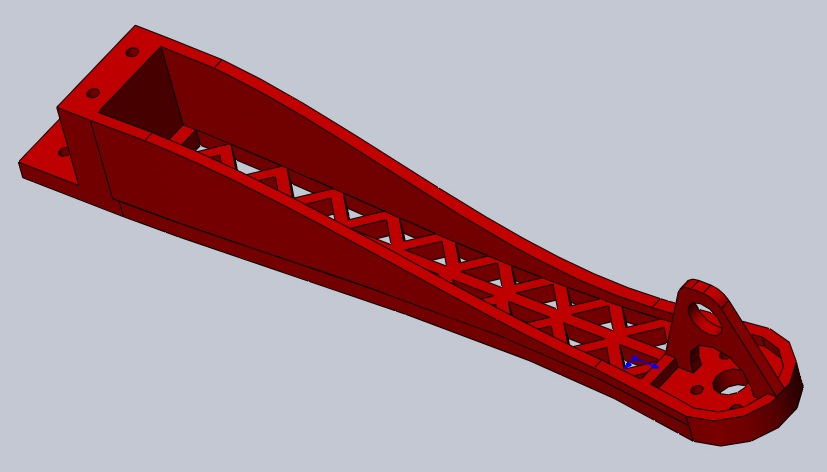

Нужно что-то свое рисовать, а то *.stm файлы не редактируются. пока нарисовал вариант луча квадрокоптера для изготовления на 3D принтере.

Добавлено спустя 1 минуту 40 секунд:

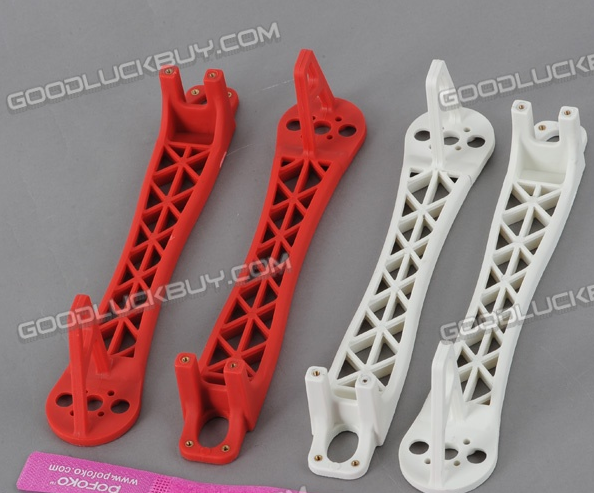

:D китайский оригинал...
Вложения
Снимок экрана 2012-08-09 в 16.33.57.png
mVit

Сообщения: 211
Зарегистрирован: 10 окт 2005, 18:17
Откуда: Крайний Север->Самара->Спб
прог. языки: C

Re: mVit - Мои проекты.

Сообщение mVit » 10 авг 2012, 21:53

продолжаем дальше:

Добавлено спустя 2 часа 43 минуты 58 секунд:

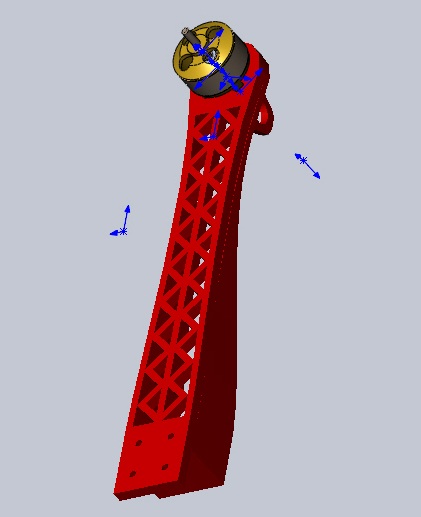

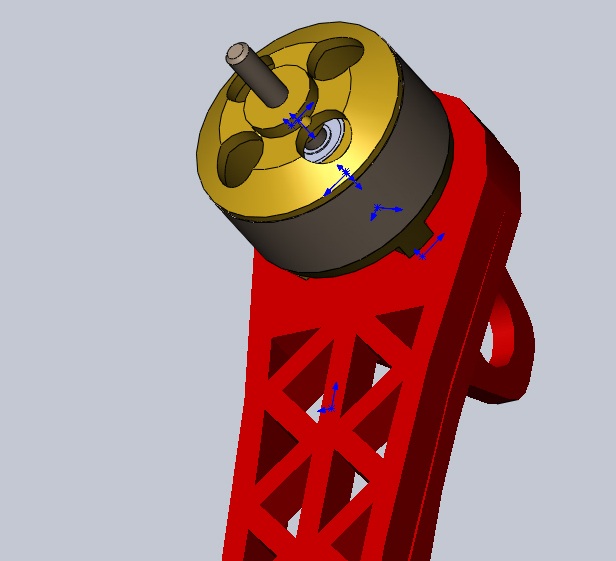

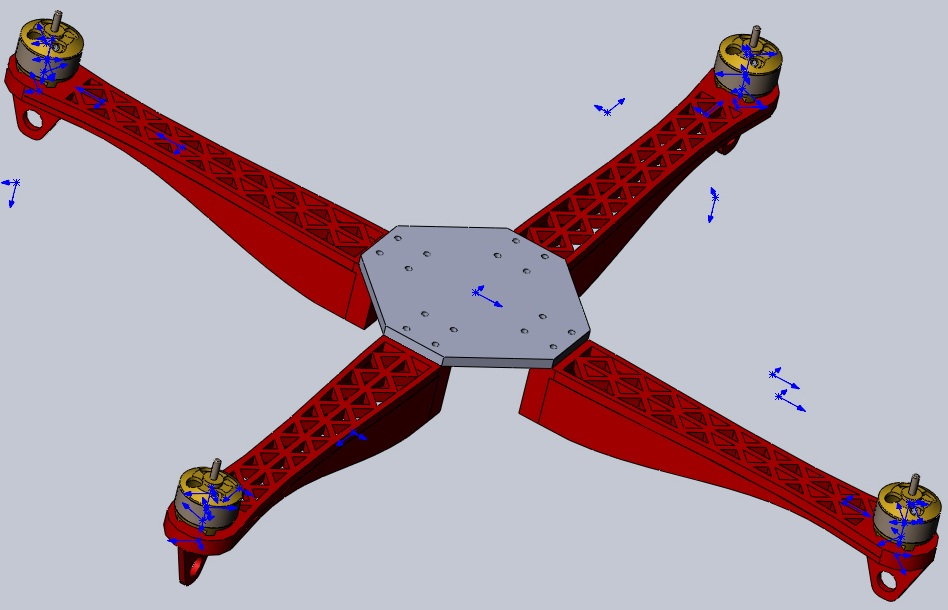

четыре луча вместе:
Вложения
arm + motor.JPG
arm + motor - 1.JPG
mVit

Сообщения: 211
Зарегистрирован: 10 окт 2005, 18:17
Откуда: Крайний Север->Самара->Спб
прог. языки: C

Re: mVit - Мои проекты.

Сообщение mVit » 12 авг 2012, 15:58

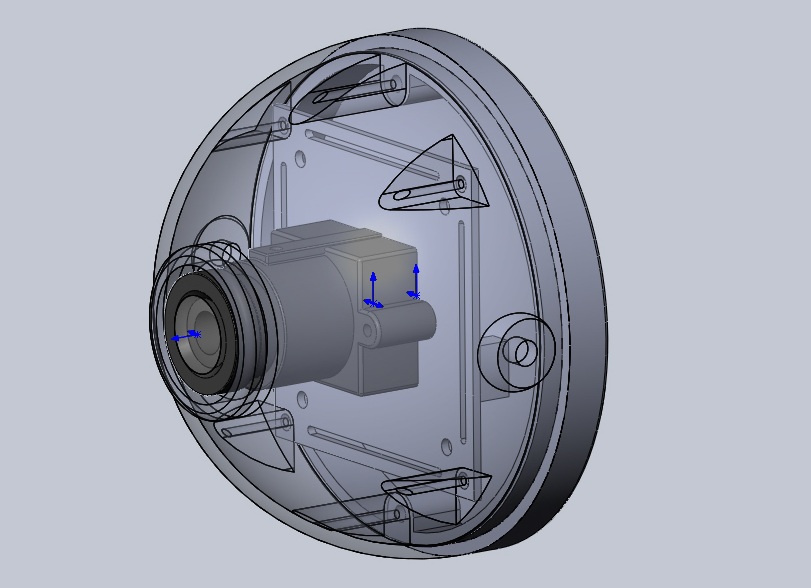

первый вариант рамы нарисован. надо теперь нарисовать узел позиционирования видеокамеры:
Вложения
Pan Tilt Sphere.JPG
mVit

Сообщения: 211
Зарегистрирован: 10 окт 2005, 18:17
Откуда: Крайний Север->Самара->Спб
прог. языки: C

Re: mVit - Мои проекты.

Сообщение mVit » 13 авг 2012, 21:13

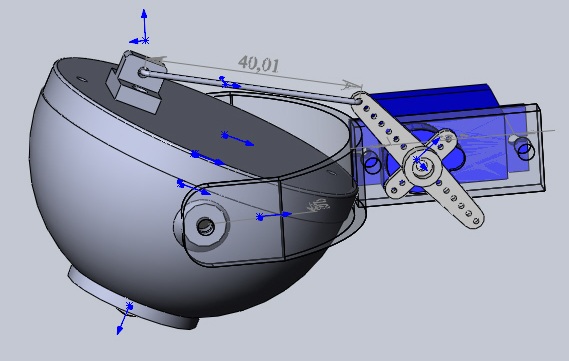

прикрутил серву на одной оси:

Добавлено спустя 49 минут 13 секунд:
анимация
Вложения
Pan Tilt Sphere-1.JPG
mVit

Сообщения: 211
Зарегистрирован: 10 окт 2005, 18:17
Откуда: Крайний Север->Самара->Спб
прог. языки: C

Re: mVit - Мои проекты.

Сообщение mVit » 15 авг 2012, 00:37

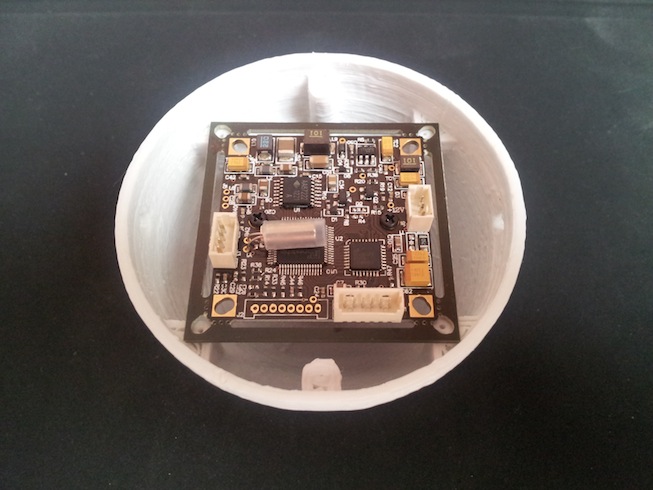

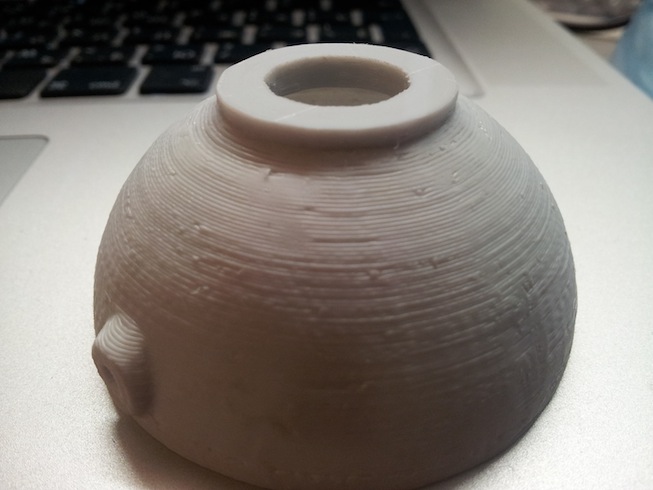

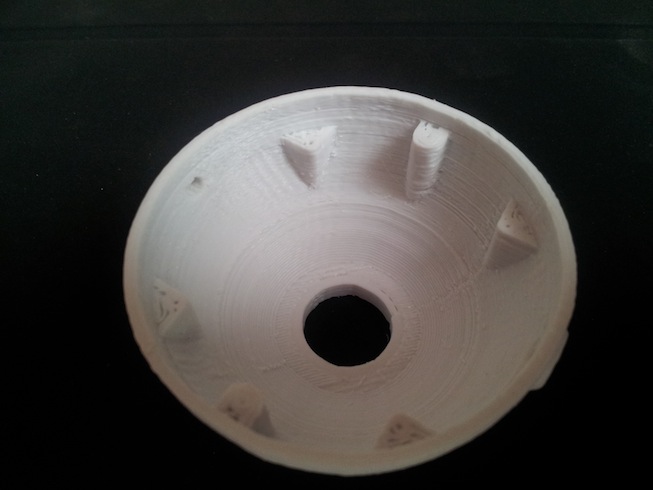

распечатал на 3D принтере корпус камеры:
Вложения

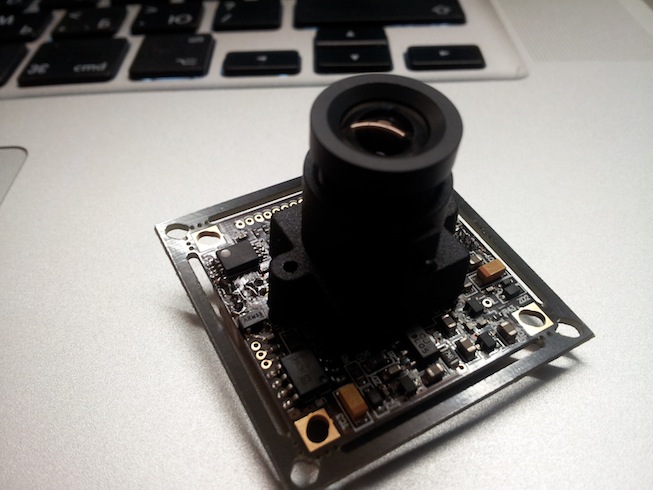

1/3 SONY SUPER HAD CCD 600TVL POWER DC12V Lens 3.6mm System:PAL
Последний раз редактировалось mVit 15 авг 2012, 00:44, всего редактировалось 1 раз.
mVit

Сообщения: 211
Зарегистрирован: 10 окт 2005, 18:17
Откуда: Крайний Север->Самара->Спб
прог. языки: C

Re: mVit - Мои проекты.

Сообщение avr123.nm.ru » 15 авг 2012, 00:40

mVit писал(а):распечатал на 3D принтере
ЗАВИДУЮ!!!!!!!!!!!!!!! :cry: :cry:
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14199
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: mVit - Мои проекты.

Сообщение Nesenin » 15 авг 2012, 00:52

Камера не перегреется?
Аватара пользователя
Nesenin

Сообщения: 1359
Зарегистрирован: 26 янв 2012, 03:59
Откуда: Казань
прог. языки: LabVIEW
ФИО: Никита Есенин

Re: mVit - Мои проекты.

Сообщение mVit » 15 авг 2012, 01:55

Камера не перегреется?

А может перегреться?
mVit

Сообщения: 211
Зарегистрирован: 10 окт 2005, 18:17
Откуда: Крайний Север->Самара->Спб
прог. языки: C

Re: mVit - Мои проекты.

Сообщение Nesenin » 15 авг 2012, 02:35

обычно на дешевых камерах с питанием 12V вешают стабилизатор напряжения 5V линейный, которые не кисло так может разогреваться (как и другие компоненты). По этой причине камеры для видео наблюдения (из той же серии - питание 12V + линейный стабилизатор 5V)засовывают в металлические корпусы (а не пластиковые).пример
Камеры для FPV рассчитаны на некий обдув.
Аватара пользователя
Nesenin

Сообщения: 1359
Зарегистрирован: 26 янв 2012, 03:59
Откуда: Казань
прог. языки: LabVIEW
ФИО: Никита Есенин
