тут есть драйвер 1фазный его приклеили на обмотку сверху.

Добавлено спустя 2 минуты 19 секунд:
драйвер А1442 фирмы Allegro

Я сказал, что на том видео контроллер на пик?
Я сказал:

Dmitry__ писал(а):Контроллер на пик без драйверов сам найди.

Dmitry__ писал(а):Перемотал такой, сопротивление обмотки получилось 100 ом.

Это ты каким проводом и сколько мотал?

Добавлено спустя 1 минуту 30 секунд:
http://www.vasiligordee.narod.ru/vysokoomnye.html
мммм?
нет, но там же еще витков много должно быть. точнее не много, а в 4 раза больше

Да неееее, какой высокоомный провод? Наоборот, найти бы провод с меньшим сопротивлением чем у меди. Тогда я бы захватил этот мир

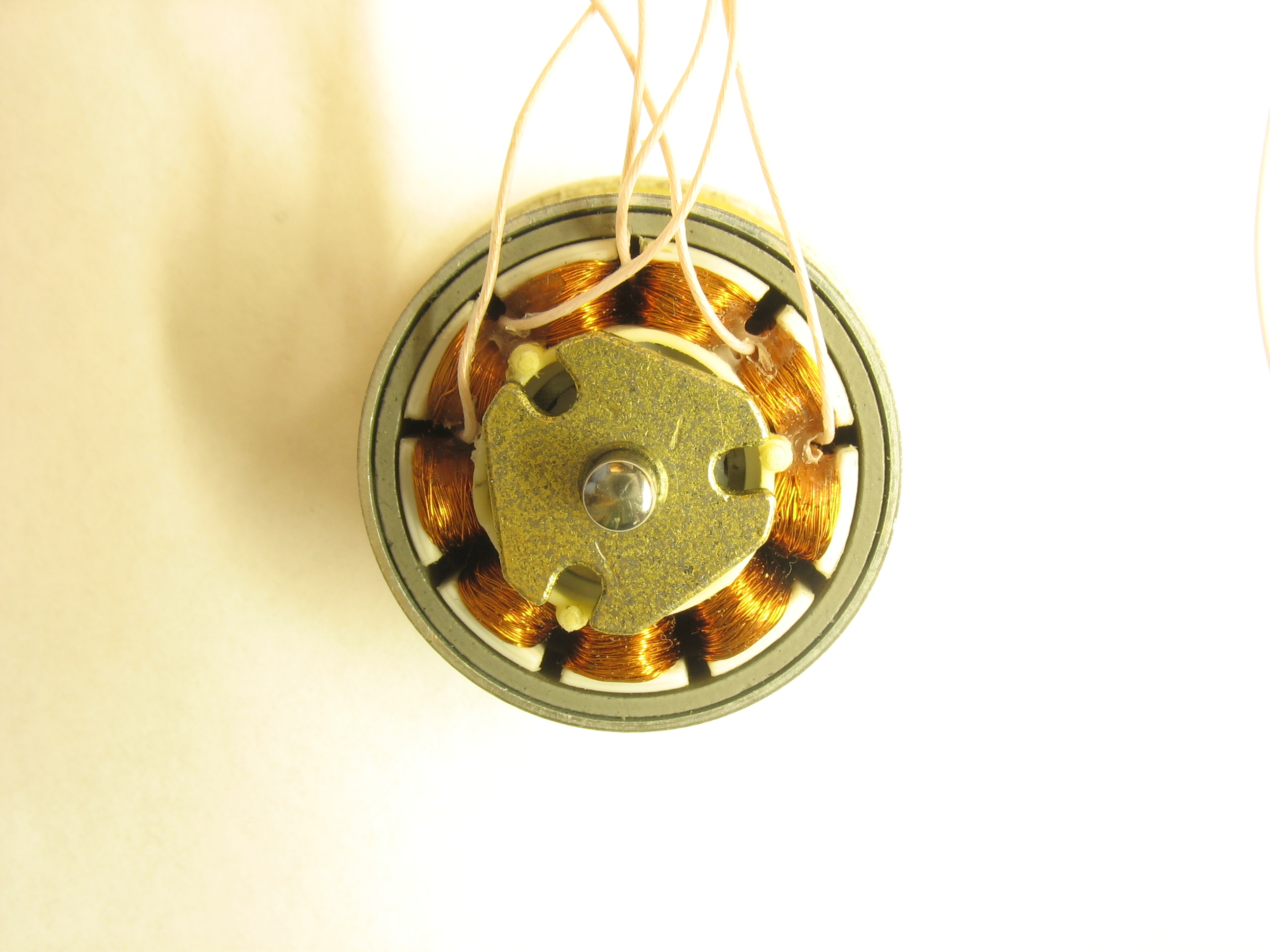

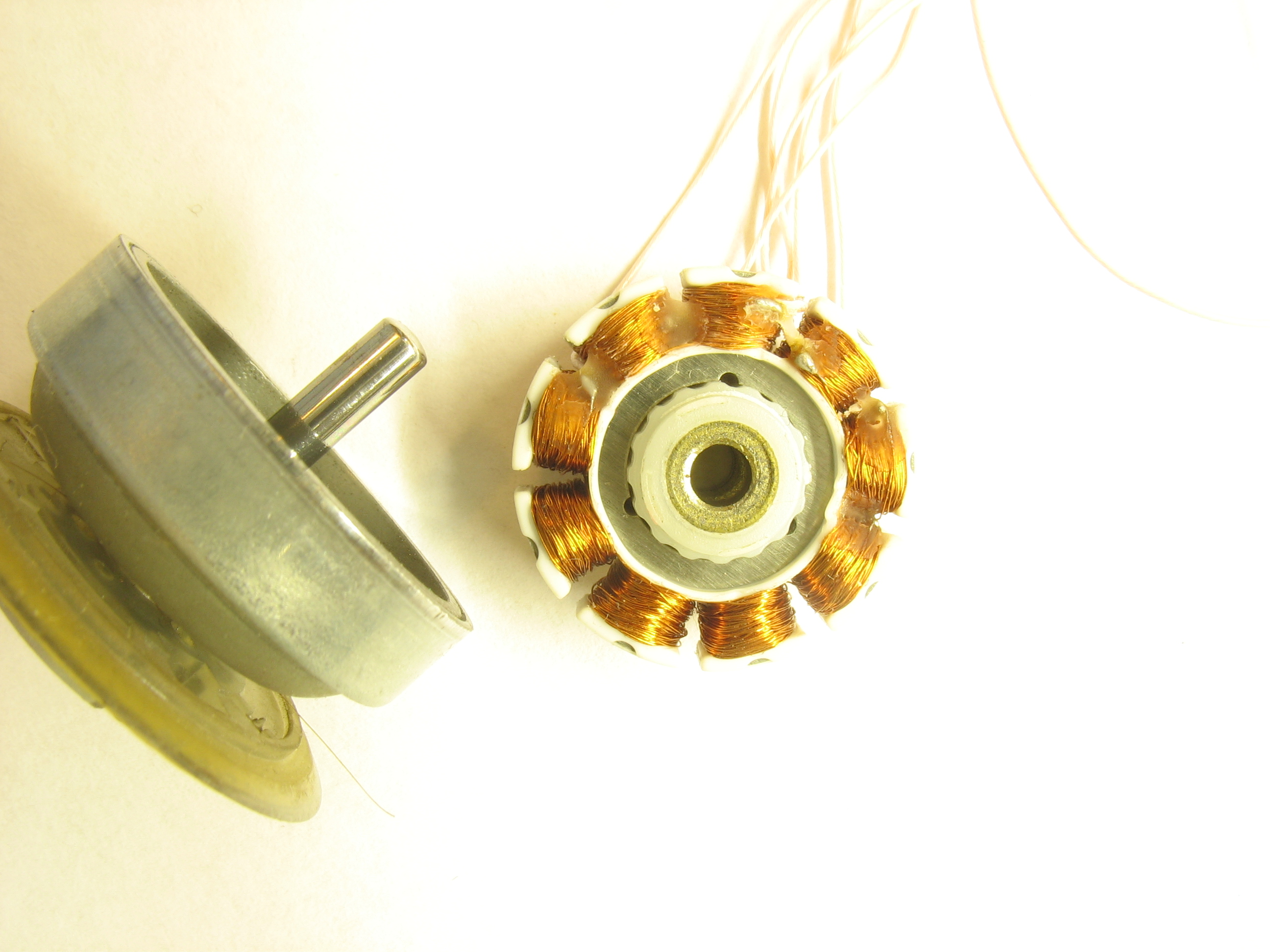

Вот он "прощай выходной день", провод 0.08мм, витков не помню сколько.
Немного обманул, 80 ом обмотка. При 5-ти вольтах крутит груз как камера без вопросов.
А это 5V^2/80om=0.3 ватта



Вот и понтонулся

а намоточную машинку нафигачить силами присутствующих?
ЗЫ. Ко мне тут уже тоже обратились за гиростабилизированной камерой.

у меня только 10Ом получилось. Пустил 500 мА по ней - вроде ничего, но так, не сказать чтоб прям вообще восторг. Ща длину провода померяю, который лег в намотку.
6,60 м
11,4 Ом

уд сопр. ~1,7
т.е. провод 0,117

Добавлено спустя 8 минут 52 секунды:
т.е. мотать надо плотнее и больше проводом 0,06
застрелиться

Добавлено спустя 49 секунд:

elmot писал(а):а намоточную машинку нафигачить силами присутствующих?
ЗЫ. Ко мне тут уже тоже обратились за гиростабилизированной камерой.

можно
но тоже застрелиться

dccharacter писал(а):http://www.youtube.com/watch?v=Z0qkWLM9V8M

Выглядит достойно, вопрос только в наматывании провода диаметром 0.08мм и тоньше. И межполюсный зазор в сидиромном железе меньше. Но принцип работы натолкнул на мысль, надо покурить это дело.
Кста, статор на видео мотают очень интересный, сколько я всего еще не знаю

по ссылкам в том видео намоточного увидел такую интересную конструкцию

круть. сколько вариантов видел, но этот нечто.

http://www.youtube.com/watch?v=XzEzHE2F ... r_embedded
А вот тут что за странная намотка?

Хрень это, витки скатываются с поверхности в пазы, коллекторный двигатель мотается не как брушлессы, у них одна обмотка захватывает несколько полюсов, так мотать просто...
Господа, если вам нужна стабилиз. база для камеры, то сидиромный двигатель пойдет без перемотки, проще разработать драйвер низковольтный на примерно 1 вольт.
Про 100 ом это я хочу захватить мир. Для другого это совсем. Щаз не скажу, а то мегабизону будет скучно

Добавлено спустя 17 минут 35 секунд:
Во, тут видно как работает, надо мутить...

я уже почти закончил намоточную машинку
игл нет от шприцев жаль...

dccharacter писал(а):я уже почти закончил намоточную машинку

Псих, вот тебя возбудить легко...

С иглой. Просунуть провод в иглу и мотать? Думал об этом. Но, игла толще зазора межполюсного - раз. Края иглы (даже если отполировать), острые для лака провода, слишком маленькая площадь - это два.
Твоя ссылка на машинку - то что надо...

оборжетесь

Добавлено спустя 30 минут 44 секунды:
готово
ща видос
готовьте попкорн

Давай, от заказов отбоя не будет.
Глянь как мотает станок под названием кетаец

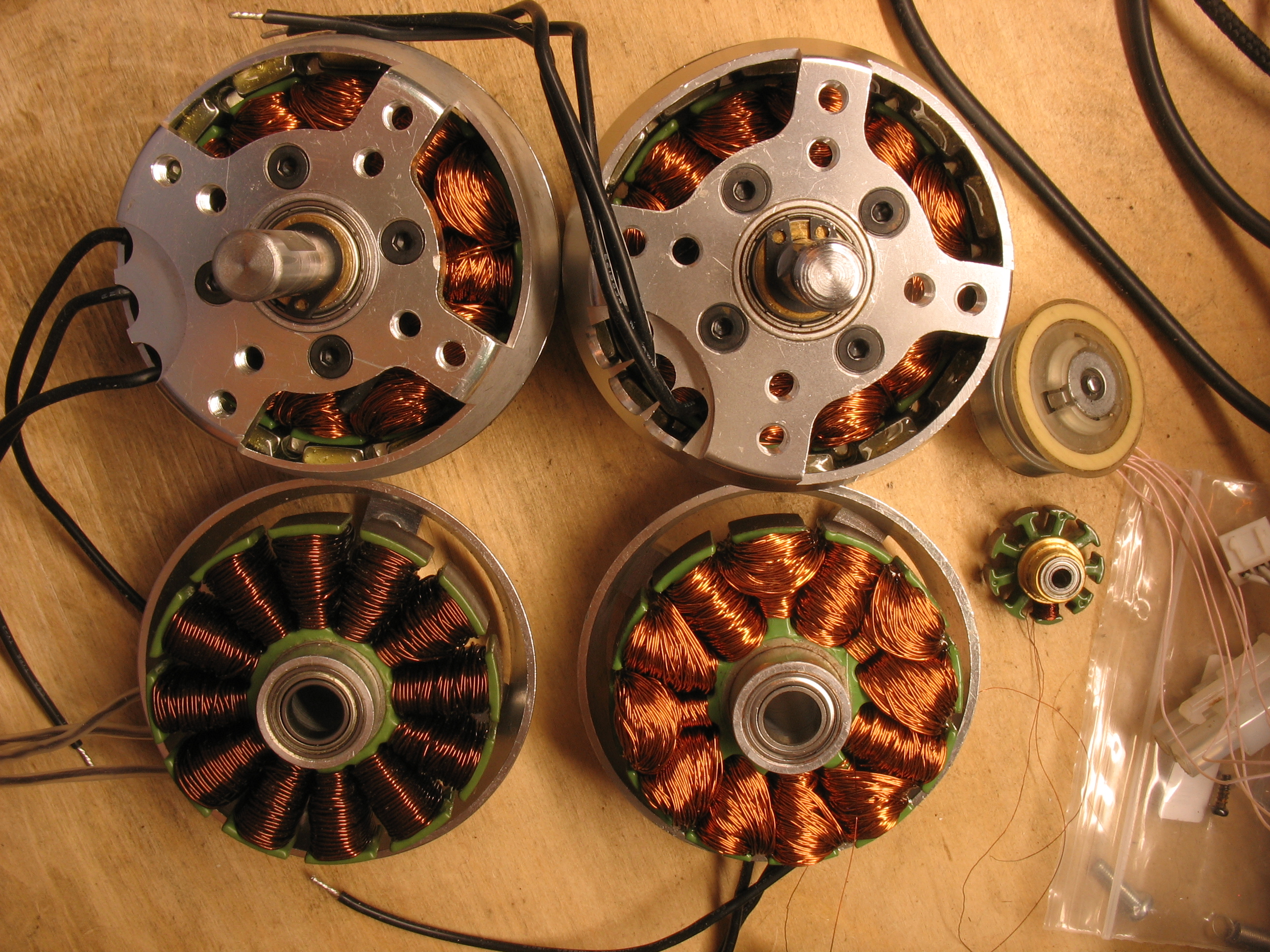

слева внизу - я мотал, остальные - кетайцы, сопротивление обмотки в 6 раз больше
Кто-то хотел мутить бизнес на кетайцах.
Ненавижу кетайцев, ненавижу кетайцев, ненавижу кетайцев, ненавижу кетайцев
