Не, не там. Гля чо на ноге с и без нагрузки
Тебе кстати эта штука понравится. Там много чего можно поначередить

dccharacter писал(а): Гля чо на ноге с и без нагрузки

Ну, очень смахивает на тестирование пина на предмет подкл. нагрузки. Резюк на землю нужен прям на пине esp8266 (чтоб убрать этот 3-х уровневый сигнал).

dccharacter писал(а):Тебе кстати эта штука понравится. Там много чего можно поначередить

Ты про esp8266? Я их даже купил, лежат, зреют. Стал придумывать для них задачи, но все заканчивалось: "проще/лучше/дешевле/экономнее по потреблению/ поставить сверхрегенератор"

в машину можно музыку закачивать из дома. Они ж лупят на километр

Добавлено спустя 2 минуты 47 секунд:
Что за тестирование на нагрузку? Если пин сконфигурирован как вход, откуда эти 0.8В на нем? Если на выход, то почему только 0,8 а не VDD?

Добавлено спустя 5 минут 37 секунд:
Это, братцы
транзистор-то, кажется и правда кт3107г
кт3107г
кт3107, Карл

Добавлено спустя 4 минуты 53 секунды:
А, не, кт3102г

Добавлено спустя 1 минуту 9 секунд:
Ну че, правда туда 100кОм впендюрить?

Добавлено спустя 7 минут 49 секунд:
Скорее всего какая-то хрень с транзистором

Хы, короче в чем фишка
в большом устройстве, к которому я подключаю ЕСП реализована защита от переполюсовки - диодный мост на входе. Дальше надо продолжать? Беру землю от БП большого устройства ДО диодного моста, а дальше выход уарта с незащищенной землей пихаю в схему ПОСЛЕ защиты. А могло ведь и пыхнуть...

Ничего не понял, но у тебя какой-то талант все переполюсовывать. Ты, случайно, стихи не пишешь?

Неа. Перепаял все в третий раз, влез в большое устройство, запилил там нормальный источник питания, все проверил - нихрена не работает. При запуске ЕСП с подключенным на ногу транзистором модуль уходит в ребут луп. Я, похоже, как то причудливо спалил ему входные каскады, иначе я уже не знаю, что и думать.

А как горелый транзистор может влиять на ребут модуля? Ну дохлый он и что? Там ведь резистор стоит, он не дает модулю выйти из спецификации пинов. Если не идет >3 вольт и 20ма. с горелой схемы на пин esp8266, то пофиг, горелое там что-то или нет. Ты бы сделал как я говорил, проверь ребутность с резистором на землю, например 1к, транзистор совсем отключи. Как я понимаю, из твоего описания что ты делаешь, этот резистор будет полный аналог дохлому транзистору. Или у тебя там совсем не то что ты пишешь, или одно из двух

Не транзистору, а модулю спалил входные каскады!

Так и не победил... За две недели не смог связать два МК уартами. Я щетаю - победа.

dccharacter писал(а):За две недели не смог связать два МК уартами. Я щетаю - победа.

Да, это победа
Давай так:

Пришел дворник, все подмееел, подмел,
поставил стол (бум) и стул (бдыщь) и начал писать:
"Я собрал esp8266 вот так и так,
а чулочки порвались, мама с дочкой подрались".
Дзынь-зынь

dccharacter, купи пару беспаечных макеток и немного проводков к ним. очень удобно.

Angel71 писал(а):dccharacter, купи пару беспаечных макеток и немного проводков к ним. очень удобно.

Дофига такого добра
Просто много СМД-шных кимпонентов, и хотелось не на соплях.

Занялся тут своим любимым делом - разламыванием принтеров. Обнаружил (внезапно), что на каретке струйника стоит энкодер с цифровым выходом, а на подаче - с аналоговым. Формфактор у энкодеров одинаковый. Вопрос - нафига и/или почему?

Добавлено спустя 9 минут 40 секунд:
А еще, по-моему, энкодер на картеке имеет два назначения:
1. Грубое позиционирование каретки (там люфт миллиметра 3 у нее, ну не может она точно позиционироваться при таком люфте)
2. Считывание положения для управления соплами.
Т.е. грубо каретку поставили в начало строки - фигачим на полной скорости, а сопла уже плюются в нужные моменты, когда пролетаем нужные положения.

Ого, ребят, а это интересно уже. Залил свою прошивку в абсолютно новый ESP8266, поведение идентично предыдущему испытуемому, т.е. при наличие нагрузки в виде базы транзистора или ноги МК либо на ТХ либо на GPIO2 в момент старта приводит к хардфолту и ресет лупу. Никто не напарывался на похожее поведение? Я вот думаю - в прошивке что-то не то что ли? Надо набраться сил и попытаться с каким-нить работающим примером поиграться...

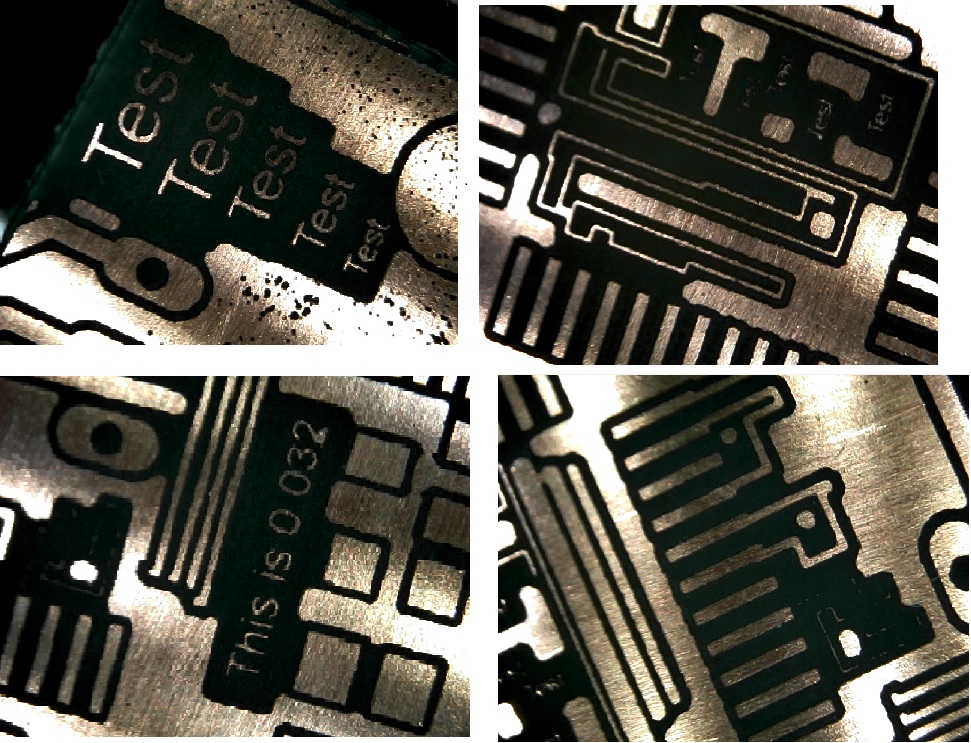

Ого блин класс какой - у меня так еще никогда не получалось. Плата с налепленым фоторезистом, засветка через стекло УФ-диодами (30 штук на плату распаял) в течение минуты. Травление персульфатом натрия (долго травит, собака).
Дырки на земле - это на пленке были отпечатки пальцев, краска не легла. Был бы лазерник, было бы в плане отпечатков получше, но, мне кажется, дыры бы остались из-за неполного заполнения тонером. Краска все-таки разливается получше.
Под надписью "This is 0.032" - посадочные под 0805 резистор и светик, рядом справа sot23
паралельные полосы под ноги справа вверху и внизу - это MQFP44-2
Та дорожка, что почти стравилась - это 0.001 (кажись дюйм - а чо, Игл в мм не умеет? Че-то не найду переключение)
Над ней справа внизу - 0.04
Тонкая справа вверху - 0.005 (0.127 мм)
Текст 0.032 - это 0.032
Тесты - от 0.024 до 0.07 (0.6096 - 1.778мм)

Норм?
