Re: помогите разобраться с платформой Arduino

Сообщение alexeygolubev » 12 апр 2011, 20:54

мда, хоуммедойвая Severino для современных компов без LPT-порта, похоже, достаточно затратное дело.
Саму мегу168 (или 328) некоторые товарищи продают уже с прошитым бутлоадером - в принципе, можно не заморачиваться с программаторами.
а реально ли изготовить в домашних условиях Freeduino? На официальном сайте http://www.freeduino.org/freeduino_open_designs.html имеется шаблон двусторонней печатной платы (в формате eagle), а судя по каментам в видеоуроке Di Halt'a, посвященном ЛУТ-технологии, сделать такую плату вполне реально - только протравливать ее придется дважды. Что касается чипа ftdi232 с его малюсенькими ножками, то я у знающих людей спросил - сказали, что при желании и в домашних условиях такие мелкие микросхемы можно паять.
Ну так что скажете, реалистичный план?
Аватара пользователя
alexeygolubev

Сообщения: 19
Зарегистрирован: 08 апр 2011, 02:48
Откуда: Иваново

Re: помогите разобраться с платформой Arduino

Сообщение landStalker » 12 апр 2011, 21:11

Да принципе можно, если делать не лутом или Хотя бы фоторезистом для точности дорожек(но там с металлизация дорожек лутом это не сделать придется повозится с распайкой!

http://shop.roboforum.ru/product/orduino_nano_v11_plus/
OR-duino Nano v1.1+: Универсальный контроллер 450 рублей
Аватара пользователя
landStalker

Сообщения: 127
Зарегистрирован: 28 мар 2011, 16:47
Откуда: Волгоград
прог. языки: Java на начальном уровне
ФИО: Олег

Re: помогите разобраться с платформой Arduino

Сообщение alexeygolubev » 24 апр 2011, 21:21

вот распечатал шаблон прямо из EAGLE и приутюжил на текстолит

кто знает, можно теперь травить или нужно было делать шаблон через CAM-процессор?
Вложения

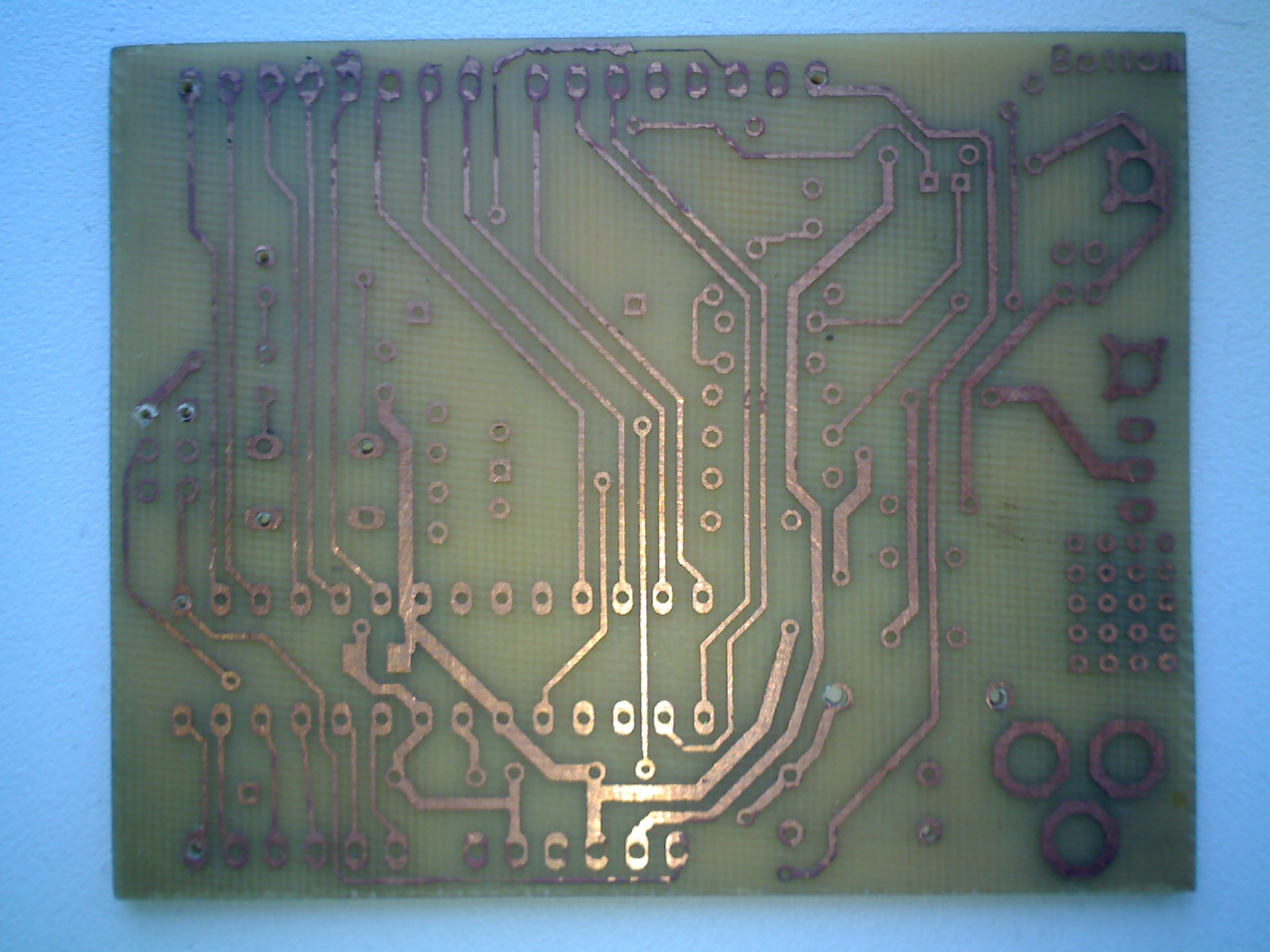

нижняя сторона

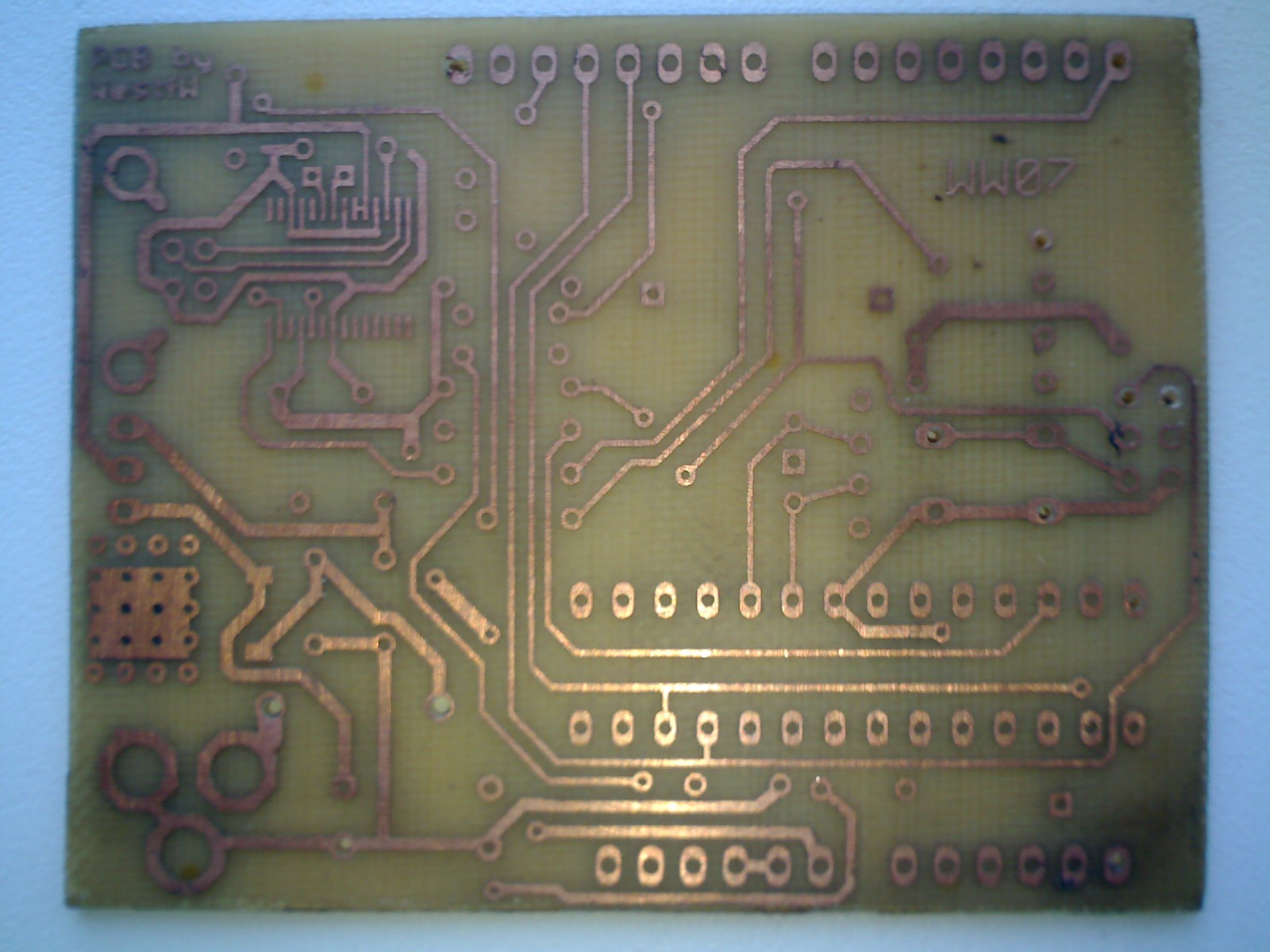

лицевая сторона
Аватара пользователя
alexeygolubev

Сообщения: 19
Зарегистрирован: 08 апр 2011, 02:48
Откуда: Иваново

Re: помогите разобраться с платформой Arduino

Сообщение =DeaD= » 24 апр 2011, 21:25

Надо приложить микросхемы - если масштаб правильный, то пофиг через что печатали.
Проверять лучше на обоих - ATMega и FT232RL
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: помогите разобраться с платформой Arduino

Сообщение avr123.nm.ru » 24 апр 2011, 21:49

По фотке кажется нужна ретушь тонера лаком для ногтей например и иглой.

Советую просверлить несколько отверстий и проверить совпадение, подретушировать лаком.
Последний раз редактировалось avr123.nm.ru 24 апр 2011, 22:00, всего редактировалось 1 раз.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: помогите разобраться с платформой Arduino

Сообщение vadinator » 24 апр 2011, 22:00

alexeygolubev писал(а):кто знает, можно теперь травить или нужно было делать шаблон через CAM-процессор?

Тонер на плате...можно размышлять............но нужно травить)))))))))
Роботы, уже среди нас...
Прошу прощения за аватар, никак схему динамической индикации не могу настроить :)
Аватара пользователя
vadinator

Сообщения: 979
Зарегистрирован: 19 янв 2010, 14:51
Откуда: Петрозаводск
прог. языки: C, FBD, Wiring-Processimg,,,LD, SFC, ST...
ФИО: Вадим

Re: помогите разобраться с платформой Arduino

Сообщение bender36 » 24 апр 2011, 22:08

Друзья!
А почему Arduino 0022 отказывается общаться с AVRISP програматором http://cgi.ebay.com/Mini-AVRISP-Atmel-STK500-AVR-ISP-programmer-USB-ISP-New-/120713586389?pt=BI_Electrical_Equipment_Tools&hash=item1c1b1726d5 ?
Аватара пользователя
bender36

Сообщения: 4
Зарегистрирован: 19 апр 2011, 00:55

Re: помогите разобраться с платформой Arduino

Сообщение vadinator » 24 апр 2011, 22:14

А что с ресетом?
Роботы, уже среди нас...
Прошу прощения за аватар, никак схему динамической индикации не могу настроить :)
Аватара пользователя
vadinator

Сообщения: 979
Зарегистрирован: 19 янв 2010, 14:51
Откуда: Петрозаводск
прог. языки: C, FBD, Wiring-Processimg,,,LD, SFC, ST...
ФИО: Вадим

Re: помогите разобраться с платформой Arduino

Сообщение alexeygolubev » 24 апр 2011, 22:17

иглой как раз лучше не надо - дорожки легко повредить, лучше всего для очищения платы от фотобумаги подходит шелушение мягкой щеткой под струей воды. а плата на фото - пробная, я просверлил несколько отверстий и расхождение между нижним и верхним слоем, к сожалению, действительно присутствовало (в пределах 1 мм). в следующий раз размечать буду с помощью штангенциркуля.

фотобумагу можно использовать вообще любую - просто чем она толще (у меня была 230 г/м2), тем дольше ее требуется счищать с платы.

На фото - шаблон, полученный с помощью применения CAM-процессора. Вот я и думаю, делать плату на основе такого рисунка или же будет достаточно того варианта, что вы видели выше???
Вложения

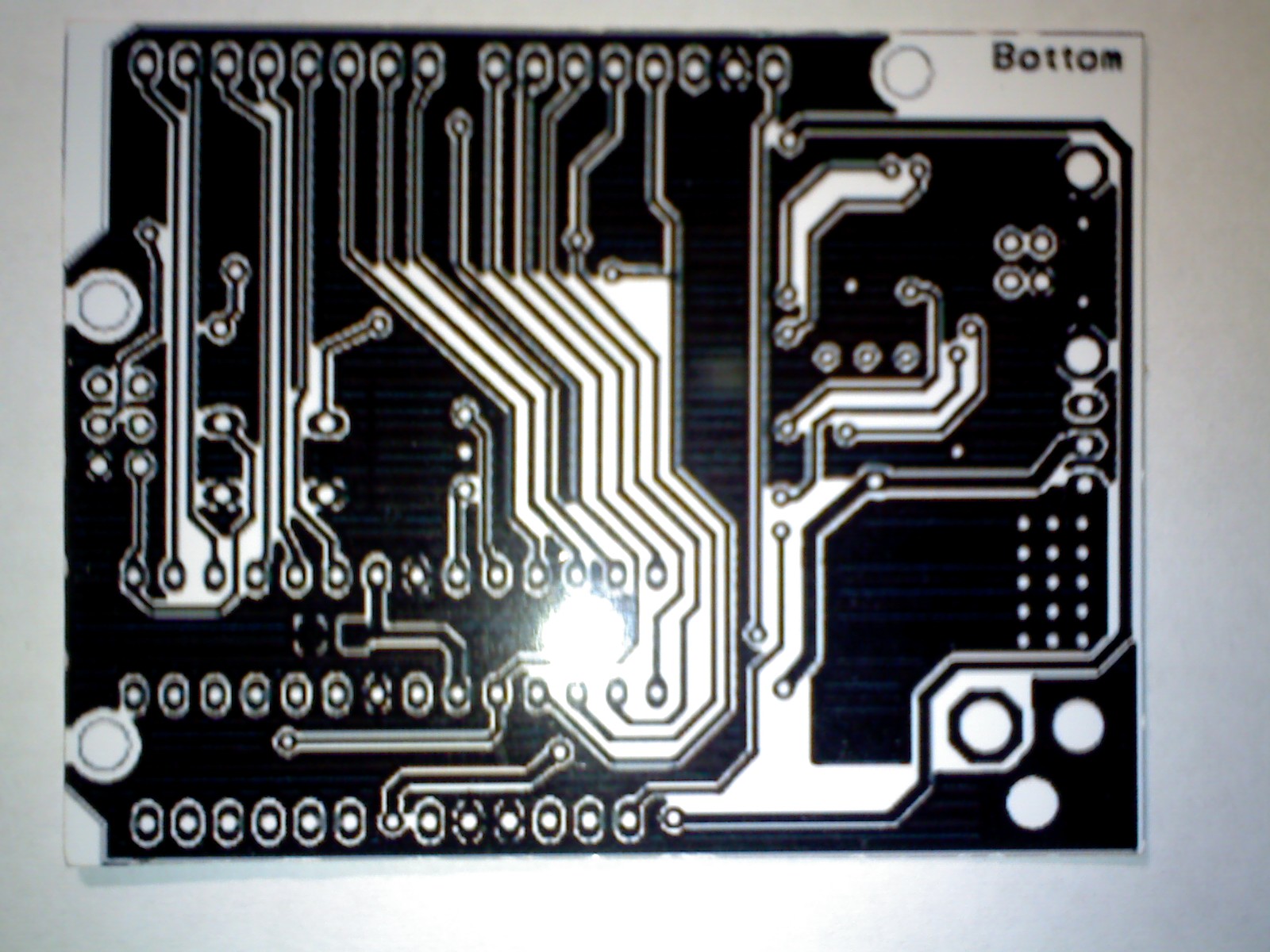

шаблон, полученный с помощью игловского CAM-процессора
Аватара пользователя
alexeygolubev

Сообщения: 19
Зарегистрирован: 08 апр 2011, 02:48
Откуда: Иваново

Re: помогите разобраться с платформой Arduino

Сообщение vadinator » 24 апр 2011, 22:54

Ну Я тупой....надо же....у вас САМ-процессор))))))))))))))
Роботы, уже среди нас...
Прошу прощения за аватар, никак схему динамической индикации не могу настроить :)
Аватара пользователя
vadinator

Сообщения: 979
Зарегистрирован: 19 янв 2010, 14:51
Откуда: Петрозаводск
прог. языки: C, FBD, Wiring-Processimg,,,LD, SFC, ST...
ФИО: Вадим

Re: помогите разобраться с платформой Arduino

Сообщение bender36 » 24 апр 2011, 22:58

vadinator писал(а):А что с ресетом?

С Reset нормально всё. CodeVision с программатором и контроллером работают нормально. Да и не думаю, что reset имеет какое-то отношение к тому, что Arduino IDE не видет программатор.
Аватара пользователя
bender36

Сообщения: 4
Зарегистрирован: 19 апр 2011, 00:55

Re: помогите разобраться с платформой Arduino

Сообщение vadinator » 24 апр 2011, 23:05

сигнал RESET... переводит МК в режим ISProgrammer....другого варианта, кроме параллельного программирования НЕТ.................
Роботы, уже среди нас...
Прошу прощения за аватар, никак схему динамической индикации не могу настроить :)
Аватара пользователя
vadinator

Сообщения: 979
Зарегистрирован: 19 янв 2010, 14:51
Откуда: Петрозаводск
прог. языки: C, FBD, Wiring-Processimg,,,LD, SFC, ST...
ФИО: Вадим

Re: помогите разобраться с платформой Arduino

Сообщение bender36 » 24 апр 2011, 23:16

vadinator писал(а):сигнал RESET... переводит МК в режим ISProgrammer....другого варианта, кроме параллельного программирования НЕТ.................

Пощупал осцилогрофом, Reset чётко виден в работе с CodeVision в Arduino глухо, он тупо программато не видет.
А где я могу в Arduino, СОМ программатора поменять?
Аватара пользователя
bender36

Сообщения: 4
Зарегистрирован: 19 апр 2011, 00:55

Re: помогите разобраться с платформой Arduino

Сообщение avr123.nm.ru » 24 апр 2011, 23:20

alexeygolubev писал(а):иглой как раз лучше не надо - дорожки легко повредить, лучше всего для очищения платы


А игла для очищения платы была рекомендована ?

А если прочитать ?
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: помогите разобраться с платформой Arduino

Сообщение alexeygolubev » 28 май 2011, 14:22

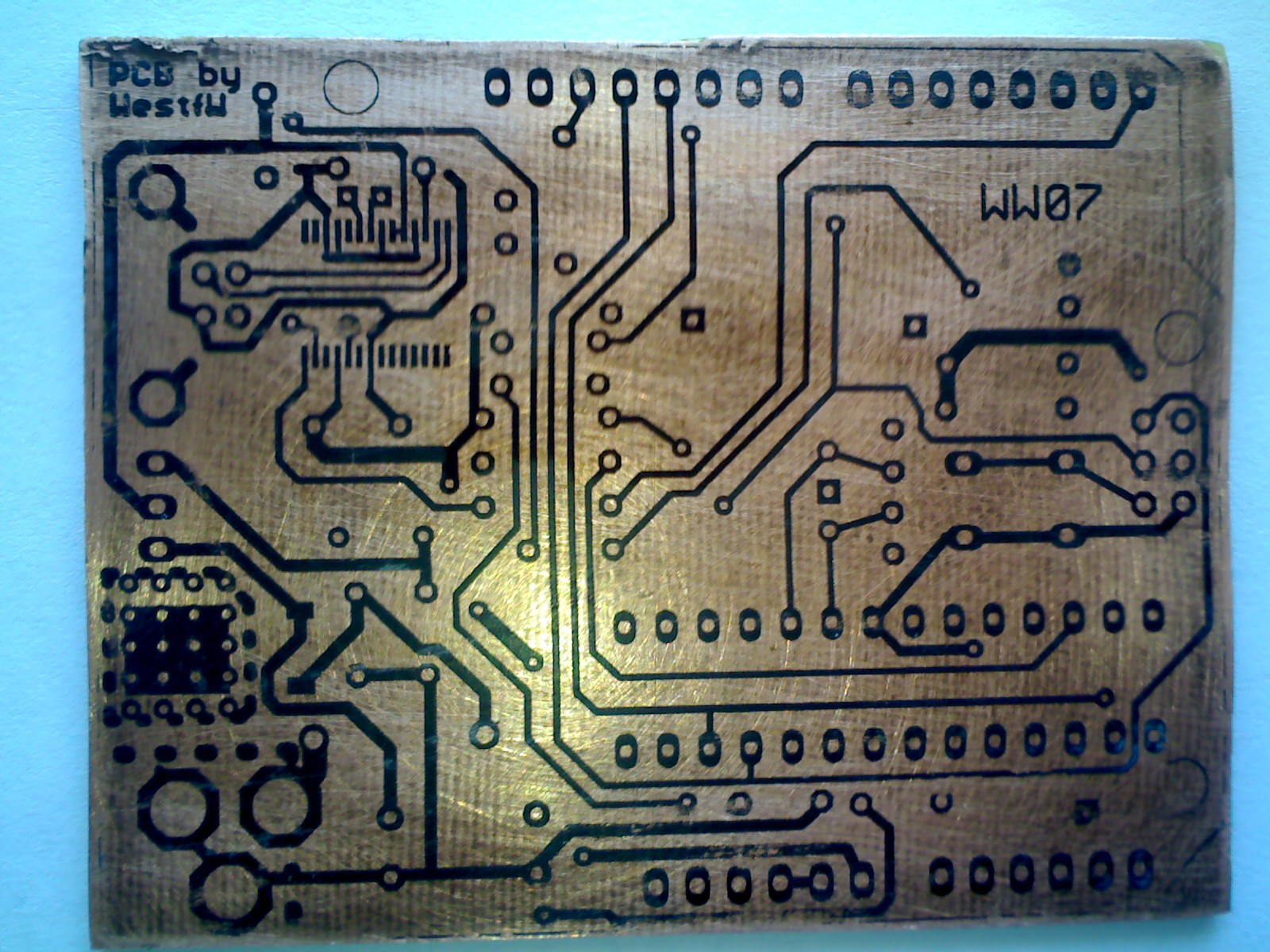

давно не отписывался, занят был. но плату протравил все-таки:

верхняя сторона


просверлил несколько отверстий, чтобы проверить сошлись ли верхний и нижний слой. вроде, сошлись, расхождение небольшое есть, но не более 0.1-0.2 мм. такие дела.
Вложения

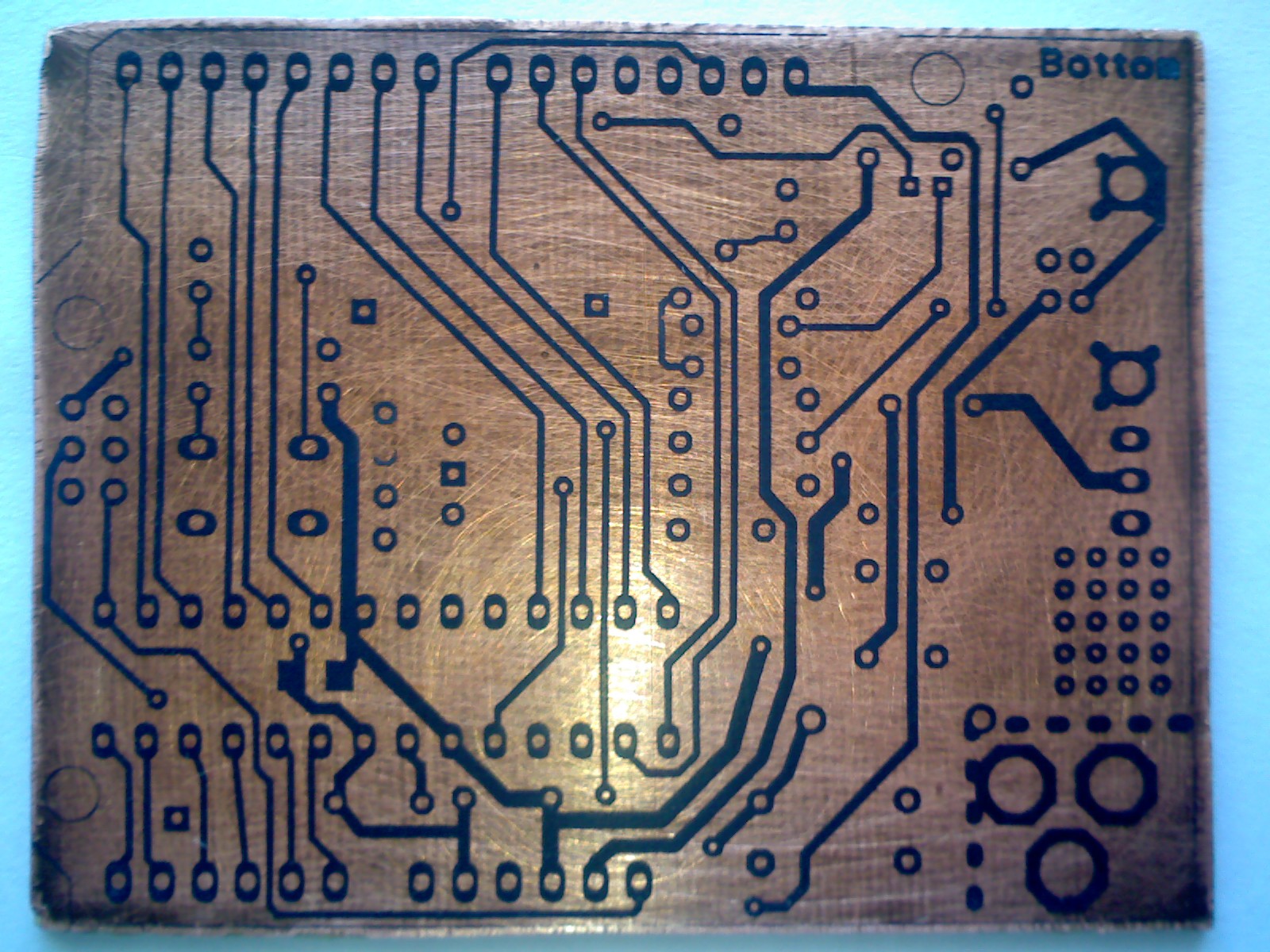

нижняя сторона
Аватара пользователя
alexeygolubev

Сообщения: 19
Зарегистрирован: 08 апр 2011, 02:48
Откуда: Иваново
