**Paiko** » 09 июн 2010, 00:27

Я долго выбирал раздел для данной темы, но всеже выбрал этот.
суть моей идеи в том, чтобы соединить arduino совместимую плату с любым модулем или контроллером из OR. А также чтобы поддерживалась карта ппамяти SD.
порт робобас и карту памяти установлю на одной плате, которая будет устанавливаться на duino плату...
все схемы прогнал в сплане...
завтра разведу плату в sl... соберу и проверю на работе с картой.
числа первого закажу модуль под 32 сервы и попробую порулить им через свой фридуино... также фридуино можно будет использовать как прогромматор и промежуточный контроллер sd ->...duino->OR...
пока что на сегодня все... завтра вылоду схемы и разводку платы...

**avr123.nm.ru** » 09 июн 2010, 00:33

А смысл ?

**Paiko** » 09 июн 2010, 00:39

хз... может кому и пригодится. а мне просто свое фридо уде некуда запихнуть.

**avr123.nm.ru** » 09 июн 2010, 00:44

У меня уже давно сложилось впечатление, что основной мотив применения Дуин это как раз - "некуда запихнуть".

**Paiko** » 09 июн 2010, 00:54

тоже иногда такая мысль проскакивает...

**R0Ver** » 09 июн 2010, 08:19

Ну от чего же "некуда запихнуть"? SD карта и OR модуль не так уж и плохо будут выглядеть вместе.

**=DeaD=** » 09 июн 2010, 08:21

avr123.nm.ru писал(а):У меня уже давно сложилось впечатление, что основной мотив применения Дуин это как раз - "некуда запихнуть".

Я думаю всё немного иначе - не "некуда запихнуть", а "почти хоть куда можно запихнуть"

**avr123.nm.ru** » 09 июн 2010, 08:33

R0Ver писал(а):SD карта и OR модуль не так уж и плохо будут выглядеть вместе.

Точно. В вашей сборке Дуины нет.

Добавлено спустя 1 минуту 48 секунд:

=DeaD= писал(а): а "почти хоть куда можно запихнуть"

не припяный чип еще меньше и возможностейц запихнуть гораздо больше становится.

**=DeaD=** » 09 июн 2010, 08:34

Ардуино - это огромный МК для тех кто не умеет паять всякую обвязку и USB-UART \ RS232-TTL_UART

**Paiko** » 09 июн 2010, 09:47

с работы приду, скину схемку и разводку на оценку....

**Paiko** » 09 июн 2010, 22:08

Чет я запарился немного...

Добавлено спустя 5 минут 59 секунд:

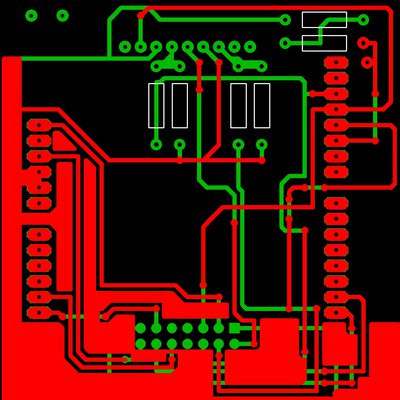

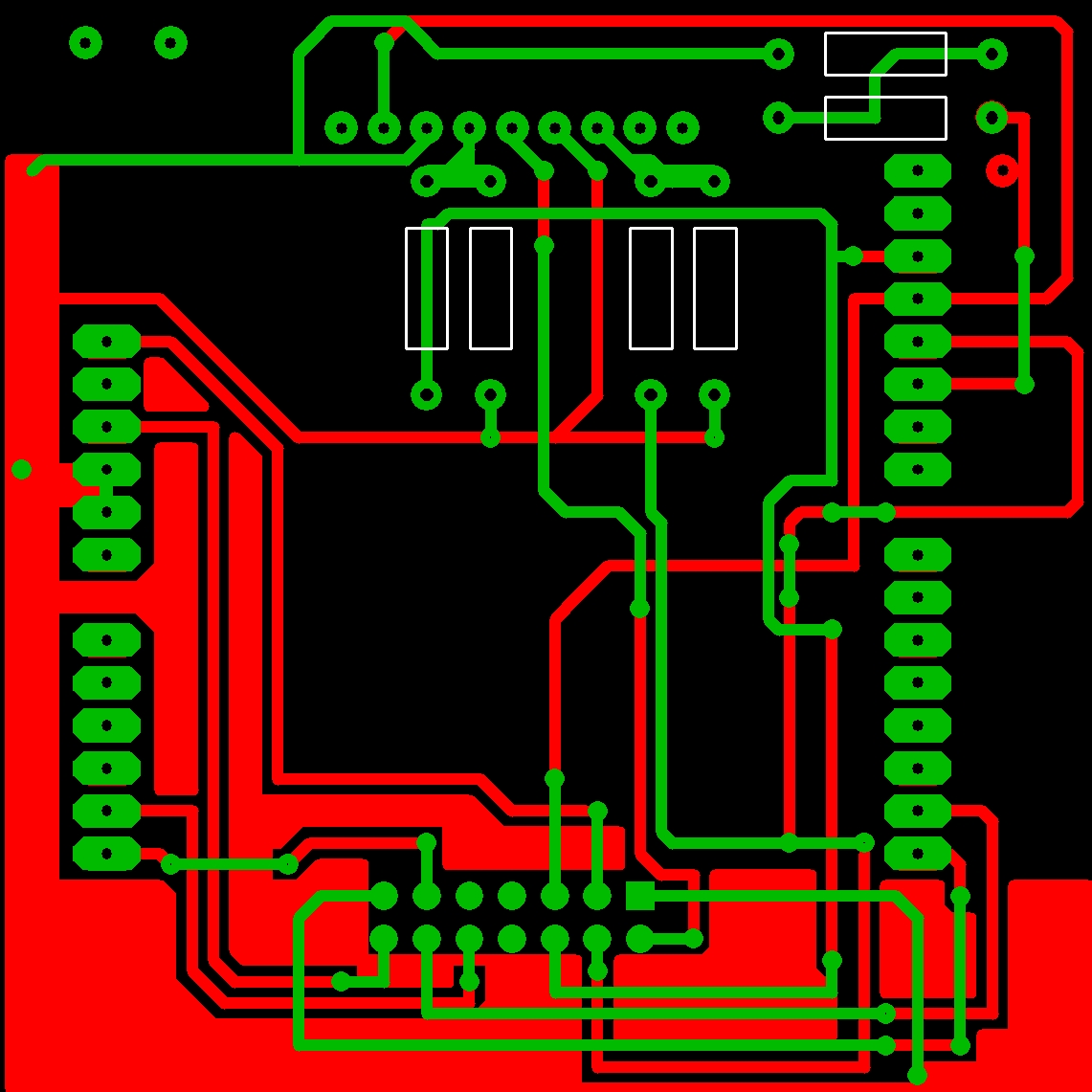

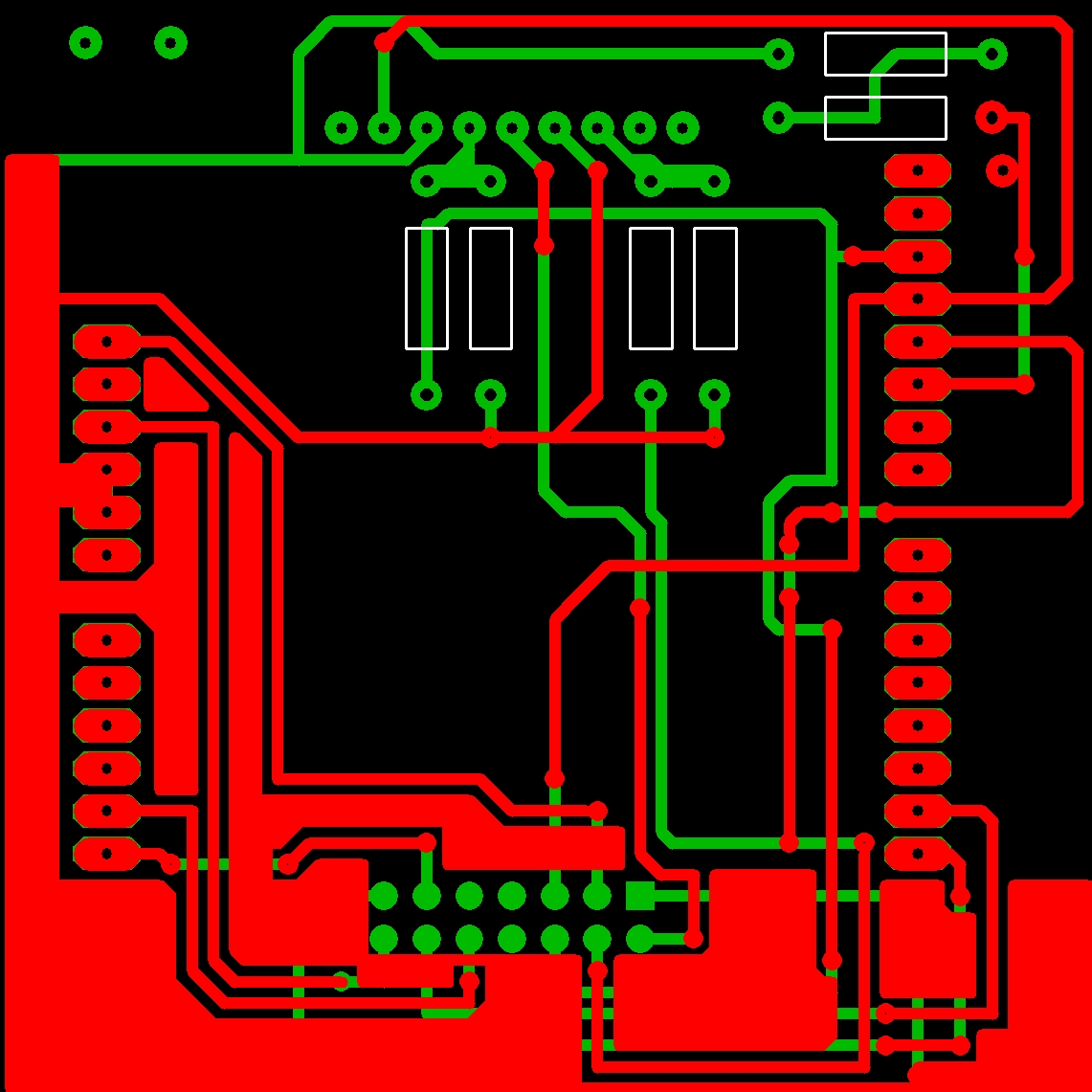

Вот что пока что получается

в разводке не силен, но буду дорабатывать :oops:

Вообще есть идея отдельного модуля карт памяти для OR... но туда лучше поставить какой нибудь промежуточный буфер... ну и сигнальные выводы обнаружения карты и защиты от записи... вот :pardon:

**galex1981** » 09 июн 2010, 22:10

По разводке:
1) Дорожки можно по-возможности шире сделать
2) Ощущение что разводили стандартным роутером...

**Paiko** » 09 июн 2010, 22:11

Я ж говорю, не силен в разводке(

**galex1981** » 09 июн 2010, 22:12

Если все таки попробовать вручную, все равно лучше получится

**Paiko** » 09 июн 2010, 22:14

Буду переделывать...
