Re: Простая аниматроника на Ардуино

Сообщение Dmitry__ » 03 мар 2020, 01:56

Scorpio писал(а):Из них 50 баксов на вино, и 20-30 на ром с пивом )))

Все равно много! Вы хотите об этом поговорить? :)
Может это на семью из 12 человек?
Аватара пользователя
Dmitry__

Сообщения: 8018
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Простая аниматроника на Ардуино

Сообщение Scorpio » 03 мар 2020, 02:36

не, из 2х )))
Аватара пользователя
Scorpio

Сообщения: 2566
Зарегистрирован: 30 сен 2008, 18:49
Откуда: Где-то в Латинской Америке

Re: Простая аниматроника на Ардуино

Сообщение dimamichev » 03 мар 2020, 07:34

Scorpio писал(а):Обрати внимание, что не использовано ни одного оператора union и скобок {} гораздо меньше, чем у тебя.
Длина программы сократилась вдвое + добавилась возможность быстро менять параметры детали.
Замечание: Отверстие, диаметром 1-1.5 мм обычный принтер в горизонтальной плоскости не напечатает. Да и на практике оно врядли применимо. Разве что наметить канал для сверла.

Да, я сразу не понял зачем union если элементы и так проникают друг в друга?Но писал раз деталь целая. В отверстия вкручиваются саморезы, даже если напечатаются приплюснутыми - не беда, лишь бы не увеличенными в диаметре. А стенку вверх в 2 мм толщиной принтер осилит?
Аватара пользователя
dimamichev

Сообщения: 1305
Зарегистрирован: 03 янв 2013, 16:27

Re: Простая аниматроника на Ардуино

Сообщение Scorpio » 03 мар 2020, 17:03

Осилит. Но, если стенка высокая, то будет достаточно хрупкая из-за слоеной сущности. Никто не мешает комбинировать печатные детали с кусучками, вырезанными из листа пластмассы.
union пригодится, когда захочешь несколько элементов "просверлить" одним отверстием. Удобно пользоваться # и % при просмотре. Например, когда отверстие попало в пустоту, и ты хочешь посмотреть, где оно оказалось, #cylinder(... тебе его матерелизует. % cube(... сделает куб полупрозрачным, позволит увидеть, что ты там внутри навырезал.
Аватара пользователя
Scorpio

Сообщения: 2566
Зарегистрирован: 30 сен 2008, 18:49
Откуда: Где-то в Латинской Америке

Re: Простая аниматроника на Ардуино

Сообщение dimamichev » 03 мар 2020, 19:12

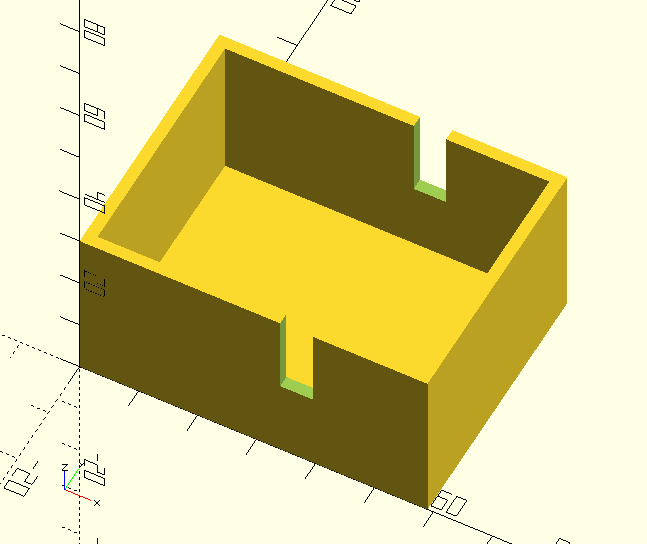

Нашёл место для union()!!!Чтобы прорези сделать вычитанием одной фигуры из другой, другую (две противоположные стенки) надо объединить.
Всё, хребет с футляром под аккум и мк готов, можно распечатывать и расстраиваться дальше.
Вложения
Аватара пользователя
dimamichev

Сообщения: 1305
Зарегистрирован: 03 янв 2013, 16:27

Re: Простая аниматроника на Ардуино

Сообщение Scorpio » 03 мар 2020, 19:37

Такая коробка делается тремя строчками кода без всякого униона. Из одного куба вырезаешь еше 2 куба.
Простовато как-то у тебя получилось. Надо хотябы элементы крепления платы МК и акума предусмотреть и крышечку.

Добавлено спустя 9 минут 10 секунд:

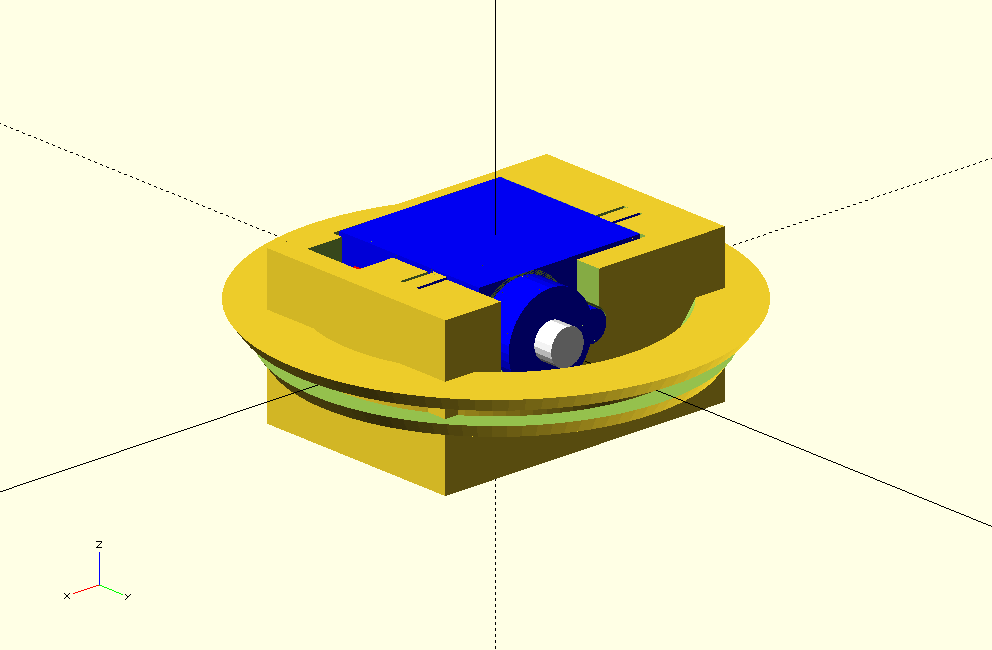

Я стараюсь сразу примерять детали на свое место, чтобы убедиться, что не ошибся в расчетах.
Аватара пользователя
Scorpio

Сообщения: 2566
Зарегистрирован: 30 сен 2008, 18:49
Откуда: Где-то в Латинской Америке

Re: Простая аниматроника на Ардуино

Сообщение dimamichev » 03 мар 2020, 19:44

Нее..., я так не догадался. А колпак этот хитрый, он на центр хребта одевается и болтается на нём без шурупов. Внутри пустота 40*55*15мм, под ней площадка 22*40 мм. На центральную площадку с помощью двухстороннего скотча приклеивают аккумулятор, на него про мини с выключателем. Колпак сняли, включили, набросили, пошёл ходун... Если только с размерами не ошибся. А вот ноги, морда и хвост это пока задача.
Аватара пользователя
dimamichev

Сообщения: 1305
Зарегистрирован: 03 янв 2013, 16:27

Re: Простая аниматроника на Ардуино

Сообщение Scorpio » 03 мар 2020, 19:56

Дерзай!
Вот тебе серва, может пригодится:
servo_motor.zip
(428 байт) Скачиваний: 0

Размеры под себя подправишь.
Аватара пользователя
Scorpio

Сообщения: 2566
Зарегистрирован: 30 сен 2008, 18:49
Откуда: Где-то в Латинской Америке

Re: Простая аниматроника на Ардуино

Сообщение dimamichev » 03 мар 2020, 20:03

Спасибо.
Аватара пользователя
dimamichev

Сообщения: 1305
Зарегистрирован: 03 янв 2013, 16:27

Re: Простая аниматроника на Ардуино

Сообщение Dmitry__ » 03 мар 2020, 20:34

Scorpio писал(а):Я стараюсь сразу примерять детали на свое место, чтобы убедиться, что не ошибся в расчетах.

А как ты быстро вставляешь детали для проверки? Типа разработка деталей ровно в центре осей?
Блин, интересно рассказываешь, надо брать у тебя уроки :oops:
Аватара пользователя
Dmitry__

Сообщения: 8018
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Простая аниматроника на Ардуино

Сообщение Scorpio » 03 мар 2020, 23:40

Какие там уроки. Сам чайник еще. Сложные детали перепечатываю по паре раз, а потом еще напильником допиливаю ))
Аватара пользователя
Scorpio

Сообщения: 2566
Зарегистрирован: 30 сен 2008, 18:49
Откуда: Где-то в Латинской Америке

Re: Простая аниматроника на Ардуино

Сообщение Angel71 » 04 мар 2020, 03:07

извращенцы
Аватара пользователя
Angel71

Сообщения: 10644
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Простая аниматроника на Ардуино

Сообщение dimamichev » 04 мар 2020, 10:20

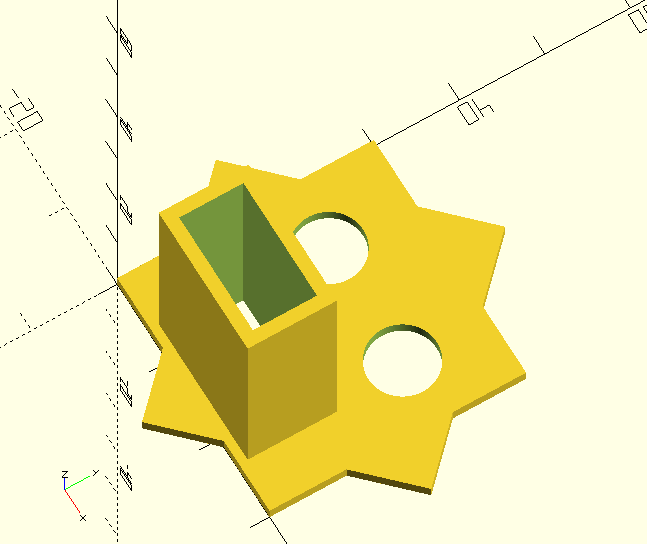

Scorpio писал(а): Сложные детали перепечатываю по паре раз, а потом еще напильником допиливаю ))

Ох, не хотелось бы, а то хребет, колпак и голова 500 Р выходит.
Вложения
Аватара пользователя
dimamichev

Сообщения: 1305
Зарегистрирован: 03 янв 2013, 16:27

Re: Простая аниматроника на Ардуино

Сообщение dimamichev » 04 мар 2020, 22:25

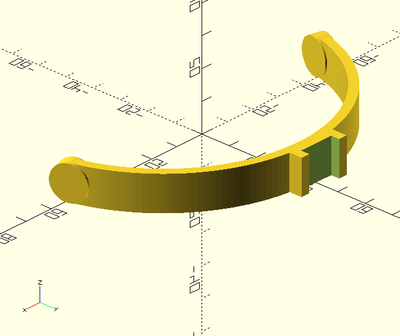

Вопрос: а такую деталь, с закруглениями на концах распечатает принтер?
Вложения
Аватара пользователя
dimamichev

Сообщения: 1305
Зарегистрирован: 03 янв 2013, 16:27

Re: Простая аниматроника на Ардуино

Сообщение Scorpio » 04 мар 2020, 22:49

Распечатает. слишком тоненькую не делай только.
Аватара пользователя
Scorpio

Сообщения: 2566
Зарегистрирован: 30 сен 2008, 18:49
Откуда: Где-то в Латинской Америке
