dimamichev писал(а):Попробовал сохранить изображение в растре - ошибок нет и сохранённого файла в папке (указанной) тоже нет.

sergey2x писал(а):
Русский в пути к файлу ему не нравится. (/Users/Дмитрий/)

Aseris писал(а):https://www.freecadweb.org/ тож неплохо.

dimamichev писал(а):с модулями пока не справился-"каждый бугорок прописан отдельно"

Код: Выделить всё

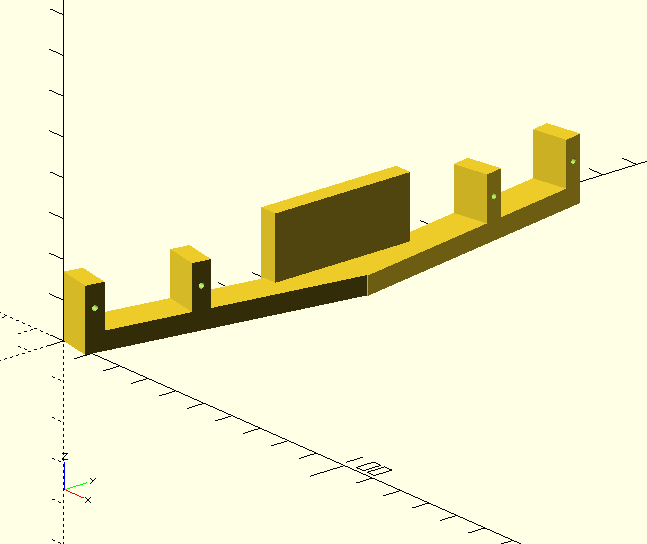

a=5;//толщина детали
union(){
//основание под серву 2
translate(v = [10,145,0]) {
rotate([0, 0, -170]) {
union(){
cube([10,75,a],false);
//с отверстием 1
difference() {
cube([10,a,17],false);
translate(v = [-2,2.5,11]){
rotate([0, 90, 0]){
cylinder(15,0.75,0.75,$fn=300);
}
}
}

translate(v = [0,28,0]) {
//с отверстием 2
difference() {
cube([10,a,17],false);
translate(v = [-2,2.5,11]){
rotate([0, 90, 0]){
cylinder(15,0.75,0.75,$fn=300);
}
}
}
}
}
}
}
//основание под серву 1
rotate([0, 0, -10]) {
union(){
cube([10,75,a],false);
//с отверстием 1
difference() {
cube([10,a,17],false);
translate(v = [-2,2.5,11]){
rotate([0, 90, 0]){
cylinder(15,0.75,0.75,$fn=300);
}
}
}
translate(v = [0,28,0]) {
//с отверстием 2
difference() {
cube([10,a,17],false);
  translate(v = [-2,2.5,11]){
rotate([0, 90, 0]){
cylinder(15,0.75,0.75,$fn=300);
}
}
}

}
}
}
//основание под элементы схемы
translate(v = [8,52,0]) {
cube([a,40,22],false);
}
}



Код: Выделить всё

$fn=100; //точность прорисовки
xDet1=10;//ширина детали
yDet1=75;//длина детали
zDet1=5;//высота детали
yZub=5; // толщина зуба
zZub=17; // высота зуба
Otv_dia=1; //диаметр отверстия
Zub_dist=28; //дистанция до второго зуба

translate([0,-yDet1+3,0])
    rotate([0, 0, -10])
        Det1();
translate([0,yDet1-3,0])
    rotate([0, 0, -170])
        mirror() Det1();
translate([10,0,11])
    cube([5,40,22],true);

module Det1(){
    cube([xDet1,yDet1,zDet1],false);
    translate([xDet1/2,yZub/2,0])
        Zub_otv();
    translate([xDet1/2,yZub/2+Zub_dist,0])
        Zub_otv();
}
module Zub_otv(){
  translate([0,0,zZub/2])
      difference() {
        cube([xDet1,yZub,zZub],true);
         translate([0,0,3])
            rotate([0, 90, 0])
              cylinder(15,Otv_dia,center=true);}
}


Scorpio писал(а):А че в этой теме?

Scorpio писал(а):Потребление соответствует крутящему моменту.

Scorpio писал(а):Это я просто философски поразмыслил на тему, что не так уж и дороги эти игрушки, по сравнению с повседневными затратами. )))
